欧姆定律在串、并联电路中的应用

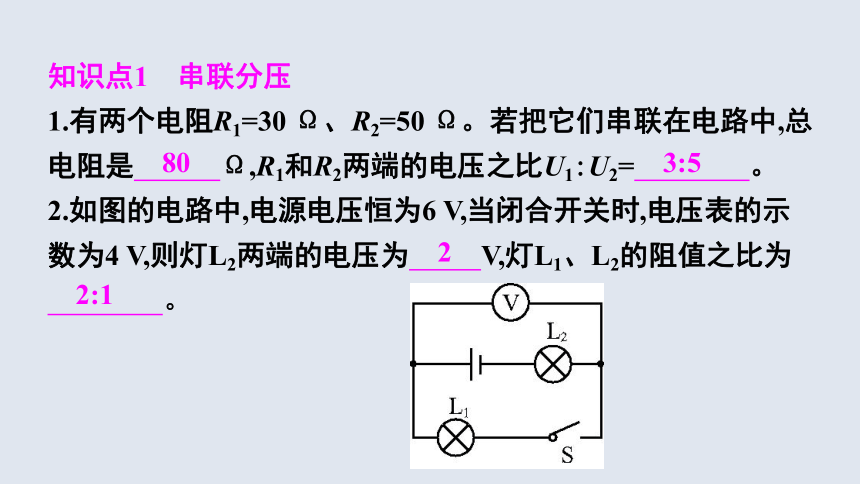

知识点1　串联分压
1.有两个电阻R1=30
Ω、R2=50
Ω。若把它们串联在电路中,总电阻是　
　Ω,R1和R2两端的电压之比U1:U2=　
　。??
2.如图的电路中,电源电压恒为6
V,当闭合开关时,电压表的示数为4
V,则灯L2两端的电压为　
　V,灯L1、L2的阻值之比为
　
　。?
　2:1　
　2　
　3:5　
　80　
3.如图所示,开关S闭合时,电压表V1、V2的示数之比为3:4,则L1、L2的电阻之比为　
　。?
　1:3　
知识点2　并联分流

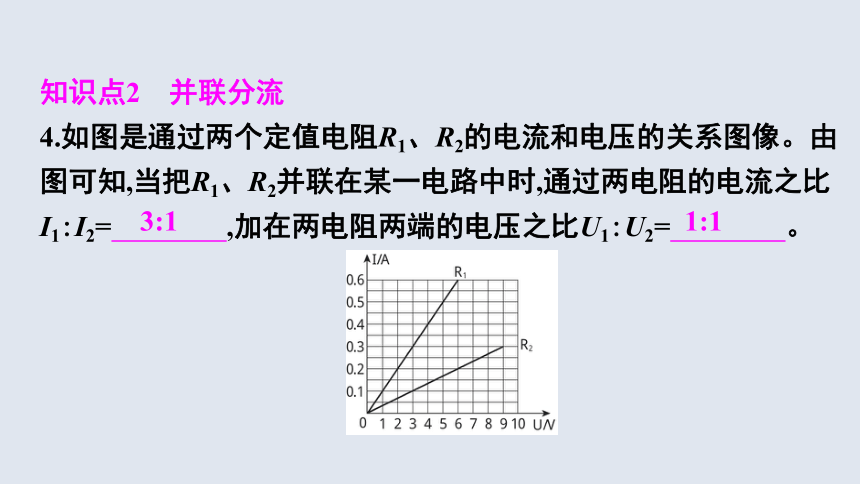

4.如图是通过两个定值电阻R1、R2的电流和电压的关系图像。由图可知,当把R1、R2并联在某一电路中时,通过两电阻的电流之比I1:I2=　
　,加在两电阻两端的电压之比U1:U2=　
　。?
　1:1　
　3:1　

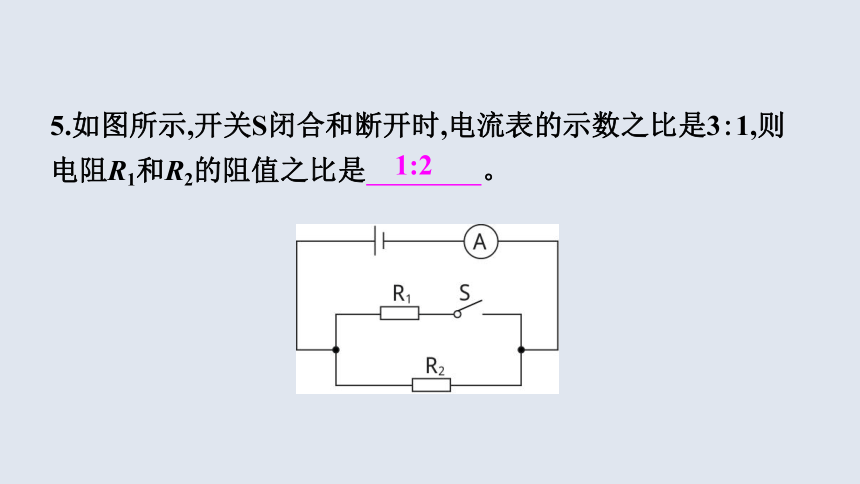

5.如图所示,开关S闭合和断开时,电流表的示数之比是3:1,则电阻R1和R2的阻值之比是　
　。?
　1:2　

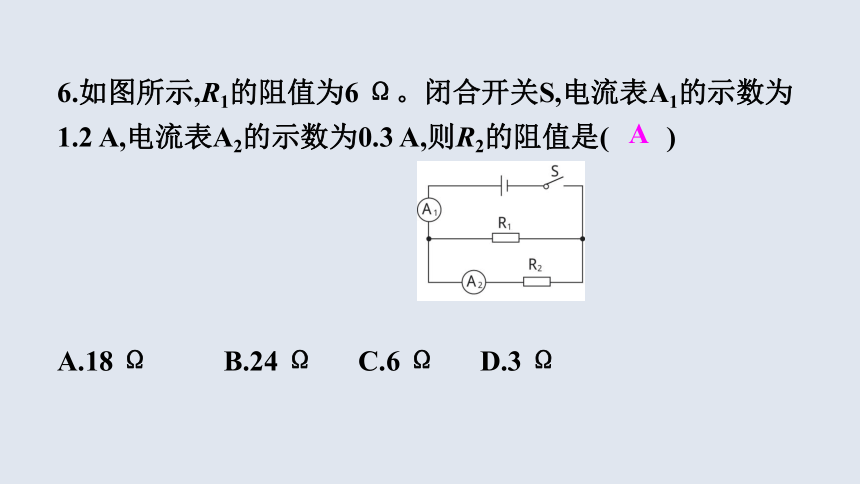

6.如图所示,R1的阻值为6
Ω。闭合开关S,电流表A1的示数为1.2
A,电流表A2的示数为0.3
A,则R2的阻值是(
)
?
A.18
Ω
B.24
Ω
C.6
Ω
D.3
Ω
A

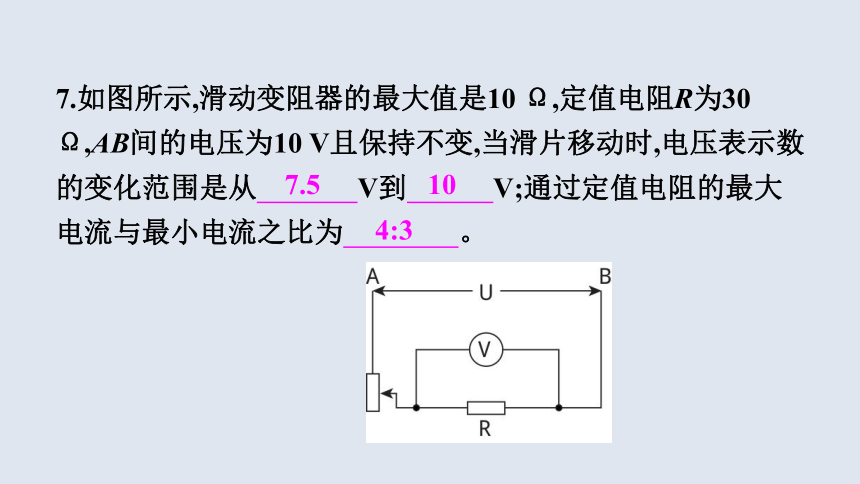

7.如图所示,滑动变阻器的最大值是10
Ω,定值电阻R为30
Ω,AB间的电压为10
V且保持不变,当滑片移动时,电压表示数的变化范围是从　
　V到　
　V;通过定值电阻的最大电流与最小电流之比为　
　。?
　4:3　
　10　
　7.5　

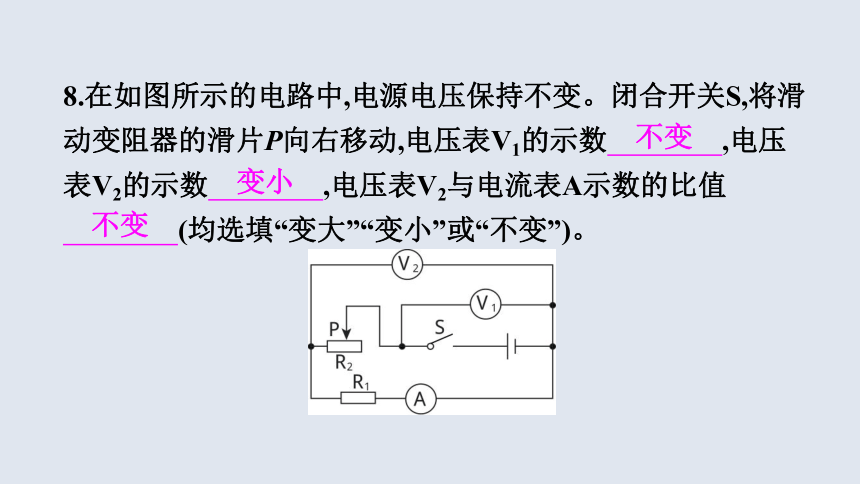

8.在如图所示的电路中,电源电压保持不变。闭合开关S,将滑动变阻器的滑片P向右移动,电压表V1的示数　
　,电压表V2的示数　
　,电压表V2与电流表A示数的比值
　
　(均选填“变大”“变小”或“不变”)。?
　不变　
　变小　
　不变　

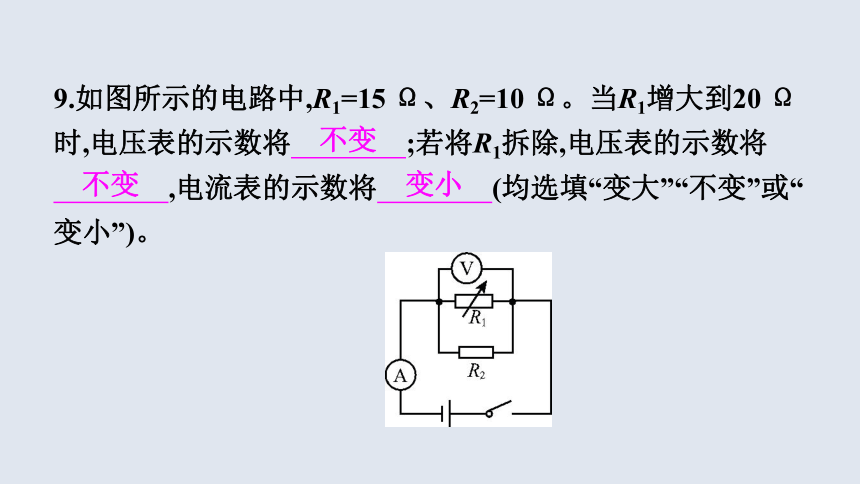

9.如图所示的电路中,R1=15
Ω、R2=10
Ω。当R1增大到20
Ω时,电压表的示数将　
　;若将R1拆除,电压表的示数将
　
　,电流表的示数将　
　(均选填“变大”“不变”或“变小”)。?
　变小　
　不变　
　不变　
A.当在导体乙的两端加上1
V的电压时,通过导体乙的电流为0.1
A
B.将甲、乙两导体并联后接到电压为3
V的电源上时,干路中的电流为0.9
A
C.将甲、乙两导体串联后接到电压为3
V的电源上时,导体甲两端的电压为1
V
D.导体甲的电阻大于导体乙的电阻
10.[牡丹江中考改编]张华同学在“探究通过导体的电流与其两端电压的关系”时,将记录的实验数据通过整理作出了
如图所示的图像,根据图像,下列说法错误的是(
)
D
11.如图所示,R0为定值电阻,R1为滑动变阻器,A1、A2为实验室用电流表(接线柱上标有“-”“0.6”“3”),闭合开关后,调节滑片,使两电流表指针所指的位置相同。下列说法正确的是(
)
?
A.电流表A1与A2的示数之比为1:4
B.通过R0与R1的电流之比为4:1
C.R0与R1两端的电压之比为1:4
D.R0与R1的阻值之比为4:1
D
12.如图所示,电源电压不变,闭合开关S,当滑动变阻器的滑片P向右移动时(
)
A.电流表A1的示数变小,电压表V的示数变小
B.电流表A2的示数变大,电压表V的示数变大
C.电压表V的示数与电流表A1的示数的比值不变
D.电压表V的示数与电流表A2的示数的比值不变
C
13.如图所示,电源电压保持不变,在甲、乙两处分别接入电压表(电压用U甲、U乙表示),闭合开关S和S1,测得U甲:U乙=4:3。断开开关S1,拆去电压表,并在甲、乙两处分别接入电流表(电流分别用I甲、I乙表示),此时I甲:I乙是(
)
A.3:4
B.4:3
C.1:1
D.4:7
B
14.如图所示,电阻R1为8
Ω,电源两端电压为12
V,开关S闭合后。求:
(1)当滑动变阻器接入电路的电阻R2为30
Ω时,通过电阻R1的电流I1和电路的总电流I;
(2)当滑动变阻器接入电路的电阻R3为20
Ω时,通过电阻R1的电流I1'和电路的总电流I'。
15.如图甲所示的电路,电源电压保持不变。闭合开关S,当滑动变阻器的滑片P从右端滑到左端的过程中,R1、R2的I?U图像如图乙所示。求:
(1)电源电压;
(2)R1的阻值;
(3)滑动变阻器R2的最大阻值。
解:(1)当滑动变阻器接入电路中的电阻为0时,电路中的电流最大,R1两端的电压最大,R2两端的电压为0,则直线a为滑动变阻器R2的I?U图像,直线b为电阻R1的I?U图像;当滑动变阻器接入电路中的电阻最大时,电路中的电流最小,则电路中的最小电流I=0.2
A,由题图乙知,此时R1两端的电压U1=4
V,R2两端的电压U2=14
V,则电源电压
U=U1+U2=4
V+14
V=18
V
