华师大版八年级下册科学 4.5欧姆定律（课件 14张PPT）

电流与电压和电阻的关系
电路图
实验电路图应该怎样画呢 ？
1、电阻不变，研究电流和电压之间的关系
根据电路图连接电路。
2. 闭合开关后，缓慢调节滑动变阻器的滑片位置，依次读取电压值，同时记下电流表的示数。

3. 根据所得数据，得出实验结论
实验步骤：
（1）连接前开关要 。
（2）连接后滑动变阻器的滑片要调到 。
（3）电流表和电压表要选用合适的 ；
（4）电流表和电压表都必须使电流从______流入，
从_____流出.
断开
阻值最大处
量程
正极
负极

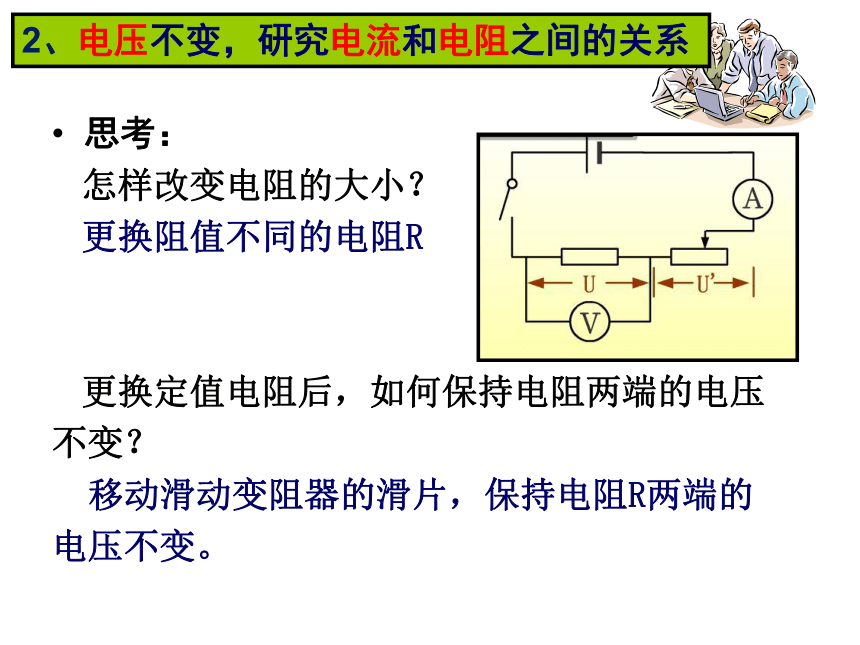

思考：
怎样改变电阻的大小？
更换阻值不同的电阻R

更换定值电阻后，如何保持电阻两端的电压
不变？
移动滑动变阻器的滑片，保持电阻R两端的
电压不变。
2、电压不变，研究电流和电阻之间的关系
实验步骤：
2、电压不变，研究电流和电阻之间的关系
根据电路图连接电路。

2. 采用不同阻值的定值电阻，使电阻两端的电压保持一个定值（2V），观察通过电流表的示数，并依次记录电阻及电流值。
3. 根据所得数据，得出实验结论

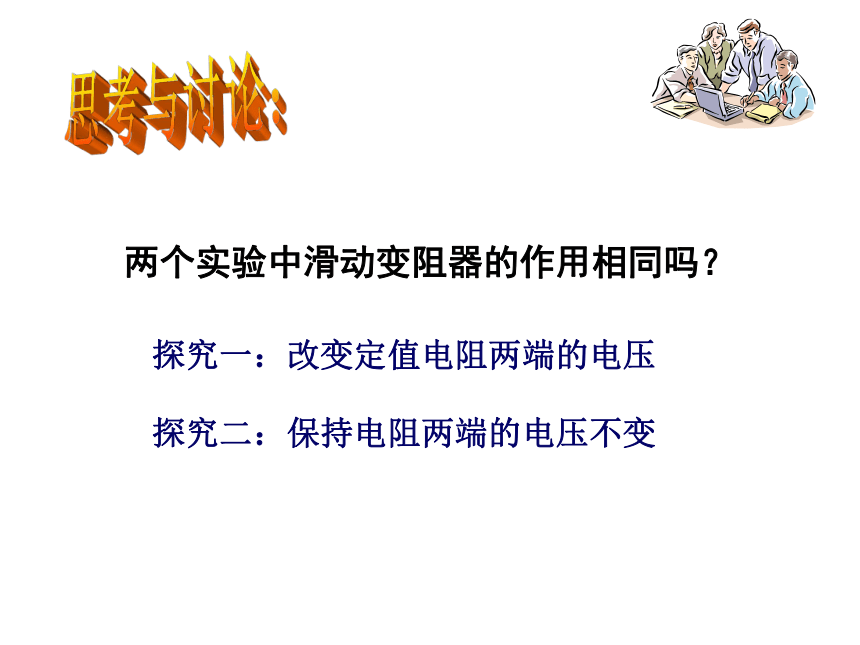

两个实验中滑动变阻器的作用相同吗？
探究一：改变定值电阻两端的电压
探究二：保持电阻两端的电压不变
一段导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。
欧姆定律
公式：
I
＝
R
U
R（Ω）
单位：
I（A）
U（V）
今天你学到了什么？
1.有人根据公式 跟公式 在形式上相似，说“电阻R跟电压成正比，跟电流成反比。”你认为这种说法对吗？为什么？
答：不对。
因为电阻是导体本身的一种性质，它只跟导体的材料、长度、横截面积和温度有关，跟电流、电压无关。
当堂训练
1.根据欧姆定律公式 I = U / R，下列说法正确的是 （ ）
A.通过导体的电流越大，这段导体的电阻就越小
B.导体两端的电压越高，这段导体的电阻就越大
C.导体的电阻与电压成正比，与电流成反比
D.导体两端的电压越高，通过这段导体中的电流就越大
当堂训练
D
在研究电流跟电压、电阻的关系实验中，得出表格中的一组数据，根据这组数据可以得到的结论是（ ）
A. 导体电阻一定时，导体两端的电压跟通过导体的电流成正比
B. 导体电阻一定时，通过导体的电流跟导体两端的电压成正比
C. 导体两端电压一定时，导体的电阻和通过导体的电流成反比
D. 导体两端电压一定时，通过导体的电流和导体的电阻成反比
导体两端电压/V
导体电阻/ Ω
通过导体的电流/A
4
2
2
4
4
1
4
8
0.5
D
当堂训练
1.关于欧姆定律，下列叙述正确的是 （ ） A.导线的电阻跟电压成正比，跟电流成反比
B.导体两端的电压跟导体中的电流成正比，跟导体的电阻成反比
C.导体的电流跟导体两端的电压成正比，跟导体的电阻成反比
D.甲乙两导体，甲导体两端的电压比乙导体两端的电压大，所以通过甲导体的电流一定比乙导体的电流大
当堂训练
C
谢 谢！
