中考二轮专题复习：电路分析 （基础巩固）
一、单选题（共20题；共40分）
1.如图所示，当开关S闭合后，两表均有示数，过一会儿，发现电压表和电流表示数都增大，下列故障分析可能的是(?? )
A.?L1断路????????????????????????????????B.?L2断路????????????????????????????????C.?L1短路????????????????????????????????D.?L2短路
2.学生实验中遇到断路时，常常用电压表来检测。某同学连接如图所示的电路，开关闭合后，电灯不亮，电流表无示数。这时用电压表测得a、b两点间和b、c两点间的电压均为零，而a、d间和b、d间的电压均不为零，这说明(?? )
A.?电源接线柱接触不良???????????????????????????????????????????B.?开关的触片或接线柱接触不良
C.?电流表接线柱接触不良???????????????????????????????????????D.?灯泡灯丝断了或灯座接触不良
3.在如图所示的电路中，闭合开关，下列说法中正确的是（?? ）
A.?电流表测的是通过灯L1的电流?????????????????????????????B.?电流表测的是通过灯L1和L2的总电流
C.?取下灯L1后L2仍然会亮，电流表有读数???????????????D.?取下灯L2后L1也不亮，电流表无读数
4.2015年1月，宁波市教育局根据《国家学生体育健康标准》，利用“坐位体前屈测试仪”对初中毕业生进行了身体柔韧性测试，测试者向前推动滑块．滑块被推动的距离越大．仪器的示数就越大．如图所示的四个电路中，符合“坐位体前屈测试仪”（滑动变阻器的滑片向右滑动时，电表示数增大）的电路是（?? ）
A.??????????????????????B.??????????????????????C.??????????????????????D.?

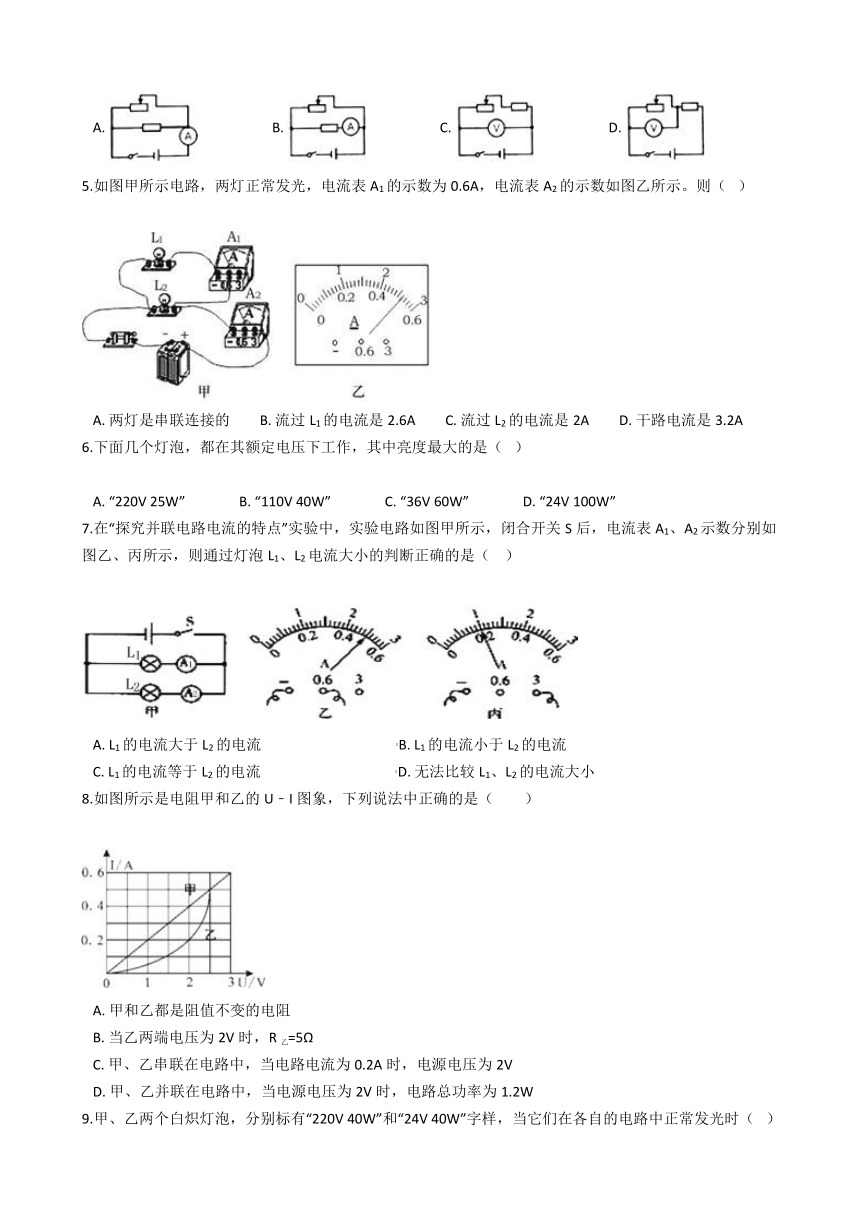

5.如图甲所示电路，两灯正常发光，电流表A1的示数为0.6A，电流表A2的示数如图乙所示。则（? ）
A.?两灯是串联连接的????????B.?流过L1的电流是2.6A????????C.?流过L2的电流是2A????????D.?干路电流是3.2A
6.下面几个灯泡，都在其额定电压下工作，其中亮度最大的是（? ）
A.?“220V 25W”???????????????B.?“110V 40W”???????????????C.?“36V 60W”???????????????D.?“24V 100W”
7.在“探究并联电路电流的特点”实验中，实验电路如图甲所示，闭合开关S后，电流表A1、A2示数分别如图乙、丙所示，则通过灯泡L1、L2电流大小的判断正确的是（?? ）
A.?L1的电流大于L2的电流???????????????????????????????????????B.?L1的电流小于L2的电流
C.?L1的电流等于L2的电流???????????????????????????????????????D.?无法比较L1、L2的电流大小
8.如图所示是电阻甲和乙的U﹣I图象，下列说法中正确的是（ ）
A.?甲和乙都是阻值不变的电阻
B.?当乙两端电压为2V时，R乙=5Ω
C.?甲、乙串联在电路中，当电路电流为0.2A时，电源电压为2V
D.?甲、乙并联在电路中，当电源电压为2V时，电路总功率为1.2W
9.甲、乙两个白炽灯泡，分别标有“220V 40W”和“24V 40W”字样，当它们在各自的电路中正常发光时（? ）
A.?甲灯较亮??????????????????B.?乙灯较亮??????????????????C.?两灯一样亮??????????????????D.?无法比较两灯的亮暗程度

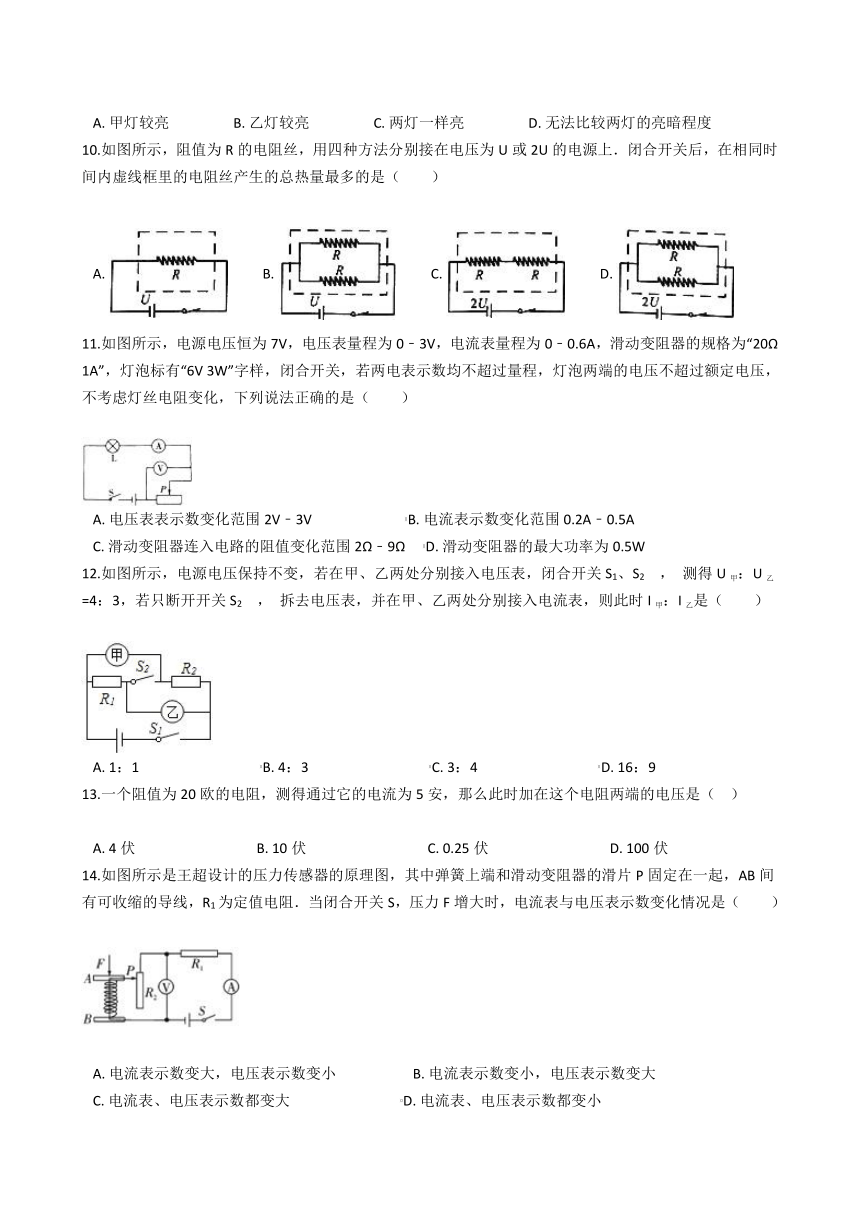

10.如图所示，阻值为R的电阻丝，用四种方法分别接在电压为U或2U的电源上．闭合开关后，在相同时间内虚线框里的电阻丝产生的总热量最多的是（ ）
A.???????????B.???????????C.???????????D.?
11.如图所示，电源电压恒为7V，电压表量程为0﹣3V，电流表量程为0﹣0.6A，滑动变阻器的规格为“20Ω 1A”，灯泡标有“6V 3W”字样，闭合开关，若两电表示数均不超过量程，灯泡两端的电压不超过额定电压，不考虑灯丝电阻变化，下列说法正确的是（ ）
A.?电压表表示数变化范围2V﹣3V???????????????????????????B.?电流表示数变化范围0.2A﹣0.5A
C.?滑动变阻器连入电路的阻值变化范围2Ω﹣9Ω?????D.?滑动变阻器的最大功率为0.5W
12.如图所示，电源电压保持不变，若在甲、乙两处分别接入电压表，闭合开关S1、S2 ， 测得U甲：U乙=4：3，若只断开开关S2 ， 拆去电压表，并在甲、乙两处分别接入电流表，则此时I甲：I乙是（ ）
A.?1：1???????????????????????????????????B.?4：3???????????????????????????????????C.?3：4???????????????????????????????????D.?16：9
13.一个阻值为20欧的电阻，测得通过它的电流为5安，那么此时加在这个电阻两端的电压是（?? ）
A.?4伏???????????????????????????????????B.?10伏???????????????????????????????????C.?0.25伏???????????????????????????????????D.?100伏
14.如图所示是王超设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R1为定值电阻．当闭合开关S，压力F增大时，电流表与电压表示数变化情况是（ ）
A.?电流表示数变大，电压表示数变小??????????????????????B.?电流表示数变小，电压表示数变大
C.?电流表、电压表示数都变大????????????????????????????????D.?电流表、电压表示数都变小
15.如图所示的电路，闭合开关，两灯泡均发光，过一会儿，其中一个灯泡突然熄灭，电流表和电压表指针仍有示数。造成此现象的原因可能是(?? )
A.?L1灯泡断路????????????????????B.?L2灯泡断路????????????????????C.?L1灯泡被短接????????????????????D.?L2灯泡被短接
16.小梦将定值电阻R1与滑动变阻器R2接入电源电压不变的电路中，如图所示．闭合开关S，各表均有一定示数，滑动变阻器的滑片向右滑动到一定位置过程中，电流表、电压表V1和V2示数变化量分别为△I、△U1、△U2 ． 下列说法正确的是（ ）
A.?V1示数不变，V2示数变大???????????????????????????????????B.?V1示数变小，V1示数和电流表示数之比变小
C.?V2示数变大，△U1＞△U2?????????????????????????????????????D.?电流表示数变小，ΔU1ΔI不变
17.某同学在课外活动中设计了如图所示的电路，关于该电路的说法正确的是（ ）
A.?只闭合S1 ， R2的滑片从左向右移动时，电压表示数减小，电流表示数变大
B.?只闭合S2 ， R2的滑片从左向右移动时，电压表示数增大，电流表示数减小
C.?滑片在R2的最左端时，先闭合S1 ， 再闭合S2 ， 电压表示数不变，电流表示数减小
D.?滑片在R2的最右端时，先闭合S1 ， 再闭合S2 ， 电压表示数减小，电流表示数变大
18.在课外科技实践活动中，某物理兴趣小组看到市场上使用的电子秤后，设计了一种电子秤．原理如图所示，R0为定值电阻，R为滑动变阻器，闭合开关S，当物体放在秤盘上时，滑片下移．现将秤盘上增加重物后，下列说法正确的是（ ）
A.?电流表读数变大，电压表读数变小??????????????????????B.?电流表读数变小，电压表读数变小
C.?电流表读数不变，电压表读数变大??????????????????????D.?电流表读数变小，电压表读数变大

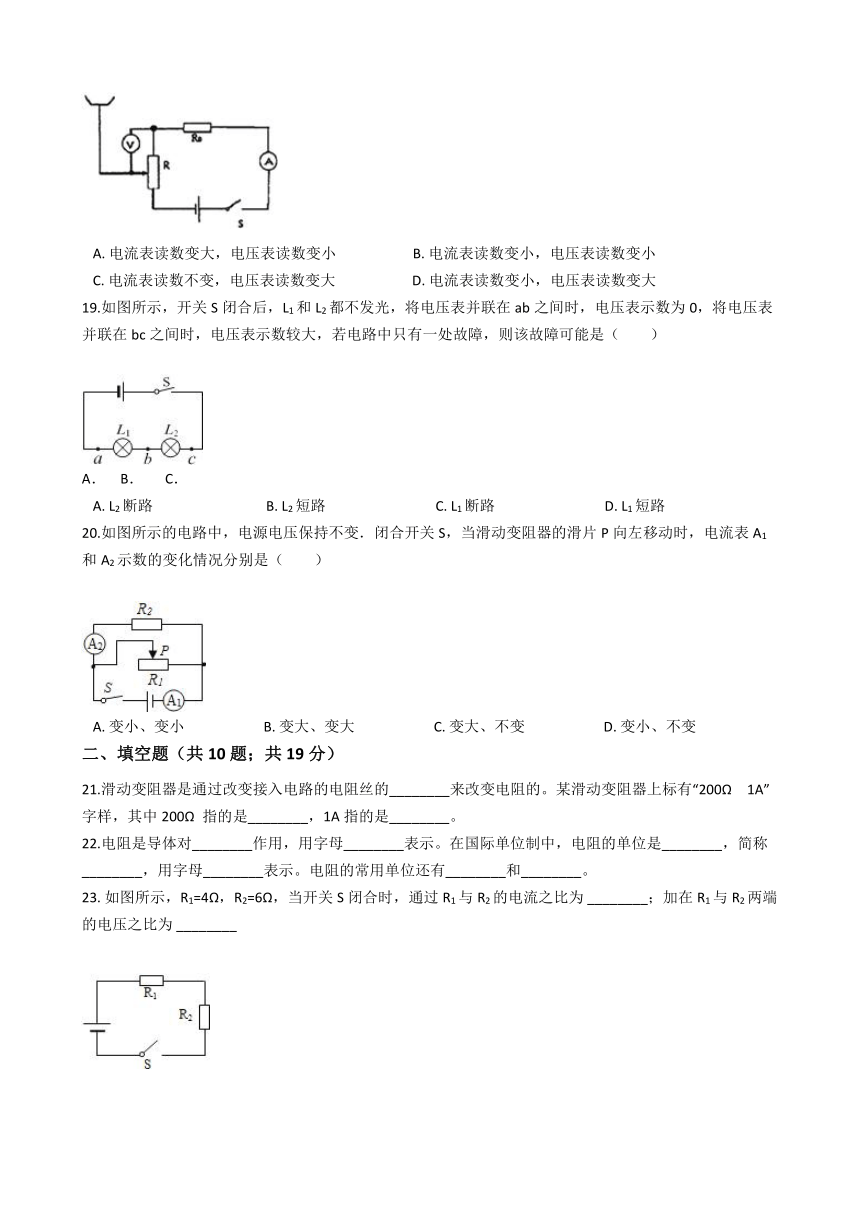

19.如图所示，开关S闭合后，L1和L2都不发光，将电压表并联在ab之间时，电压表示数为0，将电压表并联在bc之间时，电压表示数较大，若电路中只有一处故障，则该故障可能是（ ）
A．?? B．???? C．
A.?L2断路?????????????????????????????????B.?L2短路????????????????????????????????C.?L1断路????????????????????????????????D.?L1短路
20.如图所示的电路中，电源电压保持不变．闭合开关S，当滑动变阻器的滑片P向左移动时，电流表A1和A2示数的变化情况分别是（ ）
A.?变小、变小???????????????????????B.?变大、变大???????????????????????C.?变大、不变???????????????????????D.?变小、不变
二、填空题（共10题；共19分）
21.滑动变阻器是通过改变接入电路的电阻丝的________来改变电阻的。某滑动变阻器上标有“200Ω 1A”字样，其中200Ω 指的是________，1A指的是________。
22.电阻是导体对________作用，用字母________表示。在国际单位制中，电阻的单位是________，简称________，用字母________表示。电阻的常用单位还有________和________。
23.?如图所示，R1=4Ω，R2=6Ω，当开关S闭合时，通过R1与R2的电流之比为?________；加在R1与R2两端的电压之比为?________
24.甲、乙两地相距40km，在甲乙两地之间沿直线架设了两条输电线，已知输电线每千米的电阻为0.2Ω．现输电线某处发生短路，为确定短路位置，检修人员在甲地用电压表、电流表和电源接成如图所示的电路进行测量．当电压表的示数为3.0V时，电流表的示数为0.5A，则短路位置离甲地的距离为 ________?m．
25.学习了简单电路的知识后，九年级2班和3班的同学将探究走廊应急灯的两个小灯泡是串联还是并联．闭合开关，两个小灯泡同时发光；断开开关，它们同时熄灭．
（1）如图所示，电路接线情况不可见．请你不借助其它器材，设计一个简单的方法，判断这两个小灯泡是串联还是并联．
（2）实验时，电路正确连接后闭合开关，小灯泡有时会出现不亮的现象．请你在表格中填写简单的检修方法．
故障现象
可能原因
检修方法
灯泡不亮
示例：灯泡的灯丝断了
换灯泡
电路中的导线断了
?________
电池没电了
________
（3）在“组成串联电路和并联电路”的实验中
①连接串联电路的过程中，下列几点要求中没有必要的是??________? ．
A．按照电路图连接电路的过程中，开关应该是断开的
B．每处接线都必须接牢
C．必须从电池的正极开始依次连接开关S，灯L1和L2 ， 最后连到电池负极
D．连接完毕，对照电路图仔细检查电路，确认无误后再闭合开关
②在串联电路中开关的作用是??________? ．
③在并联电路中支路开关的作用是??________? ．
26.如图所示电路中，三只电流表的读数分别为I1、I2和I3 ， 则它们大小的关系是I1________
I2________I3（选填“>”、“<”或“=”）
27.两个电阻的规格分别为“6? V 0.2 A”和“3? V 0.3 A”，将它们串联后接入电路，其总电压不能超过________V；将它们并联后接入电路，其总电流不能超过________A。
28.如图所示，电源电压3伏恒定不变，电阻R1＝10欧，R2＝5欧，则闭合开关S后，电压表示数为________伏。
29.如图所示的电路中，开关闭合后，滑动变阻器的滑片从左向右滑动过程中，灯泡的亮度将?________（填“变亮”或“变暗”），电压表示数将?________（填“增大”或“减小”）
30.把两个标有“3.8 V”字样的小灯泡串联起来，接在如图所示的电路中。闭合开关，两个小灯泡都发光。若把一根导线接在小灯泡L2的两端，你所看到小灯泡的变化情况是：L2________；L1________。
三、解答题（共5题；共75分）
31.将阻值为0．0175欧的铜导线直接连接到一节干电池的两端，通过铜导线的电流有多大？这个电流是一盏 台灯的工作电流(0．2安)的多少倍？(计算结果保留一位小数)
32.节能环保是当今社会的主流．为合理用电、提高电力的经济效益，电力专家设计了蓄能电站．它的工作原理是深夜利用过剩的电能通过水泵把下游水库的水抽到上游的水库内，白天通过闸门放水发电，以补充电能的不足．现拟建一蓄能电站，使其上游水库可蓄水885万m3，放水时上、下游水库平均落差为570m．这些水储存了相当于3．7×1013J的能量．假设晚上上游水库全部蓄水，白天全部放完．
（1）每天可发电多少度(kW·h)？
（2）工程全部建成后每年可发电多少kW·h？（一年按365天计算）
33.如图所示，电子式电能表表盘上标有“3000imp/(kW·h)”字样，现将若干盏规格都为“220V20W”的节能灯接在该电能表上一起正常工作15min，电能表的指示灯闪烁了135次，这些节能灯消耗的电能为多少？接入的节能灯共有几盏？
34.如图1所示，已知小灯泡L上标有“6V 3W”字样，R0=20Ω，滑动变阻器R的最大阻值为100Ω．求：
（1）小灯泡的电阻（设灯丝电阻不随温度变化）；
（2）只闭合S1 ， 移动滑动变阻器滑片P，变阻器两端电压与其连入电路的电阻关系如图2所示；当滑片置于某点a时，电压表示数Ua=8V．求此时电流表示数及电源电压；
（3）已知电压表量程为0～15V，在电压表示数不超过量程，灯泡两端电压不超过额定值的情况下，只闭合S2时，求滑动变阻器连入电路的阻值范围．
35.目前许多学校安装了直饮水机，其主要工作流程如图甲。
据图乙信息计算：电热开水器每天正常加热5h所消耗的电能。
答案解析部分
一、单选题
1.【答案】 D
2.【答案】 D
3.【答案】 C
4.【答案】 D
5.【答案】 C
6.【答案】 D
7.【答案】 B
8.【答案】 D
9.【答案】 C
10.【答案】 D
11.【答案】 C
12.【答案】 B
13.【答案】 D
14.【答案】 B
15.【答案】 A
16.【答案】 D
17.【答案】 D
18.【答案】 C
19.【答案】 A
20.【答案】 D
二、填空题
21.【答案】 有效长度；最大阻值为200Ω；允许通过的最大电流是1A
22.【答案】 电流的阻碍；R；欧姆；欧；Ω；千欧；兆欧
23.【答案】 1：1；2:3
24.【答案】 15000
25.【答案】 （1）拧下一个灯泡，若另一个灯还亮，则这两个灯是并联，若不亮，则是串联
（2）换导线；换电池
（3）C；控制所有用电器；控制所在支路的用电器
26.【答案】 <；<
27.【答案】 8；0.4
28.【答案】 2
29.【答案】 变暗；增大
30.【答案】 熄灭；变亮
三、解答题
31.【答案】 通过铜导线的电流为：I=UR=1.5V0.0175Ω≈85.7A；
这个电流是0.2A的倍数：85.7A0.2A=428.6。
32.【答案】 （1）1．03×107kW·h
（2）3．76×109kW·h
33.【答案】 节能灯消耗的电能W＝ 1353000 kW·h＝0.045kW·h＝1.62×105J；总功率P＝ Wt=1.62×105J15×60s ＝180W，接入节能灯的盏数n＝ 180W20W ＝9盏。
34.【答案】 （1）解：由P= U2R 可得，灯泡电阻：
RL= UL2PL = (6V)23W =12Ω
（2）解：只闭合S1 ， R0与R串联，由图2可知，当电压表示数Ua=8V时，R=16Ω，
因串联电路中各处的电流相等，则电路中的电流I=Ia= UaR = 18V16Ω =0.5A，
总阻值R总=R0+R=20Ω+16Ω=36Ω；
由欧姆定律得：电源电压U=IR总=0.5A×36Ω=18V
（3）解：只闭合S2时，灯泡L与变阻器串联，由于灯泡的额定电压为6V，则灯泡两端的电压最大电压为6V；
则由P=UI得电路中的最大电流：I最大=IL= P额U额 = 3W6V =0.5A，
由欧姆定律得：总电阻R总最小= UI最大 = 18V0.5A =36Ω；
由串联电路中总电阻等于各分电阻之和可得：
变阻器接入电路中的最小电阻R最小=R总最小﹣RL=36Ω﹣12Ω=24Ω；
为保护电压表的量程，则电压表的最大示数为15V，
由串联电路中总电压等于各分电压之和可得：
灯泡两端的电压为UL′=U﹣UR最大=18V﹣15V=3V，
则通过灯泡的最小电流I最小= UL'RL = 3V12? =0.25A，
由欧姆定律得：变阻器接入电路中的最大电阻R最大= UR最大I最小 = 15V0.25A =60Ω；
由此可知：滑动变阻器连入电路的阻值范围是24Ω～60Ω
35.【答案】 解：根据铭牌可知电热水器正常工作时的电功率为P=3.2kW
由P=wt得出正常工作t=5h消耗的电能为：W=Pt=3.2kW×5h=16kW?h
答：电热开水器每天正常加热5h所消耗的电能为16kW?h。

一、单选题（共20题；共40分）
1.如图所示，当开关S闭合后，两表均有示数，过一会儿，发现电压表和电流表示数都增大，下列故障分析可能的是(?? )
A.?L1断路????????????????????????????????B.?L2断路????????????????????????????????C.?L1短路????????????????????????????????D.?L2短路
2.学生实验中遇到断路时，常常用电压表来检测。某同学连接如图所示的电路，开关闭合后，电灯不亮，电流表无示数。这时用电压表测得a、b两点间和b、c两点间的电压均为零，而a、d间和b、d间的电压均不为零，这说明(?? )
A.?电源接线柱接触不良???????????????????????????????????????????B.?开关的触片或接线柱接触不良
C.?电流表接线柱接触不良???????????????????????????????????????D.?灯泡灯丝断了或灯座接触不良
3.在如图所示的电路中，闭合开关，下列说法中正确的是（?? ）
A.?电流表测的是通过灯L1的电流?????????????????????????????B.?电流表测的是通过灯L1和L2的总电流
C.?取下灯L1后L2仍然会亮，电流表有读数???????????????D.?取下灯L2后L1也不亮，电流表无读数
4.2015年1月，宁波市教育局根据《国家学生体育健康标准》，利用“坐位体前屈测试仪”对初中毕业生进行了身体柔韧性测试，测试者向前推动滑块．滑块被推动的距离越大．仪器的示数就越大．如图所示的四个电路中，符合“坐位体前屈测试仪”（滑动变阻器的滑片向右滑动时，电表示数增大）的电路是（?? ）
A.??????????????????????B.??????????????????????C.??????????????????????D.?
5.如图甲所示电路，两灯正常发光，电流表A1的示数为0.6A，电流表A2的示数如图乙所示。则（? ）
A.?两灯是串联连接的????????B.?流过L1的电流是2.6A????????C.?流过L2的电流是2A????????D.?干路电流是3.2A
6.下面几个灯泡，都在其额定电压下工作，其中亮度最大的是（? ）
A.?“220V 25W”???????????????B.?“110V 40W”???????????????C.?“36V 60W”???????????????D.?“24V 100W”
7.在“探究并联电路电流的特点”实验中，实验电路如图甲所示，闭合开关S后，电流表A1、A2示数分别如图乙、丙所示，则通过灯泡L1、L2电流大小的判断正确的是（?? ）
A.?L1的电流大于L2的电流???????????????????????????????????????B.?L1的电流小于L2的电流
C.?L1的电流等于L2的电流???????????????????????????????????????D.?无法比较L1、L2的电流大小
8.如图所示是电阻甲和乙的U﹣I图象，下列说法中正确的是（ ）
A.?甲和乙都是阻值不变的电阻
B.?当乙两端电压为2V时，R乙=5Ω
C.?甲、乙串联在电路中，当电路电流为0.2A时，电源电压为2V
D.?甲、乙并联在电路中，当电源电压为2V时，电路总功率为1.2W
9.甲、乙两个白炽灯泡，分别标有“220V 40W”和“24V 40W”字样，当它们在各自的电路中正常发光时（? ）
A.?甲灯较亮??????????????????B.?乙灯较亮??????????????????C.?两灯一样亮??????????????????D.?无法比较两灯的亮暗程度
10.如图所示，阻值为R的电阻丝，用四种方法分别接在电压为U或2U的电源上．闭合开关后，在相同时间内虚线框里的电阻丝产生的总热量最多的是（ ）
A.???????????B.???????????C.???????????D.?
11.如图所示，电源电压恒为7V，电压表量程为0﹣3V，电流表量程为0﹣0.6A，滑动变阻器的规格为“20Ω 1A”，灯泡标有“6V 3W”字样，闭合开关，若两电表示数均不超过量程，灯泡两端的电压不超过额定电压，不考虑灯丝电阻变化，下列说法正确的是（ ）
A.?电压表表示数变化范围2V﹣3V???????????????????????????B.?电流表示数变化范围0.2A﹣0.5A
C.?滑动变阻器连入电路的阻值变化范围2Ω﹣9Ω?????D.?滑动变阻器的最大功率为0.5W
12.如图所示，电源电压保持不变，若在甲、乙两处分别接入电压表，闭合开关S1、S2 ， 测得U甲：U乙=4：3，若只断开开关S2 ， 拆去电压表，并在甲、乙两处分别接入电流表，则此时I甲：I乙是（ ）
A.?1：1???????????????????????????????????B.?4：3???????????????????????????????????C.?3：4???????????????????????????????????D.?16：9
13.一个阻值为20欧的电阻，测得通过它的电流为5安，那么此时加在这个电阻两端的电压是（?? ）
A.?4伏???????????????????????????????????B.?10伏???????????????????????????????????C.?0.25伏???????????????????????????????????D.?100伏
14.如图所示是王超设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R1为定值电阻．当闭合开关S，压力F增大时，电流表与电压表示数变化情况是（ ）
A.?电流表示数变大，电压表示数变小??????????????????????B.?电流表示数变小，电压表示数变大
C.?电流表、电压表示数都变大????????????????????????????????D.?电流表、电压表示数都变小
15.如图所示的电路，闭合开关，两灯泡均发光，过一会儿，其中一个灯泡突然熄灭，电流表和电压表指针仍有示数。造成此现象的原因可能是(?? )
A.?L1灯泡断路????????????????????B.?L2灯泡断路????????????????????C.?L1灯泡被短接????????????????????D.?L2灯泡被短接
16.小梦将定值电阻R1与滑动变阻器R2接入电源电压不变的电路中，如图所示．闭合开关S，各表均有一定示数，滑动变阻器的滑片向右滑动到一定位置过程中，电流表、电压表V1和V2示数变化量分别为△I、△U1、△U2 ． 下列说法正确的是（ ）
A.?V1示数不变，V2示数变大???????????????????????????????????B.?V1示数变小，V1示数和电流表示数之比变小
C.?V2示数变大，△U1＞△U2?????????????????????????????????????D.?电流表示数变小，ΔU1ΔI不变
17.某同学在课外活动中设计了如图所示的电路，关于该电路的说法正确的是（ ）
A.?只闭合S1 ， R2的滑片从左向右移动时，电压表示数减小，电流表示数变大
B.?只闭合S2 ， R2的滑片从左向右移动时，电压表示数增大，电流表示数减小
C.?滑片在R2的最左端时，先闭合S1 ， 再闭合S2 ， 电压表示数不变，电流表示数减小
D.?滑片在R2的最右端时，先闭合S1 ， 再闭合S2 ， 电压表示数减小，电流表示数变大
18.在课外科技实践活动中，某物理兴趣小组看到市场上使用的电子秤后，设计了一种电子秤．原理如图所示，R0为定值电阻，R为滑动变阻器，闭合开关S，当物体放在秤盘上时，滑片下移．现将秤盘上增加重物后，下列说法正确的是（ ）
A.?电流表读数变大，电压表读数变小??????????????????????B.?电流表读数变小，电压表读数变小
C.?电流表读数不变，电压表读数变大??????????????????????D.?电流表读数变小，电压表读数变大
19.如图所示，开关S闭合后，L1和L2都不发光，将电压表并联在ab之间时，电压表示数为0，将电压表并联在bc之间时，电压表示数较大，若电路中只有一处故障，则该故障可能是（ ）
A．?? B．???? C．
A.?L2断路?????????????????????????????????B.?L2短路????????????????????????????????C.?L1断路????????????????????????????????D.?L1短路
20.如图所示的电路中，电源电压保持不变．闭合开关S，当滑动变阻器的滑片P向左移动时，电流表A1和A2示数的变化情况分别是（ ）
A.?变小、变小???????????????????????B.?变大、变大???????????????????????C.?变大、不变???????????????????????D.?变小、不变
二、填空题（共10题；共19分）
21.滑动变阻器是通过改变接入电路的电阻丝的________来改变电阻的。某滑动变阻器上标有“200Ω 1A”字样，其中200Ω 指的是________，1A指的是________。
22.电阻是导体对________作用，用字母________表示。在国际单位制中，电阻的单位是________，简称________，用字母________表示。电阻的常用单位还有________和________。
23.?如图所示，R1=4Ω，R2=6Ω，当开关S闭合时，通过R1与R2的电流之比为?________；加在R1与R2两端的电压之比为?________
24.甲、乙两地相距40km，在甲乙两地之间沿直线架设了两条输电线，已知输电线每千米的电阻为0.2Ω．现输电线某处发生短路，为确定短路位置，检修人员在甲地用电压表、电流表和电源接成如图所示的电路进行测量．当电压表的示数为3.0V时，电流表的示数为0.5A，则短路位置离甲地的距离为 ________?m．
25.学习了简单电路的知识后，九年级2班和3班的同学将探究走廊应急灯的两个小灯泡是串联还是并联．闭合开关，两个小灯泡同时发光；断开开关，它们同时熄灭．
（1）如图所示，电路接线情况不可见．请你不借助其它器材，设计一个简单的方法，判断这两个小灯泡是串联还是并联．
（2）实验时，电路正确连接后闭合开关，小灯泡有时会出现不亮的现象．请你在表格中填写简单的检修方法．
故障现象
可能原因
检修方法
灯泡不亮
示例：灯泡的灯丝断了
换灯泡
电路中的导线断了
?________
电池没电了
________
（3）在“组成串联电路和并联电路”的实验中
①连接串联电路的过程中，下列几点要求中没有必要的是??________? ．
A．按照电路图连接电路的过程中，开关应该是断开的
B．每处接线都必须接牢
C．必须从电池的正极开始依次连接开关S，灯L1和L2 ， 最后连到电池负极
D．连接完毕，对照电路图仔细检查电路，确认无误后再闭合开关
②在串联电路中开关的作用是??________? ．
③在并联电路中支路开关的作用是??________? ．
26.如图所示电路中，三只电流表的读数分别为I1、I2和I3 ， 则它们大小的关系是I1________
I2________I3（选填“>”、“<”或“=”）
27.两个电阻的规格分别为“6? V 0.2 A”和“3? V 0.3 A”，将它们串联后接入电路，其总电压不能超过________V；将它们并联后接入电路，其总电流不能超过________A。
28.如图所示，电源电压3伏恒定不变，电阻R1＝10欧，R2＝5欧，则闭合开关S后，电压表示数为________伏。
29.如图所示的电路中，开关闭合后，滑动变阻器的滑片从左向右滑动过程中，灯泡的亮度将?________（填“变亮”或“变暗”），电压表示数将?________（填“增大”或“减小”）
30.把两个标有“3.8 V”字样的小灯泡串联起来，接在如图所示的电路中。闭合开关，两个小灯泡都发光。若把一根导线接在小灯泡L2的两端，你所看到小灯泡的变化情况是：L2________；L1________。
三、解答题（共5题；共75分）
31.将阻值为0．0175欧的铜导线直接连接到一节干电池的两端，通过铜导线的电流有多大？这个电流是一盏 台灯的工作电流(0．2安)的多少倍？(计算结果保留一位小数)
32.节能环保是当今社会的主流．为合理用电、提高电力的经济效益，电力专家设计了蓄能电站．它的工作原理是深夜利用过剩的电能通过水泵把下游水库的水抽到上游的水库内，白天通过闸门放水发电，以补充电能的不足．现拟建一蓄能电站，使其上游水库可蓄水885万m3，放水时上、下游水库平均落差为570m．这些水储存了相当于3．7×1013J的能量．假设晚上上游水库全部蓄水，白天全部放完．
（1）每天可发电多少度(kW·h)？
（2）工程全部建成后每年可发电多少kW·h？（一年按365天计算）
33.如图所示，电子式电能表表盘上标有“3000imp/(kW·h)”字样，现将若干盏规格都为“220V20W”的节能灯接在该电能表上一起正常工作15min，电能表的指示灯闪烁了135次，这些节能灯消耗的电能为多少？接入的节能灯共有几盏？
34.如图1所示，已知小灯泡L上标有“6V 3W”字样，R0=20Ω，滑动变阻器R的最大阻值为100Ω．求：
（1）小灯泡的电阻（设灯丝电阻不随温度变化）；
（2）只闭合S1 ， 移动滑动变阻器滑片P，变阻器两端电压与其连入电路的电阻关系如图2所示；当滑片置于某点a时，电压表示数Ua=8V．求此时电流表示数及电源电压；
（3）已知电压表量程为0～15V，在电压表示数不超过量程，灯泡两端电压不超过额定值的情况下，只闭合S2时，求滑动变阻器连入电路的阻值范围．
35.目前许多学校安装了直饮水机，其主要工作流程如图甲。
据图乙信息计算：电热开水器每天正常加热5h所消耗的电能。
答案解析部分
一、单选题
1.【答案】 D
2.【答案】 D
3.【答案】 C
4.【答案】 D
5.【答案】 C
6.【答案】 D
7.【答案】 B
8.【答案】 D
9.【答案】 C
10.【答案】 D
11.【答案】 C
12.【答案】 B
13.【答案】 D
14.【答案】 B
15.【答案】 A
16.【答案】 D
17.【答案】 D
18.【答案】 C
19.【答案】 A
20.【答案】 D
二、填空题
21.【答案】 有效长度；最大阻值为200Ω；允许通过的最大电流是1A
22.【答案】 电流的阻碍；R；欧姆；欧；Ω；千欧；兆欧
23.【答案】 1：1；2:3
24.【答案】 15000
25.【答案】 （1）拧下一个灯泡，若另一个灯还亮，则这两个灯是并联，若不亮，则是串联
（2）换导线；换电池
（3）C；控制所有用电器；控制所在支路的用电器
26.【答案】 <；<
27.【答案】 8；0.4
28.【答案】 2
29.【答案】 变暗；增大
30.【答案】 熄灭；变亮
三、解答题
31.【答案】 通过铜导线的电流为：I=UR=1.5V0.0175Ω≈85.7A；
这个电流是0.2A的倍数：85.7A0.2A=428.6。
32.【答案】 （1）1．03×107kW·h
（2）3．76×109kW·h
33.【答案】 节能灯消耗的电能W＝ 1353000 kW·h＝0.045kW·h＝1.62×105J；总功率P＝ Wt=1.62×105J15×60s ＝180W，接入节能灯的盏数n＝ 180W20W ＝9盏。
34.【答案】 （1）解：由P= U2R 可得，灯泡电阻：
RL= UL2PL = (6V)23W =12Ω
（2）解：只闭合S1 ， R0与R串联，由图2可知，当电压表示数Ua=8V时，R=16Ω，
因串联电路中各处的电流相等，则电路中的电流I=Ia= UaR = 18V16Ω =0.5A，
总阻值R总=R0+R=20Ω+16Ω=36Ω；
由欧姆定律得：电源电压U=IR总=0.5A×36Ω=18V
（3）解：只闭合S2时，灯泡L与变阻器串联，由于灯泡的额定电压为6V，则灯泡两端的电压最大电压为6V；
则由P=UI得电路中的最大电流：I最大=IL= P额U额 = 3W6V =0.5A，
由欧姆定律得：总电阻R总最小= UI最大 = 18V0.5A =36Ω；
由串联电路中总电阻等于各分电阻之和可得：
变阻器接入电路中的最小电阻R最小=R总最小﹣RL=36Ω﹣12Ω=24Ω；
为保护电压表的量程，则电压表的最大示数为15V，
由串联电路中总电压等于各分电压之和可得：
灯泡两端的电压为UL′=U﹣UR最大=18V﹣15V=3V，
则通过灯泡的最小电流I最小= UL'RL = 3V12? =0.25A，
由欧姆定律得：变阻器接入电路中的最大电阻R最大= UR最大I最小 = 15V0.25A =60Ω；
由此可知：滑动变阻器连入电路的阻值范围是24Ω～60Ω
35.【答案】 解：根据铭牌可知电热水器正常工作时的电功率为P=3.2kW
由P=wt得出正常工作t=5h消耗的电能为：W=Pt=3.2kW×5h=16kW?h
答：电热开水器每天正常加热5h所消耗的电能为16kW?h。
