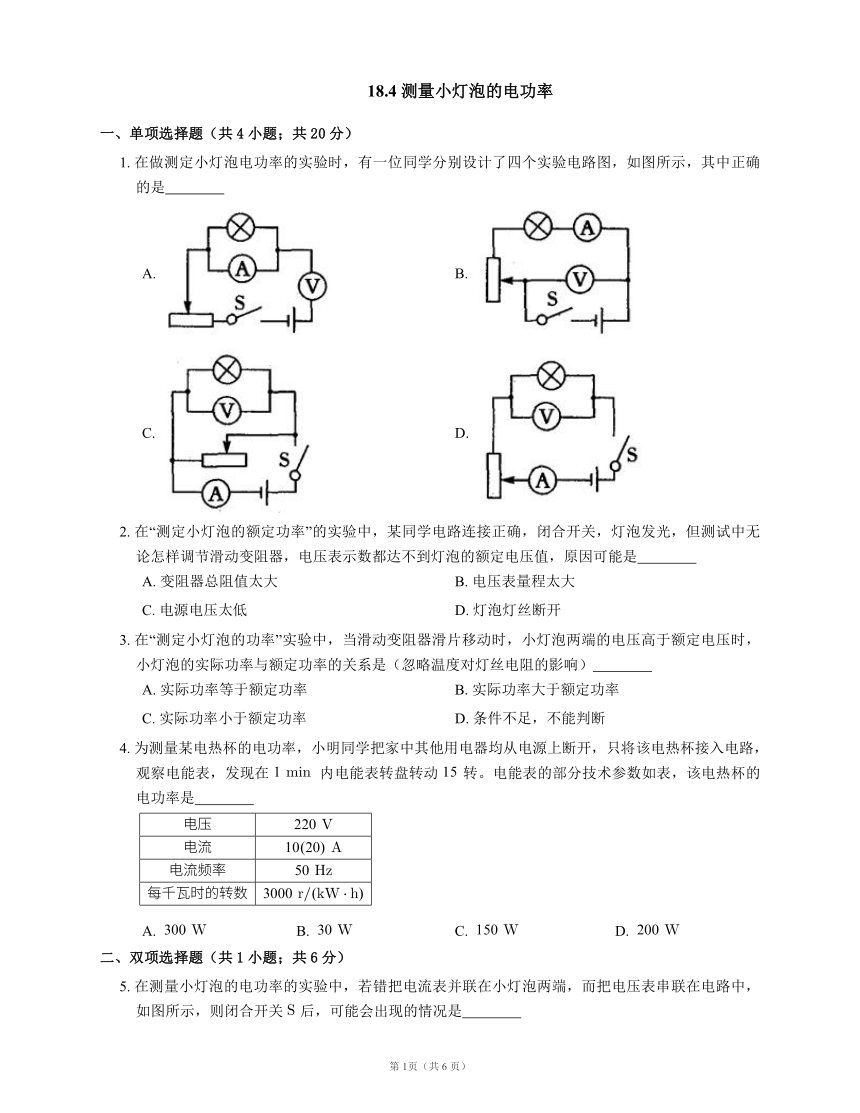

一、单项选择题（共4小题；共20分）
1.
在做测定小灯泡电功率的实验时，有一位同学分别设计了四个实验电路图，如图所示，其中正确的是
?
A.
B.
C.
D.
2.
在“测定小灯泡的额定功率”的实验中，某同学电路连接正确，闭合开关，灯泡发光，但测试中无论怎样调节滑动变阻器，电压表示数都达不到灯泡的额定电压值，原因可能是
?
A.
变阻器总阻值太大
B.
电压表量程太大
C.
电源电压太低
D.
灯泡灯丝断开
3.
在“测定小灯泡的功率”实验中，当滑动变阻器滑片移动时，小灯泡两端的电压高于额定电压时，小灯泡的实际功率与额定功率的关系是（忽略温度对灯丝电阻的影响）
?
A.
实际功率等于额定功率
B.
实际功率大于额定功率
C.
实际功率小于额定功率
D.
条件不足，不能判断
4.
为测量某电热杯的电功率，小明同学把家中其他用电器均从电源上断开，只将该电热杯接入电路，观察电能表，发现在
内电能表转盘转动
转。电能表的部分技术参数如表，该电热杯的电功率是
?
A.
B.
C.
D.
二、双项选择题（共1小题；共6分）
5.
在测量小灯泡的电功率的实验中，若错把电流表并联在小灯泡两端，而把电压表串联在电路中，如图所示，则闭合开关
后，可能会出现的情况是
?
A.
灯泡不亮
B.
电流表指针有明显偏转
C.
电流表被烧坏
D.
电压表示数为电源的电压

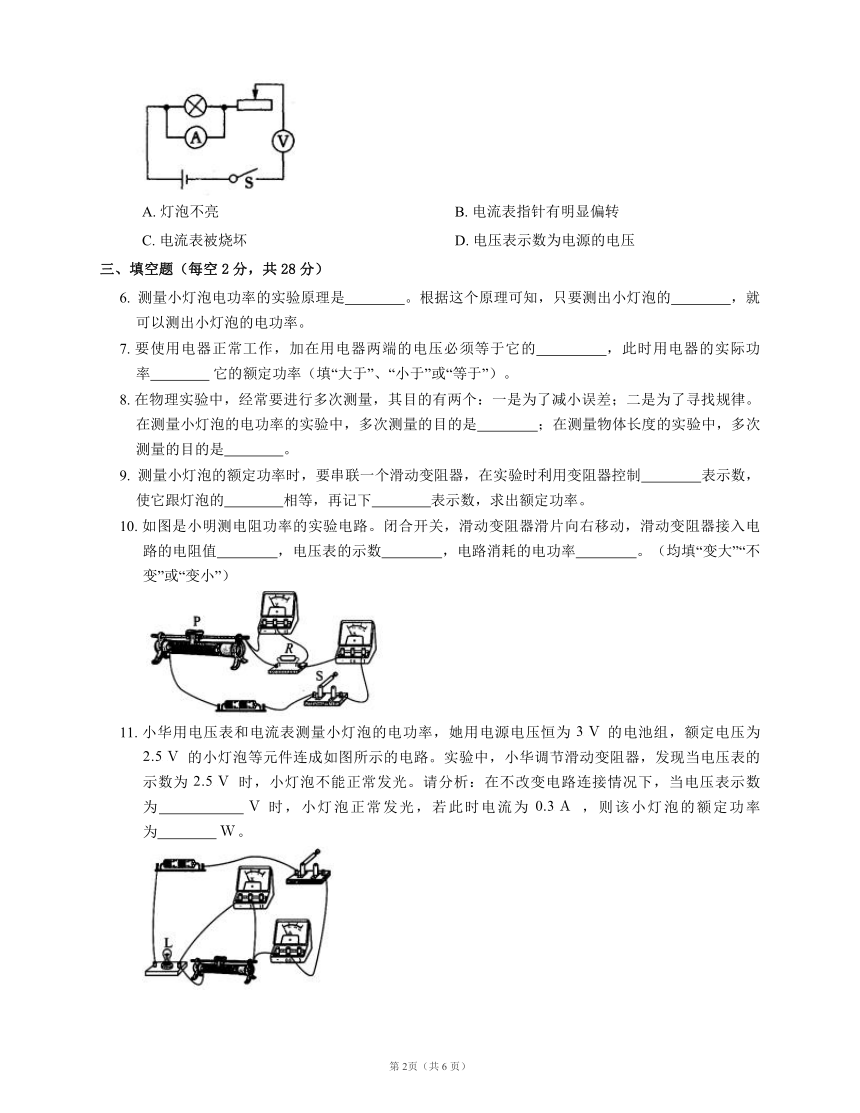

三、填空题（每空2分，共28分）
6.
测量小灯泡电功率的实验原理是
?。根据这个原理可知，只要测出小灯泡的
?，就可以测出小灯泡的电功率。
7.
要使用电器正常工作，加在用电器两端的电压必须等于它的
?，此时用电器的实际功率
?
它的额定功率（填“大于”、“小于”或“等于”）。
8.
在物理实验中，经常要进行多次测量，其目的有两个：一是为了减小误差；二是为了寻找规律。在测量小灯泡的电功率的实验中，多次测量的目的是
?；在测量物体长度的实验中，多次测量的目的是
?。
9.
测量小灯泡的额定功率时，要串联一个滑动变阻器，在实验时利用变阻器控制
?表示数，使它跟灯泡的
?相等，再记下
?表示数，求出额定功率。
10.
如图是小明测电阻功率的实验电路。闭合开关，滑动变阻器滑片向右移动，滑动变阻器接入电路的电阻值
?，电压表的示数
?，电路消耗的电功率
?。（均填“变大”“不变”或“变小”）
11.
小华用电压表和电流表测量小灯泡的电功率，她用电源电压恒为
的电池组，额定电压为
的小灯泡等元件连成如图所示的电路。实验中，小华调节滑动变阻器，发现当电压表的示数为
时，小灯泡不能正常发光。请分析：在不改变电路连接情况下，当电压表示数为
?
时，小灯泡正常发光，若此时电流为
，则该小灯泡的额定功率为
?
。
四、实验题（共2小题；共33分）

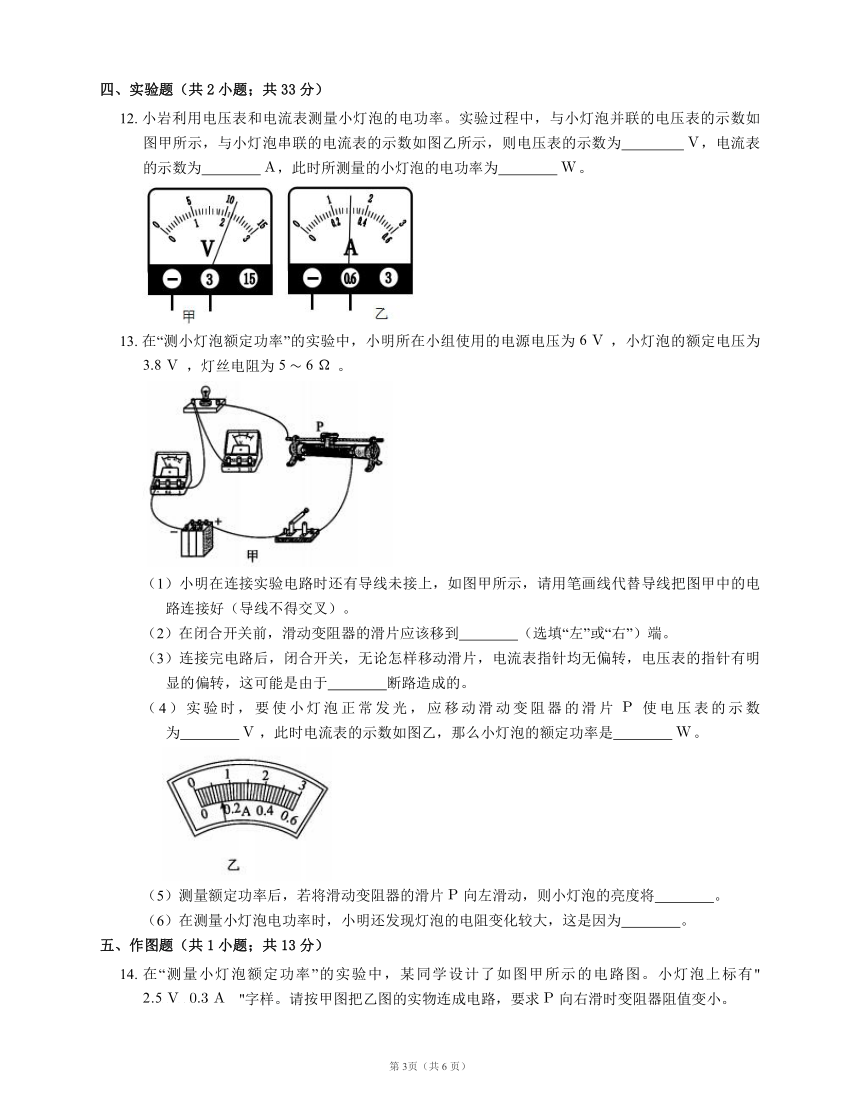

12.
小岩利用电压表和电流表测量小灯泡的电功率。实验过程中，与小灯泡并联的电压表的示数如图甲所示，与小灯泡串联的电流表的示数如图乙所示，则电压表的示数为
?
，电流表的示数为
?
，此时所测量的小灯泡的电功率为
?
。
13.
在“测小灯泡额定功率”的实验中，小明所在小组使用的电源电压为
，小灯泡的额定电压为
，灯丝电阻为
。
（1）小明在连接实验电路时还有导线未接上，如图甲所示，请用笔画线代替导线把图甲中的电路连接好（导线不得交叉）。
（2）在闭合开关前，滑动变阻器的滑片应该移到
?（选填“左”或“右”）端。
（3）连接完电路后，闭合开关，无论怎样移动滑片，电流表指针均无偏转，电压表的指针有明显的偏转，这可能是由于
?断路造成的。
（4）实验时，要使小灯泡正常发光，应移动滑动变阻器的滑片
使电压表的示数为
?
，此时电流表的示数如图乙，那么小灯泡的额定功率是
?
。
（5）测量额定功率后，若将滑动变阻器的滑片
向左滑动，则小灯泡的亮度将
?。
（6）在测量小灯泡电功率时，小明还发现灯泡的电阻变化较大，这是因为
?。
五、作图题（共1小题；共13分）
14.
在“测量小灯泡额定功率”的实验中，某同学设计了如图甲所示的电路图。小灯泡上标有"
"字样。请按甲图把乙图的实物连成电路，要求
向右滑时变阻器阻值变小。
答案
第一部分
1.
D
【解析】
电压表串联在电路中，电流表无示数，测不出灯泡两端的电压和通过灯泡的电流，故不能测量灯泡电功率；B电压表测的是电源电压，C电流表测的是灯泡和变阻器的总电流，因此正确的电路只有D。
2.
C
【解析】由于变阻器无论怎样调节，灯泡两端电压也达不到额定值，所以只能判断电源电压太小，低于灯泡的额定电压。
3.
B
【解析】因为灯泡灯丝的电阻是不变的，由公式
知，灯泡两端的电压越大，灯泡的功率越大。
4.
A
【解析】转盘转动
转消耗电能
，
，用电器的功率
。
第二部分
5.
A，
D
【解析】因为电压表的内阻非常大，将电压表串联在电路中，相当于电路被断开，所以此时灯泡不亮，电流表的示数为零，而电压表相当于测量电源电压。
第三部分
6.
；电压和电流
7.
额定电压；等于
8.
寻找规律；减小误差
9.
电压；额定电压；电流
10.
变大；变小；变小
【解析】闭合开关，滑动变阻器滑片向右移动时，滑动变阻器接入电路的阻值变大。电路中的总电阻变大；由欧姆定律可知，电路中的电流变小，由
可知，定值电阻两端电压变小，即电压表的示数变小；由
可知，电路消耗的功率变小。
11.
；
【解析】从小华连接的电路可以看出，电压表测的是滑动变阻器两端的电压，要使小灯泡能够正常发光，小灯泡两端的电压应为
，故电压表的示数应为
，此时小灯泡的额定功率
。
第四部分
12.
；；
13.
（1）
如图所示
??????（2）
左
??????（3）
灯泡（灯丝）
??????（4）
；
??????（5）
减弱
??????（6）
灯丝电阻随温度升高而增大
第五部分
14.
如图所示
