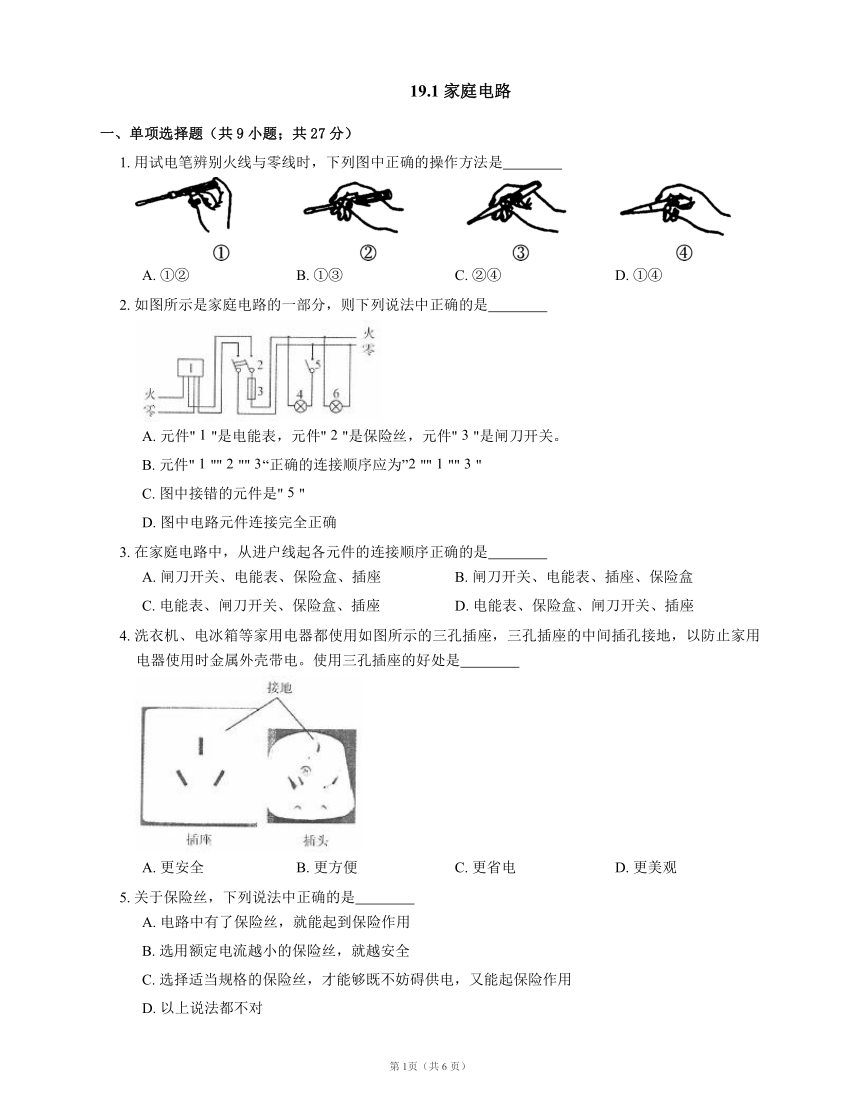

人教版物理九年级同步检测附答案19.1 家庭电路

19.1
家庭电路
一、单项选择题（共9小题；共27分）
1.
用试电笔辨别火线与零线时，下列图中正确的操作方法是
?
A.
①②
B.
①③
C.
②④
D.
①④
2.
如图所示是家庭电路的一部分，则下列说法中正确的是
?
A.
元件"
"是电能表，元件"
"是保险丝，元件"
"是闸刀开关。
B.
元件"
""
""
“正确的连接顺序应为”
""
""
"
C.
图中接错的元件是"
"
D.
图中电路元件连接完全正确
3.
在家庭电路中，从进户线起各元件的连接顺序正确的是
?
A.
闸刀开关、电能表、保险盒、插座
B.
闸刀开关、电能表、插座、保险盒
C.
电能表、闸刀开关、保险盒、插座
D.
电能表、保险盒、闸刀开关、插座
4.
洗衣机、电冰箱等家用电器都使用如图所示的三孔插座，三孔插座的中间插孔接地，以防止家用电器使用时金属外壳带电。使用三孔插座的好处是
?
A.
更安全
B.
更方便
C.
更省电
D.
更美观
5.
关于保险丝，下列说法中正确的是
?
A.
电路中有了保险丝，就能起到保险作用
B.
选用额定电流越小的保险丝，就越安全
C.
选择适当规格的保险丝，才能够既不妨碍供电，又能起保险作用
D.
以上说法都不对

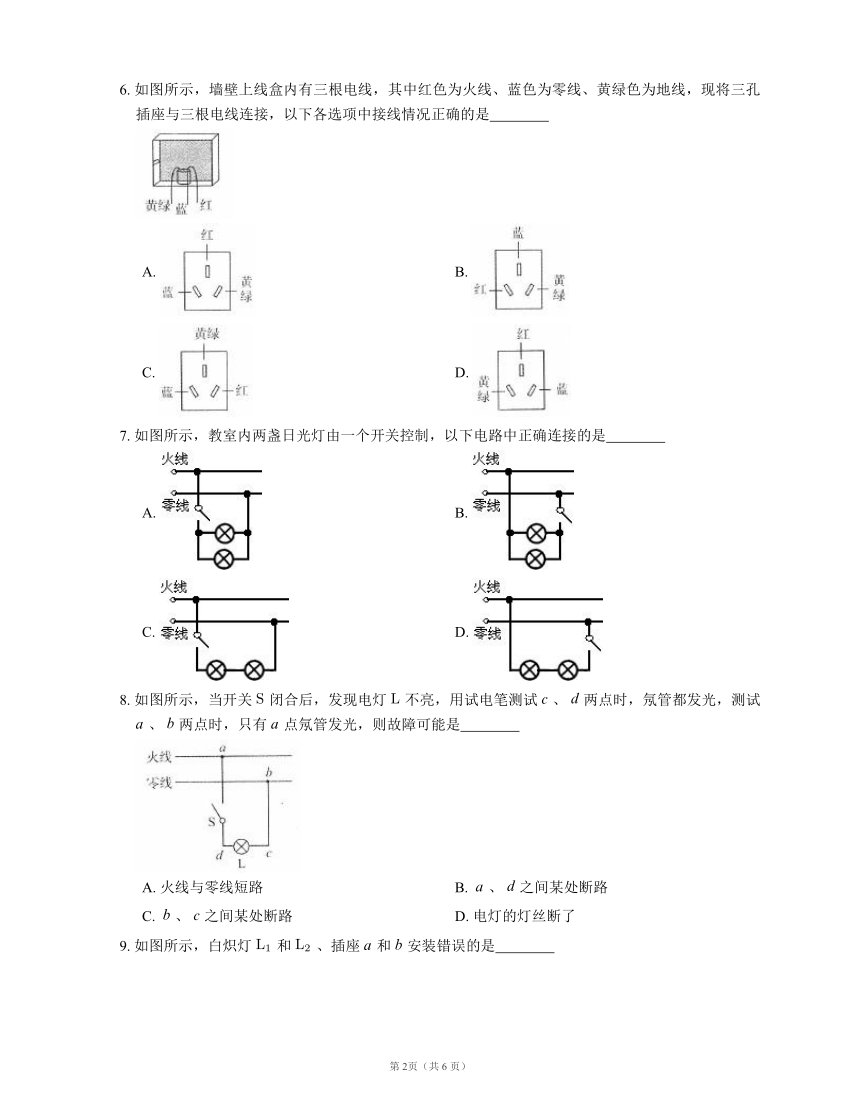

6.
如图所示，墙壁上线盒内有三根电线，其中红色为火线、蓝色为零线、黄绿色为地线，现将三孔插座与三根电线连接，以下各选项中接线情况正确的是
?
A.
B.
C.
D.
7.
如图所示，教室内两盏日光灯由一个开关控制，以下电路中正确连接的是
?
A.
B.
C.
D.
8.
如图所示，当开关
闭合后，发现电灯
不亮，用试电笔测试
、
两点时，氖管都发光，测试
、
两点时，只有
点氖管发光，则故障可能是
?
A.
火线与零线短路
B.
、
之间某处断路
C.
、
之间某处断路
D.
电灯的灯丝断了
9.
如图所示，白炽灯
和
、插座
和
安装错误的是
?
A.
自炽灯
和
B.
白炽灯
和
C.
插座
和
D.
没有安错的
二、填空题（每空2分，共44分）
10.
家庭照明和家用电器所用的电能是从发电厂通过
?送来的，我国家庭电路的电压是
?
。
11.
输电线进户后首先接到
?上，它是用来显示所
?的电能的。接下来是全户用电的
?，它控制全户电路与外面输电线的分离，可以保证施工人员的安全。
12.
熔丝是简单的保险装置，装在保险盒内，当
?过大时熔丝会熔化，切断电路，对用电器起到保护作用。
13.
进户的两条输电线中，一条叫做端线，俗称
?。另一条叫
?，它在入户之前已经和大地相连。辨别它们常用的方法用是用
?来判断。
14.
洗衣机、电冰箱等用电器的电源插头有三条线，其中一条接火线，一条接零线，第三条线标着
，它叫做
?，插头上标着
的导线和用电器的
?相连，插座上相应的导线和室外的
?相连。
15.
在家庭电路中，电能表总要装在总开关之前，这是因为
?。除了每个用电器安装开关外，还应在电能表后面加总开关，这是因为
?。在家庭电路中，各照明设备和插座间是并联的，这是为了
?家庭电路中安装插座的好处是
?。
16.
如图所示，在三孔插座的
、
、
三孔中，连接火线的是
?孔，通过三角插头和家用电器的金属外壳相连的是
?孔。
17.
电暖气接入电路时需用三孔插座，将用电部分连入电路的同时，也将金属外壳与
?相连，它与其他家用电器的连接方式为
?。只将一个"
"的电暖气接入示数为
的电能表所在的电路中。正常工作
，消耗的电能为
?
，此时电能表的示数变为
?。
三、作图题（共1小题；共10分）
18.
请用笔画线代替导线在图中连接家庭电路。要求开关控制螺口灯泡，三孔插座直接接入电路。
四、简答题（共1小题；共10分）
19.
如果你家中电路的安全装置是保险丝或空气开关，请说明：它的作用是什么?它是利用电流的什么效应工作的?
五、计算题（共1小题；共9分）
20.
用一只标有"
"的电能表测量一盏灯泡的功率值，发现在
的时间内电能表的转盘（盘的边缘有个红点）转了
圈，则所测灯泡的功率值为多大?
答案
第一部分
1.
D
【解析】本题考查的是试电笔的使用，难度较小。①④笔尖接触要检测的导线，手接触笔尾金属体，当笔尖接触检测导线时，氖管发光的是火线，氖管不发光的是零线，操作正确；②手接触笔尖金属体，当试电笔接触火线时，人间接接触火线，会发生触电事故，操作错误；③笔尖接触要检测的导线，手没有接触笔尾金属体，当笔尖接触检测火线或零线时，氖管都不发光，操作错误。故选D。
2.
C
3.
C
4.
A
【解析】接地线可使用电器的金属外壳接触火线时将电导入大地，把人体短路。
5.
C
6.
C
【解析】在连接三孔插座时，右孔接火线（红色），左孔接零线（蓝色），上面的孔接接地线（黄绿色）。
7.
A
【解析】照明电路中各用电器都是并联的，两盏日光灯由一个开关控制，这说明这个开关接在两盏日光灯并联的干路上，并且根据安全用电的要求，开关必须接在火线上，故A选项正确。
8.
C
【解析】氖管发光，说明火线连通，用试电笔测各部位，若发光，则此点到火线的线路为通路。闭合开关后，
、
、
均发光，说明灯泡的灯丝没有断，且
到火线的线路是完好的，
点不发光，只能说明
、
间出现了断路。
9.
C
【解析】插座与电灯应该是并联的，而图中插座
和
与灯泡
串联在一起了。
第二部分
10.
输电线；
11.
电能表；消耗；总开关
12.
电流
13.
火线；零线；试电笔
14.
地线；金属外壳；大地
15.
电能表是用来测量用户所有用电设备所消耗的电能的；在维修电路或遇到其他情况时，总开关可以及时切断电路；防止各用电器互相干扰，使各用电器可以独立工作；加接用电器比较方便，同时便于对移动的用电器供电。
16.
；
【解析】试电笔笔尖接触
孔的电线时，氖管发光，说明试电笔的笔尖接触的是火线，可见，连接火线的是
孔；三孔插座比两孔插座多出的
孔是跟大地连接的，它通过三脚插头和家用电器的金属外壳相连。
17.
大地；并联；
；
【解析】家庭电路中各用电器是并联在电路中的，有金属外壳的家用电器使用时金属外壳一定要接地，防止触电事故的发生。
在
内电暖气消耗的电能为
，电能表两次示数之差即为消耗的电能，因此电能表的示数变为
。
第三部分
18.
【解析】（1）灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全。
（2）安装安全用电原则，上孔接地线；左孔接零线；右孔接火线。
第四部分
19.
当电路中电流过大时，保险丝（或空气开关）熔断（或断开），保护电路。保险丝利用电流热效应（或空气开关利用电流的磁效应）工作的。
第五部分
20.
【解析】因为
，
，
，所以有
。
