第2章 对环境的察觉 光学 实验专题复习（课件 18张PPT）

光学实验复习
二、探究光的反射定律
三、探究平面镜成像特点
四、探究凸透镜成像规律

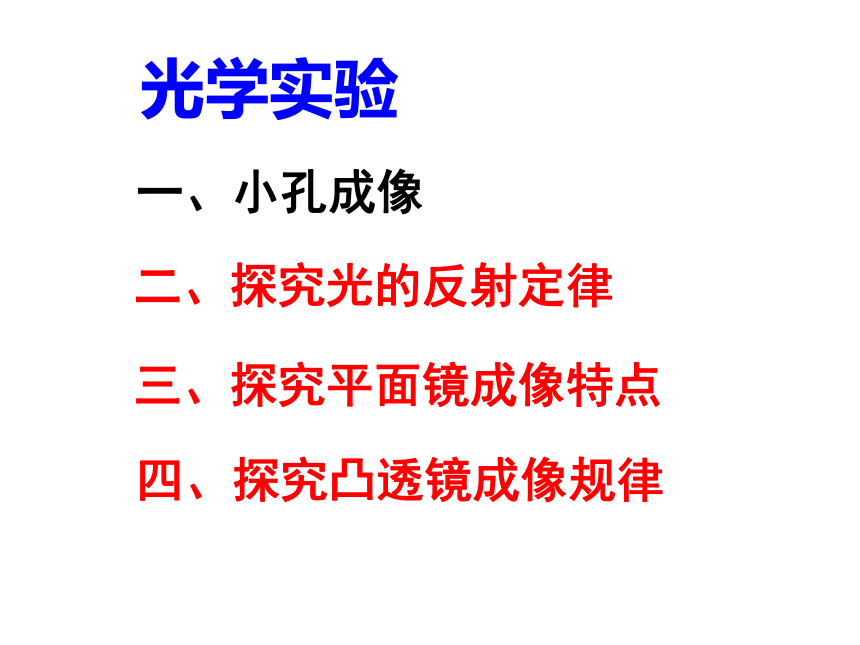

光学实验
一、小孔成像

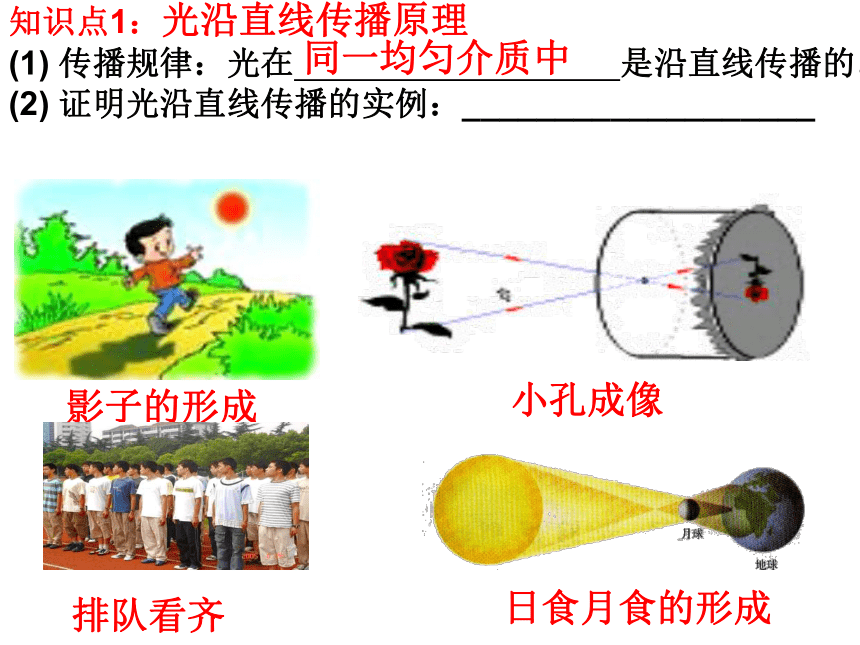

知识点1：光沿直线传播原理
(1) 传播规律：光在 是沿直线传播的。
(2) 证明光沿直线传播的实例：___________________
同一均匀介质中
日食月食的形成
影子的形成
小孔成像
排队看齐

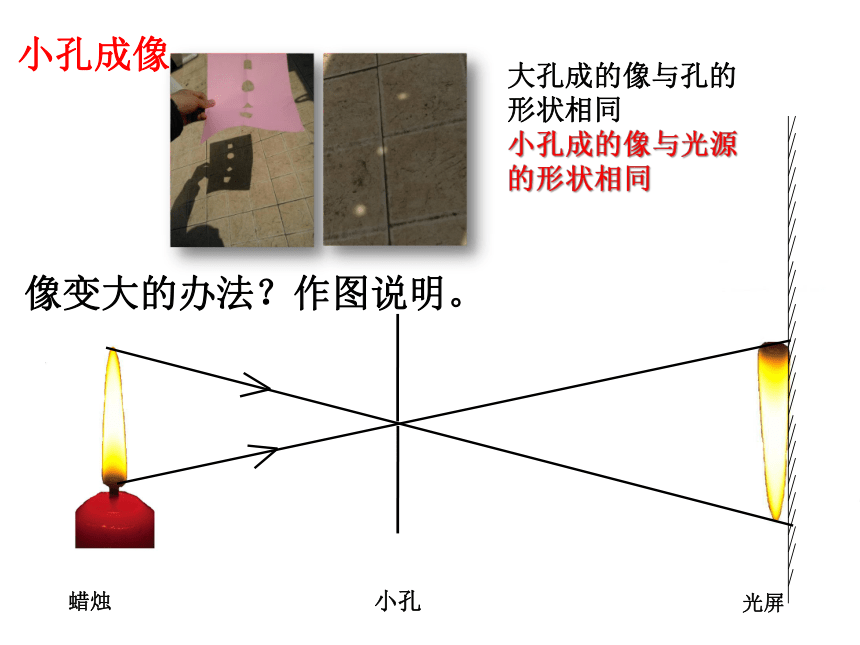

小孔成像
蜡烛
小孔
光屏
像变大的办法？作图说明。
大孔成的像与孔的形状相同
小孔成的像与光源的形状相同

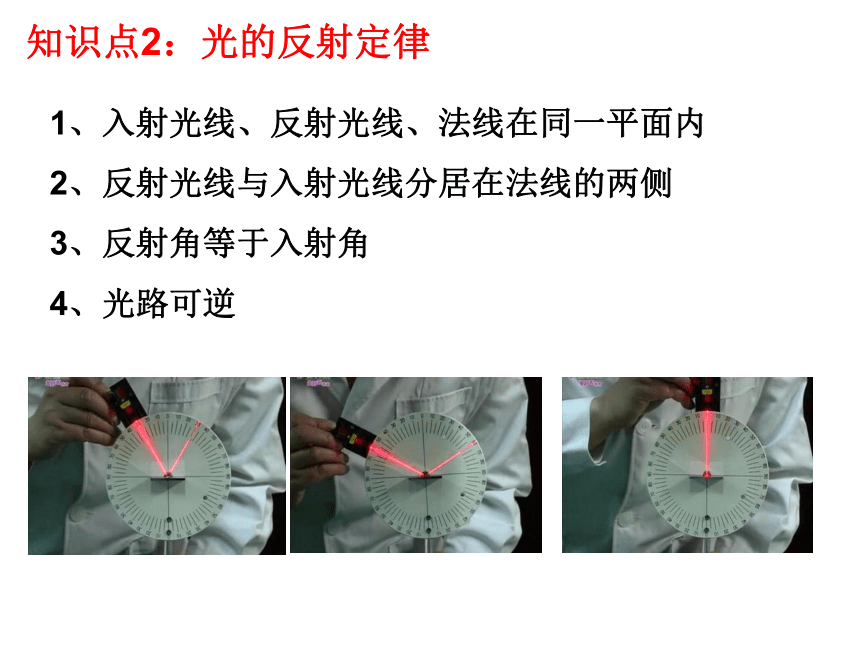

知识点2：光的反射定律
1、入射光线、反射光线、法线在同一平面内
2、反射光线与入射光线分居在法线的两侧
3、反射角等于入射角
4、光路可逆
显示入射光线和反射光线的传播路径

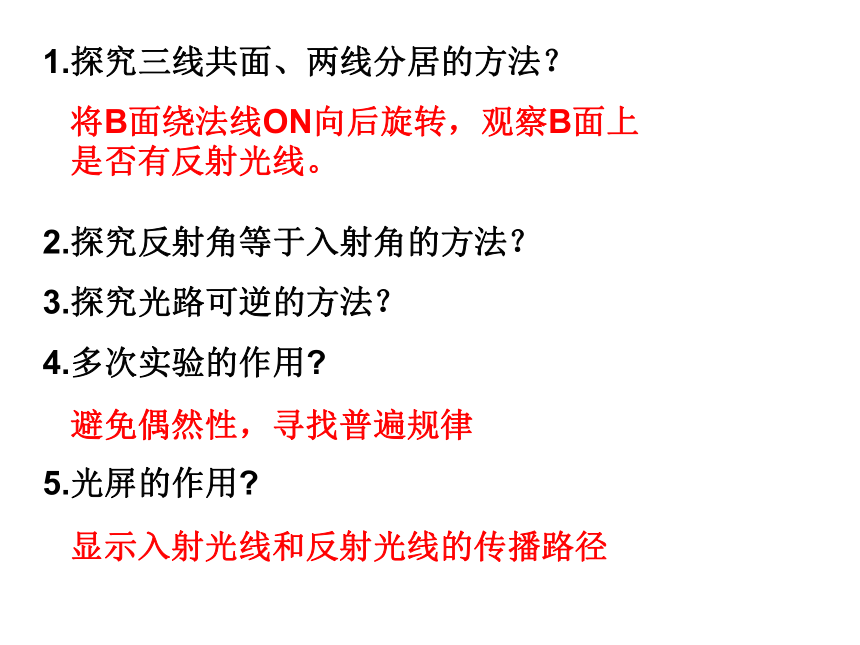

1.探究三线共面、两线分居的方法？
2.探究反射角等于入射角的方法？
3.探究光路可逆的方法？
4.多次实验的作用?
5.光屏的作用?
避免偶然性，寻找普遍规律
将B面绕法线ON向后旋转，观察B面上是否有反射光线。

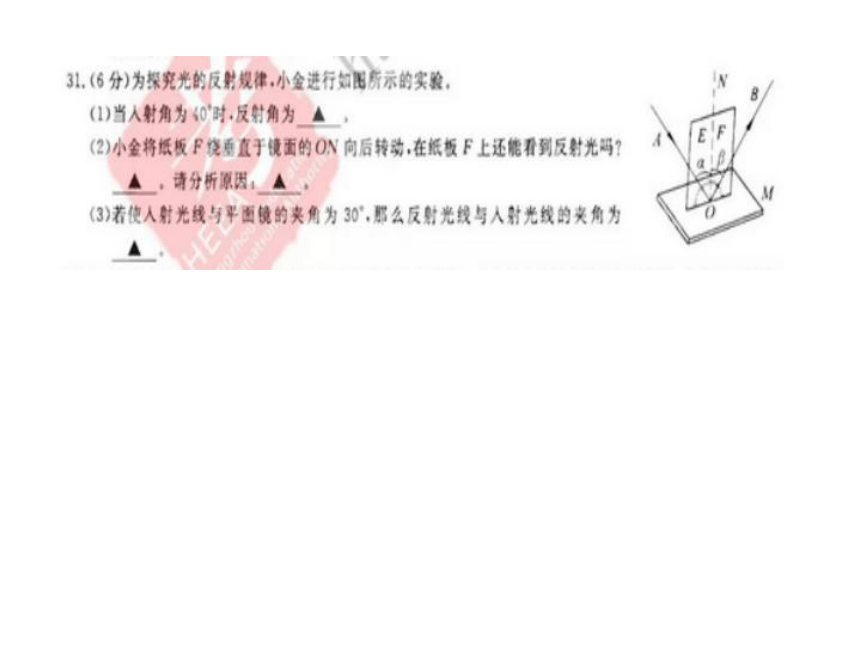

例1.为了探究光的反射定律，小亮同学进行了如下实验：
⑴反射角为 。
⑵小亮想探究反射光线与反射光线是否在同一平面内，他应如何操作？ 。
⑶如果让光线逆着OB的方向
射向镜面，会发现反射光线
沿着OA的方向射出，这表明 。
40°
将纸板b向后旋转，观察纸板b上是否有反射光线
光路是可逆的
（1）平面镜所成的像是_______像.
（2）像的大小与物体的大小_______.
（3）像与物体到平面镜的距离_____.
（4）像与物体的连线与镜面_____.
垂直
虚
相等
相等
正立等大的虚像
对称
知识点3：平面镜成像
1：在探究平面镜成像特点的实验中，用玻璃板还是平面镜？为什么？
2.怎样找到像的位置？
3.为什么用两个
完全相同的棋子？
4.怎样探究像与物体到
平面镜的距离关系？
5.不论怎样移动后面的蜡烛，都不会与前面蜡烛的像完全重合?
薄玻璃板
为了准确确定像的位置
移动镜后的棋子B，使棋子B与A的像重合,这时棋子B 的位置就是棋子A所成像的位置。
便于比较像与物的大小
用刻度尺分别测出棋子A和它的像到平面镜的距离
玻璃板没与桌面垂直
6.怎样探究平面镜所成的像是实像还是虚像?
7.进行多次实验，目的是
8.若实验中看不清棋子A的像,你有什么办法使物体的像清晰?
移开棋子B，在像的位置放一张白纸，在平面镜后面直接观察白纸，看是否出现棋子的像
避免偶然性，找到更普遍的规律．
用灯照棋子A、用烛焰代替棋子
例2. 利用平面镜可以（ ）
A．成缩小的像 B．改变光的传播方向
C．成倒立的虚像 D．成正立的实像
物的位置
像的位置
像的性质
物像在透镜同（异）侧
u > 2f
u = 2f
f u = f

u < f
f < v < 2f
倒、小、实
v = 2f
倒、等、实
v > 2f
倒、大、实
不成像
正、大、虚
放大镜
幻灯机
应用
照相机
异侧
同侧
o
F
F
2f
2f
知识点4：凸透镜成像
一焦分虚实，二焦分大小；
虚正而实倒，一定要记牢。
进一步探究
1、成实像时，当物体靠近透镜时，像距和像的大小如何变化？
物近像远像变大（成实像时）
2、成虚像时，当物体靠近透镜时，虚像如何变化？
物近像近像变小（成虚像时）
3、若透镜只有一半，光屏上是否还会出现完整的像？像有没有什么变化？
4、像呈在光屏上方，可达到目的操作？
5、蜡烛、透镜、光屏如何放置？为什么？
像的大小性质不变，像的亮度变暗
实验步骤：
一、测出凸透镜的焦距
1、太阳光聚集法：让凸透镜正对着太阳光，在另一侧放一张白纸，调整凸透镜使纸上的光斑最小最亮，用刻度尺测出光斑到透镜中心的距离，就是这个凸透镜的焦距。
2．平行光源法：将几束平行光沿主光轴射到凸透镜上，在光屏上得到的折射光线交于一点，量三这点到凸透镜的距离，即为焦距。?
3．二倍焦距法：在光具座上依次放置蜡烛、凸透镜和光屏，点燃蜡烛行使烛焰、凸透镜和光屏的中心在同一高度，调节烛焰到凸透镜的距离和光屏到凸透镜的距离，直到光屏上的像与烛焰等大为止。此时烛焰到凸透镜的距离和光屏到凸透镜的距离均为2倍焦距。
4．焦点不成像法：透过凸透镜观看物体，调节物体到凸透镜的距离，从看得见像到刚好看不见时，测出物体到凸透镜的距离即为焦距。
1、探究一：
三、探究凸透镜成像规律
2f
2f
物的位置
物距(u)
像的位置
像距(v)
像 的 性 质
正倒
缩放
虚实
缩小
倒立
实像
照相机的原理
o
2f
2f
物的位置
物距(u)
像的位置
像距(v)
像 的 性 质
正 倒
缩
放
虚
实
2、探究二：
倒立
放大
实像
投影仪的原理
o
2f
2f
F
F
3、探究三：
2f
2f
物的位置
物距(u)
像的位置
像距(v)
像 的 性 质
正倒
缩放
虚实
u
v
放大
正立
虚象
放大镜的原理
