沪科版九年级全一册物理习题课件 第十七章 17.2.2电磁铁和电磁继电器（28张）

电流的磁场
第二节
沪科版 九年级
第十七章 从指南针到磁浮列车
第2课时　电磁铁和电磁继电器
C
C
1
2
3
4
5
A
6
7
8
10
答 案 呈 现
温馨提示：点击 进入讲评
习题链接
9
减弱
A
A
N；接通
11
温馨提示：点击 进入讲评
习题链接
12
13
14
15
B
弱；1
答 案 呈 现
【中考?兰州】许多自动控制的电路中都安装有电磁铁。关于电磁铁，下列说法中正确的是(　　)
A．电磁铁的铁芯，可以用铜棒代替
B．电磁铁的铁芯，可以使用永磁铁
C．电磁铁是根据电流的磁效应制成的
D．电磁铁是根据电流的热效应制成的
C
1
小陈同学用电池做电源，把漆包铜线缠绕在铁棒上制成电磁钉耙，通电后铁棒和铜线组成________，可把地上的铁钉吸上来，断电时钉耙的________消失，所吸附铁钉脱落。
电磁铁
2
磁性
关于电磁铁，下面说法中不正确的是(　　)
A．电磁铁通电时有磁性，断电时无磁性
B．通入电磁铁的电流越大，它的磁性越强
C．通入电磁铁的电流方向改变，它的磁性强弱也发生改变
D．在电流一定时，外形相同的螺线管，线圈的匝数越多，它的磁性越强
3
C
【点拨】
电磁铁的磁性强弱与电流大小、线圈匝数多少等因素有关。电磁铁的磁极与电流的方向有关。

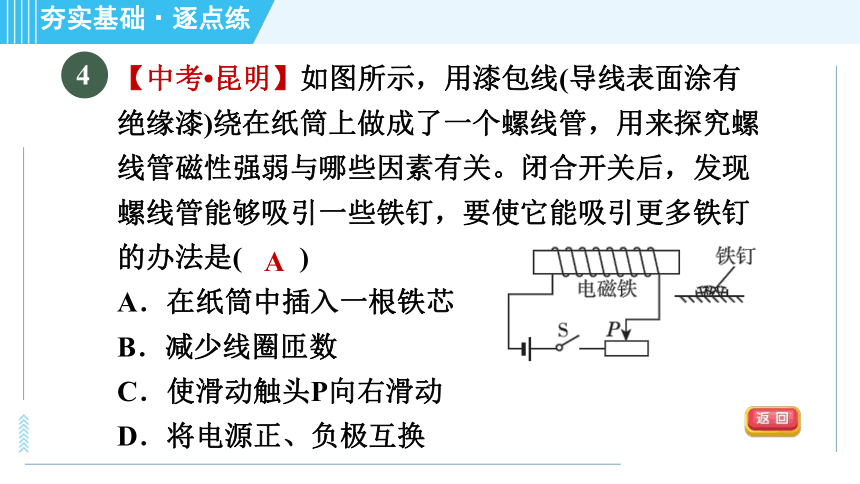

【中考?昆明】如图所示，用漆包线(导线表面涂有绝缘漆)绕在纸筒上做成了一个螺线管，用来探究螺线管磁性强弱与哪些因素有关。闭合开关后，发现螺线管能够吸引一些铁钉，要使它能吸引更多铁钉的办法是(　　)
A．在纸筒中插入一根铁芯
B．减少线圈匝数
C．使滑动触头P向右滑动
D．将电源正、负极互换
A
4
【中考?黑龙江】小红在码头附近游玩时看到正在工作的电磁起重机，它的主要部件是电磁铁，与永磁体相比，它的优点是：_______________________________
_________________________ (写出一条)。你知道电磁铁还有哪些应用，请举出一例：___________________
______________。
5
磁性的有无可以控制(或磁性的强弱
可以控制、极性可以控制等)
电铃(或空气开关、
电磁继电器等)
【中考?湘西州】在如图所示电路中，闭合开关S之后，移动滑动变阻器滑片P可以增强或减弱电磁铁的磁性。当滑片向右缓慢移动时，电路的电流减小，电磁铁的磁性将________。
6
减弱
下列功能中，不能利用电磁继电器完成的工作是(　　)
A．需要控制电路中电流的连续变化
B．控制电路中的电流的有无
C．利用低电压、弱电流控制高电压、强电流
D．远距离自动控制与操作
A
7
【中考?德阳】在如图所示的自动控制电路中，当控制电路的开关S闭合时，工作电路的情况是(　　)
A．灯不亮，电铃响　　
B．灯不亮，电铃不响
C．灯亮，电铃不响
D．灯亮，电铃响
A
8
【中考?大庆】如图所示的是汽车启动装置电路简图，当钥匙插入钥匙孔并转动时，电磁铁具有磁性，此时电磁铁上端为________极，触点B与C________(填“接通”或“断开”)，汽车启动。
9
N
接通
【点拨】
当钥匙插入钥匙孔并转动时，左侧控制电路接通，电磁铁中的电流从下边导线流入，由右手螺旋定则可知电磁铁上端为N极。当电磁铁电路接通时，电磁铁具有磁性，将上边的触点A吸下，则图中的直角杠杆会绕转轴逆时针转动，使触点B与C接通，电动机工作，汽车启动。
【中考?兰州】请用笔画线代替导线连接实物图，要求：当滑片向左移动时，通电螺线管的磁性增强且小磁针静止时的指向如图所示。
10
解：如图所示。
【中考?营口】在探究“影响电磁铁磁性强弱的因素”实验中，小明制成简易电磁铁甲、乙，并设计了如图所示的电路。
11
(1)当滑动变阻器滑片向左移动时，电磁铁甲、乙吸引大头针的个数________(填“增加”或“减少”)，说明电流越________，电磁铁磁性越强。
(2)根据图示的情境可知，________(填“甲”或“乙”)的磁性强，说明电流一定时，______________，电磁铁磁性越强。
增加
大
甲
线圈匝数越多
(3)根据右手螺旋定则，可判断出乙铁钉的上端是电磁铁的________极。
(4)电磁铁吸引的大头针下端分散的原因是_____________
_________________。
S
大头针被磁化，
同名磁极相互排斥
【中考?随州】随州市乡村振兴计划稳步推进，大棚蔬菜种植给农民带来可喜收入。刘大爷家大棚温度监控电路如图所示，棚内温度正常时“温控开关”处于断开状态，绿灯亮；棚内温度不正常时“温控开关”处于闭合状态，电磁铁通电工作，电铃响红灯亮。
刘大爷使用中发现电铃和红
灯只要拆卸掉任意一个，另
一个也“没有电”。请在图
中画出电磁铁的绕线，并将
绿灯、红灯、电铃接入电路。
12
解：如图所示。
【2021?泰安模拟】如图所示，当开关闭合时，下列说法正确的是(　　)
A．螺线管上端为N极，滑片P向
右移，弹簧变短
B．螺线管上端为S极，滑片P向
右移，弹簧变短
C．螺线管上端为N极，滑片P向左移，弹簧变短
D．螺线管上端为S极，滑片P向左移，弹簧变短
13
B
【点拨】
闭合开关，由右手螺旋定则知通电螺线管上端是S极，它和条形磁体的下端N极为异名磁极，相互吸引。当滑动变阻器滑片P向右移动时，通过通电螺线管的电流变小，通电螺线管的磁性减弱，它和条形磁体N极之间的吸引力减小，弹簧会变短。
家庭电路中的保险丝和空气开关都能对电路起保护作用：
14
(1)如图所示是一个限流装置的示意图。图中P是电磁铁，S是闸刀开关，Q是衔铁，可绕O轴转动。当电流过大时，电磁铁P的磁性过强，吸引衔铁Q，开关S在________的作用下________
(填“接通”或“断开”)
电路。
弹簧
断开
(2)保险丝是利用电流的________效应来工作的，空气开关是利用电流的________效应来工作的。
热
磁
【中考?宿迁】如图是小华设计的一种节能电梯工作原理图，R是一个压敏电阻，当电梯上无人时，压敏电阻受到的压力变小，阻值变大，电磁铁的磁性变________，触点3与触点________(填“1”或“2”)接触，电动机的转速变小，电梯变慢，
从而达到节能的目的。
15
弱
1
【点拨】
电磁铁的磁性随电流的增大而增大，当压力变小，阻值变大时，电流会变小，电磁铁的磁性变弱，触点3与触点1接触，电动机与电阻R1串联，总电阻增大，电流变小，电动机转速变慢。
