沪科版九年级全一册物理习题课件 第十七章 阶段强化专题（七） 专训1 电磁作图（22张）

电磁作图
专训1
沪科版 九年级
阶段强化专题（七）
1
2
3
4
5
6
7
温馨提示：点击 进入讲评
习题链接
8
9
10
11
温馨提示：点击 进入讲评
习题链接

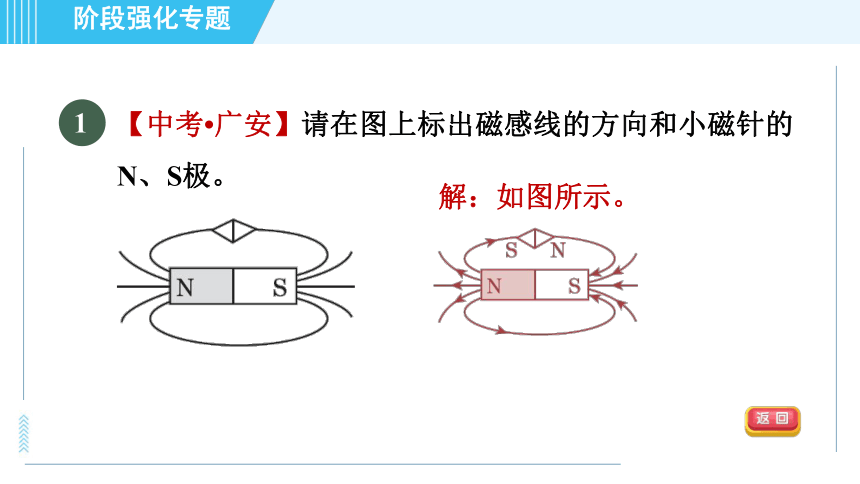

【中考?广安】请在图上标出磁感线的方向和小磁针的N、S极。
解：如图所示。
1

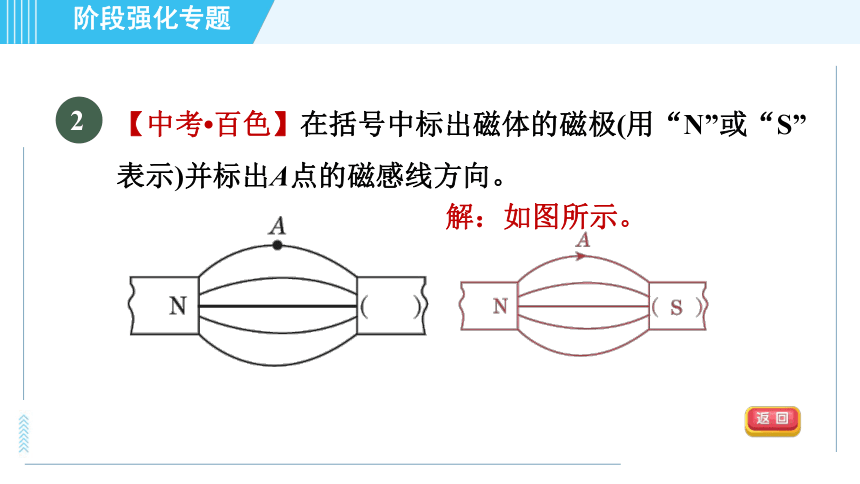

【中考?百色】在括号中标出磁体的磁极(用“N”或“S”表示)并标出A点的磁感线方向。
2
解：如图所示。

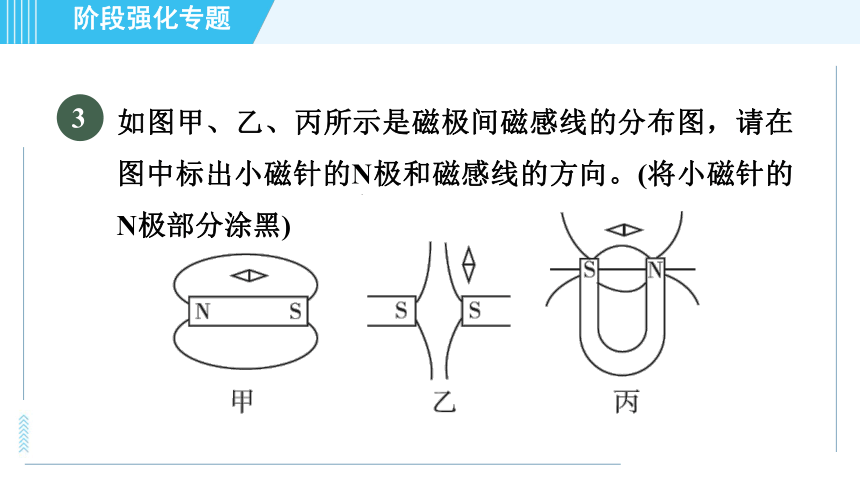

如图甲、乙、丙所示是磁极间磁感线的分布图，请在图中标出小磁针的N极和磁感线的方向。(将小磁针的N极部分涂黑)
3
解：如图所示。

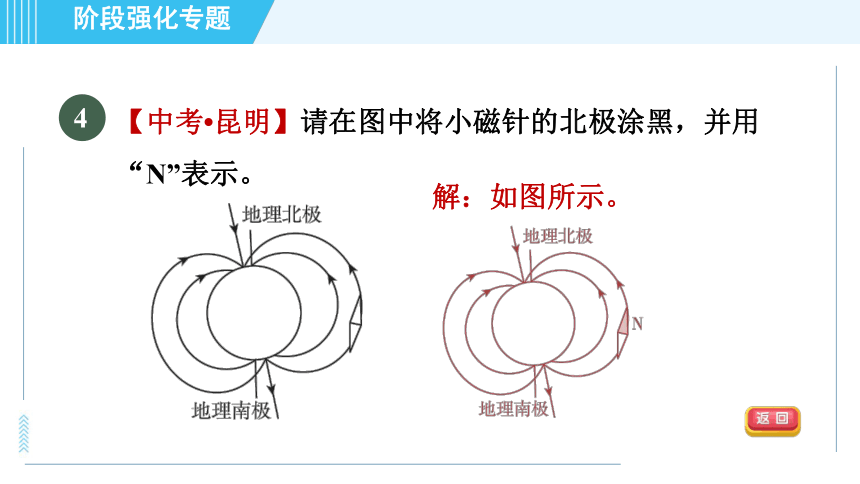

【中考?昆明】请在图中将小磁针的北极涂黑，并用“N”表示。
解：如图所示。
4

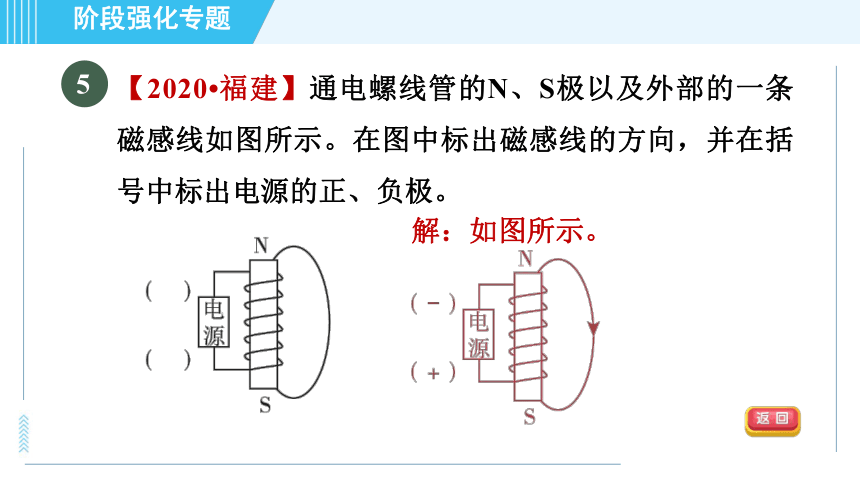

【2020?福建】通电螺线管的N、S极以及外部的一条磁感线如图所示。在图中标出磁感线的方向，并在括号中标出电源的正、负极。
5
解：如图所示。
6
U形通电螺线管附近小磁针静止时，N极指向如图所示。请你在图中画出通电螺线管的绕线。
解：如图所示。
【2020?达州】如图所示是一电磁铁和条形磁体相互作用时的磁场分布，请根据图中静止的小磁针的N、S极标出条形磁体左端的磁极、电源的正极(电源的正极用“＋”表示)和A点磁感线的方向。
7
解：如图所示。
【中考?通辽】如图所示，在电磁铁上方用弹簧挂着一个条形磁体，开关闭合后，滑片P向右滑动时弹簧伸长。请标出电磁铁上端的极性及电源正、负极。
8
解：如图所示。
【中考?达州】如图所示是小明同学在探究通电螺线管极性时的情形，请标出开关闭合后通电螺线管的N极、螺线管内小磁针的N极和磁感线上A点的磁场方向。
9
解：如图所示。
【中考?乐山】如图所示，小明闭合两开关后，发现两通电螺线管A、B相互排斥，请在图中括号内分别标出A线圈的N、S极和B线圈电源的“＋”“－”极。
10
解：如图所示。
【点拨】
对于通电螺线管A，根据右手螺旋定则可以判断出线圈的左边是S极，右边是N极。由题意可知，通电之后，A、B互相排斥，根据同名磁极互相排斥，可得线圈B的左边是N极，右边是S极，再根据右手螺旋定则，可得电源的右侧是正极，左侧是负极。
【2020?青岛】小明在课堂上给同学们展示了一个如图所示的实验装置。请完成下列问题：
11
(1)闭合开关后，标出通电螺线管的N、S极及磁感线的方向。
解：如图所示。
(2)闭合开关后，螺线管右侧的小磁针将________(填序号)。
①顺时针旋转90°　②逆时针旋转90°　③顺时针旋转180°　④逆时针旋转180°
(3)要增强此螺线管的磁性，可采用________________(写出一条即可)的方法。
①
增大电路电流
