高中物理人教版（2019）必修第三册10.4 电容器的电容（共25张ppt）

(共25张PPT)
第十章
静电场中的能量

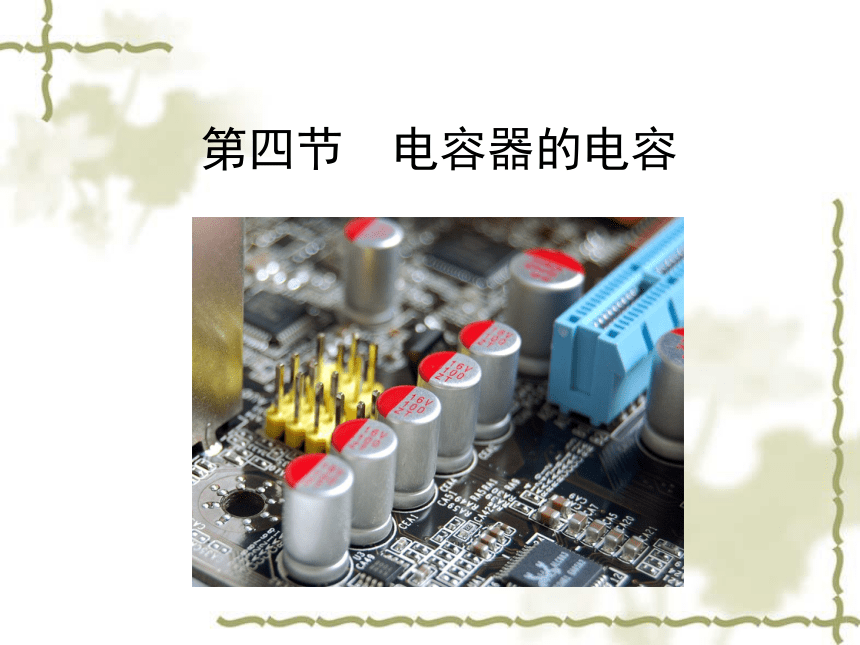

第四节
电容器的电容
第四节
电容器的电容
基础知识梳理

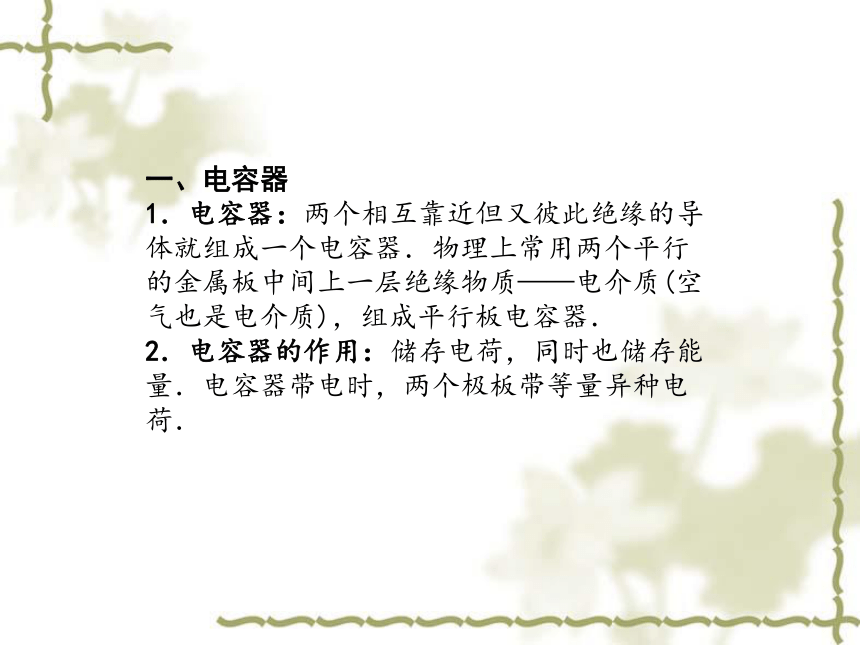

一、电容器
1．电容器：两个相互靠近但又彼此绝缘的导体就组成一个电容器．物理上常用两个平行的金属板中间上一层绝缘物质——电介质(空气也是电介质)，组成平行板电容器．
2．电容器的作用：储存电荷，同时也储存能量．电容器带电时，两个极板带等量异种电荷．
考点方法探究
①两极板间电压U恒定不变
②电容器所带电荷量Q恒定不变
经典例题分析
典例1
传感器是把非电学量(如速度、温度、压力等)的变化转换成电学量变化的一种元件，在自动控制中有着相当广泛的应用。如图所示是一种测量液面高度的传感器的示意图，根据图中信息，下列说法正确的是（
）
A.金属芯线与导电液体之间形成一个电容器
B.如果该装置相当于平行板电容器，则它是由于板间
距离变化，引起电容器电容的变化
C.该装置是通过测量电容器电容的变化确定液面
情况的
D.如果该装置相当于平行板电容器，则它是由于板正
对面积变化，引起电容器电容的变化
解析：金属芯线与导电液体之间形成一个电容器，如果该装置相当于平行板电容器，则它是由于板正对面积变化，引起电容器电容的变化，液面上升或下降，引起正对面积变化，可知电容变化，所以ACD选项正确。
答案：ACD
典例2
用控制变量法，可以研究影响平行板电容器电容的因素(如图所示)．设两极板正对面积为S，极板间的距离为d，静电计指针偏角为θ，实验中极板所带电荷量不变，若(　　)
A．保持S不变，增大d，则θ变大
B．保持S不变，增大d，则θ变小
C．保持d不变，减小S，则θ变小
D．保持d不变，减小S，则θ不变
