高中物理人教版（2019）必修第三册10.5 带电粒子在电场中的运动（共20张ppt）

(共20张PPT)

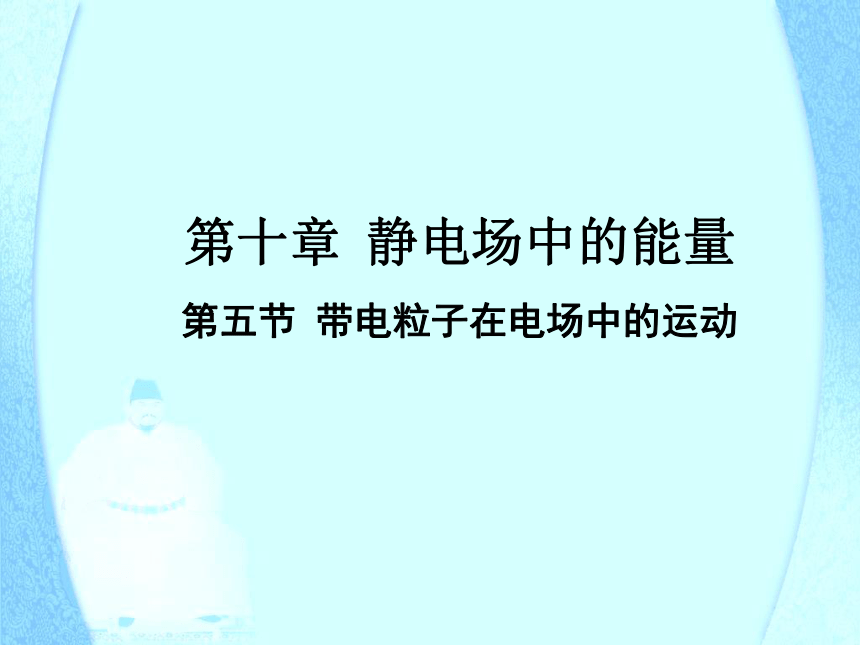

第十章
静电场中的能量
第五节
带电粒子在电场中的运动
第五节
带电粒子在电场中的运动
基础知识梳理

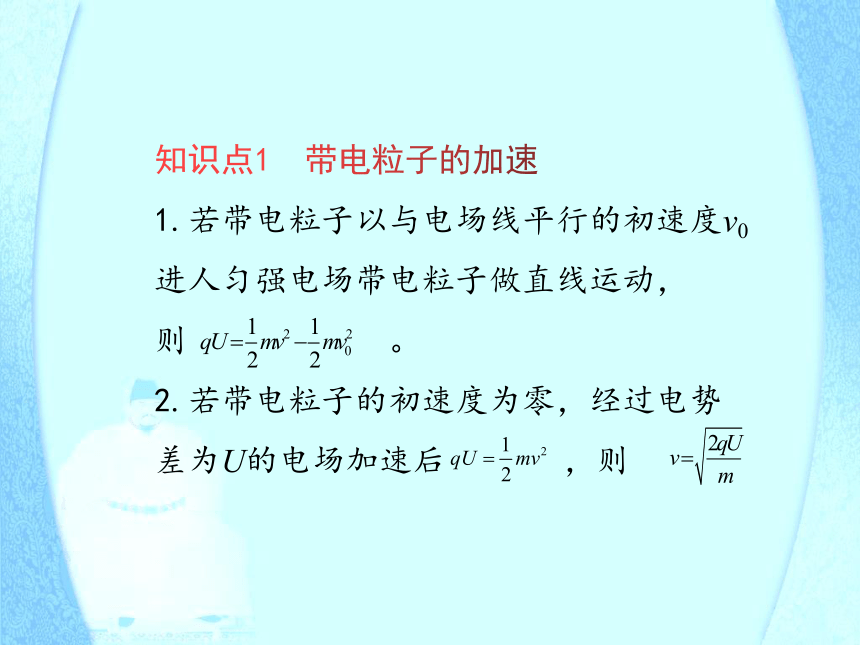

知识点1
带电粒子的加速
1.若带电粒子以与电场线平行的初速度v0进人匀强电场带电粒子做直线运动，则
。
2.若带电粒子的初速度为零，经过电势差为U的电场加速后
，则
知识点2

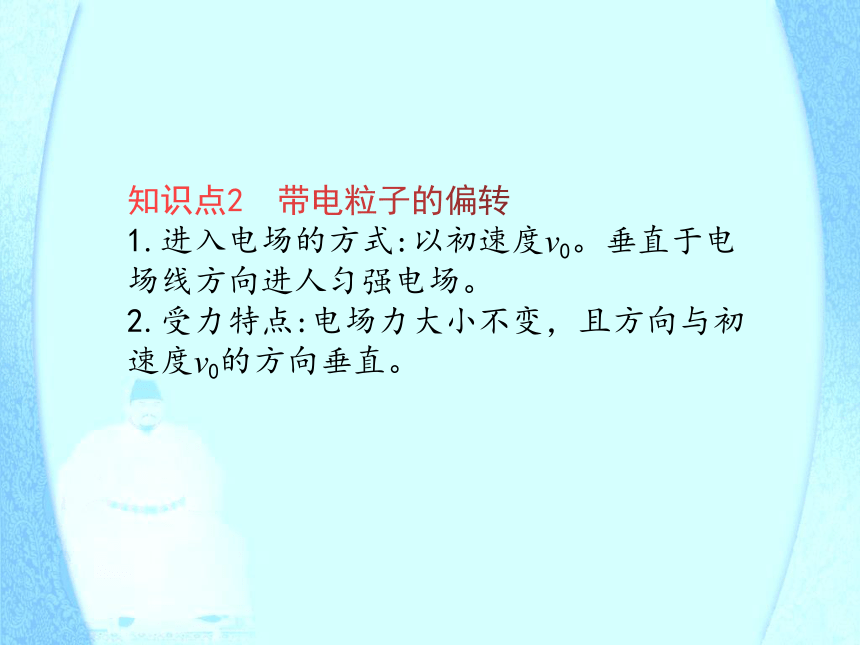

带电粒子的偏转
1.进入电场的方式:以初速度v0。垂直于电场线方向进人匀强电场。
2.受力特点:电场力大小不变，且方向与初速度v0的方向垂直。

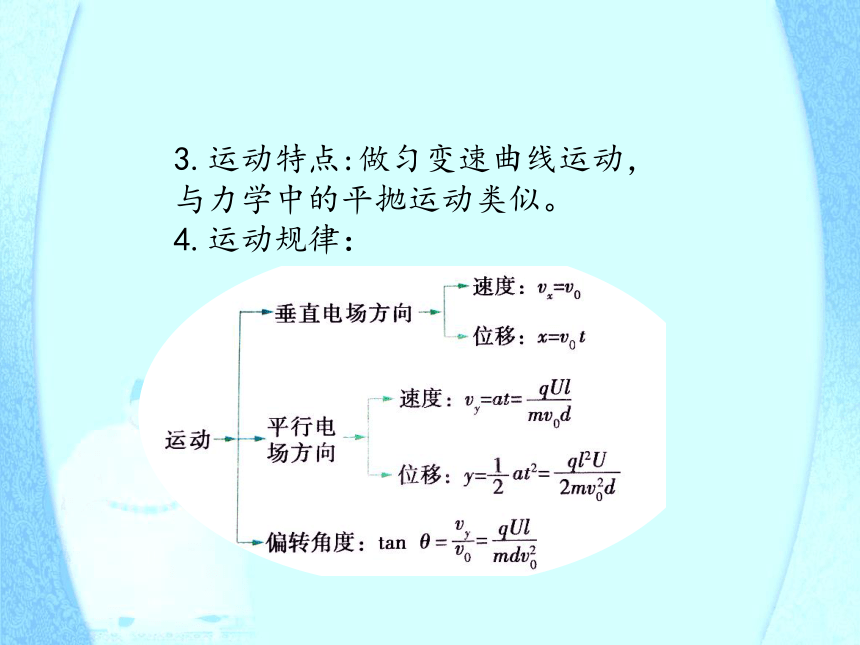

3.运动特点:做匀变速曲线运动，与力学中的平抛运动类似。
4.运动规律：

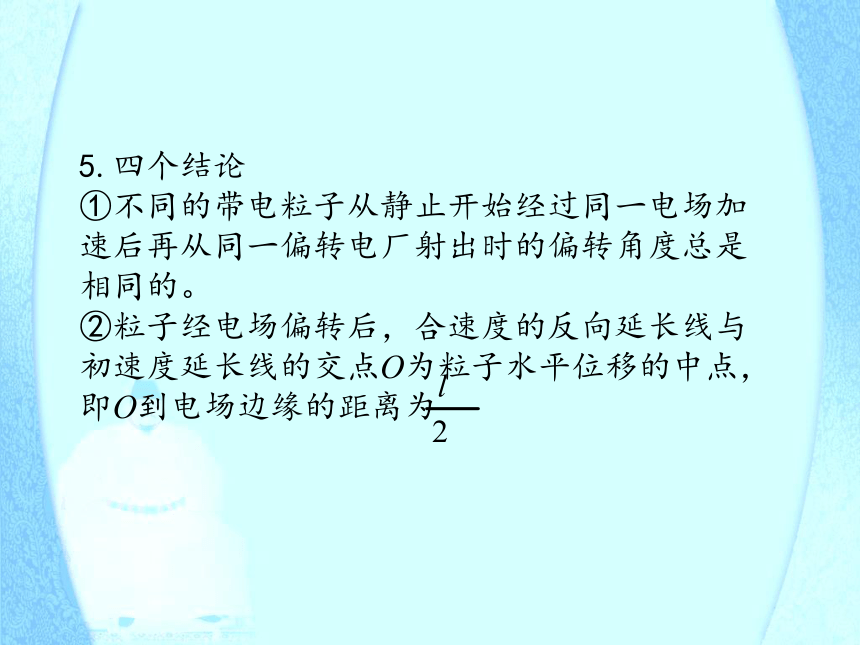

5.四个结论
①不同的带电粒子从静止开始经过同一电场加速后再从同一偏转电厂射出时的偏转角度总是相同的。
②粒子经电场偏转后，合速度的反向延长线与初速度延长线的交点O为粒子水平位移的中点，即O到电场边缘的距离为

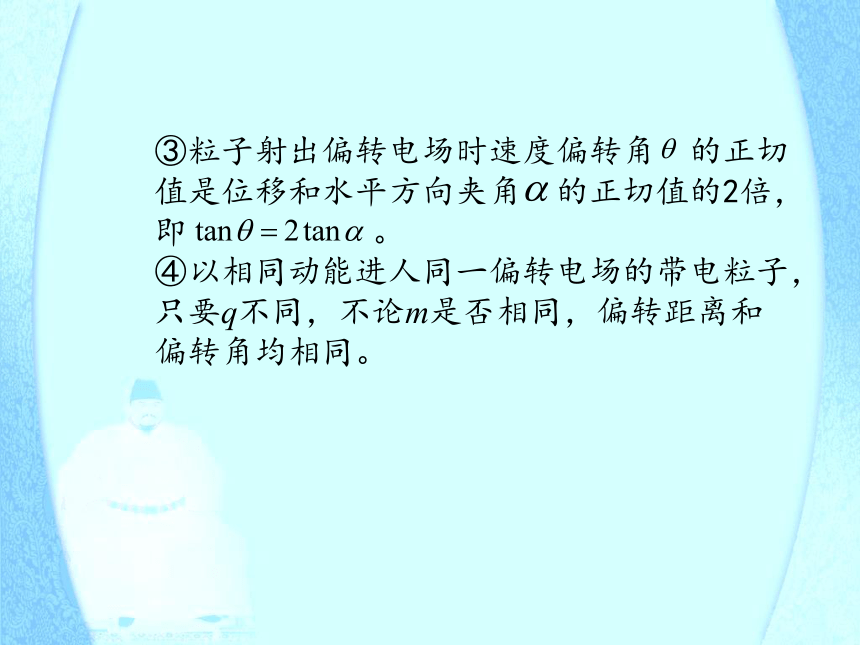

③粒子射出偏转电场时速度偏转角
的正切值是位移和水平方向夹角
的正切值的2倍，即
。
④以相同动能进人同一偏转电场的带电粒子，只要q不同，不论m是否相同，偏转距离和偏转角均相同。
知识点3
示波管的构造、原理
1.构造:示波管是示波器的核心部件，外部是一个抽成真空的玻璃壳，内部主要由电子枪(由发射电子的灯丝、加速电极组成)、偏转电极(由偏转电极
，和偏转电极
组成)和荧光屏组成，如图所示。
2.原理:灯丝被电源加热后，发射热电子，发射出来的电子经加速电场加速后，以很大的速度进人偏转电场，若在电极
之间加一个待显示信号电压，在
偏转板上加一仪器自身产生的锯齿电压，在荧光屏上就会出现按
偏转电压规律变化的可视图像。
考点方法
总结
