高中物理人教版（2019）必修第三册11.4 串联电路和并联电路（共33张ppt）

(共33张PPT)
第十一章
电路及其应用
第四节
串联电路和并联电路

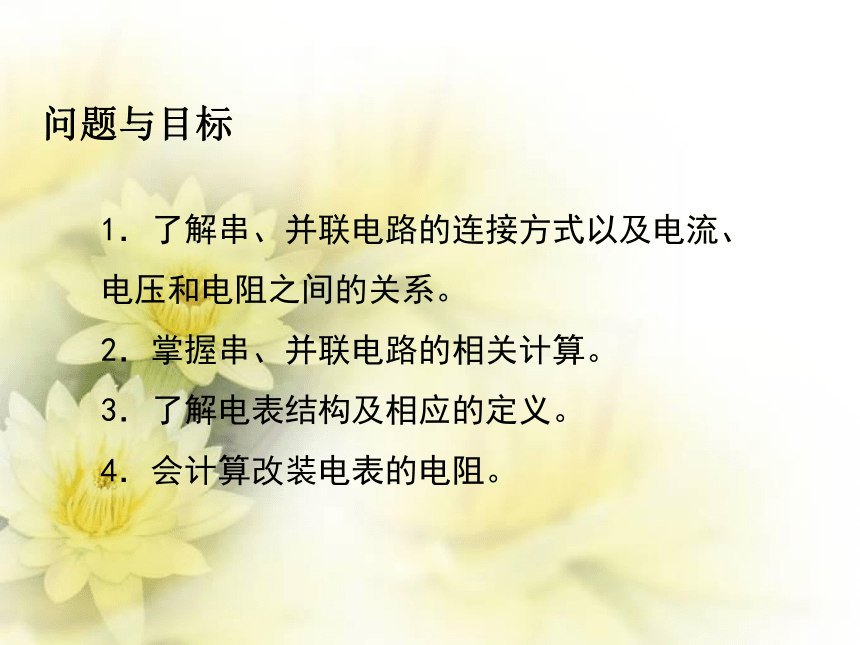

问题与目标
1．了解串、并联电路的连接方式以及电流、电压和电阻之间的关系。
2．掌握串、并联电路的相关计算。
3．了解电表结构及相应的定义。
4．会计算改装电表的电阻。

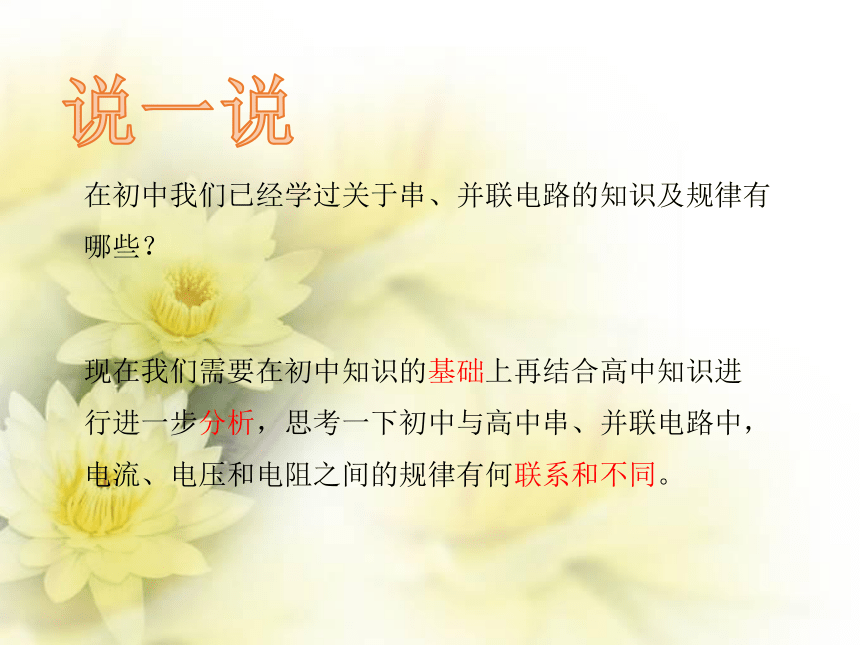

说一说
在初中我们已经学过关于串、并联电路的知识及规律有哪些？
现在我们需要在初中知识的基础上再结合高中知识进行进一步分析，思考一下初中与高中串、并联电路中，电流、电压和电阻之间的规律有何联系和不同。
（一）串、并联电路中的电流
怎么从电荷量的角度去思考串并联电路中的电流关系？

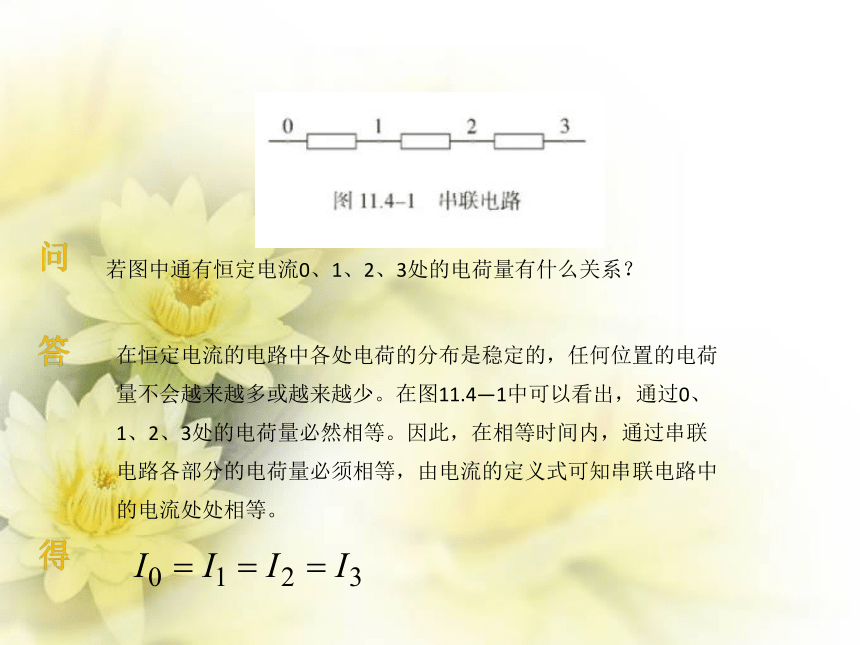

若图中通有恒定电流0、1、2、3处的电荷量有什么关系？
问
答
在恒定电流的电路中各处电荷的分布是稳定的，任何位置的电荷量不会越来越多或越来越少。在图11.4—1中可以看出，通过0、1、2、3处的电荷量必然相等。因此，在相等时间内，通过串联电路各部分的电荷量必须相等，由电流的定义式可知串联电路中的电流处处相等。
得

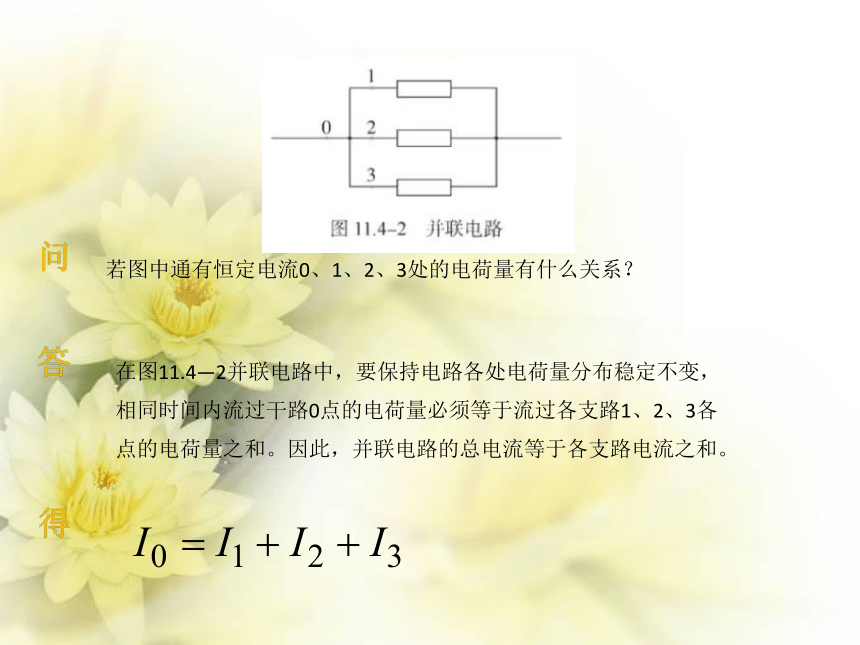

若图中通有恒定电流0、1、2、3处的电荷量有什么关系？
问
答
在图11.4—2并联电路中，要保持电路各处电荷量分布稳定不变，相同时间内流过干路0点的电荷量必须等于流过各支路1、2、3各点的电荷量之和。因此，并联电路的总电流等于各支路电流之和。
得

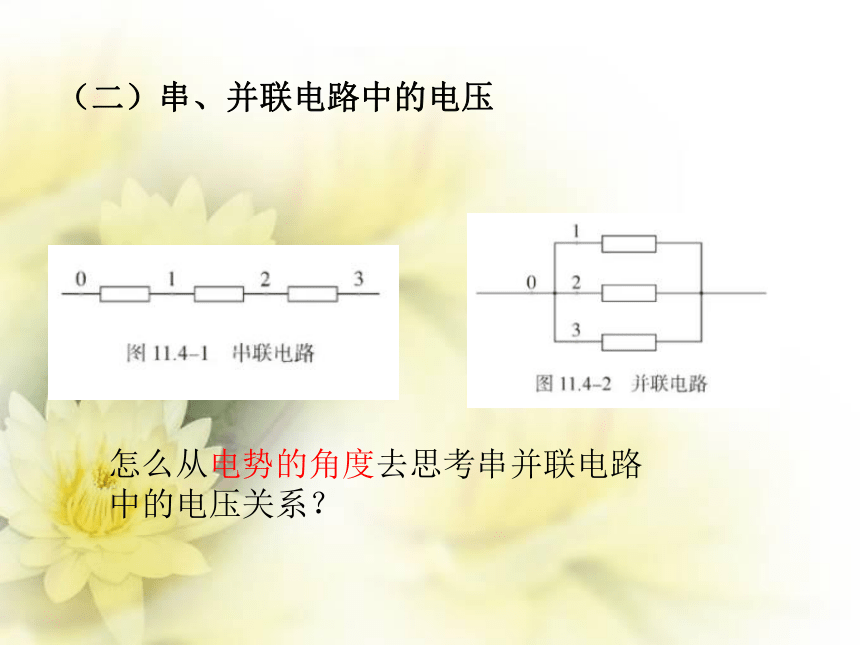

（二）串、并联电路中的电压
怎么从电势的角度去思考串并联电路中的电压关系？

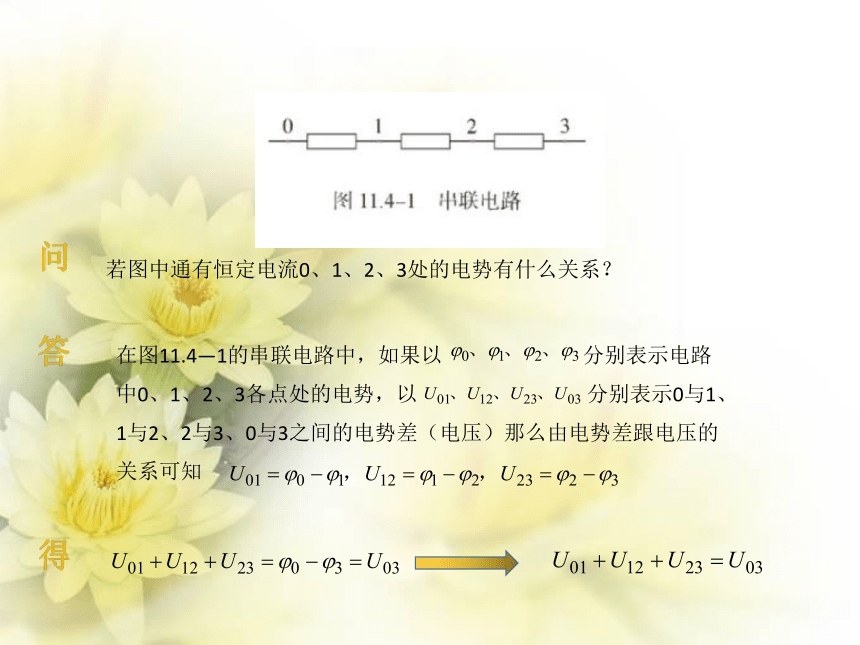

若图中通有恒定电流0、1、2、3处的电势有什么关系？
问
答
得
在图11.4—1的串联电路中，如果以
分别表示电路中0、1、2、3各点处的电势，以
分别表示0与1、1与2、2与3、0与3之间的电势差（电压）那么由电势差跟电压的关系可知
若图中通有恒定电流0、1、2、3处的电势有什么关系？
问
答
在图11.4—2并联电路中，若将导线电阻是为0，0、1、2、3个点之间没有电势差，他们具有相同的电势。同理，右边对称位置的电势也相同。因此并联电路的总电压与各支路电压相等。
得

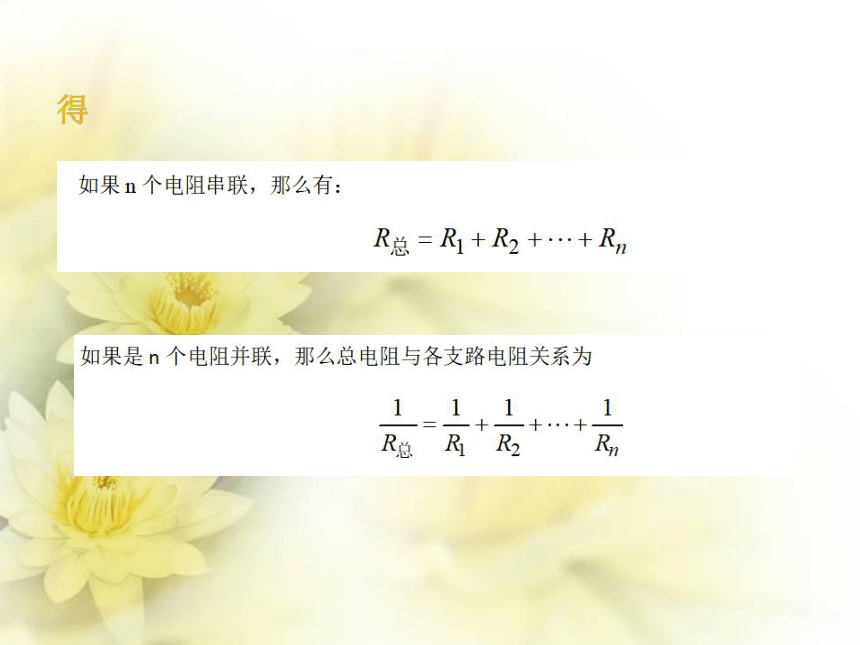

（三）串、并联电路中的电阻
得
例
解析
例
解析
例
解析
（四）电压表和电流表的电路结构
（五）改装电表的有关计算
1.表头改装电流表
2.表头改装电压表
当我们在做电路实验时，有时会遇到实验室的电表量程与我们所需要的电表量程不符的情况，这种时候就需要我们把现有的电表进行改装，起到扩大量程的作用。
例
解析
例
解析
例
解析
例
解析
例
解析
