人教版初中物理 九年级 20.4电动机同步练习（含答案）

中小学教育资源及组卷应用平台

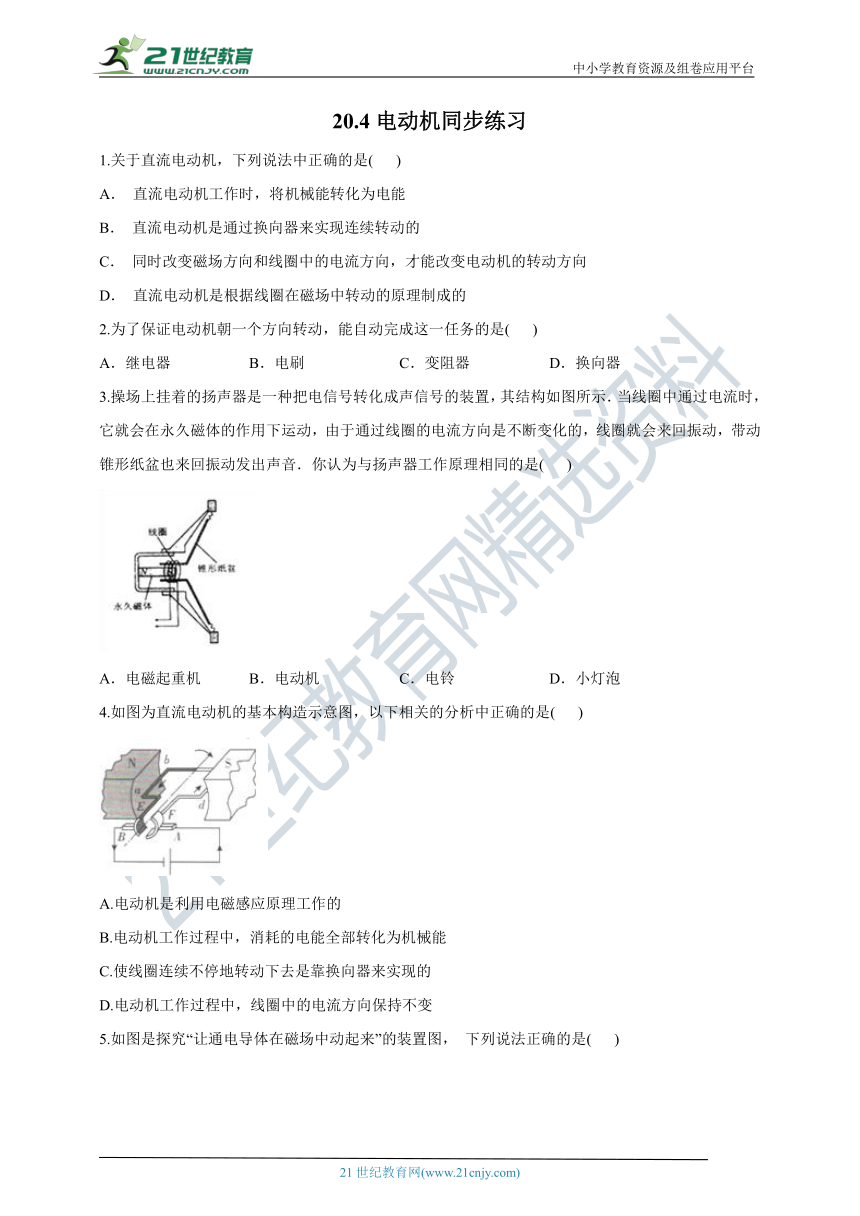

20.4电动机同步练习
1.关于直流电动机，下列说法中正确的是( )
A． 直流电动机工作时，将机械能转化为电能
B． 直流电动机是通过换向器来实现连续转动的
C． 同时改变磁场方向和线圈中的电流方向，才能改变电动机的转动方向
D． 直流电动机是根据线圈在磁场中转动的原理制成的
2.为了保证电动机朝一个方向转动，能自动完成这一任务的是( )
A．继电器 B．电刷 C．变阻器 D．换向器
3.操场上挂着的扬声器是一种把电信号转化成声信号的装置，其结构如图所示．当线圈中通过电流时，它就会在永久磁体的作用下运动，由于通过线圈的电流方向是不断变化的，线圈就会来回振动，带动锥形纸盆也来回振动发出声音．你认为与扬声器工作原理相同的是( )
A．电磁起重机 B．电动机 C．电铃 D．小灯泡
4.如图为直流电动机的基本构造示意图，以下相关的分析中正确的是( )
A.电动机是利用电磁感应原理工作的
B.电动机工作过程中，消耗的电能全部转化为机械能
C.使线圈连续不停地转动下去是靠换向器来实现的
D.电动机工作过程中，线圈中的电流方向保持不变

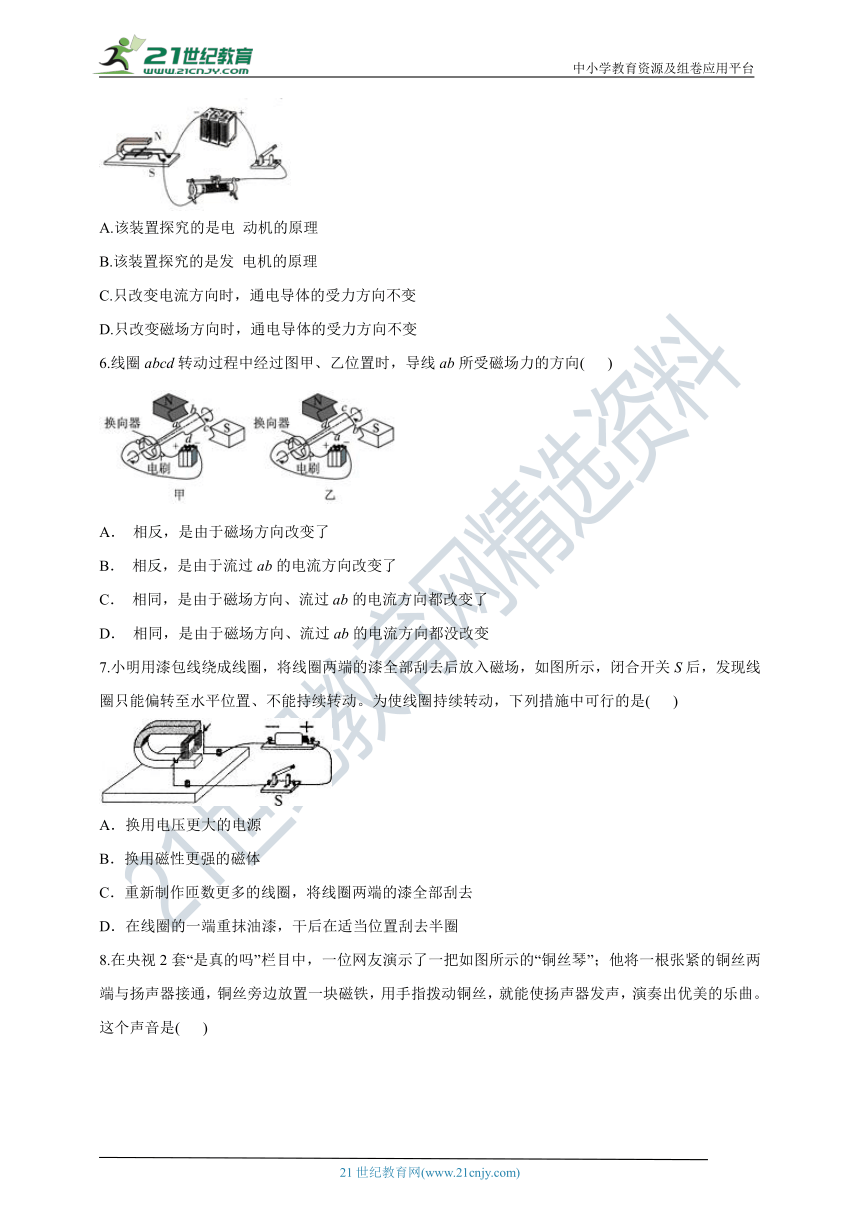

5.如图是探究“让通电导体在磁场中动起来”的装置图， 下列说法正确的是( )
A.该装置探究的是电 动机的原理
B.该装置探究的是发 电机的原理
C.只改变电流方向时，通电导体的受力方向不变
D.只改变磁场方向时，通电导体的受力方向不变
6.线圈abcd转动过程中经过图甲、乙位置时，导线ab所受磁场力的方向( )
A． 相反，是由于磁场方向改变了
B． 相反，是由于流过ab的电流方向改变了
C． 相同，是由于磁场方向、流过ab的电流方向都改变了
D． 相同，是由于磁场方向、流过ab的电流方向都没改变
7.小明用漆包线绕成线圈，将线圈两端的漆全部刮去后放入磁场，如图所示，闭合开关S后，发现线圈只能偏转至水平位置、不能持续转动。为使线圈持续转动，下列措施中可行的是( )
A．换用电压更大的电源
B．换用磁性更强的磁体
C．重新制作匝数更多的线圈，将线圈两端的漆全部刮去
D．在线圈的一端重抹油漆，干后在适当位置刮去半圈

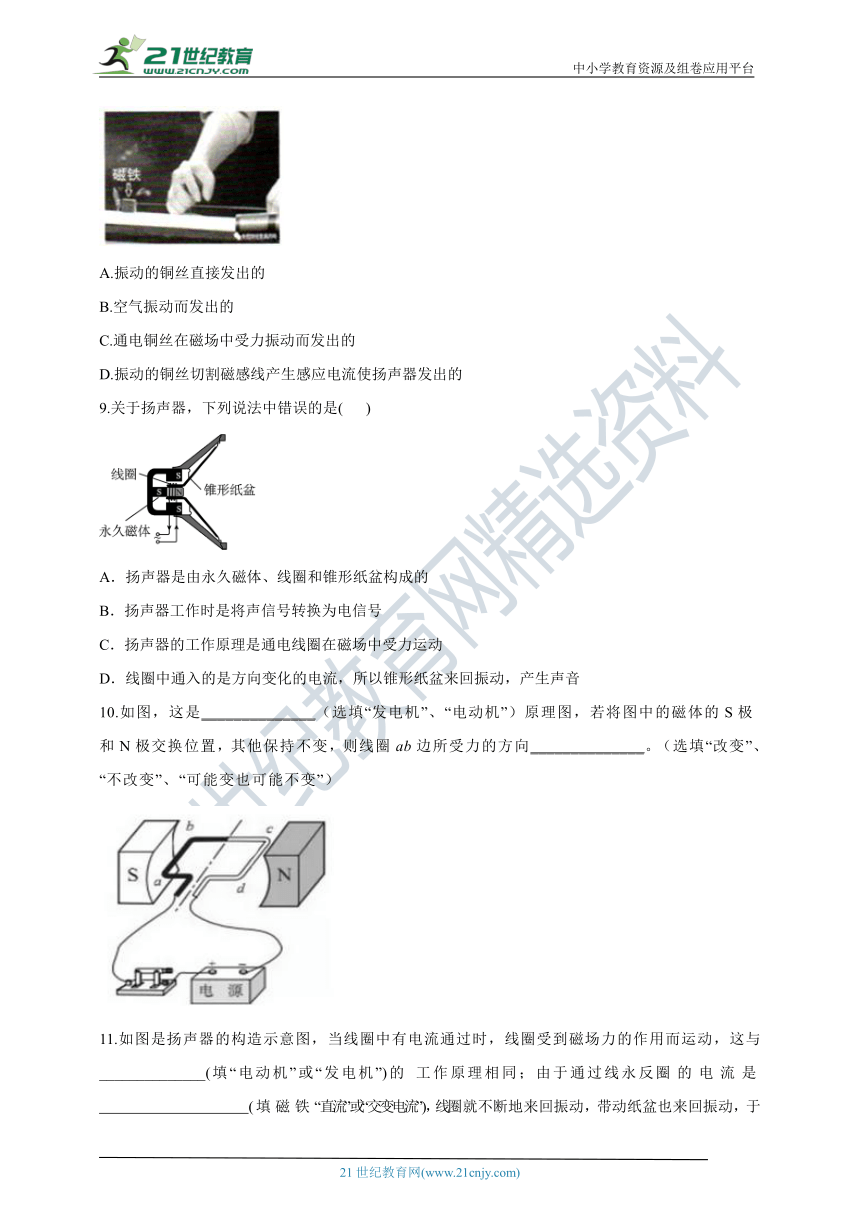

8.在央视2套“是真的吗”栏目中，一位网友演示了一把如图所示的“铜丝琴”；他将一根张紧的铜丝两端与扬声器接通，铜丝旁边放置一块磁铁，用手指拨动铜丝，就能使扬声器发声，演奏出优美的乐曲。这个声音是( )
A.振动的铜丝直接发出的
B.空气振动而发出的
C.通电铜丝在磁场中受力振动而发出的
D.振动的铜丝切割磁感线产生感应电流使扬声器发出的
9.关于扬声器，下列说法中错误的是( )
A．扬声器是由永久磁体、线圈和锥形纸盆构成的
B．扬声器工作时是将声信号转换为电信号
C．扬声器的工作原理是通电线圈在磁场中受力运动
D．线圈中通入的是方向变化的电流，所以锥形纸盆来回振动，产生声音
10.如图，这是______________（选填“发电机”、“电动机”）原理图，若将图中的磁体的S极和N极交换位置，其他保持不变，则线圈ab边所受力的方向______________。（选填“改变”、“不改变”、“可能变也可能不变”）

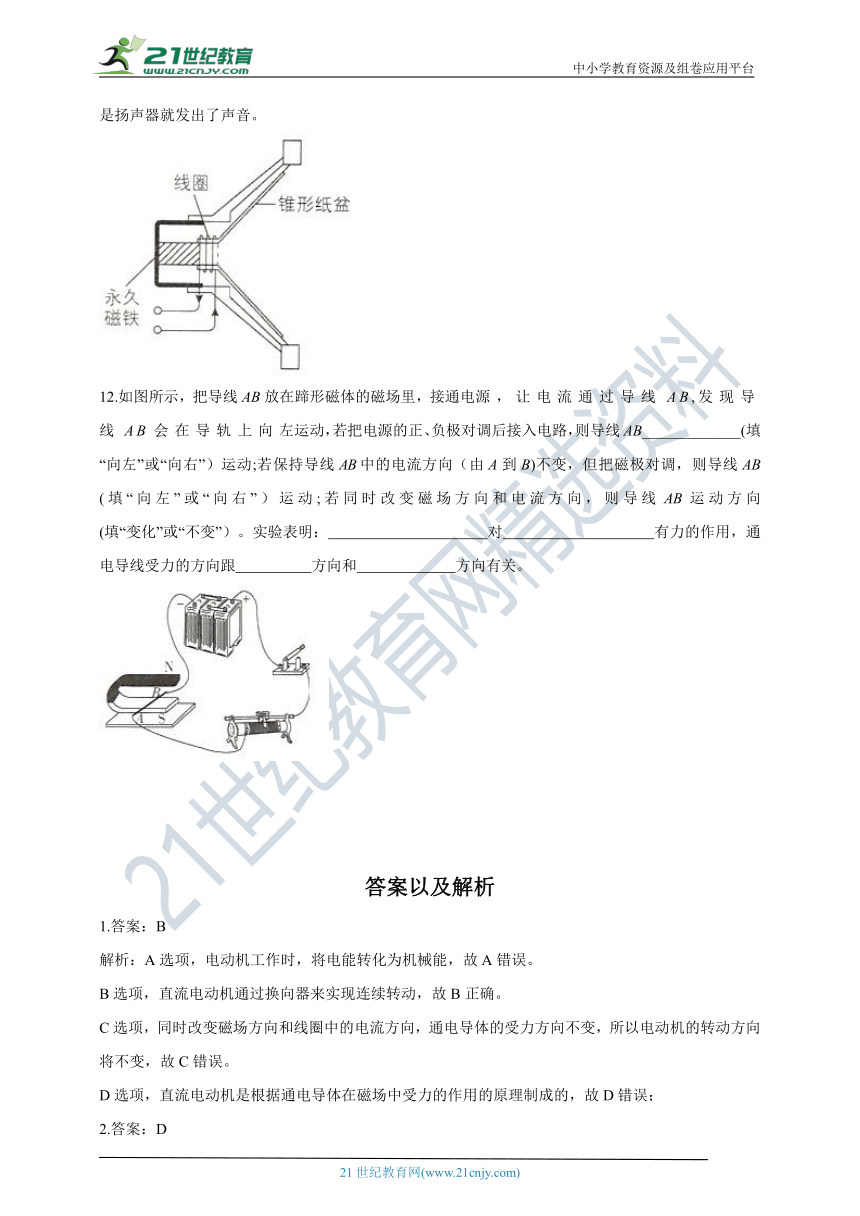

11.如图是扬声器的构造示意图，当线圈中有电流通过时，线圈受到磁场力的作用而运动，这与______________(填“电动机”或“发电机”)的 工作原理相同；由于通过线永反圈的电流是 (填磁铁“直流”或“交变电流”)，线圈就不断地来回振动，带动纸盆也来回振动，于是扬声器就发出了声音。
12.如图所示，把导线AB放在蹄形磁体的磁场里，接通电源，让电流通过导线AB,发现导线AB会在导轨上向左运动，若把电源的正、负极对调后接入电路，则导线AB_____________(填“向左”或“向右”）运动;若保持导线AB中的电流方向（由A到B)不变，但把磁极对调，则导线AB (填“向左”或“向右”）运动;若同时改变磁场方向和电流方向，则导线AB运动方向 (填“变化”或“不变”）。实验表明： 对 有力的作用，通电导线受力的方向跟 方向和 方向有关。
答案以及解析
1.答案：B
解析：A选项，电动机工作时，将电能转化为机械能，故A错误。
B选项，直流电动机通过换向器来实现连续转动，故B正确。
C选项，同时改变磁场方向和线圈中的电流方向，通电导体的受力方向不变，所以电动机的转动方向将不变，故C错误。
D选项，直流电动机是根据通电导体在磁场中受力的作用的原理制成的，故D错误；
2.答案：D
解析：直流电动机是根据通电线圈在磁场中受力转动原理制成的，为了使线圈能持续的转动下去，在输入电流时利用换向器来改变线圈中的电流方向，从而改变它两边的受力方向，即促使线圈连续转动。
3.答案：B
解析：根据题意知道，扬声器能发声的原理是：通电线圈在磁场中要受到力的作用，受力方向与电流方向和磁感线方向有关，当电流的方向或者磁感线的方向变得相反时，通电导线受力的方向也变得相反。由于线圈中的电流是交变电流，它的方向不断变化，线圈就不断地来回振动，带动纸盆也来回振动，于是扬声器就发出了声音。电磁起重机是利用电流的磁效应的原理制成的，故A不符合题意；电动机是利用通电导线在磁场中受力的作用的原理制成的，故B符合题意；电铃是利用电流的磁效应的原理制成的，故C不符合题意；小灯泡是利用电流的热效应工作的，故D不符合题意，故选B。
4.答案：C
解析：电动机是利用通电导线在磁场中受力的作用的原理工作的，故A错误：电动机工作过程中，消耗的电能大部分转化为机械能，有一部分电能转化成了内能，故B错误；使线圈连续 不停地转动下去是靠换向器来实现的，故C正确；电动机工作过程中，在线圈转至平衡位置时，换向器会迅速改变线圈中电流的方向，从而使线圈连续不停地转动下去，故D错误。
5.答案：A
解析：该装置中有电源提供电能，是研究通电导体在磁场中受力的装置，探究的是电动机的工作原理;磁场对通电导体的作用力的方向与电流方向、磁场方向有关，只改变电流方向或只改 变磁场方向都可以改变通电导体的受力方向。故选A。
6.答案：B
解析：分析甲乙两图中线圈所处的位置以及线圈与转向器的接触关系可知:图甲中电流从b流向a,图乙中电流从a流向b。又因为两图中磁场的方向相同,流过导线ab的电流方向相反,所以导线经过图甲、乙位置时所受磁场力的方向相反，故B选项正确。
7.答案：D
解析：将线圈两端的漆全部刮去后，没有了换向器，不能改变线圈中的电流方向，就不能改变线圈的受力方向，所以闭合开关S后，发现线只能转至水平位置，不能持续转动，要想让线圈持续转动，需增加换向器，即在线圈的一端重抹油漆，干后在适当位置刮去半圈，相当于添加一个换向器，使线圈能够持续转动，故D符合要求，A、B、C不符合要求。
8.答案：D
解析：由题意可知,我们听到的声音是由扬声器发出的，不是振动的铜丝直接发出的;铜丝与扬声器接通，构成了一个闭合电路，将铜丝放在磁场中（即铜丝旁边放置一块磁铁），当用手指 拨动铜丝时，实际上就是让铜丝在磁场中做切割磁感线运动，铜丝中就会产生感应电流，感应电流通过扬声器时,扬声器振动发出优美的乐曲。故选D。
9.答案：B
解析：A、扬声器由永久磁体、线圈和锥形纸盆构成的，故A正确；
B、扬声器工作时是将电信号转化为声信号，故B错误；
C、扬声器的工作原理是通电线圈在磁场中受力运动，故C正确；
D、线圈中通入的是方向变化的电流，线圈在磁场受力方向发生改变，使锥形纸盆来回振动，产生声音，故D正确。
10.答案：电动机；改变
解析：图中有电源，是电动机，是利用通电导线在磁场中受力的作用的原理工作的；
通电导线在磁场中受力的方向与磁场方向和电流方向有关，若将图中的磁体的S极和N极交换位置，改变磁场方向，其他保持不变，则线圈边所受力的方向改变。
11.答案：电动机 交变电流
解析：电动机是利用通电导线在磁场中受力的作用的原理制成的。当扬声器线圈中有电流通过时，线圈受到磁场力的作用而运动，这与电动机的工作原理相同；当线圈中通过交变电流时， 线圈受到磁场力的作用而来回振动，带动纸盆也来回振动，使扬声器发声。
12.答案：向右,向右,不变,磁场,通电导线,电流,磁场
解析：通电导线在磁场里的受力方向跟电流方向和磁场方向有关，若只改变电流方向，通电导线受力方向改变；只改变磁场方向，通电导线受力方向也改变；若同时改变电流方向和磁场方 向，通电导线受力方向不变。
