19.2家庭电路中电流过大的原因同步练习
1.制成家用保险丝的材料是( )
A.电阻率较大而熔点较高的铅锑合金 B.电阻率较大而熔点较低的铅锑合金
C.电阻率较小而熔点较高的铅锑合金 D.电阻率较小而熔点较低的铅锑合金
2.家庭电路中有时出现这样的现象，原来各用电器都在正常工作，当把手机充电器的插头插入插座时，家用所有的用电器都停止了工作，其原因可能是( )
A.这个插座的火线和零线原来就相接触形成了短路
B.插头插入这个插座时，导致火线和零线相接触形成了短路
C.插头与这个插座接触不良形成了断路
D.同时工作的用电器过多，导致干路电流过大，保险开关跳闸
3.家庭电路中的保险丝烧断了，原因可能是(　　)
A.电路短路 B.有人触电 C.灯泡的灯丝断了 D.零线出现断路
4.家庭电路中的保险丝不能用铜导线代替，这是由于铜导线(　　)
A.电阻率大，熔点高 B.电阻率大，熔点低 C.电阻率小，熔点高 D.电阻率小，熔点低
5.炎热的夏天，小明家来了许多客人.当他刚把家中第三只空调接入电路中时，家里所有的用电器都不工作了，检查发现保险丝断了，导致保险丝烧断的原因可能是(　　)
A.电路中用电器的总电功率过大 B.第三个空调的电路断路了
C.灯泡的灯丝烧断了 D.开关接触不良
6.某同学买了一盏台灯，将开关断开的台灯的插头插入原先插电磁炉的插座中，家中其他正常工作的用电器全部停止工作，检查保险丝被熔断，发生这一现象最有可能的原因可能是(　　)
A.台灯的电功率过大 B.台灯插的插座处原来有短路
C.插头处有短路 D.台灯的灯座处有短路
7.家里一盏电灯突然熄灭，用试电笔(又名“测电笔”)分别测试电路中的a、b、c、d四点(如图所示)，只有测a点时氖管发光，若电路中只有一处故障，则故障可能是(　　)

A.进户零线断路 B.灯泡L断路 C.开关S接触不良 D.导线cd断路
8.如图是常用的带有多插孔的插排。小明家插排的指示灯已经损坏，但闭合开关后插孔上连接的用电器仍可以正常工作。某一天小明家装修时将切割机插入插排，切割机工作时，家中的空气开关出现了“跳闸”现象。则下列说法中正确的是( )
A.插排上的插孔与指示灯是串联关系
B.“跳闸”的原因一定是电路发生了断路
C.“跳闸”的原因一定是电路发生了短路
D.“跳闸”的原因可能是电路总功率过大
9.小刚晚上做作业时，把台灯的插头插入插座，闭合台灯开关后，他家所有的照明灯都突然熄灭，检查发现总开关已跳闸，故障可能是(　　)
A.台灯插头处出现了短路 B.台灯灯泡处出现了短路
C.台灯开关的两接线碰线 D.插座处出现了短路
10.周末，小明在家看电视时感到口渴，于是他想用热水壶烧水，结果刚刚把热水壶的插头插入插座，电视机就立即停止工作，小明去检查了一下保险丝，发现保险丝熔断了，造成这种现象的故障可能是 (填“插座”或“插头”）短路,保险丝是利用电流的 效应工作的。
11.如图所示,用电水壶烧水时,若不慎有水溅入旁边的插座里,可能导致电路__________,使空气开关跳闸.
12.1.如图是安装了漏电保护器的家庭电路。当漏电保护器检测到通过图中A、B两处的电流不相等（即发生漏电)时，会迅速切断电路.从而起到保护作用。当家电维修人员在图中C处不慎触电时，漏电保护器 (填“会”或“不会”)切断电路。若人体电阻为.触电时通过人体的电流为______mA.
2.家庭电路中空气开关的作用是_____.

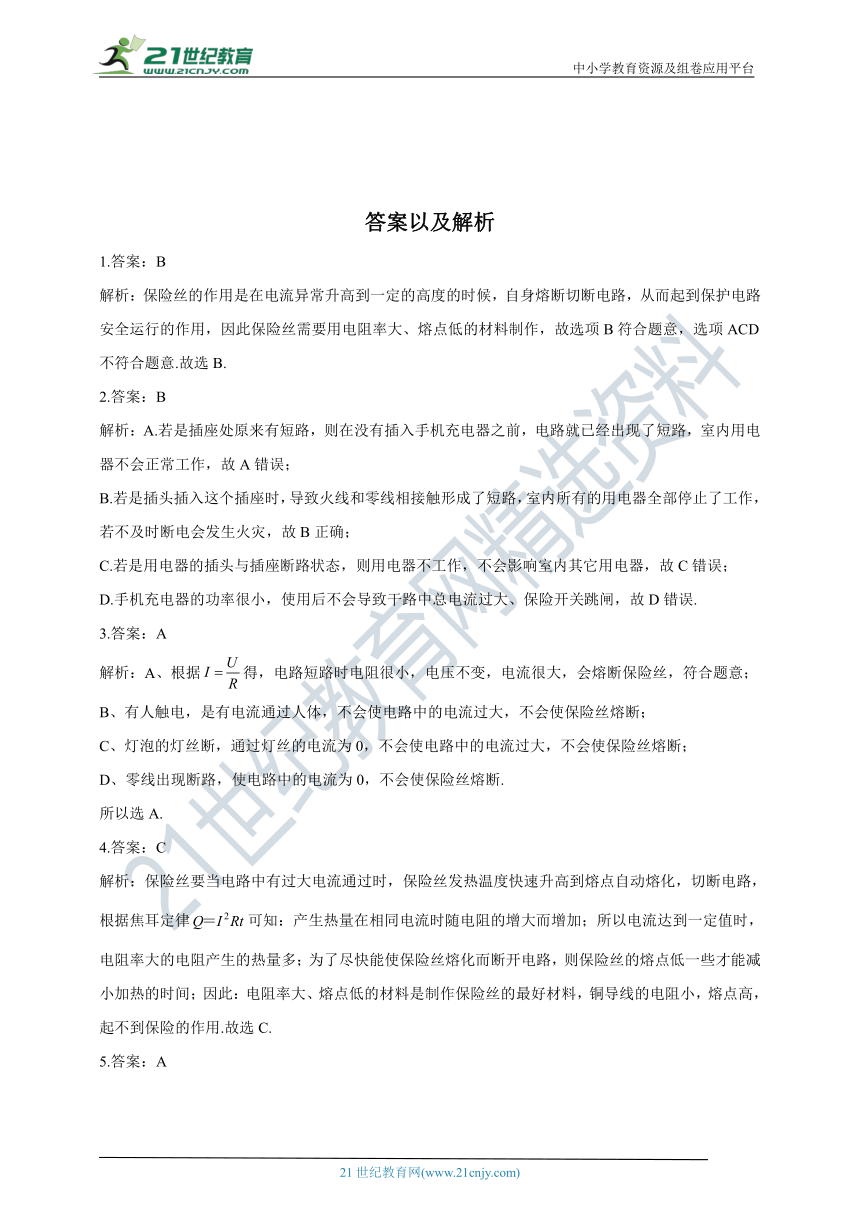

答案以及解析
1.答案：B
解析：保险丝的作用是在电流异常升高到一定的高度的时候，自身熔断切断电路，从而起到保护电路安全运行的作用，因此保险丝需要用电阻率大、熔点低的材料制作，故选项B符合题意，选项ACD不符合题意.故选B.
2.答案：B
解析：A.若是插座处原来有短路，则在没有插入手机充电器之前，电路就已经出现了短路，室内用电器不会正常工作，故A错误；
B.若是插头插入这个插座时，导致火线和零线相接触形成了短路，室内所有的用电器全部停止了工作，若不及时断电会发生火灾，故B正确；
C.若是用电器的插头与插座断路状态，则用电器不工作，不会影响室内其它用电器，故C错误；
D.手机充电器的功率很小，使用后不会导致干路中总电流过大、保险开关跳闸，故D错误.
3.答案：A
解析：A、根据得，电路短路时电阻很小，电压不变，电流很大，会熔断保险丝，符合题意；
B、有人触电，是有电流通过人体，不会使电路中的电流过大，不会使保险丝熔断；
C、灯泡的灯丝断，通过灯丝的电流为0，不会使电路中的电流过大，不会使保险丝熔断；
D、零线出现断路，使电路中的电流为0，不会使保险丝熔断.
所以选A.
4.答案：C
解析：保险丝要当电路中有过大电流通过时，保险丝发热温度快速升高到熔点自动熔化，切断电路，根据焦耳定律可知：产生热量在相同电流时随电阻的增大而增加；所以电流达到一定值时，电阻率大的电阻产生的热量多；为了尽快能使保险丝熔化而断开电路，则保险丝的熔点低一些才能减小加热的时间；因此：电阻率大、熔点低的材料是制作保险丝的最好材料，铜导线的电阻小，熔点高，起不到保险的作用.故选C.
5.答案：A
解析：由于空调机的电功率较大，当把第二台空调机接入电路中时，电路中至少已接入两台空调机，电路中的电流过大，保险丝迅速发热熔断，因此导致保险丝熔断的原因是电路中用电器的总功率过大.故选A.
6.答案：C
解析：保险丝被熔断的原因有两个：一是用电器的总功率过大，另一个是发生短路.根据生活常识知道，台灯的功率一般比较小，因此造成保险丝熔断的原因不会是台灯的功率过大，故A错误；若插座处原来有短路，没插插头时，保险丝就会熔断，故B错误；因为台灯开关是断开的，当台灯插头插入插座时，室内电灯全部熄灭，说明台灯的插头处有短路，故C正确；若灯座处短路，当插头插入插座后，由于台灯开关是断开的，整个电路应是断路，所以保险丝不会熔断，故D错误，综上所述故选C.
7.答案：C
解析：由题，用试电笔分别测试电路中的a、b、c、d四点，只有测a点时氖管发光，说明a与火线是接通的，bcd与火线间断开，故故障是开关处断路，即开关接触不良.故C正确，ABD错误.答案为C.
8.答案：D
解析：插排上的插孔与指示灯是并联的，故A错误;小明家将切割机插入插排，切割机工作时，家中的空气开关出现了“跳闸”现象.这说明切割机的功率过大，造成干路中电流过大.故D 正确.B、C错误.
9.答案：B
解析：A.如果是台灯插头处出现了短路，不闭合开关，也会跳闸，故A不符合题意；
B.如果台灯灯泡处出现了短路，则闭合开关时才会短路电源，故B符合题意；
C.如果台灯开关的两接线碰线，闭合开关，两接线必须相碰，这是正常的现象，故C不符题意；
D.如果插座处出现了短路，不插台灯，电源也会被短路，故D不符题意。
故选B。
10.答案：插头 热
解析：由生活常识可知，总功率过大时,一般是过一会儿保险 丝才熔断，不会立即熔断。由刚刚把热水壶的插头插入插座， 电视机就立即停止工作，可以判断，最有可能的故障是插头处 有短路。保险丝是用电阻率大、熔点低的铅锑合金制成的，在电流过大时，产生较多的热量，可自行熔断，保护电路，故保险 丝是利用电流的热效应工作的。
11.答案：短路
解析：若不慎有水溅入旁边的插座里,会造成电路短路,电路电流过大,使空气开关跳闸。
12.答案：1.;22 2.当电路中的电流过大时，空气开关能自动切断电路
解析：正常情况下，用电器通过火线、零线和供电系统中的电源构成闭合电路.不应该有电流直接流入大地，即通过火线与零线中的电流大小是相等.如果维修人员在图中C处不慎触电时.就有电流通过人体直接流入大地.造成电路中火线和零线中的电流不相等，所以漏电保护器会自动切断电路，对人体起保护作用.触电时通过人体的电流.2.空气开关安装在电能表后的干路上，一旦家庭电路电流过大，空气开关自动断开，切断电路，俗称跳闸。
