人教版九年级全一册物理习题课件 第20章 20.4电动机（39张ppt)

第二十章 电与磁
第4节　电动机
1
2
3
4
5
6
提示：点击 进入习题
答案呈现
C
A
B
磁场；右；大　

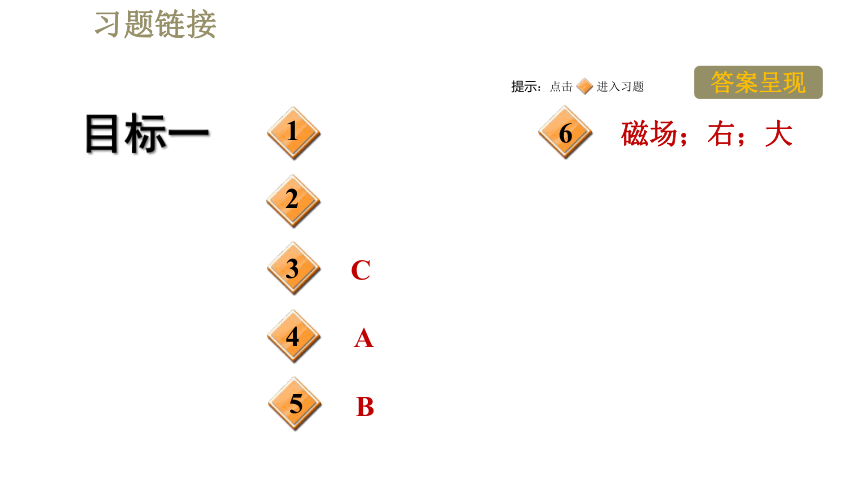

目标一
1
2
3
4
5
6
提示：点击 进入习题
答案呈现
D
B

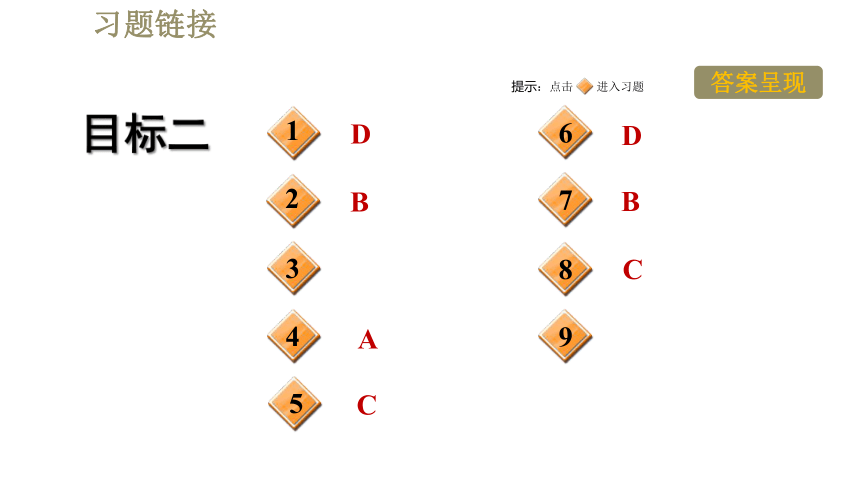

目标二
7
8
9
A
C
D
B
C

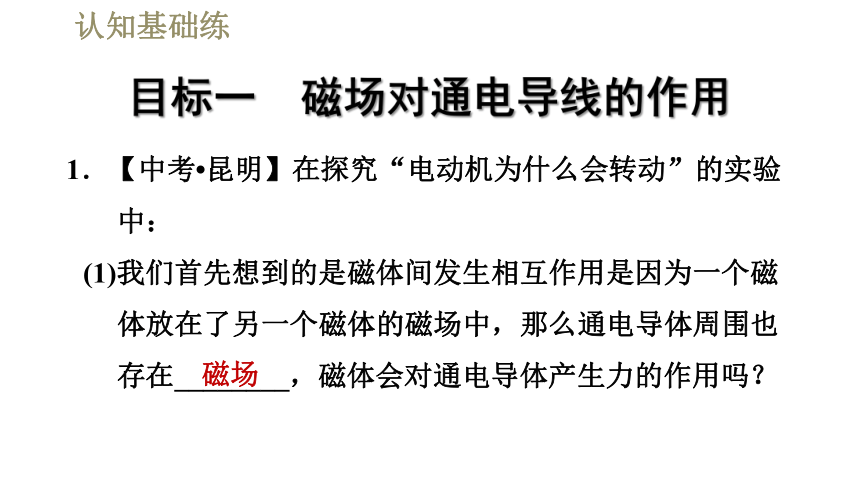

1．【中考?昆明】在探究“电动机为什么会转动”的实验中：
(1)我们首先想到的是磁体间发生相互作用是因为一个磁体放在了另一个磁体的磁场中，那么通电导体周围也存在________，磁体会对通电导体产生力的作用吗？
目标一　磁场对通电导线的作用
磁场

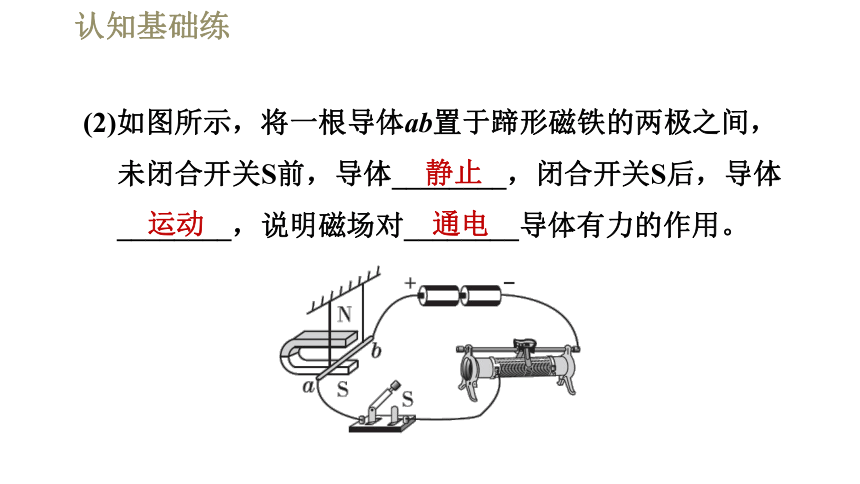

(2)如图所示，将一根导体ab置于蹄形磁铁的两极之间，未闭合开关S前，导体________，闭合开关S后，导体________，说明磁场对________导体有力的作用。
静止
运动
通电

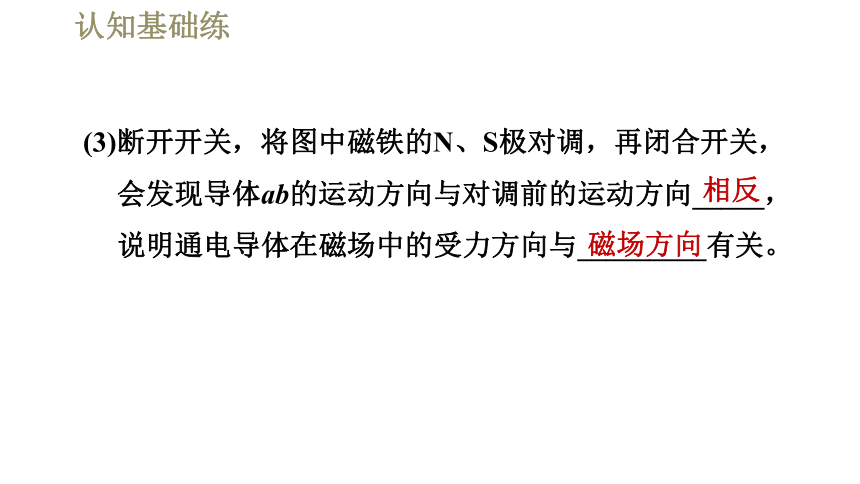

(3)断开开关，将图中磁铁的N、S极对调，再闭合开关，会发现导体ab的运动方向与对调前的运动方向_____，说明通电导体在磁场中的受力方向与_________有关。
相反
磁场方向

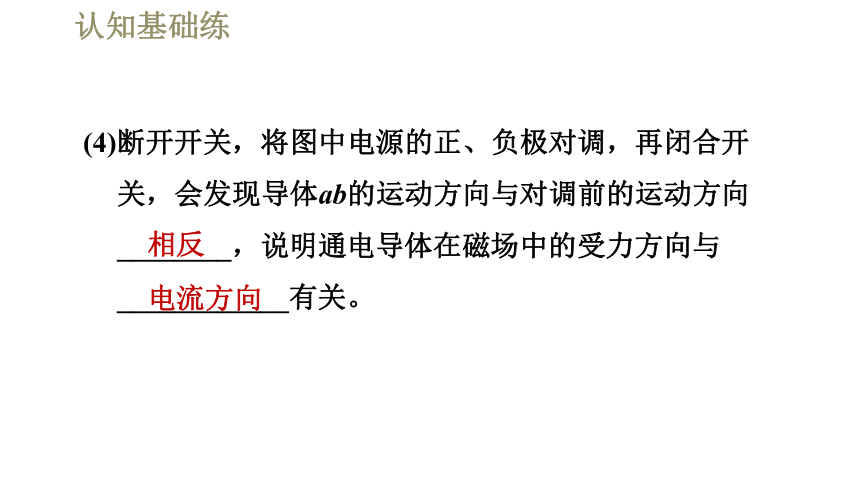

(4)断开开关，将图中电源的正、负极对调，再闭合开关，会发现导体ab的运动方向与对调前的运动方向________，说明通电导体在磁场中的受力方向与____________有关。
相反
电流方向

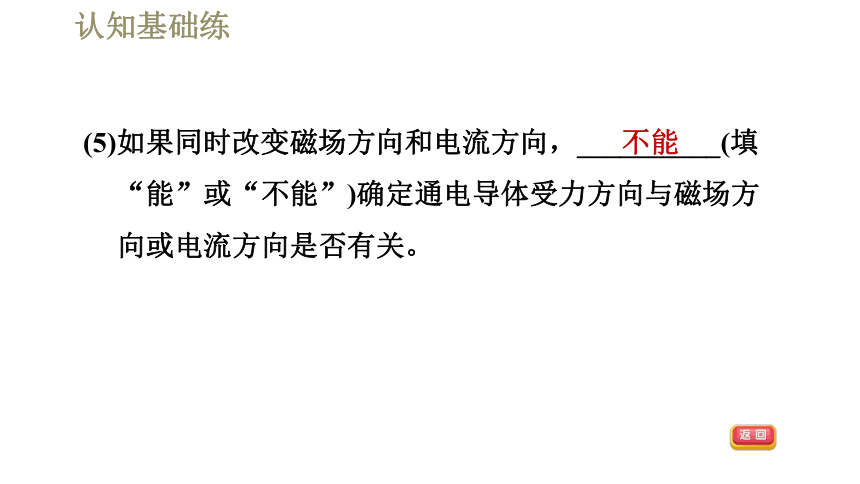

(5)如果同时改变磁场方向和电流方向，__________(填“能”或“不能”)确定通电导体受力方向与磁场方向或电流方向是否有关。
不能

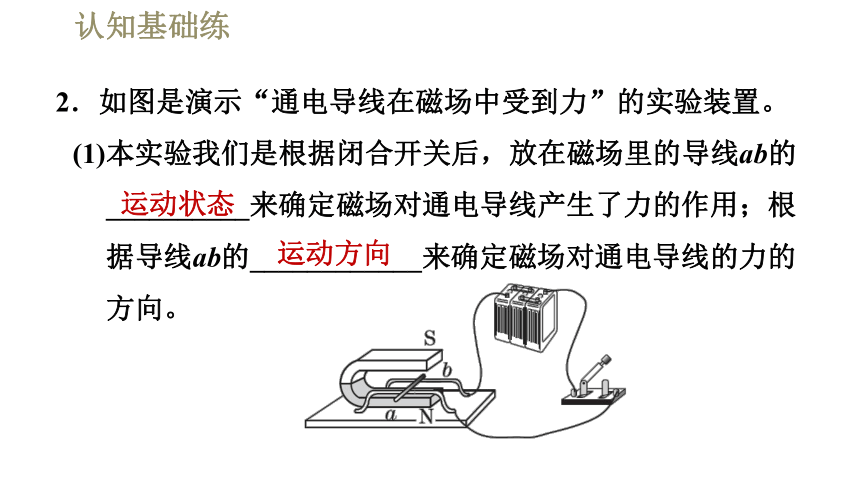

2．如图是演示“通电导线在磁场中受到力”的实验装置。
(1)本实验我们是根据闭合开关后，放在磁场里的导线ab的__________来确定磁场对通电导线产生了力的作用；根据导线ab的____________来确定磁场对通电导线的力的方向。
运动状态
运动方向

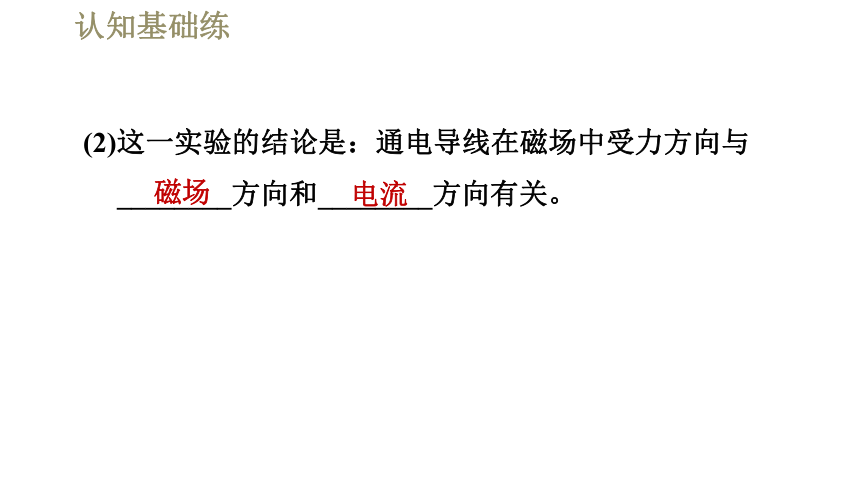

(2)这一实验的结论是：通电导线在磁场中受力方向与________方向和________方向有关。
磁场
电流

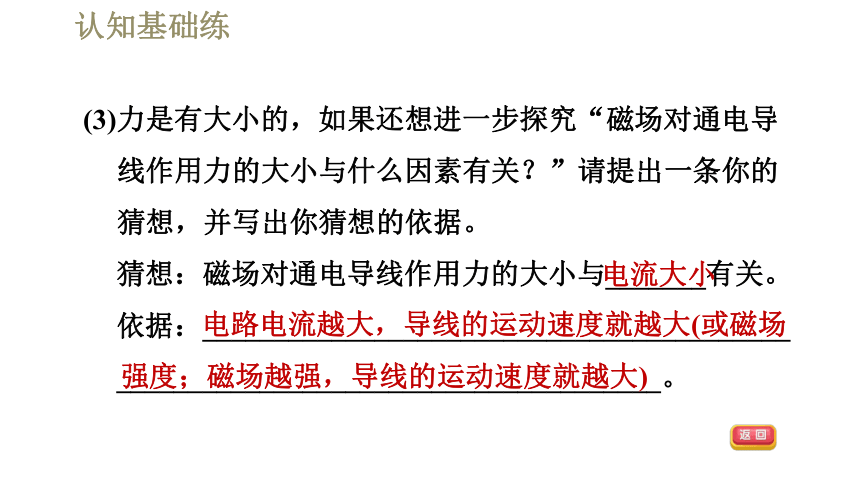

(3)力是有大小的，如果还想进一步探究“磁场对通电导线作用力的大小与什么因素有关？”请提出一条你的猜想，并写出你猜想的依据。
猜想：磁场对通电导线作用力的大小与_______有关。
依据：_________________________________________
______________________________________。
电流大小
电路电流越大，导线的运动速度就越大(或磁场
强度；磁场越强，导线的运动速度就越大)

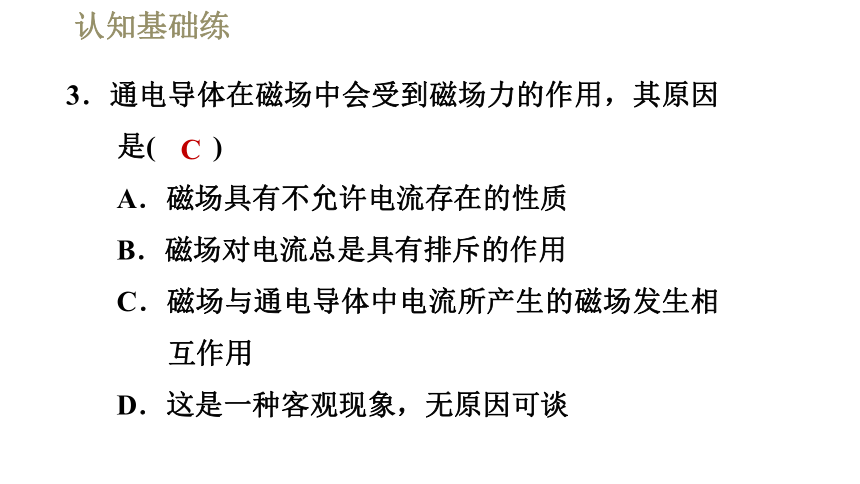

3．通电导体在磁场中会受到磁场力的作用，其原因是(　　)　
A．磁场具有不允许电流存在的性质
B．磁场对电流总是具有排斥的作用
C．磁场与通电导体中电流所产生的磁场发生相互作用
D．这是一种客观现象，无原因可谈
C
【点拨】通电导体的周围存在着磁场，把通电导体放入磁场中，磁场与电流产生的磁场相互作用，则通电导体在磁场中会受到磁场力的作用。
4．【2020?宿迁】如图所示，当闭合开关的瞬间，导体棒AB水平向右运动；若同时对调电源与磁体的两极，再次闭合开关时，导体棒AB的运动方向是(　　)
A．水平向右
B．水平向左
C．竖直向上
D．竖直向下
A
【点拨】通电导体在磁场中的受力方向与电流的方向和磁场的方向有关，同时对调电源与磁体的两极，即同时改变电流的方向和磁场的方向，则导体受力方向不变。
5．【2020·广州】矩形铜线框在某磁场中的位置如图所示，ab、bc、ed和fe段都受到该磁场的作用力，下列哪两段受到该磁场的作用力方向相同(　　)
A．ab段与bc段
B．ab段与ed段
C．ab段与fe段
D．fe段与ed段
B
【点拨】图中磁场方向相同，要判断哪两段受到该磁场的作用力方向相同，则需要找出电流方向相同的两段，由题图可知，ab和ed电流方向相同，受到磁场作用力方向相同；ef和cb电流方向相同，受到磁场作用力方向相同。正确选项为B。
6．【2020?徐州】如图所示，铝棒用导线悬挂在磁体两极之间，通电后铝棒向左侧摆动，这是因为受到了________对它的作用力；若改变电流方向，通电后铝棒将向________侧摆动；若铝棒中
的电流变大，铝棒的摆动幅度将变
________。
磁场
右
大
【点拨】铝棒用导线悬挂在磁体两极之间，通电后铝棒向左侧摆动，是因为受到了磁场对它的作用力；力的方向与磁场方向及电流方向有关，若只改变电流方向，通电后铝棒受力方向改变，将向右侧摆动；若铝棒中的电流变大，铝棒受力变大，摆动幅度将变大。
1．【2020?山西】小明用漆包线、两节干电池、磁铁等器材，成功制作了一个小小电动机。他想改变电动机线圈转动的方向，下列方法可行的是(　　)　
A．只增强磁铁的磁性
B．只增加线圈的匝数
C．只增大线圈中的电流
D．只将磁铁的磁极对调
目标二　电动机
D
2．【2019?邵阳】电动自行车、电动摩托车、电动汽车、电动公交车等已广泛应用于现代生活中，它们都是利用电动机来工作的，电动机工作过程中能量转化情况主要是(　　)
A．电能转化成热能 　 B．电能转化成机械能
C．机械能转化成电能 　D．太阳能转化成机械能
B
3．【2020?连云港】白炽灯是一种电流通过灯丝，灯丝发热发光的照明电器，将强磁体靠近通电白炽灯的灯丝，如图所示，可以观察到灯丝________，说明________________________，由此原理可以制成________。
抖动
通电导体在磁场中受力运动
电动机
4．某机器的能量流向如图所示，则该机器可能是(　　)
A．电动机　 B．发电机　 C．热机　 D．电热水器
A
【点拨】热机将内能转化为机械能；电动机将电能转化为机械能；发电机将机械能转化为电能；电热水器将电能转化为内能。
5．【2019?苏州】关于电动自行车，下列说法不正确的是(　　)
A．废旧电瓶会污染环境，不可随意处置
B．电流具有热效应，长时间充电有火灾隐患
C．车上装有电动机，其工作原理是电磁感应
D．要使车加速前进，可增大通过电动机的电流
C
【点拨】电动机的工作原理是通电导体在磁场中受到力的作用，故C错误。
6．在实验课上，某同学想观察直流电动机模型的工作情况，于是将其接入电路，各部分连接完好，结果电动机却不工作，他用手轻轻碰了一下线圈之后，线圈开始正常转动，你能帮他分析一下原因吗(　　)
A．线圈中的电流太小 　B．电源电压太低
C．铜环与电刷接触不良 　D．线圈刚好在平衡位置
D
【点拨】线圈中的电流太小，电源电压太低，线圈所受的磁场力小于摩擦力时，即使轻推线圈，电动机也不会转动，故A、B错误；铜环与电刷接触不良，电路中没有电流，电动机始终不会工作，故C错误；线圈刚好在平衡位置时，线圈的两端受力平衡，处于平衡状态，无法转动，此时用手轻轻碰一下线圈，线圈离开平衡位置，能正常转动，故D正确。
7．收音机、电视机、音响里都有扬声器(如图)，扬声器的工作原理是(　　)
A．磁极间相互作用规律
B．磁场对通电导线有力的作用
C．电流周围存在磁场
D．电流的热效应
B
【点拨】容易由于不理解扬声器与电动机结构、原理的相似性而导致错误。扬声器是把电信号转换成声信号的一种装置，它主要由固定的永久磁体、线圈和锥形纸盆构成。当线圈中通过变化的电流时，根据磁场对通电导线有力的作用的原理知，通电线圈会在永久磁体的磁场中受到变化的力的作用，即线圈所受力时而排斥，时而吸引，从而使得线圈振动，将电能转化为机械能，同时线圈的振动也会带动纸盆来回振动，于是扬声器就发出了声音。
8．【中考?淮安】常用的磁电式电流表的结构如图所示，线圈与接线柱相连。当通以图示方向的电流时，线圈带动指针向左偏转。下列有关说法正确的是(　　)
A．当通以相反方向电流时，电流表指针仍
向左偏转
B．此电流表工作时机械能转化为电能
C．此电流表是利用通电线圈在磁场中受
力转动的原理制成的
D．此电流表是利用电流的磁效应来工作的
C
【点拨】当通以相反方向电流时，电流表指针会向右偏转，故A错误；电流表工作时将电能转化为机械能，故B错误；电流表是利用通电线圈在磁场中受力转动的原理制成的，故C正确，D错误。
9．如图甲中的线圈abcd位于磁场中：
(1)通电后，cd段导线的电流方向____________(填“由c到d”或“由d到c”)。
由c到d
【点拨】根据图示信息，电流从电源的正极出发回到负极，线圈中cd段导线的电流方向由c到d。
(2)cd段导线受磁场力的方向如图甲所示，在图甲中画出ab段导线受磁场力的方向。
解：如图所示。
【点拨】ab段导线的电流方向和cd段导线的电流方向相反，磁场方向不变，则ab段导线受磁场力的方向与cd段相反。
(3)当线圈转到竖直位置时，如图乙所示，ab段和cd段导线受到的力是平衡力。物理学中把这一位置叫做____________，线圈最终
将在这一位置静止。
平衡位置
【点拨】图乙中，ab段导线受到竖直向上的力，cd段导线受到竖直向下的力，因此，线圈abcd受到的磁场力是一对平衡力，线圈abcd最终将在图中位置保持静止。
(4)为了使线圈能够持续转动，可以在电路中接入_____。
换向器
【点拨】电动机换向器的作用：在线圈由于惯性刚转过平衡位置时，改变线圈中的电流方向，从而改变线圈受力方向，让线圈abcd能够持续转动。
