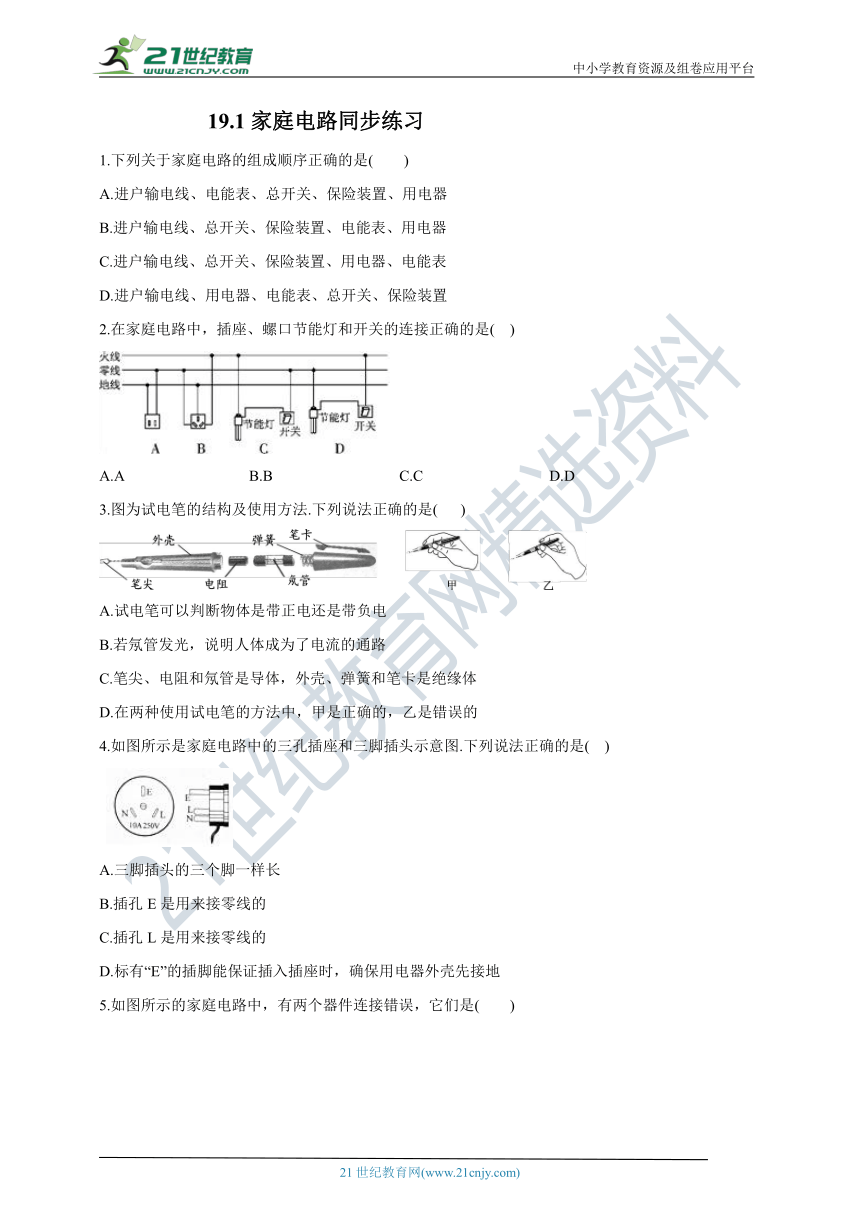

19.1家庭电路同步练习
1.下列关于家庭电路的组成顺序正确的是(　　)
A.进户输电线、电能表、总开关、保险装置、用电器
B.进户输电线、总开关、保险装置、电能表、用电器
C.进户输电线、总开关、保险装置、用电器、电能表
D.进户输电线、用电器、电能表、总开关、保险装置
2.在家庭电路中，插座、螺口节能灯和开关的连接正确的是( )
A.A B.B C.C D.D
3.图为试电笔的结构及使用方法.下列说法正确的是( )
A.试电笔可以判断物体是带正电还是带负电
B.若氖管发光，说明人体成为了电流的通路
C.笔尖、电阻和氖管是导体，外壳、弹簧和笔卡是绝缘体
D.在两种使用试电笔的方法中，甲是正确的，乙是错误的
4.如图所示是家庭电路中的三孔插座和三脚插头示意图.下列说法正确的是( )

A.三脚插头的三个脚一样长
B.插孔E是用来接零线的
C.插孔L是用来接零线的
D.标有“E”的插脚能保证插入插座时，确保用电器外壳先接地

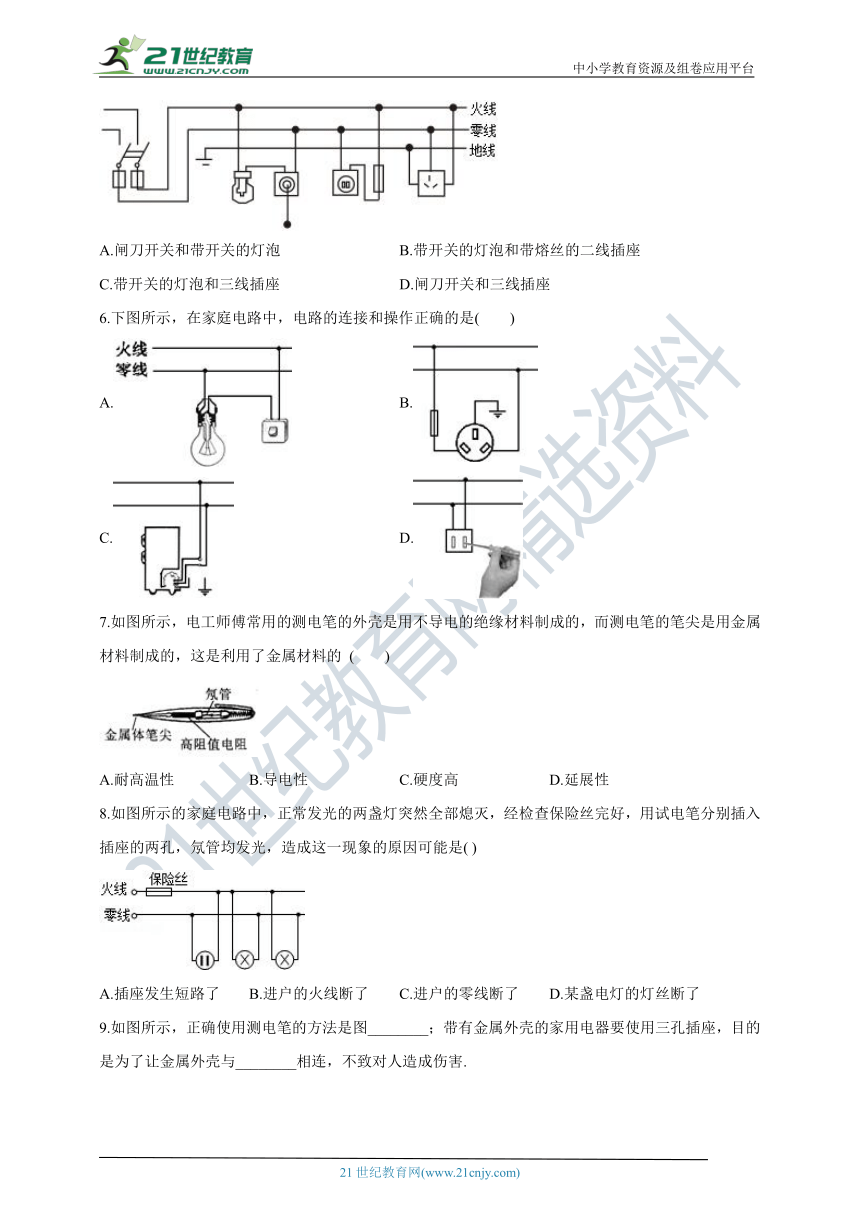

5.如图所示的家庭电路中，有两个器件连接错误，它们是(　　)
A.闸刀开关和带开关的灯泡 B.带开关的灯泡和带熔丝的二线插座
C.带开关的灯泡和三线插座 D.闸刀开关和三线插座
6.下图所示，在家庭电路中，电路的连接和操作正确的是(　　)
A. B.
C. D.
7.如图所示，电工师傅常用的测电笔的外壳是用不导电的绝缘材料制成的，而测电笔的笔尖是用金属材料制成的，这是利用了金属材料的 ( )
A.耐高温性 B.导电性 C.硬度高 D.延展性
8.如图所示的家庭电路中，正常发光的两盏灯突然全部熄灭，经检查保险丝完好，用试电笔分别插入插座的两孔，氖管均发光，造成这一现象的原因可能是( )
A.插座发生短路了 B.进户的火线断了 C.进户的零线断了 D.某盏电灯的灯丝断了
9.如图所示，正确使用测电笔的方法是图________；带有金属外壳的家用电器要使用三孔插座，目的是为了让金属外壳与________相连，不致对人造成伤害.

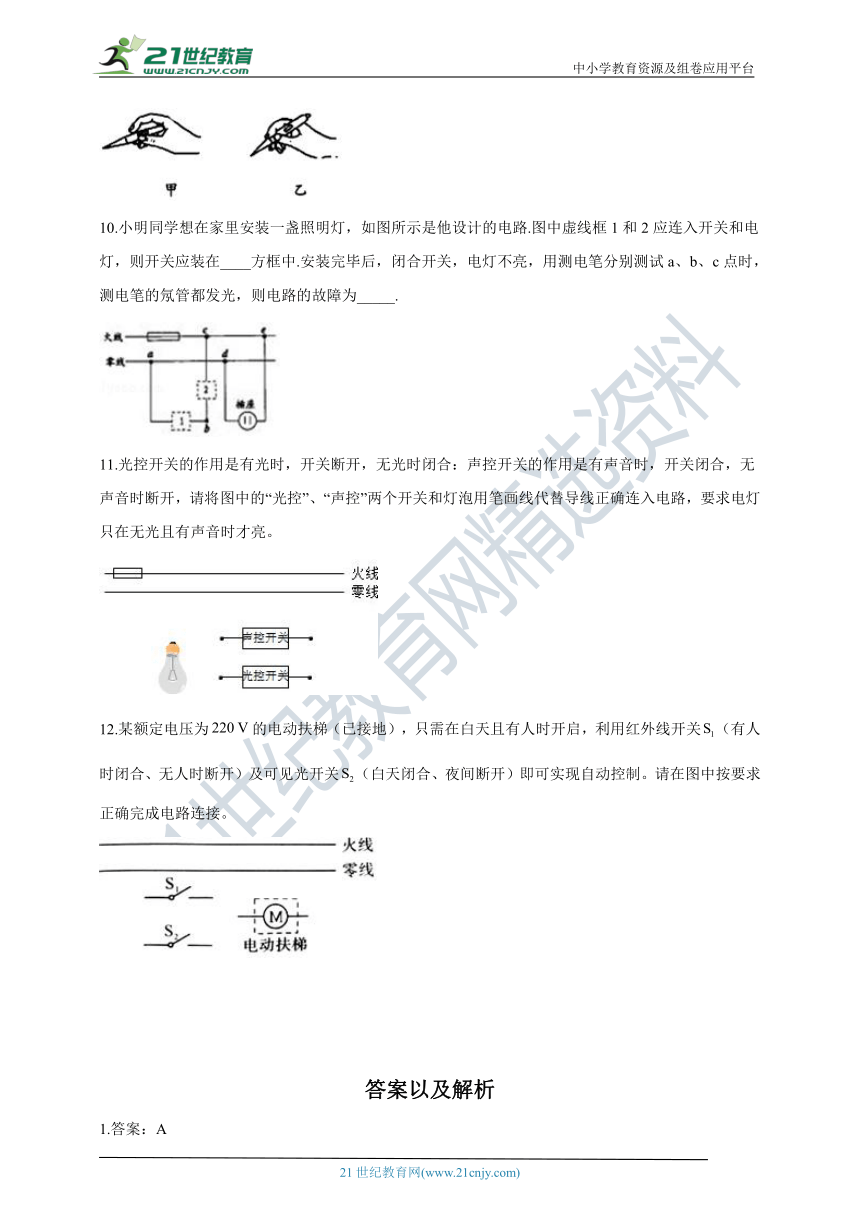

10.小明同学想在家里安装一盏照明灯，如图所示是他设计的电路.图中虚线框1和2应连入开关和电灯，则开关应装在____方框中.安装完毕后，闭合开关，电灯不亮，用测电笔分别测试a、b、c点时，测电笔的氖管都发光，则电路的故障为_____.
11.光控开关的作用是有光时，开关断开，无光时闭合：声控开关的作用是有声音时，开关闭合，无声音时断开，请将图中的“光控”、“声控”两个开关和灯泡用笔画线代替导线正确连入电路，要求电灯只在无光且有声音时才亮。
12.某额定电压为的电动扶梯（已接地），只需在白天且有人时开启，利用红外线开关（有人时闭合、无人时断开）及可见光开关（白天闭合、夜间断开）即可实现自动控制。请在图中按要求正确完成电路连接。
答案以及解析
1.答案：A

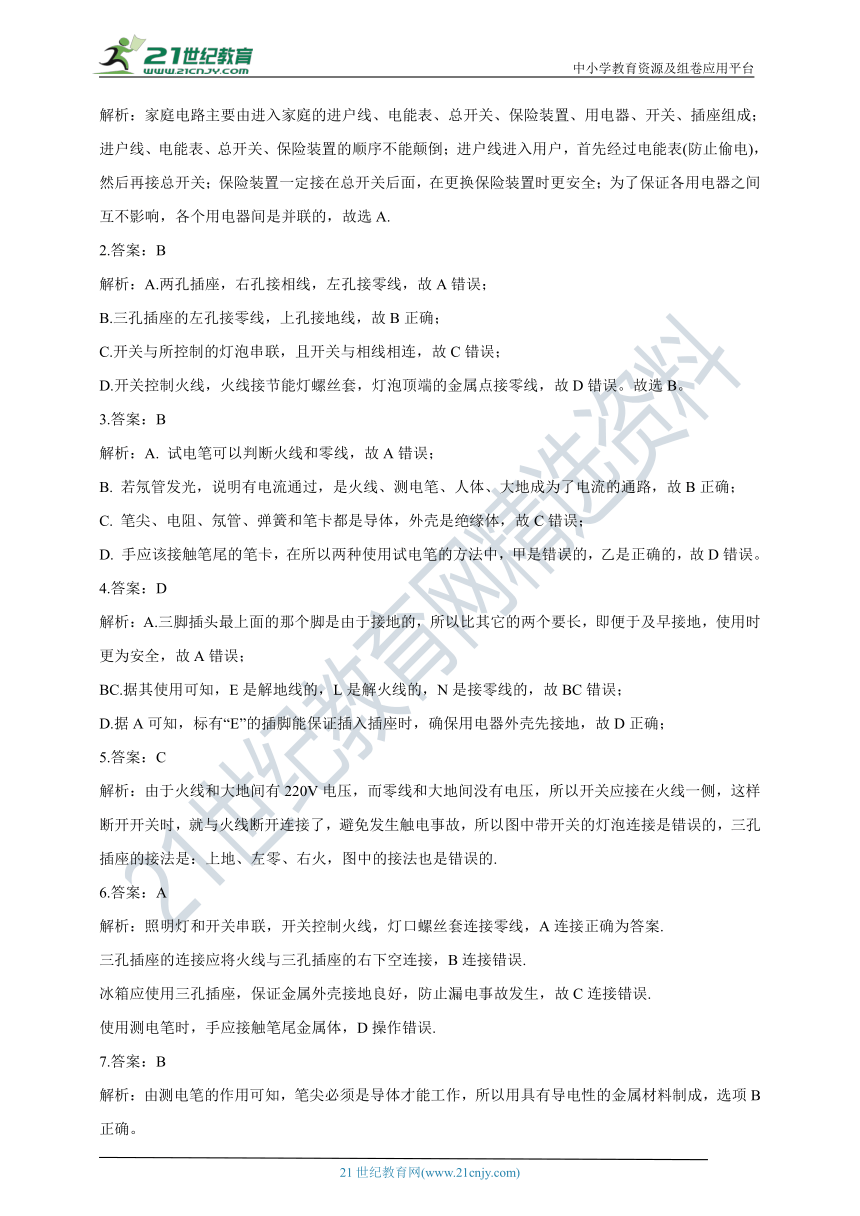

解析：家庭电路主要由进入家庭的进户线、电能表、总开关、保险装置、用电器、开关、插座组成；进户线、电能表、总开关、保险装置的顺序不能颠倒；进户线进入用户，首先经过电能表(防止偷电)，然后再接总开关；保险装置一定接在总开关后面，在更换保险装置时更安全；为了保证各用电器之间互不影响，各个用电器间是并联的，故选A.
2.答案：B
解析：A.两孔插座，右孔接相线，左孔接零线，故A错误；
B.三孔插座的左孔接零线，上孔接地线，故B正确；
C.开关与所控制的灯泡串联，且开关与相线相连，故C错误；
D.开关控制火线，火线接节能灯螺丝套，灯泡顶端的金属点接零线，故D错误。故选B。
3.答案：B
解析：A. 试电笔可以判断火线和零线，故A错误；
B. 若氖管发光，说明有电流通过，是火线、测电笔、人体、大地成为了电流的通路，故B正确；
C. 笔尖、电阻、氖管、弹簧和笔卡都是导体，外壳是绝缘体，故C错误；
D. 手应该接触笔尾的笔卡，在所以两种使用试电笔的方法中，甲是错误的，乙是正确的，故D错误。
4.答案：D
解析：A.三脚插头最上面的那个脚是由于接地的，所以比其它的两个要长，即便于及早接地，使用时更为安全，故A错误；
BC.据其使用可知，E是解地线的，L是解火线的，N是接零线的，故BC错误；
D.据A可知，标有“E”的插脚能保证插入插座时，确保用电器外壳先接地，故D正确；
5.答案：C
解析：由于火线和大地间有220V电压，而零线和大地间没有电压，所以开关应接在火线一侧，这样断开开关时，就与火线断开连接了，避免发生触电事故，所以图中带开关的灯泡连接是错误的，三孔插座的接法是：上地、左零、右火，图中的接法也是错误的.
6.答案：A
解析：照明灯和开关串联，开关控制火线，灯口螺丝套连接零线，A连接正确为答案.
三孔插座的连接应将火线与三孔插座的右下空连接，B连接错误.
冰箱应使用三孔插座，保证金属外壳接地良好，防止漏电事故发生，故C连接错误.
使用测电笔时，手应接触笔尾金属体，D操作错误.
7.答案：B
解析：由测电笔的作用可知，笔尖必须是导体才能工作，所以用具有导电性的金属材料制成，选项B正确。
故选B。
8.答案：C
解析：A.插座处发生短路，会使保险丝熔断，故A错；B.进户线的火线断了，试电笔的氖管不会发光，故B错；C.试电笔能亮，说明火线上有电，而零线上本该不亮，但也亮了，说明是进户线的零线开路了，故C正确；D.因各灯并联，互不影响，某个电灯的灯丝烧断了，其它灯仍还亮，故D错.故选C.
9.答案：甲；大地
解析：使用测电笔时，笔尖接触被检测的导线，如果手不接触笔尾金属体时，笔尖无论接触火线还是零线，氖管都不发光；所以手一定要接触笔尾的金属体，氖管发光时接触的是火线，氖管不发光时接触的是零线，故甲正确、乙错误；家庭电路中，人体触电原因是人体直接或间接接触火线，金属外壳的用电器的外壳一定要接地，避免金属外壳用电器漏电时发生触电事故.
10.答案：2；零线断路
解析： 保险丝接在火线上，开关应接在灯与火线之间.因此开关应接在2处.当测电笔分别测试a、b、c点时，测电笔的氖管都发光，说明火线上有电，而零线处不该亮，但也亮了，说明通过电灯、开关与火线相通了，故零线断路.

11.答案：由题意可知，电灯只在无光且有声音时才亮，则声控开关和光控开关串联共同控制电灯，且开关要接在火线上；图中为螺丝口灯泡，根据安全用电的要求，开关应与灯泡顶端的金属点相连，零线直接接到灯泡的螺旋套上，如下图所示：
解析：由题意可知，电灯只在无光且有声音时才亮，说明两开关不能独立工作即为串联，同时要注意开关要接在火线上，另外还要考虑螺丝口灯泡的连线方法。
本题考查了家庭电路的连接，根据题意得出两开关的连接方式是关键，同时要注意安全用电原则的应用。
12.答案：如图所示
解析：由题意知，在白天且有人时电动扶梯才能启动，说明两个开关串联后共同控制电动机，根据安全用电的原则，开关应接在火线上；所以，从火线开始，用导线将两个开关串联，再连接电动扶梯的电动机，最后回到零线。如图所示：
