第十九章 生活用电
第1节　家庭电路
1
2
3
4
5
6
提示：点击 进入习题

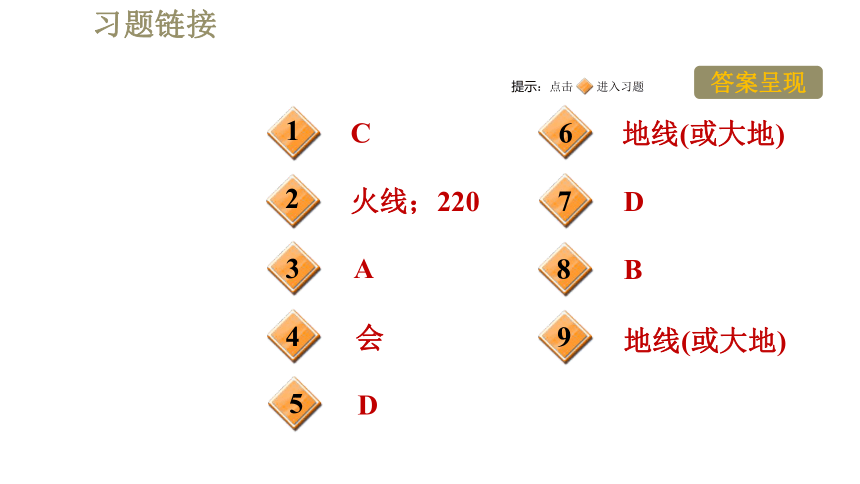

答案呈现
7
8
9
C
火线；220
A
会
D
地线(或大地)
D
B
地线(或大地)

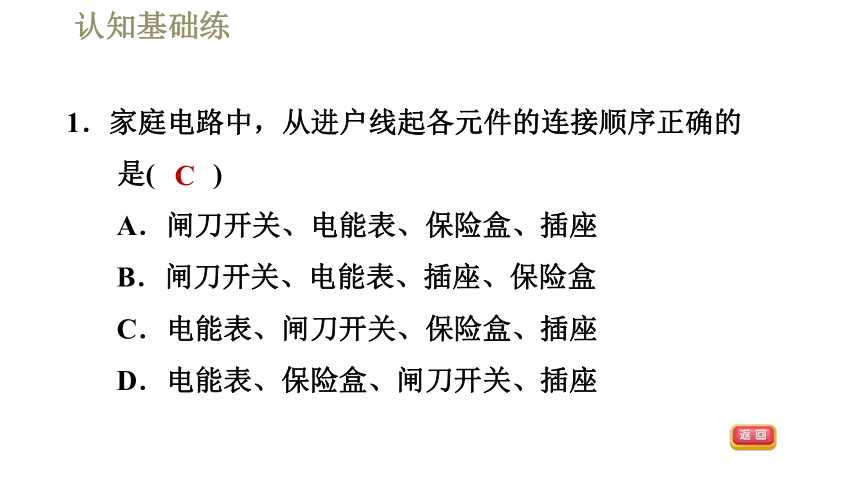

1．家庭电路中，从进户线起各元件的连接顺序正确的是(　　)
A．闸刀开关、电能表、保险盒、插座
B．闸刀开关、电能表、插座、保险盒
C．电能表、闸刀开关、保险盒、插座
D．电能表、保险盒、闸刀开关、插座
C

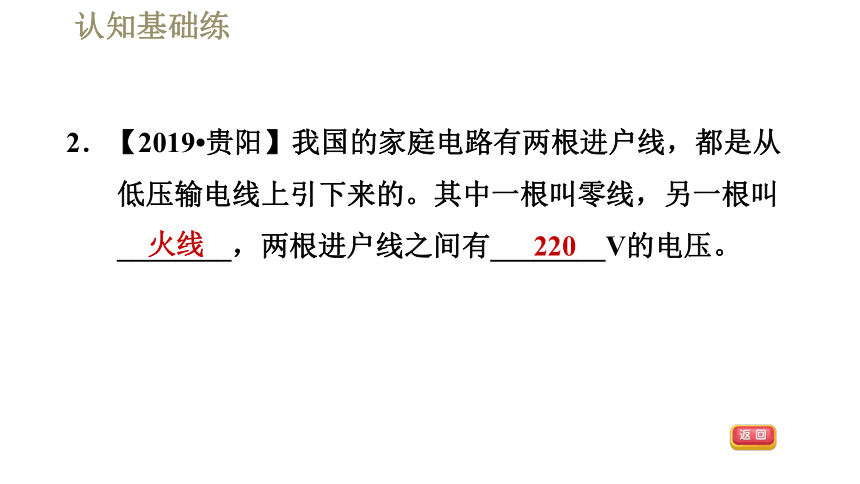

2．【2019?贵阳】我国的家庭电路有两根进户线，都是从低压输电线上引下来的。其中一根叫零线，另一根叫________，两根进户线之间有________V的电压。
火线
220

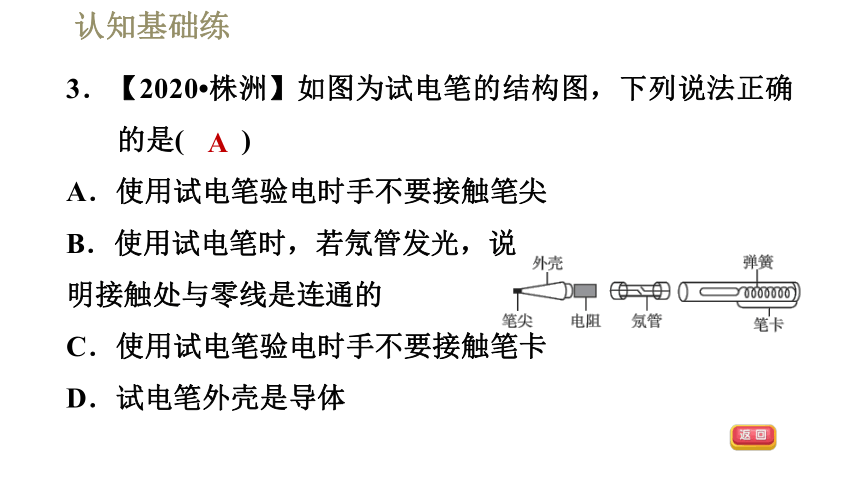

3．【2020?株洲】如图为试电笔的结构图，下列说法正确的是(　　)
A．使用试电笔验电时手不要接触笔尖
B．使用试电笔时，若氖管发光，说
明接触处与零线是连通的
C．使用试电笔验电时手不要接触笔卡
D．试电笔外壳是导体
A

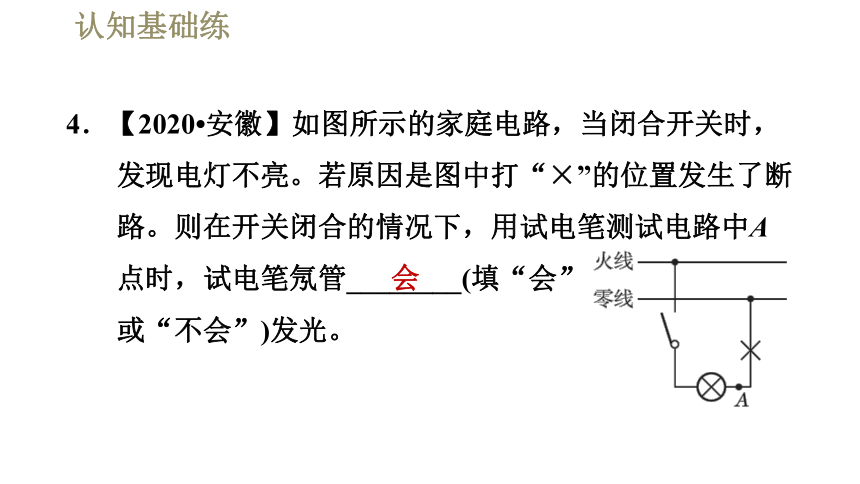

4．【2020?安徽】如图所示的家庭电路，当闭合开关时，发现电灯不亮。若原因是图中打“×”的位置发生了断路。则在开关闭合的情况下，用试电笔测试电路中A点时，试电笔氖管________(填“会”
或“不会”)发光。
会

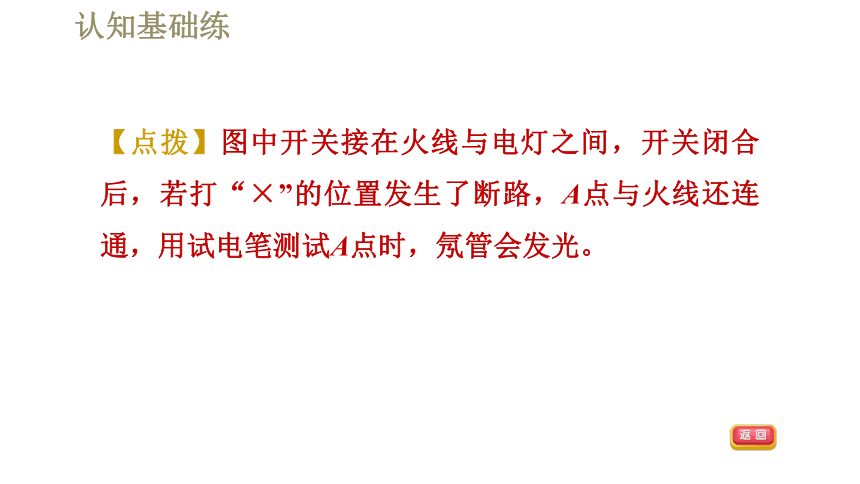

【点拨】图中开关接在火线与电灯之间，开关闭合后，若打“×”的位置发生了断路，A点与火线还连通，用试电笔测试A点时，氖管会发光。
5．【2020?广东】将电灯、开关和插座接入家庭电路中，接线正确的是(　　)
D
【点拨】根据安全用电的原则知，开关要接在火线上，开关和电灯要串联。三孔插座的接法：上孔接地线，左孔接零线，右孔接火线，且三孔插座与电灯要并联。
6．【2020?吉林】如图是人们常用的插线板，当把三脚插头插入三孔插座中时，用电器的金属外壳就会与______________相连，以防止触电事故的发生。
地线(或大地)
7．【中考?烟台】如图所示是小明设计的四盏螺口灯泡的安装图，其中正确的是(　　)
D
【点拨】从安全用电的角度考虑：开关应接在火线与用电器之间，螺口灯泡的灯尾应接火线。
8．如图所示是插座与用电器之间的连接，对此，下列说法不正确的是(　　)
A．甲图中，台灯是接在火线与零线之间
B．甲图中，若导线b处断开，台灯仍能工作
C．乙图中，冰箱的金属外壳通过插头、插座与地线相连
D．乙图中，若导线d处断开，冰箱仍能工作
【答案】B
【点拨】若导线b处断开，则电路断开，台灯不能工作。若导线d处断开，压缩机仍接在火线与零线之间，压缩机仍能工作，只是冰箱外壳未接地，有触电危险。
9．【中考?攀枝花】如图所示，试电笔正确的使用方法是________(填“甲”或“乙”)，已知试电笔的电阻约为1.1×106 Ω，氖管和人体的电阻比它小得多，可以忽略，请你计算“220 V　40 W”灯泡正常工作时的电流约为正确使用试电笔时通过人体电流的________(结果保留到
整数)倍。
乙
909
【点拨】使用试电笔时，手不能接触试电笔前端的金属体，但手必须接触试电笔末端的金属体，故正确的使用方法是乙。
