人教版九年级全一册物理习题课件 第19章 集训课堂 电路故障的判断（15张）

第十九章 生活用电
电路故障的判断
1
2
3
4
5
提示：点击 进入习题
答案呈现
C
D
C
D

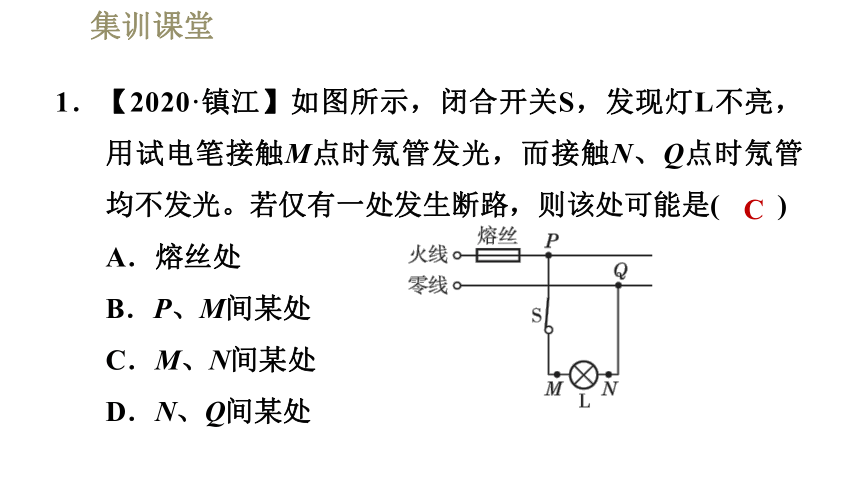

1．【2020·镇江】如图所示，闭合开关S，发现灯L不亮，用试电笔接触M点时氖管发光，而接触N、Q点时氖管均不发光。若仅有一处发生断路，则该处可能是(　　)
A．熔丝处
B．P、M间某处
C．M、N间某处
D．N、Q间某处
C

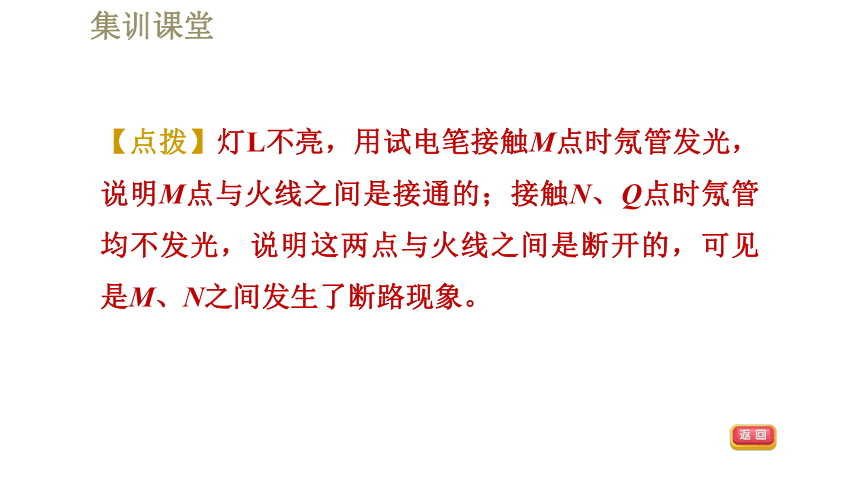

【点拨】灯L不亮，用试电笔接触M点时氖管发光，说明M点与火线之间是接通的；接触N、Q点时氖管均不发光，说明这两点与火线之间是断开的，可见是M、N之间发生了断路现象。

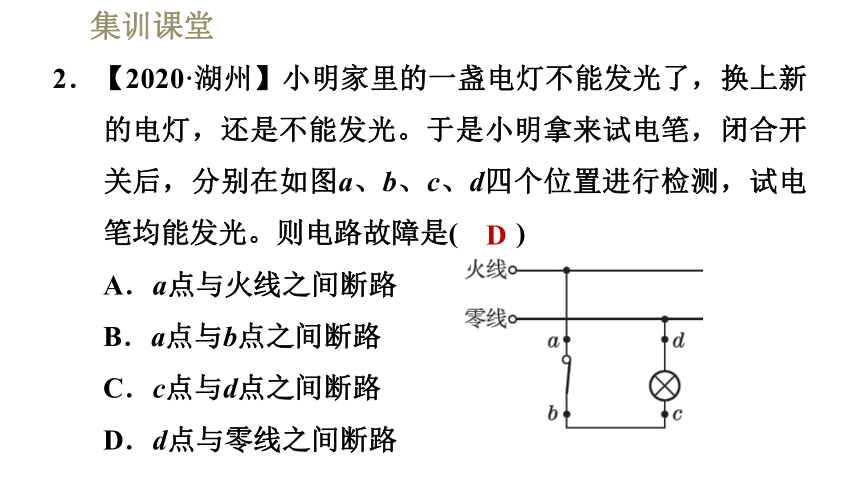

2．【2020·湖州】小明家里的一盏电灯不能发光了，换上新的电灯，还是不能发光。于是小明拿来试电笔，闭合开关后，分别在如图a、b、c、d四个位置进行检测，试电笔均能发光。则电路故障是(　　)
A．a点与火线之间断路
B．a点与b点之间断路
C．c点与d点之间断路
D．d点与零线之间断路
D

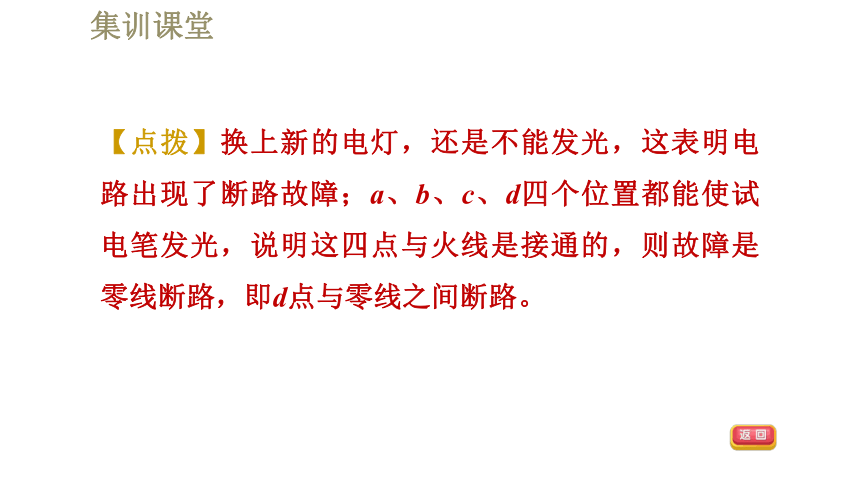

【点拨】换上新的电灯，还是不能发光，这表明电路出现了断路故障；a、b、c、d四个位置都能使试电笔发光，说明这四点与火线是接通的，则故障是零线断路，即d点与零线之间断路。

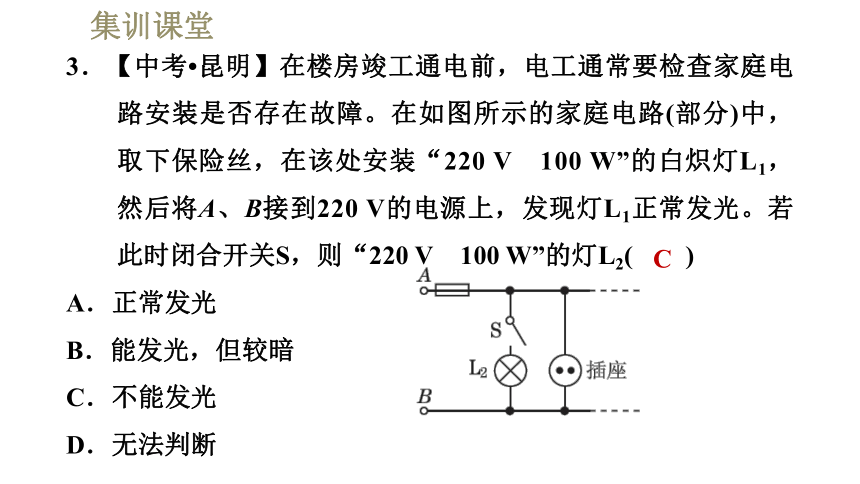

3．【中考?昆明】在楼房竣工通电前，电工通常要检查家庭电路安装是否存在故障。在如图所示的家庭电路(部分)中，取下保险丝，在该处安装“220 V　100 W”的白炽灯L1，然后将A、B接到220 V的电源上，发现灯L1正常发光。若此时闭合开关S，则“220 V　100 W”的灯L2(　　)
A．正常发光
B．能发光，但较暗
C．不能发光
D．无法判断
C
【点拨】由题中“将A、B接到220 V的电源上，发现灯L1正常发光”知电路中发生了短路，故闭合开关S后，灯L2也被短路，不能发光。
4．【中考?自贡】电工师傅常用一只额定电压为220 V的灯泡L0(检验灯泡)取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。当S闭合后，再分别闭合S1、S2、S3(每次只能闭合其中一个)时，可能出现以下三种情况，
试判断(填“短路”
“断路”或“正常”)：
(1)L0不亮，说明该支路________。
断路
【点拨】L0不亮，说明该支路不能形成通路，发生了断路。
(2)L0正常发光，说明该支路________。
短路
【点拨】L0正常发光，说明检验灯两端电压为220 V，该支路发生了短路。
(3)L0发光呈暗红色，说明该支路________。
正常
【点拨】L0发光呈暗红色，说明检验灯两端的电压小于220 V，该支路是正常的。
5．【2020?呼和浩特】现代化的家庭电路不仅让我们生活更安全，更给我们带来了很大的舒适和便捷。如图所示是小清家配电系统的简化电路图。一天，小清在插座上插上了新买的制冷机，开关1“跳闸”了，而其他开关正常，拔掉制冷机后合上开关1，其他
用电器仍正常工作，再
次插上后又出现了之前
的现象。根据以上描述，
下列说法正确的是(　　)
A．插座出现了短路现象
B．开关2或者开关3可能被短路
C．开关4可能断路
D．开关4允许通过的最大电流可能远大于开关1允许通过的最大电流
【点拨】插上了新买的制冷机，开关1“跳闸”了，而其他开关正常，拔掉制冷机后合上开关1，其他用电器仍正常工作，再次插上后又出现了之前的现象，这表明接入制冷机时，由于电路中的总电流会变大，超出了开关1的额定电流，开关1跳闸，故D正确。
【答案】D
