人教版九年级全一册物理习题课件 第19章 集训课堂 生活用电的作图（20张）

第十九章 生活用电
生活用电的作图
1
2
3
4
5
6
提示：点击 进入习题
7
8
9

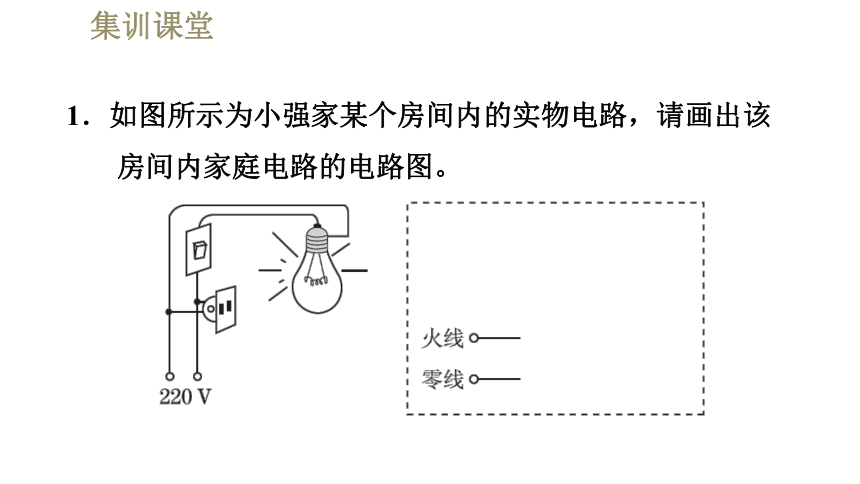

1．如图所示为小强家某个房间内的实物电路，请画出该房间内家庭电路的电路图。

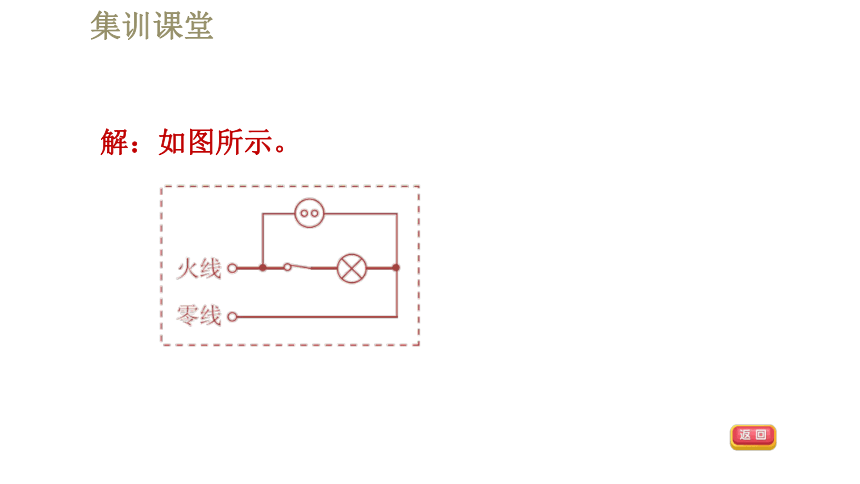

解：如图所示。

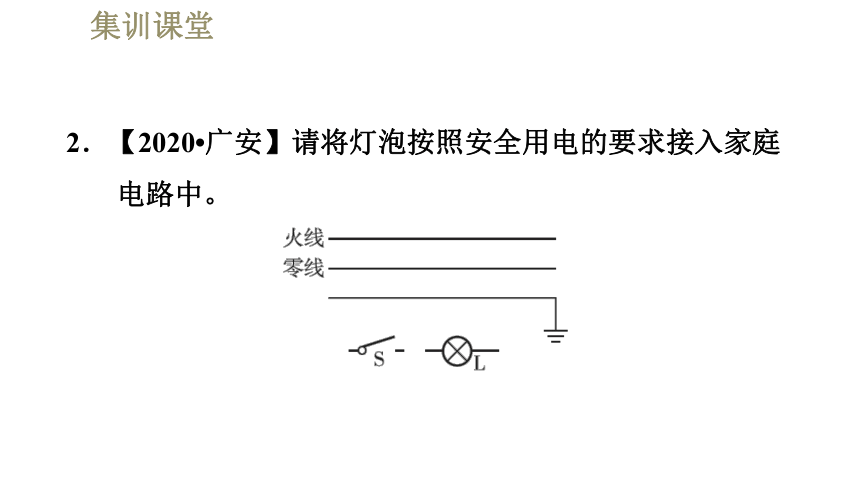

2．【2020?广安】请将灯泡按照安全用电的要求接入家庭电路中。

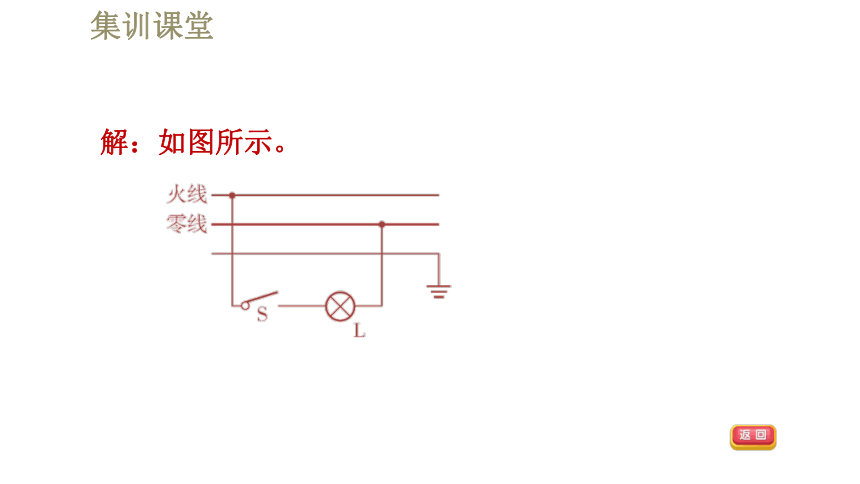

解：如图所示。

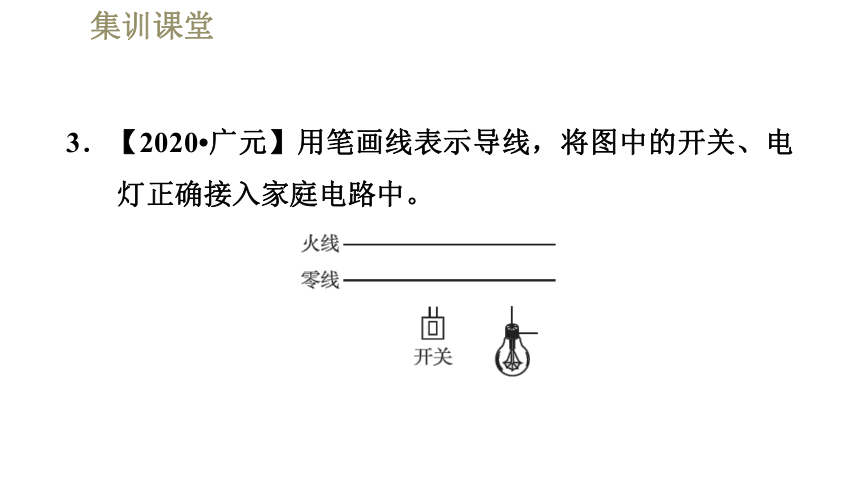

3．【2020?广元】用笔画线表示导线，将图中的开关、电灯正确接入家庭电路中。

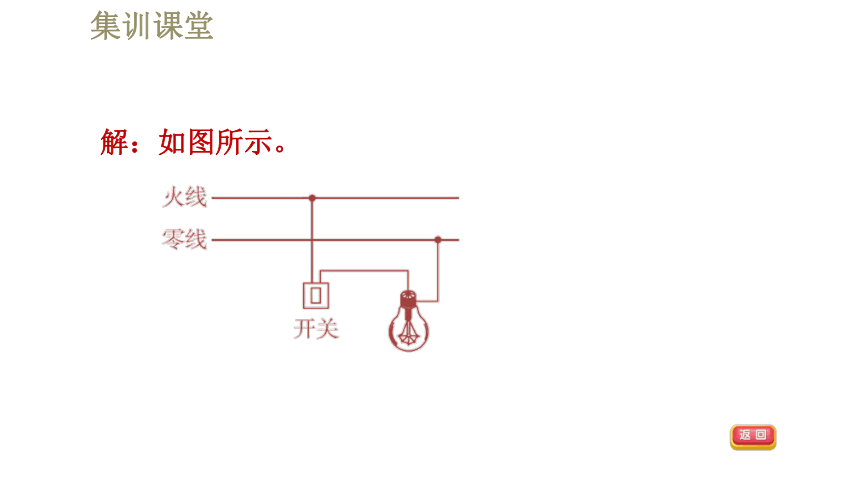

解：如图所示。

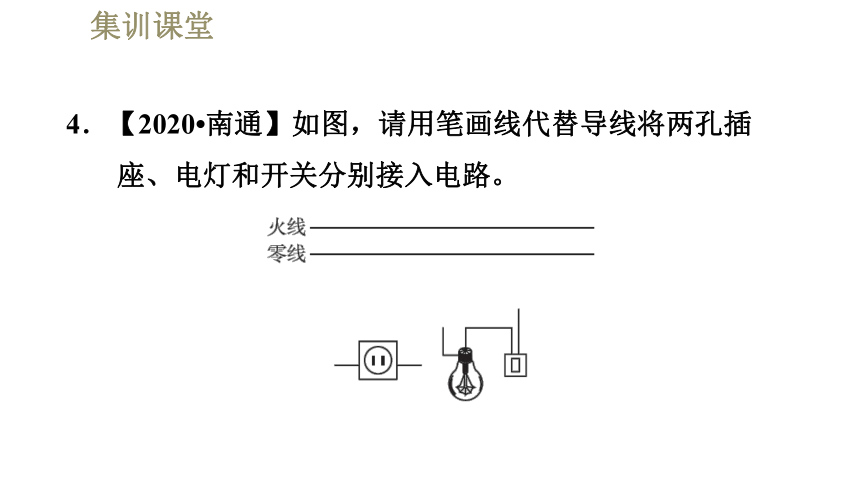

4．【2020?南通】如图，请用笔画线代替导线将两孔插座、电灯和开关分别接入电路。
解：如图所示。
5．【2020?青海】请用笔画线表示导线，将图中的电灯、开关和插座正确接入家庭电路中。
解：如图所示。
6．请将如图所示的电水壶的三条接线按照安全用电的原则连接到插头上。
解：如图所示。
7．【2020?扬州】如图，只闭合开关S，风扇M工作；只闭合开关S1，灯泡和风扇M都不工作；同时闭合开关S、S1，风扇M和灯泡都工作，请用笔画线代替导线把电路连接完整。
解：如图所示。
8．【2020?无锡】为了判断如图所示的家庭电路中白炽灯L1是否短路，将火线上的熔丝断开，用另一只完好的白炽灯L2作为“校验灯”接入电路，然后闭合总开关，再闭合开关S，即可
根据L2的亮暗做出判断。请
在图中补画一根导线，将L2
正确接入电路。
解：如图所示。
9．【2020?自贡】生活中有一种插线板，在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。根据上述现象，
请在图中画出开关、指
示灯、电阻和插孔的连
接方式，并与电源线接通。
解：如图所示。
