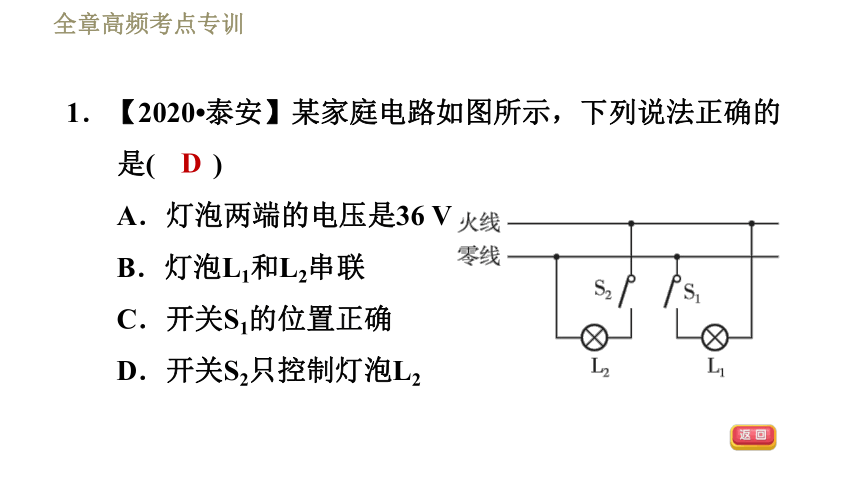

1．【2020?泰安】某家庭电路如图所示，下列说法正确的是(　　)
A．灯泡两端的电压是36 V
B．灯泡L1和L2串联
C．开关S1的位置正确
D．开关S2只控制灯泡L2
D

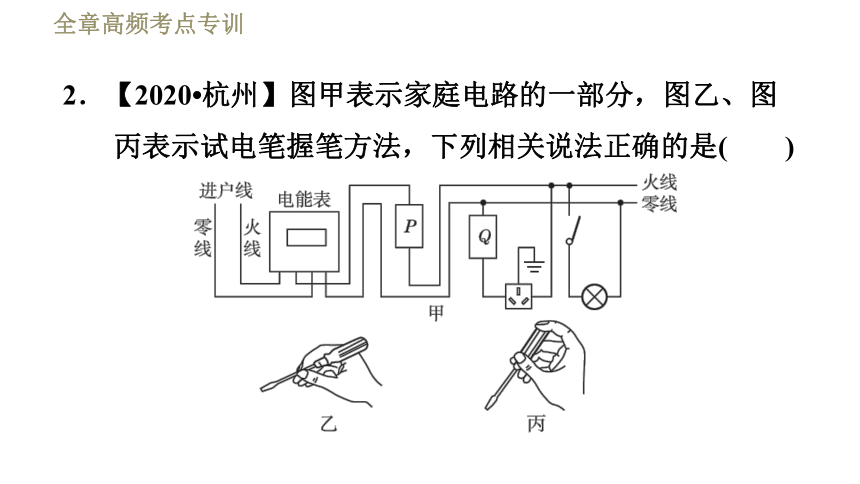

2．【2020?杭州】图甲表示家庭电路的一部分，图乙、图丙表示试电笔握笔方法，下列相关说法正确的是(　　)

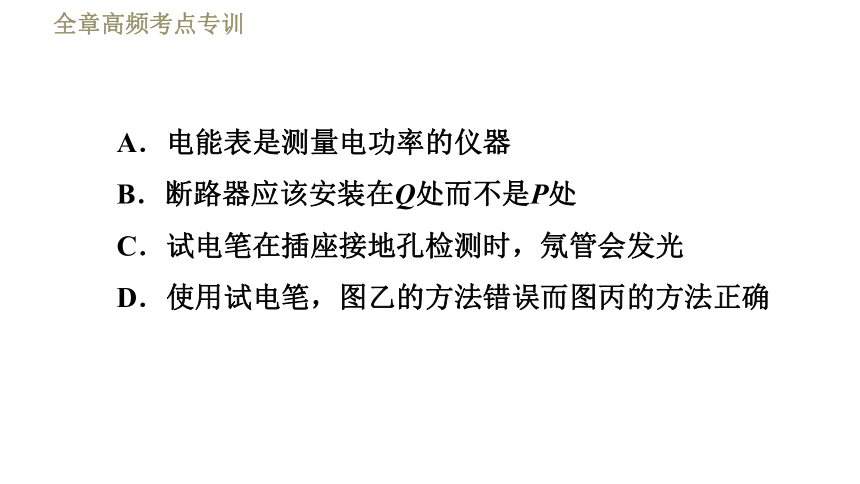

A．电能表是测量电功率的仪器
B．断路器应该安装在Q处而不是P处
C．试电笔在插座接地孔检测时，氖管会发光
D．使用试电笔，图乙的方法错误而图丙的方法正确

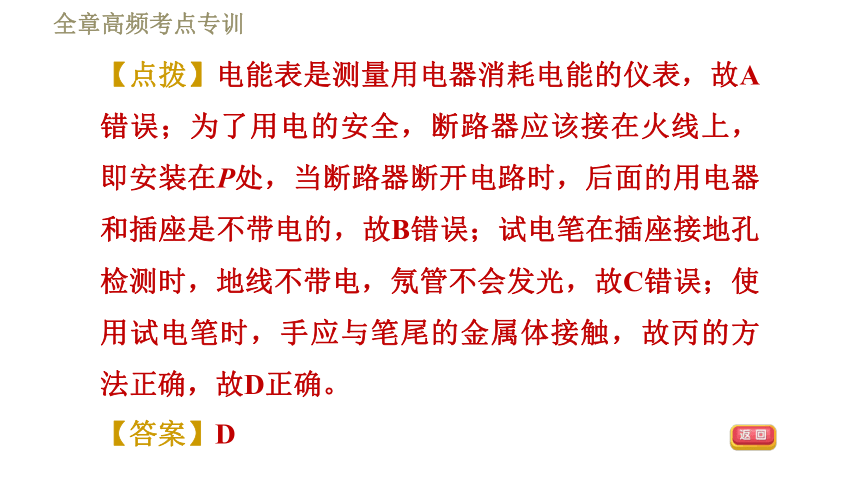

【点拨】电能表是测量用电器消耗电能的仪表，故A错误；为了用电的安全，断路器应该接在火线上，即安装在P处，当断路器断开电路时，后面的用电器和插座是不带电的，故B错误；试电笔在插座接地孔检测时，地线不带电，氖管不会发光，故C错误；使用试电笔时，手应与笔尾的金属体接触，故丙的方法正确，故D正确。
【答案】D

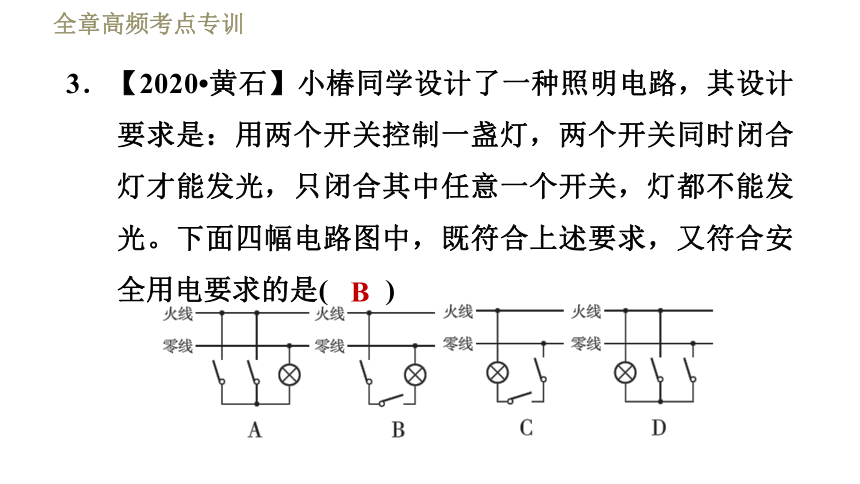

3．【2020?黄石】小椿同学设计了一种照明电路，其设计要求是：用两个开关控制一盏灯，两个开关同时闭合灯才能发光，只闭合其中任意一个开关，灯都不能发光。下面四幅电路图中，既符合上述要求，又符合安全用电要求的是(　　)
B
【点拨】由题可知，两开关串联；为保证安全，开关应接在火线上。
4．【2020?葫芦岛】关于家庭电路和安全用电，下列说法正确的是(　　)
A．空气开关“跳闸”，一定是用电器发生了短路
B．用电器起火时，应迅速用水扑灭
C．控制用电器的开关应接在火线和用电器之间
D．更换灯泡前，不需要断开开关
C
5．【2020?大连】下列做法中，符合安全用电原则的是(　　)
A．用湿抹布擦拭插座
B．高层建筑上安装避雷针
C．搬动正在通电的电器
D．使用绝缘皮破损的导线
B
6．【2020?荆门】在安全教育宣传月活动中，学校举办了一次安全用电知识的抢答赛。以下比赛题目中，应回答“对”的是(　　)
A．发现有人触电时，应立即切断电源
B．手机充电结束后，充电器可一直插在通电的插座上
C．家庭电路中的保险装置应安装在零线上
D．雷雨天气可打伞在开阔地上行走
A
7．【2020?十堰】家庭电路中，导线绝缘皮容易破损或老化，裸露的导线相接触会发生________，这时电路中的________(填“漏电保护器”或“空气开关”)会跳闸保护电路。除此之外，电路中用电器________过大，也会导致电路中电流过大。
短路
空气开关
总功率
8．【2020?金昌】一个房间要安装2盏“220 V　40 W”的电灯和一个插座，要求开关S只控制两盏灯且每盏灯都能正常发光，请按以上要求将图中元件用笔画线代替导线连接起来。
解：如图所示。
9．【2020?常州】请以笔画线代替导线，将三线插座、开关控制的电灯接入电路。
解：如图所示。
10．【2020?东营】请用笔画线代替导线，将图中的电灯、开关和插座(插座准备接大功率用电器)接入家庭电路中。
解：如图所示。
