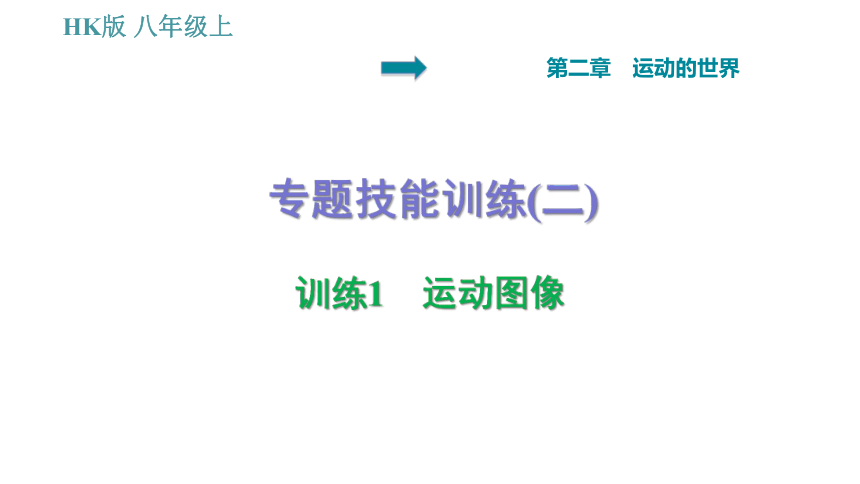

沪科版八年级上册物理习题课件 第2章 专题技能训练(二)训练1 运动图像（16张）

第二章　运动的世界
HK版 八年级上
专题技能训练(二)
训练1　运动图像

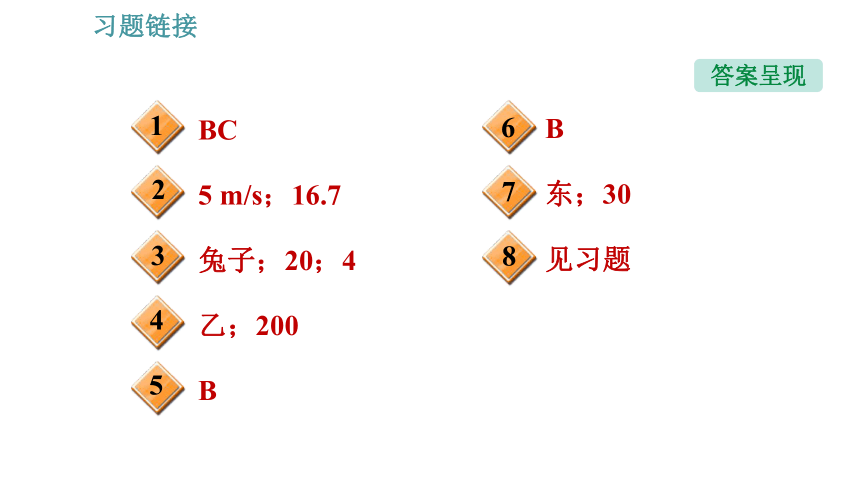

BC
兔子；20；4
1
2
3
答案呈现
乙；200
B
B
4
5
6
5 m/s；16.7
7
8
东；30
见习题

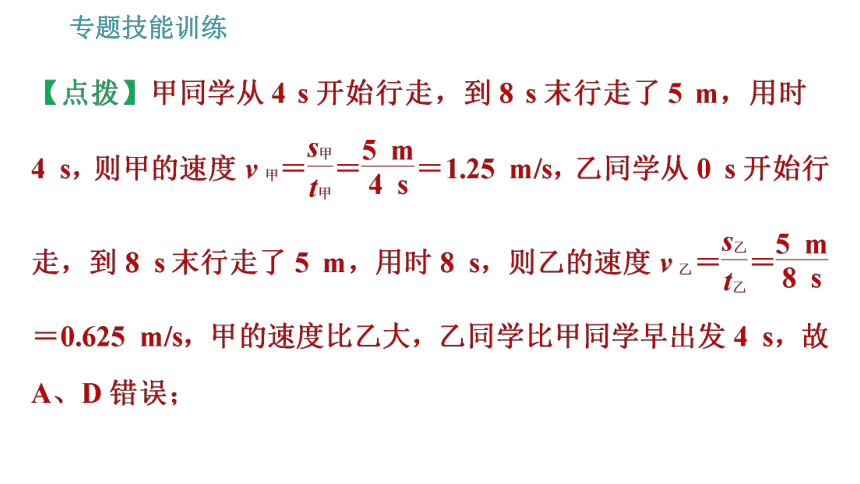

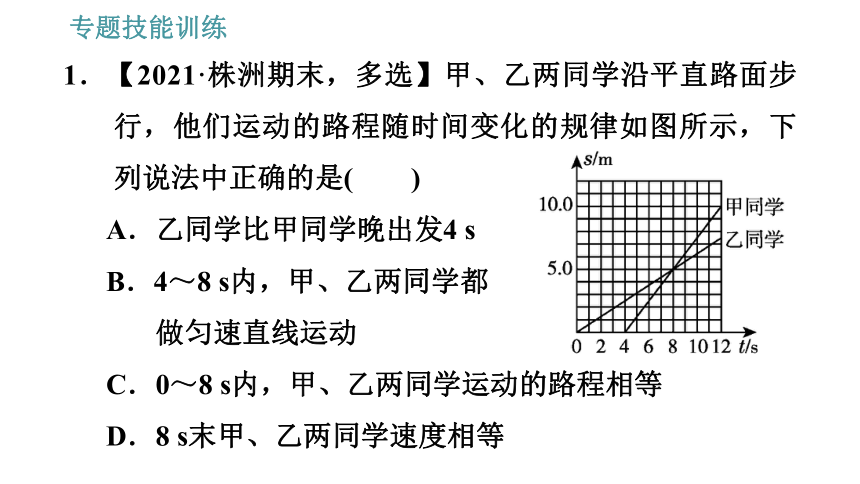

1．【2021·株洲期末，多选】甲、乙两同学沿平直路面步行，他们运动的路程随时间变化的规律如图所示，下列说法中正确的是(　　)
A．乙同学比甲同学晚出发4 s
B．4～8 s内，甲、乙两同学都
做匀速直线运动
C．0～8 s内，甲、乙两同学运动的路程相等
D．8 s末甲、乙两同学速度相等

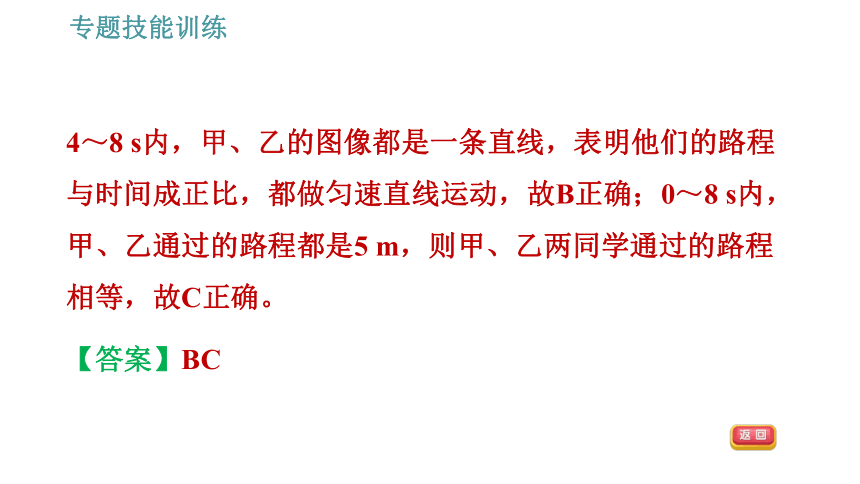

4～8 s内，甲、乙的图像都是一条直线，表明他们的路程与时间成正比，都做匀速直线运动，故B正确；0～8 s内，甲、乙通过的路程都是5 m，则甲、乙两同学通过的路程相等，故C正确。
【答案】BC

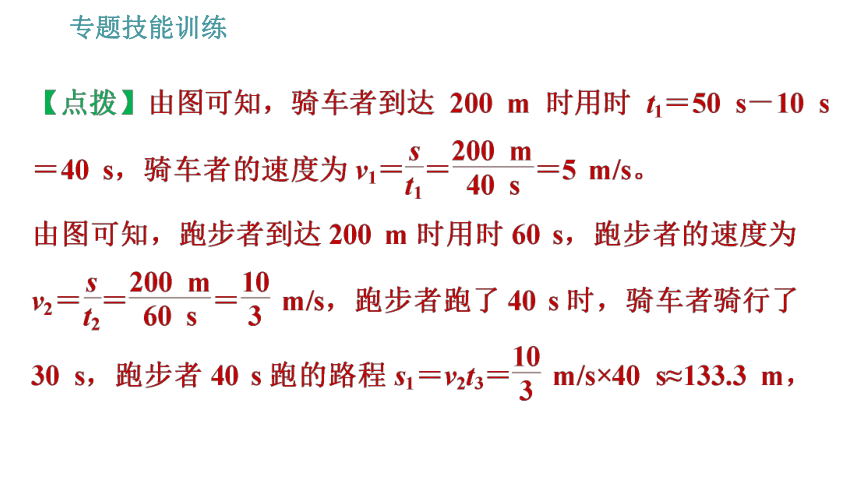

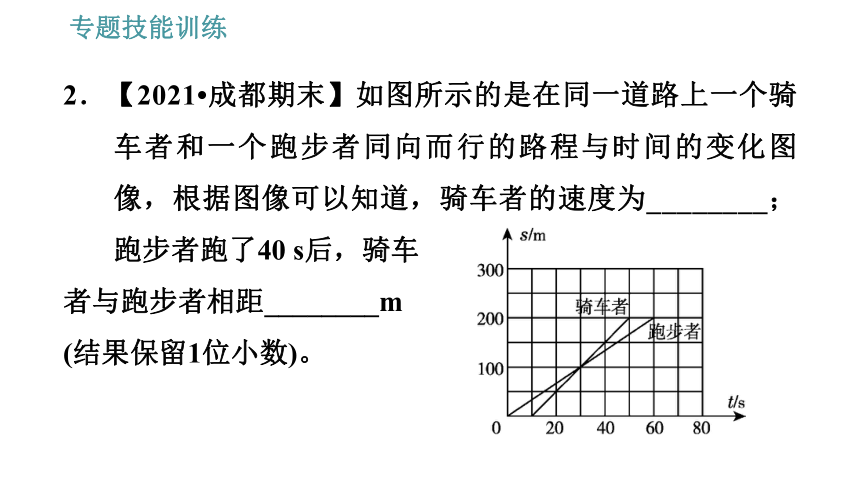

2．【2021?成都期末】如图所示的是在同一道路上一个骑车者和一个跑步者同向而行的路程与时间的变化图像，根据图像可以知道，骑车者的速度为________；跑步者跑了40 s后，骑车
者与跑步者相距________m
(结果保留1位小数)。
骑行者骑行的路程s2＝v1t4＝5 m/s×30 s＝150 m，
两者相距Δs＝s2－s1＝150 m－133.3 m＝16.7 m。
【答案】5 m/s；16.7
3．狗和兔子从同一地点出发，同时沿同一方向运动到B点，它们运动的路程和时间的图像如图所示，则：
狗和兔子在前10 s______运动得快。狗从起点运动到A点，共需______s。兔子
在前50 s的平均速度是
______m/s。
兔子
20
4
4．【中考·宿迁】甲、乙两同学在同一直道上，从同一出发点沿相同方向跑步锻炼，运动的路程和时间图像如图所示，他们跑步时，速度较快的是________同学，
相遇时距离出发点________m。
【答案】乙；200
5．【中考·玉林】如图是某汽车通过某一平直公路时记录的v-t图像，甲、乙、丙、丁四个过程中，汽车做匀速直线运动的是(　　)
A．甲 B．乙
C．丙 D．丁
【点拨】横坐标表示时间，纵坐标表示速度，汽车做匀速直线运动，说明速度不随着时间发生变化，则为图中乙过程。
B
6．【中考·潍坊】如图所示，图
甲是小车甲运动的s-t图像，
图乙是小车乙运动的v-t图像，
由图像可知(　　)
A．甲、乙都由静止开始运动
B．甲、乙都以2 m/s的速度匀速运动
C．甲、乙两车经过5 s一定相遇
D．甲车速度越来越大，乙车速度不变
B
7．【中考·沈阳】甲、乙两个物体同时从同一地点向西做直线运动，速度与时间关系如图所示。以甲为参照物，乙向________做直线运动，经过6 s，甲、乙两物体相距________ m。
【点拨】从图中可以看出，甲的速度大于乙的速度，所以如果以甲为参照物，则乙相对于甲向后运动，即乙相对于甲向东运动。经过6 s，甲通过的路程为s甲＝v甲t＝15 m/s×6 s＝90 m，乙通过的路程为s乙＝v乙t＝10 m/s×6 s＝60 m，所以此时甲、乙相距90 m－60 m＝30 m。
【答案】东；30
8．【中考·莆田】某运动物体的路程与时间的关系表达式为s＝3 m/s×t，请在图中画出该物体的速度－时间图像。
解：如图所示。
