沪科版八年级上册物理习题课件 第4章 4.3 光的折射（33张）

第四章　多彩的光
HK版 八年级上
第三节　光的折射
斜射；偏折
小于；大于
1
2
3

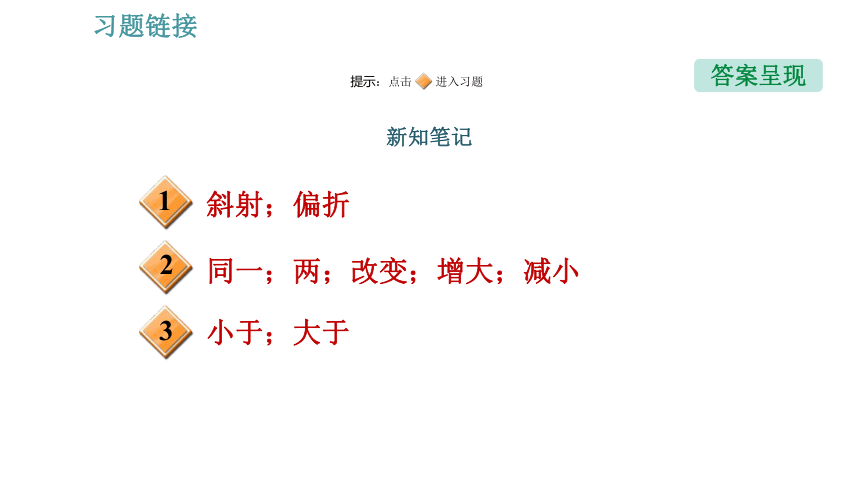

答案呈现
提示：点击 进入习题
同一；两；改变；增大；减小
新知笔记
A
B

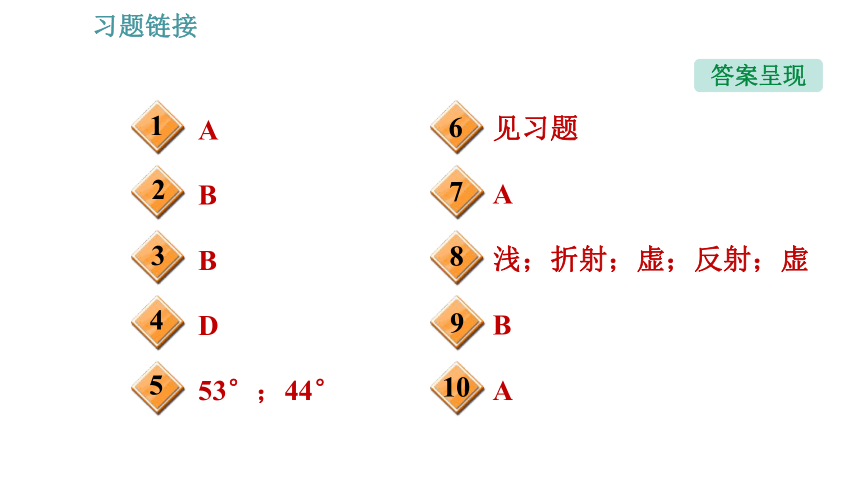

1
2
3
答案呈现
D
53°；44°
见习题
4
5
6
B
B
7
8
9
A
10
A
浅；折射；虚；反射；虚
A
2；②；上；大

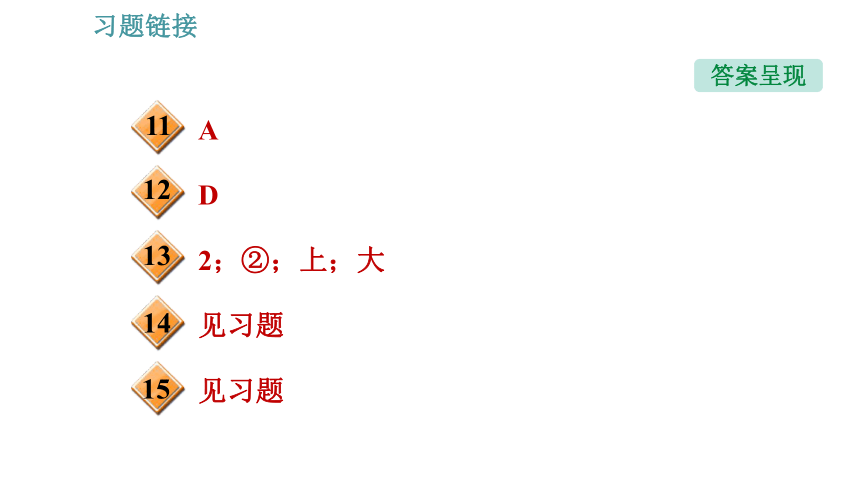

11
12
13
答案呈现
见习题
见习题
14
15
D

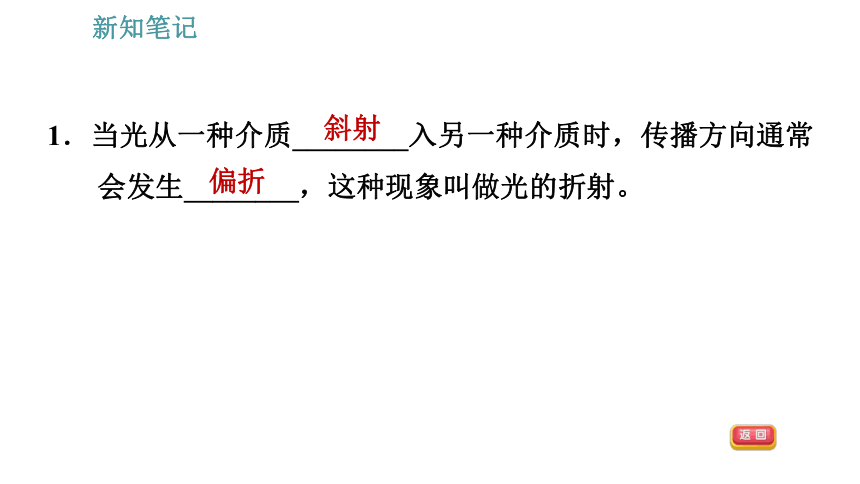

1．当光从一种介质________入另一种介质时，传播方向通常会发生________，这种现象叫做光的折射。
斜射
偏折
2．光的折射规律：当光发生折射时，折射光线跟入射光线、法线处在__________平面内；折射光线和入射光线分别位于法线__________侧；折射角随着入射角的改变而__________。当入射角增大时，折射角也随之__________；当入射角减小时，折射角也随之__________。
同一
两
改变
增大
减小

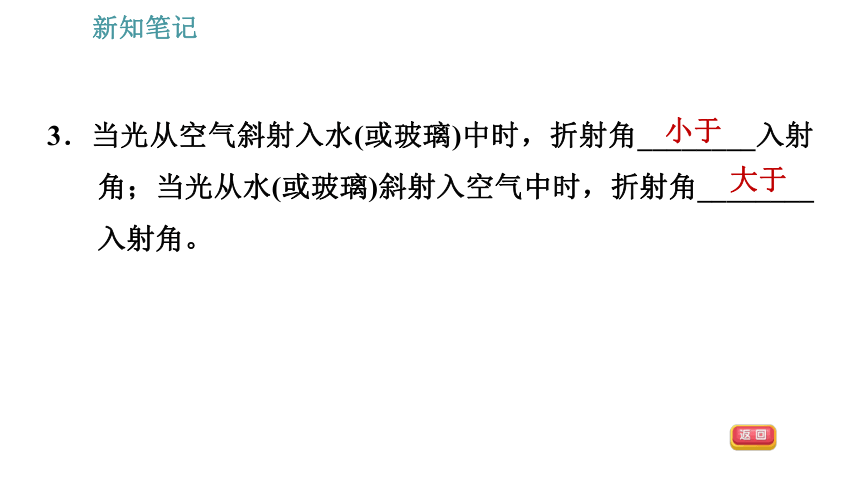

3．当光从空气斜射入水(或玻璃)中时，折射角________入射角；当光从水(或玻璃)斜射入空气中时，折射角________入射角。
小于
大于
A

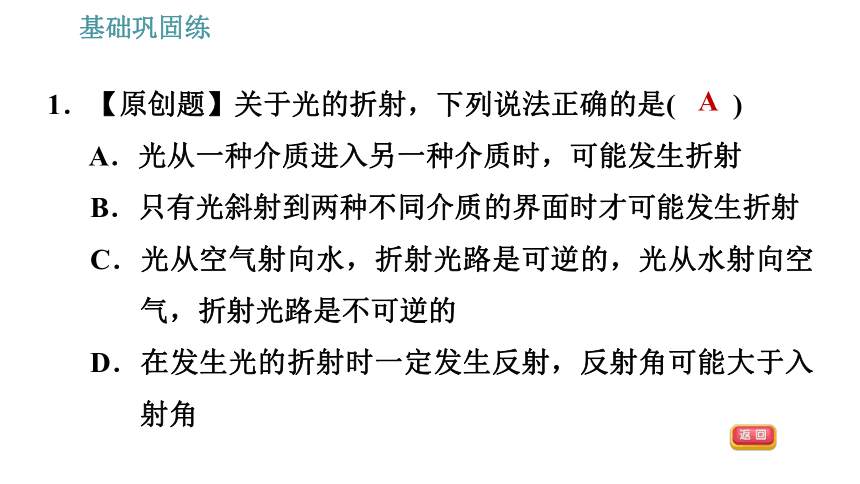

1．【原创题】关于光的折射，下列说法正确的是(　　)
A．光从一种介质进入另一种介质时，可能发生折射
B．只有光斜射到两种不同介质的界面时才可能发生折射
C．光从空气射向水，折射光路是可逆的，光从水射向空气，折射光路是不可逆的
D．在发生光的折射时一定发生反射，反射角可能大于入射角

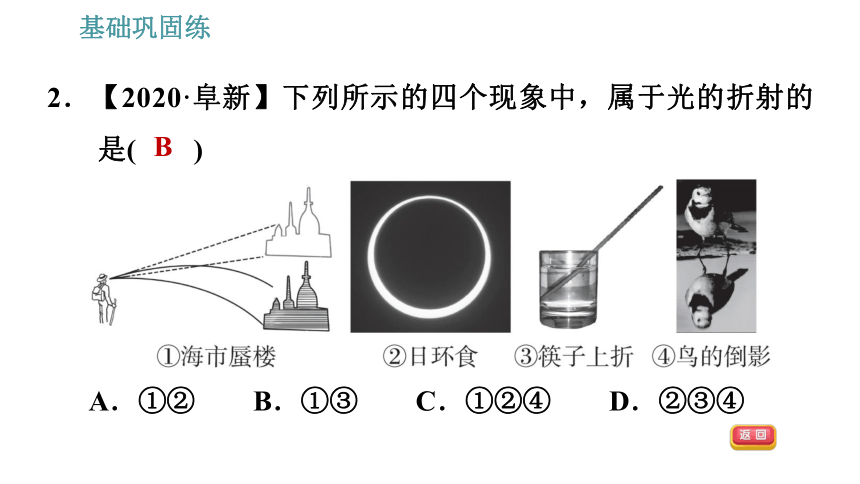

2．【2020·阜新】下列所示的四个现象中，属于光的折射的是(　　)
?
?
A．①② B．①③ C．①②④ D．②③④
B
3．【中考·泸州】一束平行光从水中射入空气，OP是其中的一条反射光线，如图所示。
能正确反映光线OP的光路
图是(　　)

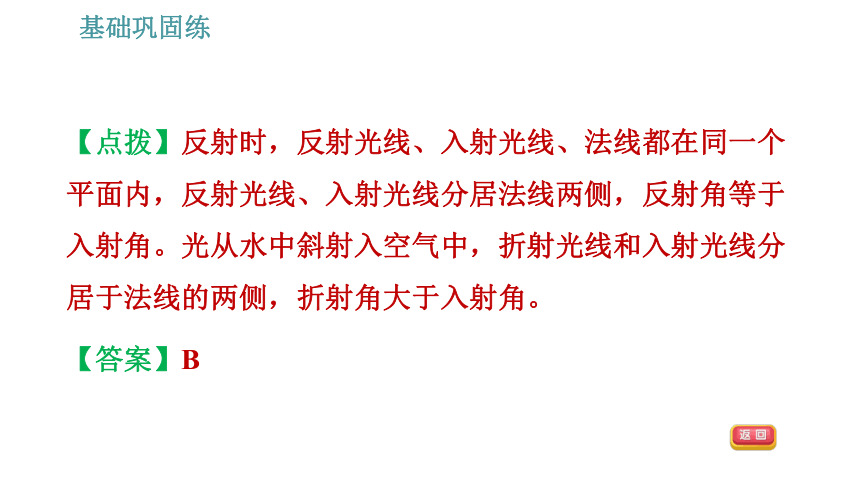

【点拨】反射时，反射光线、入射光线、法线都在同一个平面内，反射光线、入射光线分居法线两侧，反射角等于入射角。光从水中斜射入空气中，折射光线和入射光线分居于法线的两侧，折射角大于入射角。
【答案】B
4．一束光从水里斜射入空气中，若入射角是30°，则折射角可能是(　　)
A．0° B．15°
C．30° D．40°
D
5．【中考·眉山】一束光从空气斜射到某液面上同时发生反射和折射，入射光线与液面成37°角，如图所示。若反射光线与折射光线的夹角为83°，则反射角的大小为________，折射角的大小为________。
53°
44°
6．【2020·南通】如图，请作出入射光线在玻璃砖AC面上的反射光线和大致的折射光线。
【点拨】先过入射点作出AC面上的法线，根据反射角等于入射角，作出反射光线；根据光由玻璃斜射入空气中时，折射角大于入射角，在法线另一侧的空气中画出折射光线。
【答案】解：如图所示。
7．有经验的渔民使用钢叉捕鱼时，钢叉要对准看到的“鱼”的下方叉，因为实际的鱼在看到的“鱼”的下方。下列四幅图，能正确反映渔民看到“鱼”的光路图是(　　)
【点拨】水中鱼反射出的光，在水面处发生了折射，光由水斜射入空气时发生折射，折射角大于入射角，人认为光是沿直线传播的，所以逆着折射光线看上去，看到的是变浅的鱼的虚像。所以有经验的渔民用钢叉瞄准看到“鱼”的下方位置，能将鱼叉到，(如图所示)
由此可知只有A正确。
【答案】A
8．小明向平静的湖面看去，湖水看起来比实际________(填“深”或“浅”)，他还发现鱼儿在白云中游来游去，看到的鱼儿是由于光的__________形成的______(填“实”或“虚”)像，水中的白云是由于光的______形成的______(填“实”或“虚”)像。
浅
折射
虚
反射
虚
9．【2021·邢台开学考】下列现象可以用光的折射解释的是(　　)
A．夜晚看到人在路灯下形成的影子
B．在游泳池边看到的池底比实际浅
C．通过汽车后视镜看到车后更广阔的范围
D．晴朗夏日的中午，在树下看见圆形的光斑
【点拨】夜晚看到人在路灯下形成的影子，原理是光的直线传播，故A不符合题意；在游泳池边看到的池底比实际浅，是因为由池底反射的光从水中斜射入空气中时发生折射，折射角大于入射角，故B符合题意；汽车后视镜是凸面镜，利用光的反射原理成像，起到扩大视野的作用，故C不符合题意；晴朗夏日的中午，在树下看见圆形的光斑，这是太阳所成的像，原理是光的直线传播，故D不符合题意。故选B。
【答案】B
10．如图所示，人眼在A点看见河里B点有一条小鱼，若从A点射出一束激光，要使激光能照射到小鱼，该激光应射向(　　)
A．B点
B．B点上方
C．B点下方
D．B点左方或右方
【点拨】如图所示，连接AB，过折射点作法线，根据光从空气斜射入水中，折射角小于入射角画出折射光线的位置，人看到的B点是鱼的虚像，鱼的实际位置在B点的下方B′。因为激光在进入水的时候也会发生折射，根据光的折射现象中光路是可逆的，所以射向
B点，激光也就刚好落在B′上了。
【答案】A
11．【中考·梅州】某校新建成一个喷水池，在池底安装了一只射灯。射灯发出的一束光照在右边的池壁上，当池内无水时，站在池旁左边的人，看到在S点形成一个亮斑，如图所示，现往池内灌水，水面升至a位置时，人看到亮斑的位置在P点；
如果水面升至b位置时，人看到亮斑的位置在Q点，则(　　)
A．P点在S点的下方，Q点在S点的上方
B．P点在S点的上方，Q点在S点的下方
C．P点在S点的上方，Q点在S点的上方
D．P点在S点的下方，Q点在S点的下方
【点拨】往池内注水，水面升至a位置时，光发生折射，根据折射定律，光从水斜射入空气中时，入射光线、折射光线以及法线在同一平面内，折射角大于入射角，P点如甲图所示。
水面上升至b位置时，根据反射定律和折射定律，光线先在水池侧壁发生反射，反射角等于入射角，反射光线再从水中斜射入空气中发生折射，折射角大于入射角，Q点如乙图所示。通过画图可知：P点在S点的下方，Q点在S点的上方。
【答案】A
12．潜水员在水里看岸边的树，看起来比实际的高。下图四幅光路图中，能正确说明产生这一错觉的原因是(　　)
D
13．【2020·镇江】光在空气和水的分界面处同时发生反射和折射的光路如图所示，其中折射角为∠________(填“1”“2”或“3”)，分界面为________(填“①”或“②”)，分界面的________方为水。当入射角
减小时，反射光线与折射光线的
夹角将变________。
【点拨】由图可知，∠1等于∠3，因此①是法线，②是界面，CO是入射光线，OA是反射光线，OB是折射光线；又因为∠2大于∠3，即折射角大于入射角，所以分界面下方是空气，上方是水；因为反射角等于入射角，所以当入射角变小时，反射角变小，折射角也会变小，所以反射光线与折射光线的夹角将变大。
【答案】2；②；上；大
14．【2021·郑州零模】如图所示，S是水中的鱼所在的实际位置，S′是人眼在A处看到的鱼与池边路灯B在水中的倒影重合的位置，请你确定池边路灯B的位置，并完成光路图。
解：如图所示。
15．【中考·随州】科学家研制出一种新材料(new material)，以下简称“N材料”。当光线从空气中以60°入射角倾斜射入“N材料”时，发现折射光线竟然和入射光线位于法线的同侧！且此时折射角为45°，
同时光路是可逆的。
如图所示，将一块“N材料”板竖直放置，光线PQ以图示角度从空气射入该材料，AB、CD两表面平行。画出光线经“N材料”后，从CD面射出的光路(标明相关角度)。
解：如图所示。
