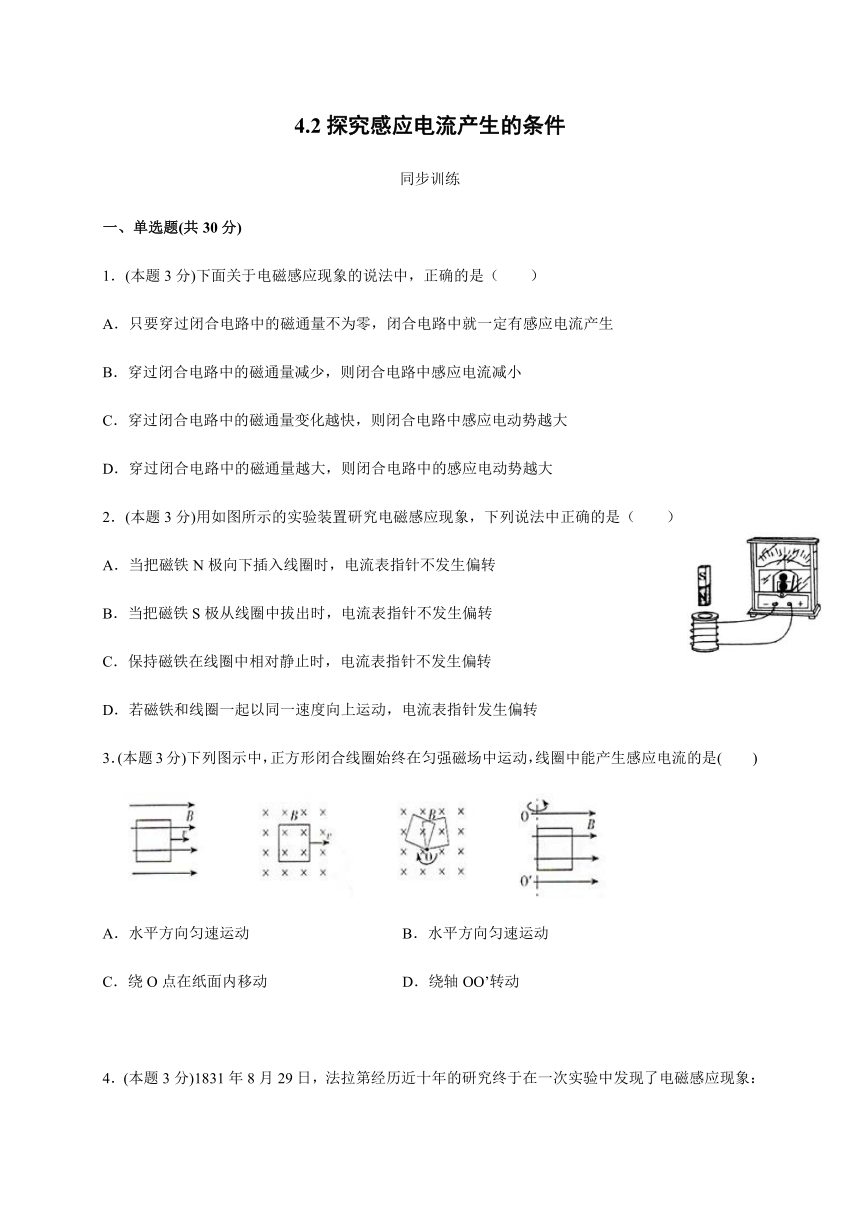

4.2探究感应电流产生的条件
同步训练
一、单选题(共30分)
1.(本题3分)下面关于电磁感应现象的说法中,正确的是(  )
A.只要穿过闭合电路中的磁通量不为零,闭合电路中就一定有感应电流产生
B.穿过闭合电路中的磁通量减少,则闭合电路中感应电流减小
C.穿过闭合电路中的磁通量变化越快,则闭合电路中感应电动势越大
D.穿过闭合电路中的磁通量越大,则闭合电路中的感应电动势越大
51460402870202.(本题3分)用如图所示的实验装置研究电磁感应现象,下列说法中正确的是(  )
A.当把磁铁N极向下插入线圈时,电流表指针不发生偏转
B.当把磁铁S极从线圈中拔出时,电流表指针不发生偏转
C.保持磁铁在线圈中相对静止时,电流表指针不发生偏转
D.若磁铁和线圈一起以同一速度向上运动,电流表指针发生偏转
3.(本题3分)下列图示中,正方形闭合线圈始终在匀强磁场中运动,线圈中能产生感应电流的是( )
A.水平方向匀速运动 B.水平方向匀速运动
C.绕O点在纸面内移动 D.绕轴OO’转动

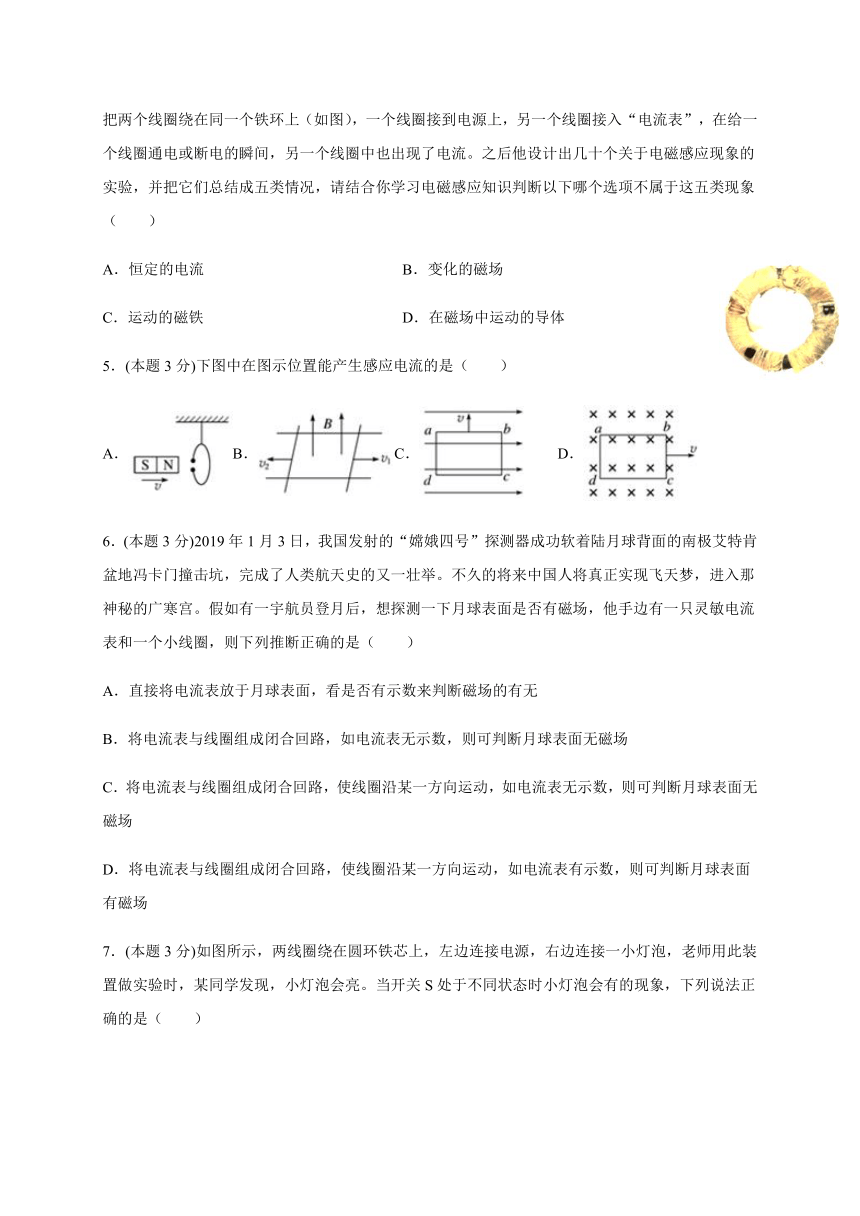

4.(本题3分)1831年8月29日,法拉第经历近十年的研究终于在一次实验中发现了电磁感应现象:把两个线圈绕在同一个铁环上(如图),一个线圈接到电源上,另一个线圈接入“电流表”,在给一个线圈通电或断电的瞬间,另一个线圈中也出现了电流。之后他设计出几十个关于电磁感应现象的实验,并把它们总结成五类情况,请结合你学习电磁感应知识判断以下哪个选项不属于这五类现象(  )
542925010160A.恒定的电流 B.变化的磁场
C.运动的磁铁 D.在磁场中运动的导体
5.(本题3分)下图中在图示位置能产生感应电流的是(  )
A.B.C. D.
6.(本题3分)2019年1月3日,我国发射的“嫦娥四号”探测器成功软着陆月球背面的南极艾特肯盆地冯卡门撞击坑,完成了人类航天史的又一壮举。不久的将来中国人将真正实现飞天梦,进入那神秘的广寒宫。假如有一宇航员登月后,想探测一下月球表面是否有磁场,他手边有一只灵敏电流表和一个小线圈,则下列推断正确的是(  )
A.直接将电流表放于月球表面,看是否有示数来判断磁场的有无
B.将电流表与线圈组成闭合回路,如电流表无示数,则可判断月球表面无磁场
C.将电流表与线圈组成闭合回路,使线圈沿某一方向运动,如电流表无示数,则可判断月球表面无磁场
D.将电流表与线圈组成闭合回路,使线圈沿某一方向运动,如电流表有示数,则可判断月球表面有磁场

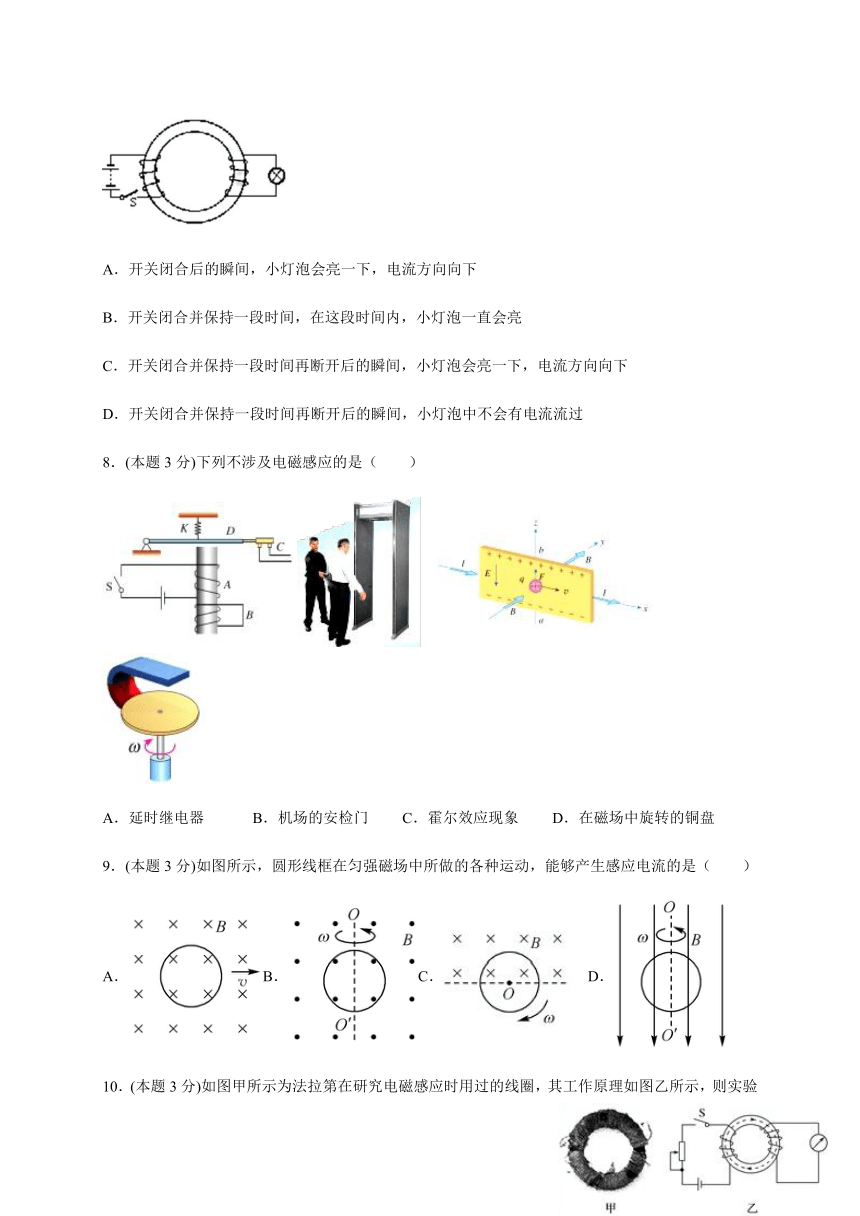

7.(本题3分)如图所示,两线圈绕在圆环铁芯上,左边连接电源,右边连接一小灯泡,老师用此装置做实验时,某同学发现,小灯泡会亮。当开关S处于不同状态时小灯泡会有的现象,下列说法正确的是(  )
A.开关闭合后的瞬间,小灯泡会亮一下,电流方向向下
B.开关闭合并保持一段时间,在这段时间内,小灯泡一直会亮
C.开关闭合并保持一段时间再断开后的瞬间,小灯泡会亮一下,电流方向向下
D.开关闭合并保持一段时间再断开后的瞬间,小灯泡中不会有电流流过
8.(本题3分)下列不涉及电磁感应的是( )

A.延时继电器 B.机场的安检门 C.霍尔效应现象 D.在磁场中旋转的铜盘
9.(本题3分)如图所示,圆形线框在匀强磁场中所做的各种运动,能够产生感应电流的是(  )
A.B.C. D.

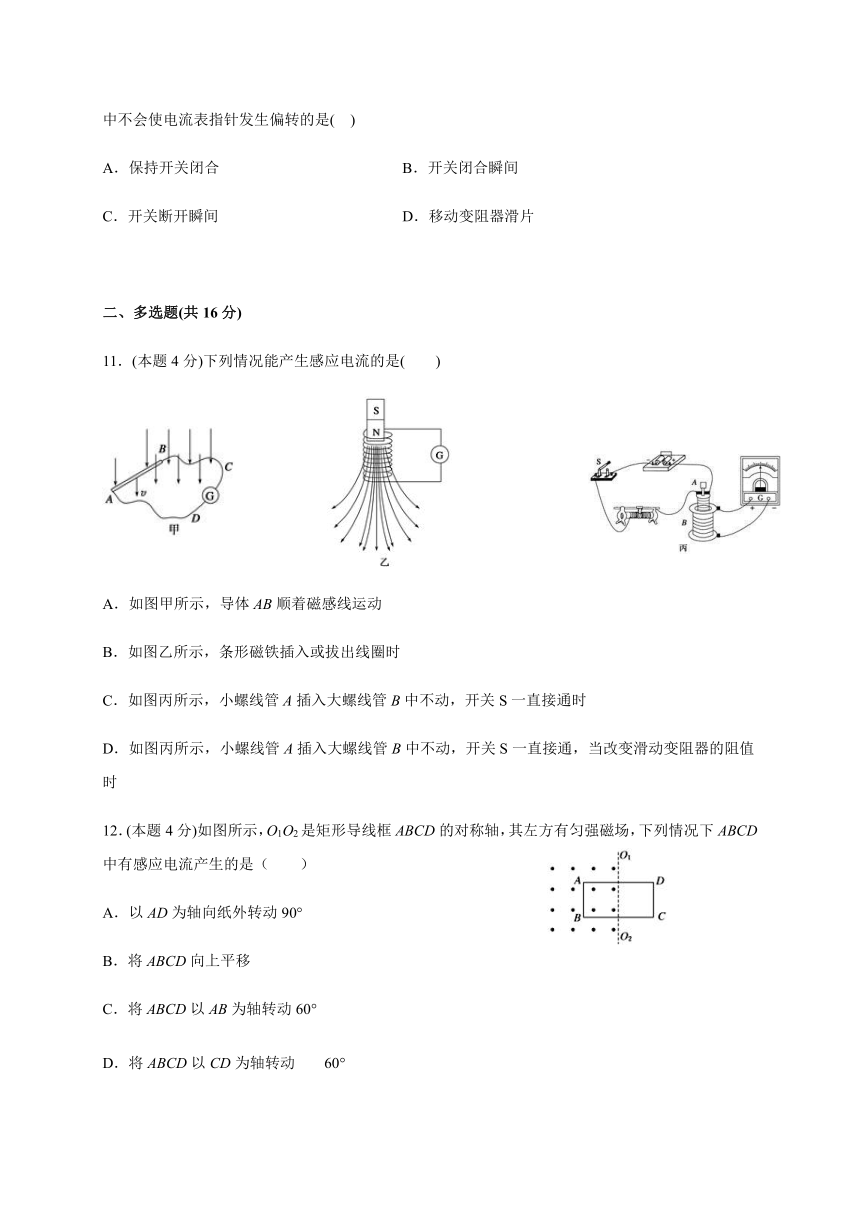

401002538100010.(本题3分)如图甲所示为法拉第在研究电磁感应时用过的线圈,其工作原理如图乙所示,则实验中不会使电流表指针发生偏转的是( )
A.保持开关闭合 B.开关闭合瞬间
C.开关断开瞬间 D.移动变阻器滑片
二、多选题(共16分)
11.(本题4分)下列情况能产生感应电流的是(  )
4276725501650
A.如图甲所示,导体AB顺着磁感线运动
B.如图乙所示,条形磁铁插入或拔出线圈时
C.如图丙所示,小螺线管A插入大螺线管B中不动,开关S一直接通时
D.如图丙所示,小螺线管A插入大螺线管B中不动,开关S一直接通,当改变滑动变阻器的阻值时
391414031305512.(本题4分)如图所示,O1O2是矩形导线框ABCD的对称轴,其左方有匀强磁场,下列情况下ABCD中有感应电流产生的是(  )
A.以AD为轴向纸外转动90°
B.将ABCD向上平移
C.将ABCD以AB为轴转动60°
D.将ABCD以CD为轴转动60°
501967528194013.(本题4分)如图所示,一个矩形线框从匀强磁场的上方自由落下,进入匀强磁场中,然后再从磁场中穿出.已知匀强磁场区域的宽度L大于线框的高度h,下列说法正确的是(  )
A.线框只在进入和穿出磁场的过程中,才有感应电流产生
B.线框从进入到穿出磁场的整个过程中,都有感应电流产生
C.线框在进入和穿出磁场的过程中,都是机械能转化成电能
D.整个线框都在磁场中运动时,机械能转化成电能
506666544894514.(本题4分)如图,两个线圈绕在同一根铁芯上,其中一线圈通过开关与电源连接,另一线圈与远处沿南北方向水平放置在纸面内的直导线连接成回路.将一小磁针悬挂在直导线正上方,开关未闭合时小磁针处于静止状态.下列说法正确的是( )
A.开关闭合后的瞬间,小磁针的N极朝垂直纸面向里的方向转动
B.开关闭合并保持一段时间后,小磁针的N极指向垂直纸面向里的方向
C.开关闭合并保持一段时间后,小磁针的N极指向垂直纸面向外的方向
D.开关闭合并保持一段时间再断开后的瞬间,小磁针的N极朝垂直纸面向外的方向转动
三、实验题(共8分)
15.(本题8分)在“研究电磁感应现象”的实验中,首先按图甲接线,以查明电流表指针的偏转方向与电流方向之间的关系;当闭合S时,观察到电流表指针向左偏,不通电时电流表指针停在正中央。然后按图乙所示将电流表与副线圈B连成一个闭合回路,将原线圈A、电池、滑动变阻器和电键S串联成另一个闭合电路。
(1)S闭合后,将螺线管A(原线圈)插入螺线管B(副线圈)的过程中,电流表的指针将________偏转。
4057650133350(2)线圈A放在B中不动时,指针将________偏转。
(3)线圈A放在B中不动,将滑动变阻器的滑片P向左滑动时,电流表指针将________偏转。
(4)线圈A放在B中不动,突然断开S。电流表指针将________偏转。(填向左、向右、不)
四、解答题(共46分)
462915084010516.(本题9分)如图所示,固定于水平面上的金属架CDEF处在竖直向下的匀强磁场中,金属棒MN沿框架以速度v向右做匀速运动.t=0时,磁感应强度为B0,此时MN到达的位置使MDEN构成一个边长为l的正方形.为使MN棒中不产生感应电流,从t=0开始,磁感应强度B应怎样随时间t变化?请推导出这种情况下B与t的关系式.
487680040005017.(本题9分)如图所示,线圈Ⅰ与电源、开关、滑动变阻器相连,线圈Ⅱ与电流计?相连,线圈Ⅰ与线圈Ⅱ绕在同一个铁芯上,在下列情况下、电流计?中是否有示数?
(1)开关闭合瞬间;
(2)开关闭合稳定后;
(3)开关闭合稳定后来回移动滑动变阻器的滑片;
(4)开关断开瞬间。
478155079248018.(本题9分)磁感应强度为B的匀强磁场仅存在于边长为2l的正方形范围内,有一个电阻为R,边长为l的正方形导线框abcd,沿垂直于磁感线方向,以速度v匀速通过磁场区域,如图所示,从ab进入磁场开始计时.
(1)画出穿过线框的磁通量随时间变化的图象;
(2)判断线框中有无感应电流.
19.(本题10分)矩形线框false的边长分别为l1、l2,可绕它的一条对称轴false转动,匀强磁场的磁感应强度为B,方向与false垂直,初位置时线框平面与B平行,如图所示.
(1)初位置时穿过线框的磁通量false为多少?
(2)当线框沿如图所示方向绕过60°时,磁通量false为多少?这一过程中磁通量的变化false为多少?
5153025135890(3)当线框绕轴沿图示方向由(2)问中的位置再转过60°位置时磁通量false为多少?这一过程中false为多少?
5057775113538020.(本题9分)为了让学生能够更好地理解感应电流产生的条件,物理老师孟成设计了如图所示的装置,固定于水平面上的金属架abcd处在竖直向下的匀强磁场中,金属棒MN沿框架以速度v向右做匀速运动.false时,磁感应强度为false,此时MN到达的位置恰好使MbcN构成一个边长为false的正方形.为使MN棒中不产生感应电流,推导从false开始,磁感应强度B随时间t变化的关系式.
参考答案
1.C
【解析】
【分析】
【详解】
A.穿过闭合电路中的磁通量不为零时,若磁通量不发生变化,闭合电路中没有感应电流产生,选项A错误;
B.穿过闭合电路中的磁通量减少,磁通量的变化率不一定减少,根据法拉第电磁感应定律则知感应电动势不一定减少,感应电流就不一定减少,选项B错误;
CD.根据法拉第电磁感应定律则知,感应电动势的大小与磁通量变化率成正比,与磁通量没有直接关系,所以磁通量越大,感应电动势不一定越大;而磁通量变化越快,磁通量变化率就越大,则闭合电路中感应电动势越大,选项C正确,D错误。
故选C。
2.C
【解析】
【分析】
【详解】
闭合线圈磁通量发生改变时会产生感应电流,电流表指针发生偏转,当把磁铁N极向下插入线圈时,当把磁铁S极从线圈中拔出时,磁通量改变,电流表针发生偏转,保持磁铁在线圈中相对静止时,磁铁和线圈一起以同一速度向上运动时,磁通量不变,电流表不发生偏转,故ABD错误,C正确。
故选C。
3.D
【解析】
【分析】
【详解】
A.线框平行于磁场感应线运动,穿过线框的磁通量没有变化,不会产生感应电流,A错误;
B.线框整体垂直于磁感线运动,虽然切割磁感线,但穿过的磁通量没有变化,因此也不会产生感应电流,B错误;
C.线框绕轴转动,但穿过的磁通量为零,且始终为零,因此也不会产生感应电流,故C错误;
D.线框绕轴转动,导致磁通量发生变化,因此线框产生感应电流,故D正确。
故选D。
4.A
【解析】
【分析】
【详解】
因为电磁感应现象是一个瞬间现象,只有在磁通量改变的时候才会出现,因此恒定的电流产生恒定的磁场,无法发生电磁感应现象,因此A符合题意,BCD不符合题意,故A正确,BCD错误。
故选A。
5.B
【解析】
【分析】
【详解】
A.中线圈不闭合,不能产生感应电流,故A错误;
B.中两导体棒向左右两侧运动,闭合回路面积增大,且闭合,又在匀强电场中,故产生感应电流,故B正确;
C.中闭合线圈与磁场平行,向上运动,磁通量不变,始终为零,故不能产生感应电流,故C错误;
D.中闭合线圈与匀强磁场垂直,右拉时,磁通量不变,故不产生感应电流,故D错误.
6.D
【解析】
【分析】
【详解】
A.直接将电流表放于月球表面,电流表电路是断开的,不能产生感应电流,无法判断有无磁场.故A错误;
B.将电流表与线圈组成回路,线圈不运动,磁通量不变,则线圈中不会有感应电流,所以电流表无示数,不能判断月球表面无磁场.故B错误;
C.将电流表与线圈组成闭合回路,使线圈沿某一方向运动,若运动方向平行磁感线,不会产生感应电流,则如电流表无示数,线圈中磁通量不发生变化,不能说明月球表面有磁场.故C错误;
D.将电流表与线圈组成闭合回路,线圈沿某一方向运动,如电流表有示数,则说明线圈磁通量变化,可判断月球表面有磁场,故D正确。
故选D。
7.C
【解析】
【分析】
【详解】
A.开关闭合后的瞬间,左边线圈中的电流变大,左边线圈中产生的磁场方向向上,穿过右边线圈的磁通量变大,且磁场方向向下,由楞次定律可知,电流方向向上,故A错误;
B.开关闭合并保持一段时间,在这段时间内,左边线圈中的电流不变,产生的磁场不变,穿过右边线圈的磁通量不变,则无电流产生,小灯泡不会亮,故B错误;
CD.开关闭合并保持一段时间再断开后的瞬间,左边线圈中的电流变小,左边线圈中产生的磁场方向向上,穿过右边线圈的磁通量变小,且磁场方向向下,由楞次定律可知,电流方向向下,则小灯泡会亮一下,故C正确,D错误。
故C。
8.C
【解析】
【分析】
【详解】
A.延时继电器中AB两个线圈中有电磁感应现象,选项A不符合题意;
B.机场的安检门是利用电磁感应进行检测的,选项B不符合题意;
C.霍尔效应现象是带电粒子在磁场中的偏转问题,不涉及电磁感应现象,选项C符合题意;
D.在磁场中旋转的铜盘会产生感应电动势,从而在圆盘边缘和中心之间产生电势差,涉及电磁感应现象,选项D不符合题意。
故选C。
9.B
【解析】
【分析】
【详解】
A.线圈向右匀速平动时,穿过线圈的磁通量不变,不会产生感应电流,A错误;
B.线圈绕OO′转动时,磁通量不断变化,会产生感应电流,B正确;
C.线圈绕O点转动时,磁通量不变,不会产生感应电流,C错误;
D.线圈绕OO′转动时,磁通量始终为零,不会产生感应电流,D错误。
故选B。
10.A
【解析】
【分析】
【详解】
开关闭合状态下,线圈中电流恒定,穿过线圈的磁通量不发生变化,没有感应电流,电流表指针不会发生偏转,故A正确.当开关接通的瞬间、开关断开的瞬间或者移动变阻器滑片时,线圈中磁通量发生变化,产生感应电流,指针发生偏转.故BCD错误.故选A.
11.BD
【解析】
【分析】
【详解】
能产生感应电流的条件是闭合电路中磁通量发生改变,所以BD正确.
12.AD
【解析】
【分析】
【详解】
A.以AD为轴向纸外转动90°,则穿过线圈的磁通量减小,则线圈中有感应电流产生,选项A正确;
B.将ABCD向上平移,则穿过线圈的磁通量不变,则线圈中无感应电流产生,选项B错误;
C.将ABCD以AB为轴转动60°,则穿过线圈的磁通量始终为falseBS,则线圈中无感应电流产生,选项C错误;
D.将ABCD以CD为轴转动60°,则穿过线圈的磁通量由falseBS减小到零,则线圈中由感应电流产生,选项D正确。
故选AD。
13.AC
【解析】
【分析】
【详解】
AB.线框在进入和穿出磁场的过程中,穿过线框的磁通量发生变化,有感应电流产生,而整个线框都在磁场中运动时,线框的磁通量不变,没有感应电流产生, B错误A正确;
C.线框在进入和穿出磁场的过程中,产生感应电流,线框的机械能减小转化为电能,C正确;
D.整个线框都在磁场中运动时,没有感应电流产生,线框的重力势能转化为动能,机械能守恒,D错误。
故选AC。
14.AD
【解析】
【分析】
【详解】
A.断出直导线中电流方向为由南向北,由安培定则可判断出小磁针处的磁场方向垂直纸面向里,小磁针的N极朝垂直纸面向里的方向转动,A正确;
BC.开关闭合并保持一段时间后,左侧线圈中磁通量不变,线圈中感应电动势和感应电流为零,直导线中电流为零,小磁针恢复到原来状态, BC错误;
D.开关闭合并保持一段时间后再断开后的瞬间,左侧的线圈中磁通量变化,产生感应电动势和感应电流,由楞次定律可判断出直导线中电流方向为由北向南,由安培定则可判断出小磁针处的磁场方向垂直纸面向外,小磁针的N极朝垂直纸面向外的方向转动,D正确.
15.向右 不 向右 向左
【解析】
【分析】
【详解】
(1)[1].线圈A中磁场方向向上,插入B线圈,故线圈B中磁通量变大,阻碍变大,故感应电流的磁场方向向下,故电流从右向左流过电流表,故电流表指针向右偏转;
(2)[2].线圈不动,磁通量不变,无感应电流,故指针不动;
(3)[3].线圈A中磁场方向向上,滑片向左移动,电流变大,故线圈B中磁通量变大,阻碍变大,故感应电流的磁场方向向下,故电流从右向左流过电流表,故电流表指针向右偏转;
(4)[4].线圈A放在B中不动,突然断开S。电流变小,故线圈B中磁通量变小,阻碍变小,故感应电流的磁场方向向上,故电流从左向右流过电流表,故电流表指针向左偏转;
16.B0ll+vt
【解析】
【详解】
要使棒不产生感应电流,穿过回路的磁通量应保持不变,则有:B0l2=Bl(l+vt),
解之得:B=B0ll+vt;
17.(1)有 (2)没有 (3)有 (4) 有
【解析】(1)开关闭合瞬间,电路中电流增大,线圈产生的磁场增强,穿过线圈Ⅱ的磁通量增大,产生感应电流。
(2)开关闭合一段时间后,线圈中是恒定的电流,线圈产生稳恒的磁场,穿过线圈Ⅱ的磁通量不变,没有感应电流产生。
(3)通电时,来回移动变阻器滑动端时,变阻器接入电路的电阻变化,电路中电流变化,线圈产生的磁场变化,穿过线圈Ⅱ磁通量变化,产生感应电流。
(4)将电键突然断开的瞬间,线圈产生的磁场从有到无消失,穿过穿过线圈Ⅱ的磁通量减小,产生感应电流。
18.(1) (2) 线框进入磁场阶段,穿过线框的磁通量增加,线框中产生感应电流.线框在磁场中运动阶段,穿过线框的磁通量保持不变,无感应电流产生.线框离开磁场阶段,穿过线框的磁通量减小,线框中产生感应电流.
【解析】
线框穿过磁场的过程可分为三个阶段:进入磁场阶段(只有ab边在磁场中)、在磁场中运动阶段(ab、cd两边均在磁场中)、离开磁场阶段(只有cd边在磁场中).
(1)①线框进入磁场阶段:t为0~false,线框进入磁场中的面积与时间成正比,即S=lvΔt1
故Φ=BS=BlvΔt1,Δt1=false时,Φ=Bl2.
②线框在磁场中运动阶段:t为false~false,线框中的磁通量为Φ=Bl2,保持不变,此过程Δt2=false.
③线框离开磁场阶段:t为false~false,线框中的磁通量均匀减小,
即Φ=Bl(l-vΔt3)=Bl2-BlvΔt3
当t=false时,Δt3=,Φ=0.
因此,穿过线框的磁通量随时间的变化图象如图所示.
(2)线框进入磁场阶段,穿过线框的磁通量增加,线框中产生感应电流.线框在磁场中运动阶段,穿过线框的磁通量保持不变,无感应电流产生.线框离开磁场阶段,穿过线框的磁通量减小,线框中产生感应电流.
19.(1)0 (2) false false
(3)false 0
【解析】
【分析】
【详解】
本题的关键是分析矩形线框的平面是否与60°B垂直,只有垂直时才能应用false,
不垂直时,S为面积沿与B垂直方向投影,为能清晰地观察面积与B夹角的情况,可作出其俯视图,如图所示.
(1)当处于如图所示ad位置时,从俯视图可看出没有磁感线穿过矩形线框故false.
(2)当绕轴(从上往下看沿逆时针方向转动60到a’d’位置时,线框与B的夹角false=60°,此时的磁通量为:
false
这一过程中磁通量的变化false为
false
(3)当再由a’d’位置逆时针转60时,到a’’d’’,这时线框与B方向成120°角.
此时穿过线框的磁通量为:
false
此过程中磁通量的变化量为
false.
答案:(1)初位置时穿过线框的磁通量false为0
(2)当线框沿如图所示方向绕过60°时,磁通量false为false,这一过程中磁通量的变化false为false
(3)再转过60°位置时磁通量false为false,这一过程中false为0
20.false
【解析】
【详解】
为了使false中不产生感应电流,必须要求false构成的闭合电路的磁通量不变,
则有:
false
而:
false
所以,从false开始,磁感应强度false随时间false的变化规律是:
false
