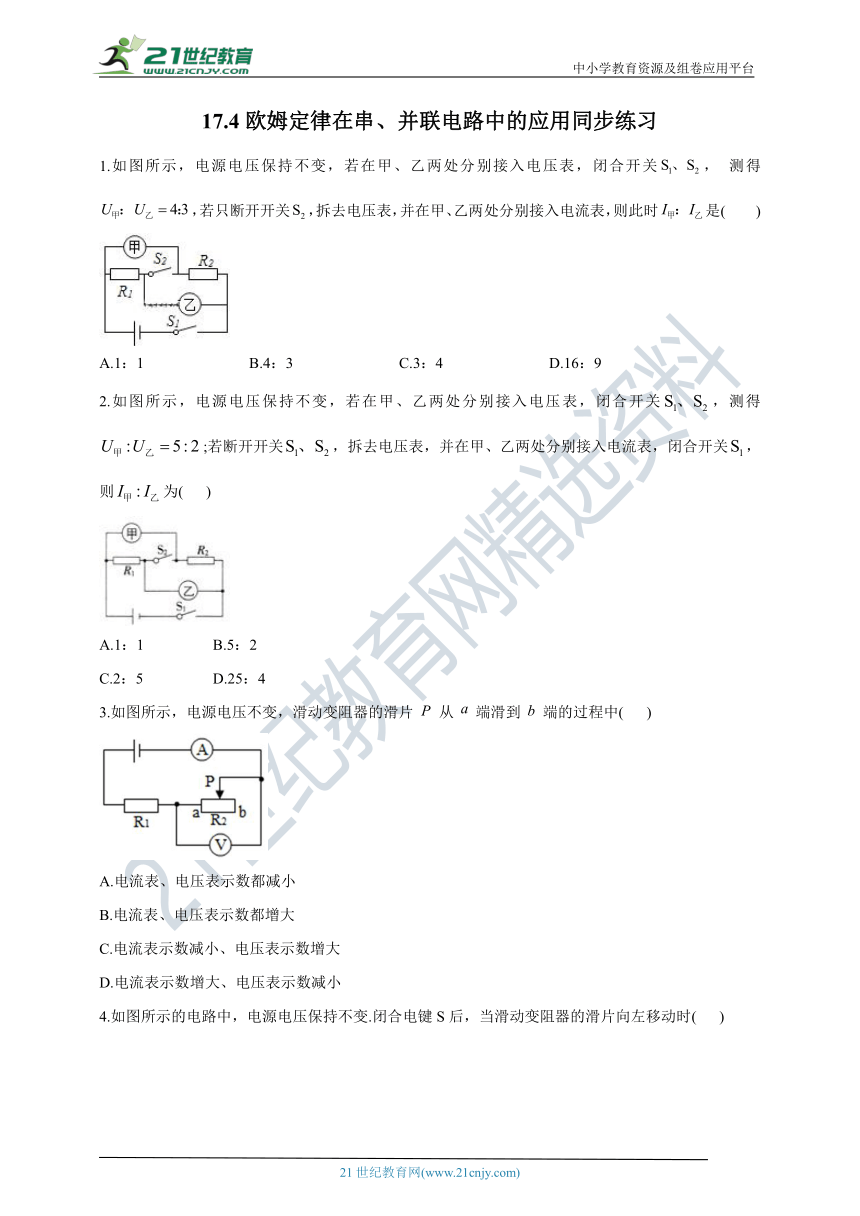

17.4欧姆定律在串、并联电路中的应用同步练习
1.如图所示，电源电压保持不变，若在甲、乙两处分别接入电压表，闭合开关， 测得，若只断开开关，拆去电压表，并在甲、乙两处分别接入电流表，则此时是( )
A.1：1 B.4：3 C.3：4 D.16：9
2.如图所示，电源电压保持不变，若在甲、乙两处分别接入电压表，闭合开关，测得 ;若断开开关，拆去电压表，并在甲、乙两处分别接入电流表，闭合开关，则为( )
A.1：1 B.5：2
C.2：5 D.25：4
3.如图所示，电源电压不变，滑动变阻器的滑片从端滑到端的过程中( )
A.电流表、电压表示数都减小
B.电流表、电压表示数都增大
C.电流表示数减小、电压表示数增大
D.电流表示数增大、电压表示数减小

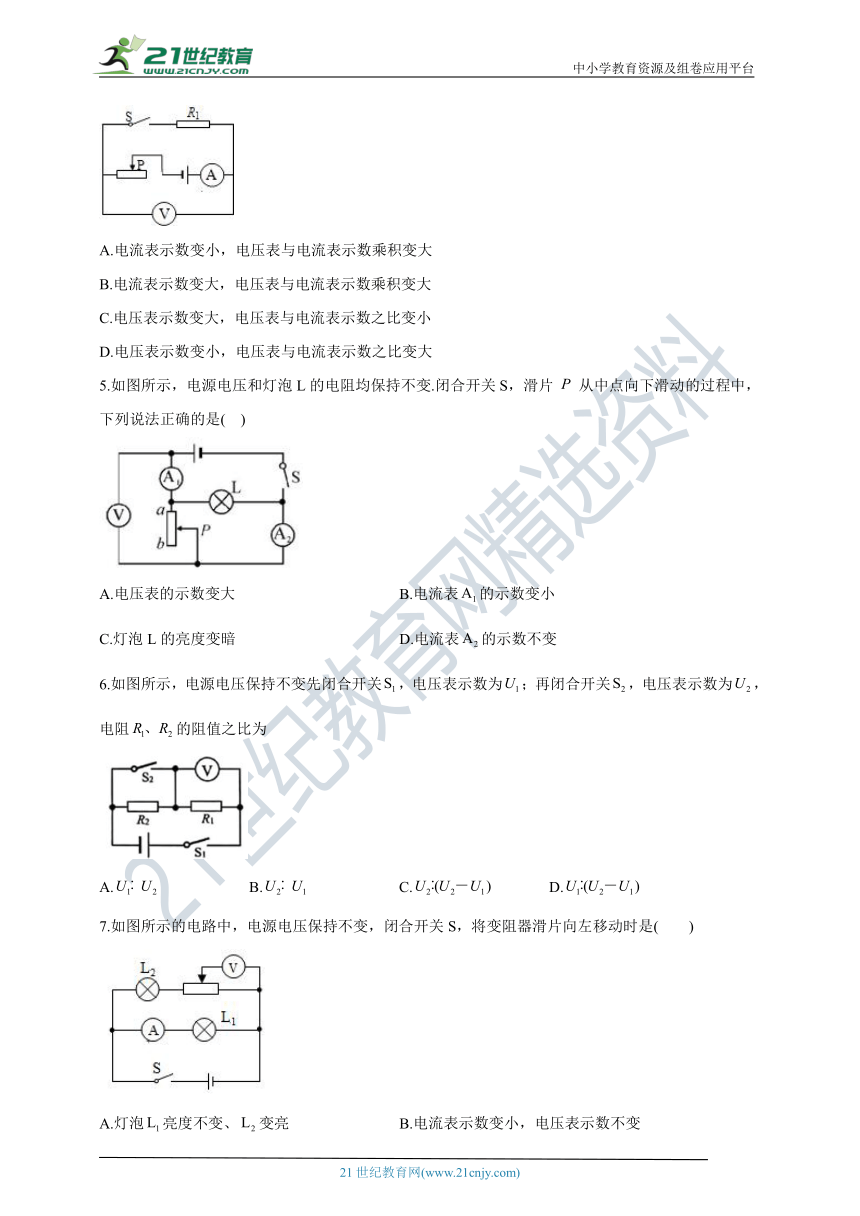

4.如图所示的电路中，电源电压保持不变.闭合电键S后，当滑动变阻器的滑片向左移动时( )
A.电流表示数变小，电压表与电流表示数乘积变大
B.电流表示数变大，电压表与电流表示数乘积变大
C.电压表示数变大，电压表与电流表示数之比变小
D.电压表示数变小，电压表与电流表示数之比变大
5.如图所示，电源电压和灯泡L的电阻均保持不变.闭合开关S，滑片从中点向下滑动的过程中，下列说法正确的是( )
A.电压表的示数变大 B.电流表的示数变小
C.灯泡L的亮度变暗 D.电流表的示数不变
6.如图所示，电源电压保持不变先闭合开关，电压表示数为；再闭合开关，电压表示数为，电阻的阻值之比为
A. B. C. D.
7.如图所示的电路中，电源电压保持不变，闭合开关S，将变阻器滑片向左移动时是( )
A.灯泡亮度不变、变亮 B.电流表示数变小，电压表示数不变
C.电流表示数不变，电压表示数变大 D.电流表、电压表示数均不变

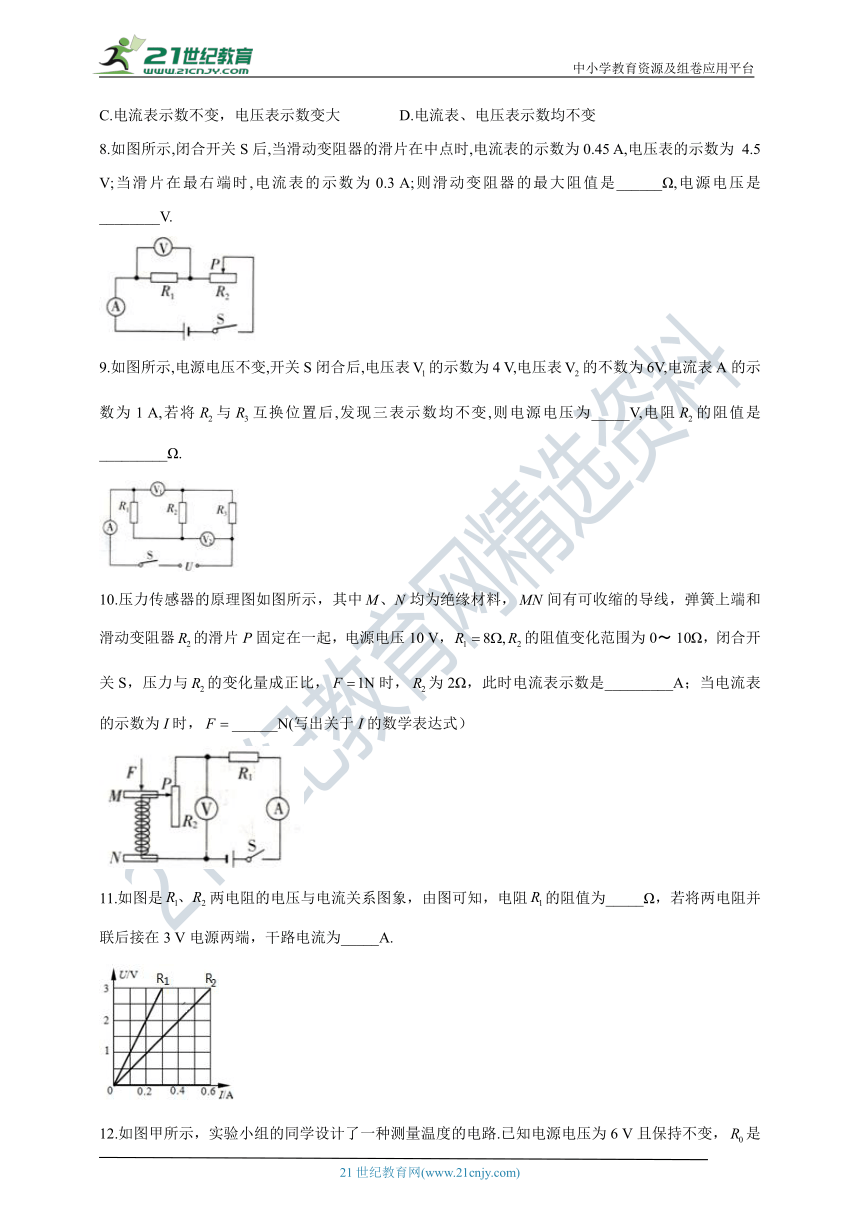

8.如图所示,闭合开关S后,当滑动变阻器的滑片在中点时,电流表的示数为0.45 A,电压表的示数为 4.5 V;当滑片在最右端时,电流表的示数为0.3 A;则滑动变阻器的最大阻值是______Ω,电源电压是________V.
9.如图所示,电源电压不变,开关S闭合后,电压表的示数为4 V,电压表的不数为6V,电流表A的示数为1 A,若将与互换位置后,发现三表示数均不变,则电源电压为_____V,电阻的阻值是_________Ω.
10.压力传感器的原理图如图所示，其中均为绝缘材料，间有可收缩的导线，弹簧上端和滑动变阻器的滑片P固定在一起，电源电压10?V，的阻值变化范围为0??10Ω，闭合开关S，压力与的变化量成正比，时，为2Ω，此时电流表示数是_________A；当电流表的示数为I时，______N(写出关于I的数学表达式）
11.如图是两电阻的电压与电流关系图象，由图可知，电阻的阻值为_____Ω，若将两电阻并联后接在3 V电源两端，干路电流为_____A.

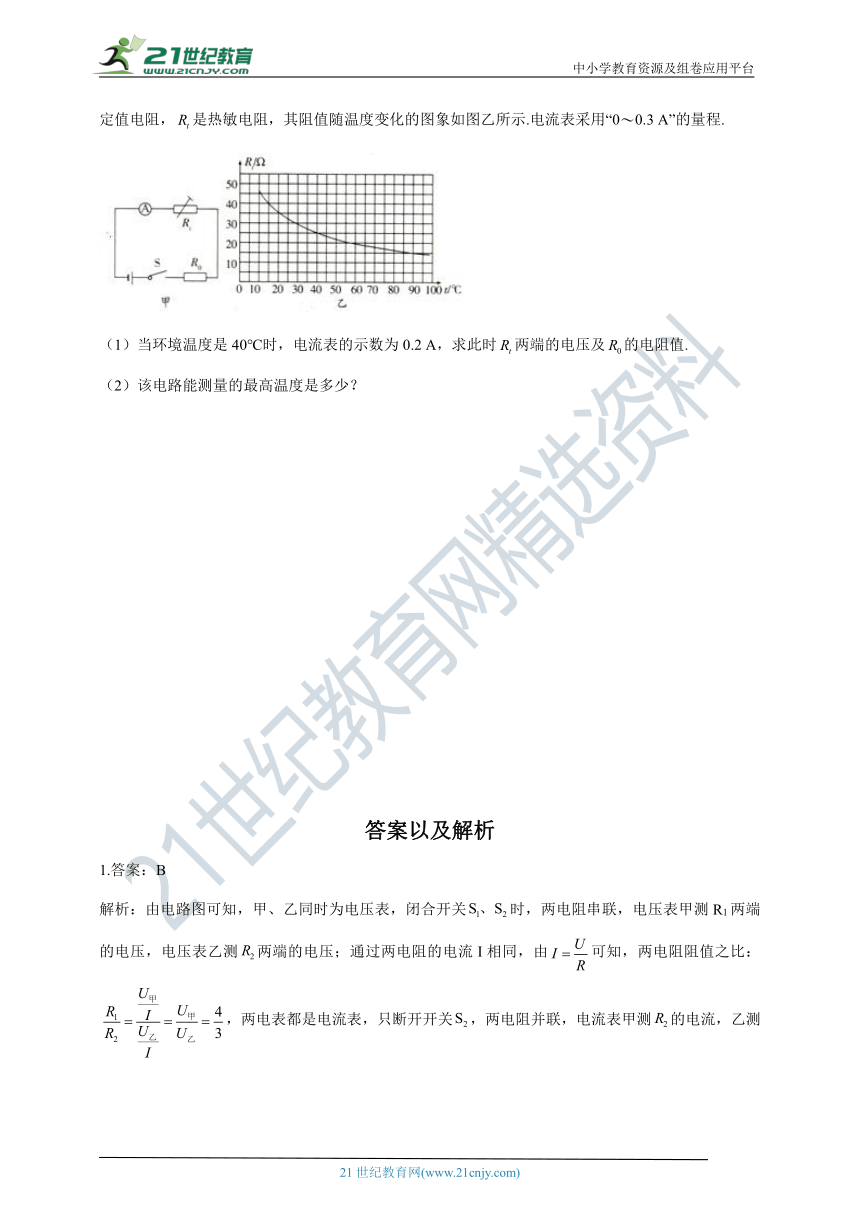

12.如图甲所示，实验小组的同学设计了一种测量温度的电路.已知电源电压为6?V且保持不变，是定值电阻，是热敏电阻，其阻值随温度变化的图象如图乙所示.电流表采用“0?0.3?A”的量程.
（1）当环境温度是40℃时，电流表的示数为0.2?A，求此时两端的电压及的电阻值.
（2）该电路能测量的最高温度是多少？
答案以及解析
1.答案：B
解析：由电路图可知，甲、乙同时为电压表，闭合开关时，两电阻串联，电压表甲测R1两端的电压，电压表乙测两端的电压；通过两电阻的电流I相同，由可知，两电阻阻值之比：，两电表都是电流表，只断开开关，两电阻并联，电流表甲测的电流，乙测的电流，两电阻并联，它们两端的电压U相等，通过两电表的电流之比：，故B正确.
2.答案：B
解析：在甲、乙两处分别接入电压表，闭合开关时，两电阻串联，甲表测的是两端的电压，乙表测的是两端的电压，因串联电路中各处的电流相等，由可得，两电阻的阻值之比；断开开关，拆去电压表,并在甲、乙两处分别接入电流表，闭合开关后，两电阻并联在电路中，甲表测的是通过的电流，乙表测的是通过的电流，因并联电路中各支路两端的电压相等,故两电流表的示数之比，故选B。
3.答案：C
解析：当滑片P向右移动时，滑动变阻器接入电路的电阻变大，电路中的总电阻变大；
根据可知，电路中的电流变小，即电流表的示数变小；
根据可知，定值电阻两端的电压变小；
根据串联电路总电压等于各分电压之和可知，滑动变阻器两端的电压变大，即电压表的示数变大.故选C.
4.答案：B
解析：由电路图可知，电键闭合后，定值电阻与滑动变阻器R串联，电流表测电路中的电流，电压表V测定值电阻两端的电压，滑片向左移动时，滑动变阻器接入电路的阻值变小，滑动变阻器分压变小，电压表示数变大；滑动变阻器接入电路阻值变小，电路总电阻变小，电源电压不变，由欧姆定律可知，电路电流变大，电流表示数变大；所以电压表与电流表示数乘积变大，故B正确，ACD错误.
故选B.
5.答案：B
解析：A.由电路图可知，灯泡与滑动变阻器并联，电压表测电源的电压，电流表测干路电流，电流表测变阻器支路的电流；因电源的电压保持不变，所以，移动滑片时，电压表的示数不变，故A错误；
B.因并联电路中干路电流等于各支路电流之和，所以干路电流变小，即电流表的示数变小，故B正确
C.因并联电路中各支路独立工作、互不影响，所以，移动滑片时，通过灯泡L的电流不变，实际功率不变，灯泡的亮暗不变，故C错误；
D.在变阻器的滑片从中点向下端滑动过程中，接入电路中的电阻变大，由可知,该支路的电流变小，即电流表的示数变小，故D错误；
6.答案：D
解析：闭合开关时，被短路，只有电阻连入电路，电压表测量电源电压，则电源电压为，只闭合开关时，定值电阻串联，电压表测量的电压，则的电压为；因串联电路的总电压等于各电阻两端的电压之和，所以的电压：；串联时通过的电流相等，根据欧姆定律可得的阻值之比：
.
故选D.
7.答案：C
解析：AB.因电压表接在滑片电路上，故该部分相当于断路，故滑动变阻器电阻不能改变，故电路中电流不会改变，即电流表示数不变，灯泡亮度不变；故A、B错误；
CD.滑片左移时，与电压表并联的电阻变大，则由欧姆定律得电压表示数变大；故D错误，C正确
8.答案：20;9
解析：由电路图可知，和滑动变阻器串联，电压表测两端的电压，电流表测电路中的电流.当滑片在中点时,根据题意结合欧姆定律可得,电源的电压①;当滑片在最右端时.滑动变阻器的最大阻值与电阻串联，电源的电压②，由①②解得：.
9.答案：7;3
解析：由电路图可知，三电阻串联，电压表测和两端的电压之和，测和两端的电压之和.串联电路中总电阻等于各分电阻之和，由可得,,将和对换位置后，电流表、电压表示数均不变，则，电源的电压：.
10.答案：1;
解析：由电路图可知，与串联，电压表测两端的电压，电流表测电路中的电流.当时，为2Ω，电路中的电流；由题意可知，压力F与的变化量成正比，设为，当时. 为2Ω,则,解得,所以，①
当电流表的示数为I时，电路中的总电阻,滑动变阻器接入电路中的电阻②；
所以，，即数学表达式为
11.答案：10;0.9
解析：（1）由图象可知，当通过的电流为0.3 A时，的电压为3 V，则由可得的阻值： ；
（2）将两电阻并联后接在3 V电源两端，则，由图象可知，此时，，由并联电路的电流特点可得，干路电流：.
12.答案：（1）5?V；5Ω （2）90℃
解析：（1）由甲图知，两电阻串联，电流表测电路中的电流，当环境温度是40℃时，由图乙知，热敏电阻的阻值为,此时电流表的示数为，
由可得，两端的电压:，
两端的电压:，
则的电阻值。
(2)电流表采用“0~0.3?A”的量程，最大电流不能超过0.3?A，此时电路中的最小总电阻，
热敏电阻的最小阻值:，
由图乙知，对应的最高温度为90℃
