第六章 传感器
6.2 传感器的应用　

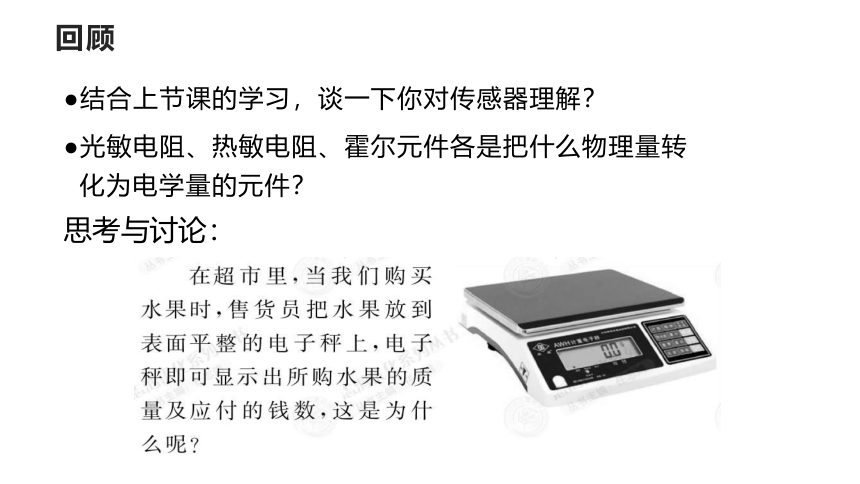

回顾
结合上节课的学习，谈一下你对传感器理解？
光敏电阻、热敏电阻、霍尔元件各是把什么物理量转化为电学量的元件？
思考与讨论：
自学教材前三段，画出传感器应用的一般模式示意图。
传感器应用的一般模式

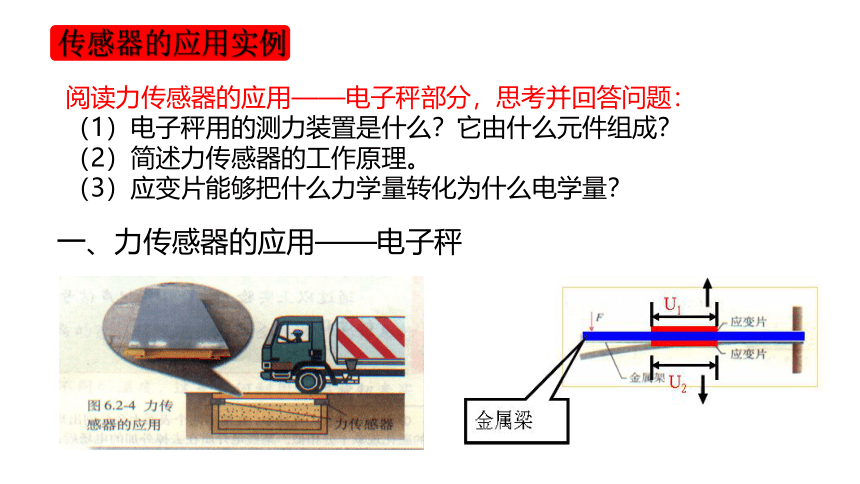

传感器的应用实例
一、力传感器的应用——电子秤
阅读力传感器的应用——电子秤部分，思考并回答问题：
（1）电子秤用的测力装置是什么？它由什么元件组成？
（2）简述力传感器的工作原理。
（3）应变片能够把什么力学量转化为什么电学量？
金属梁
U1
U2
两个应变片的形变引起电阻变化，致使两个应变片的电压差变化

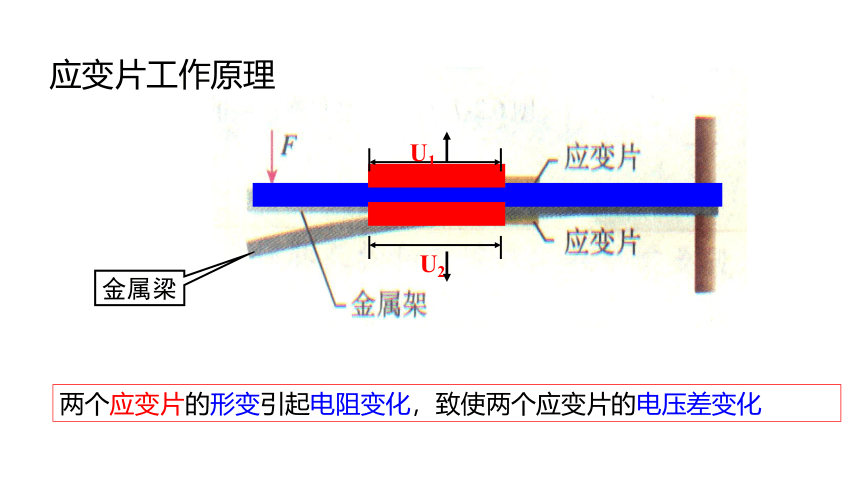

应变片工作原理

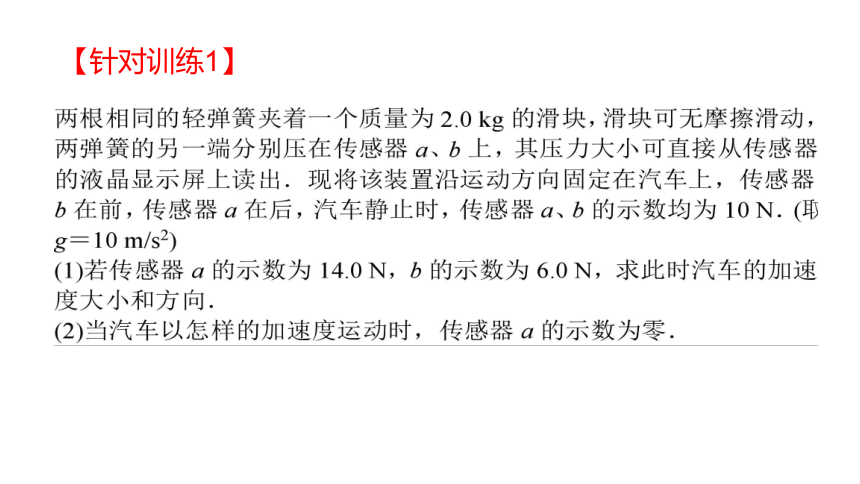

【针对训练1】

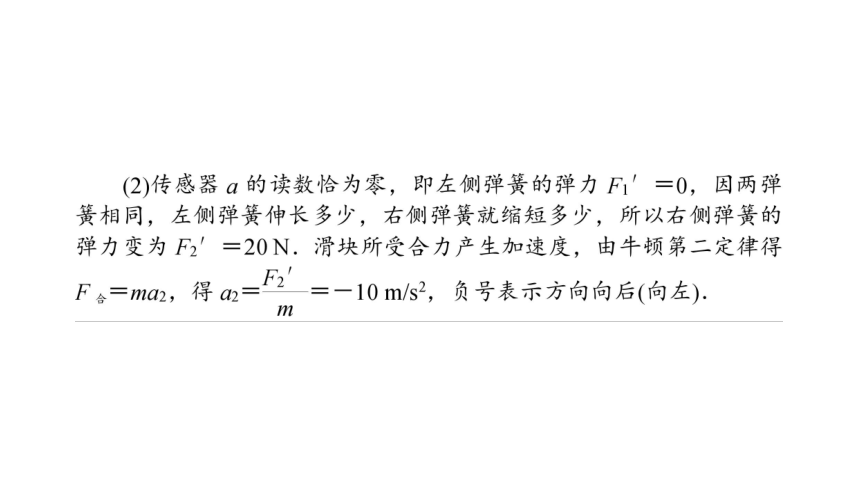

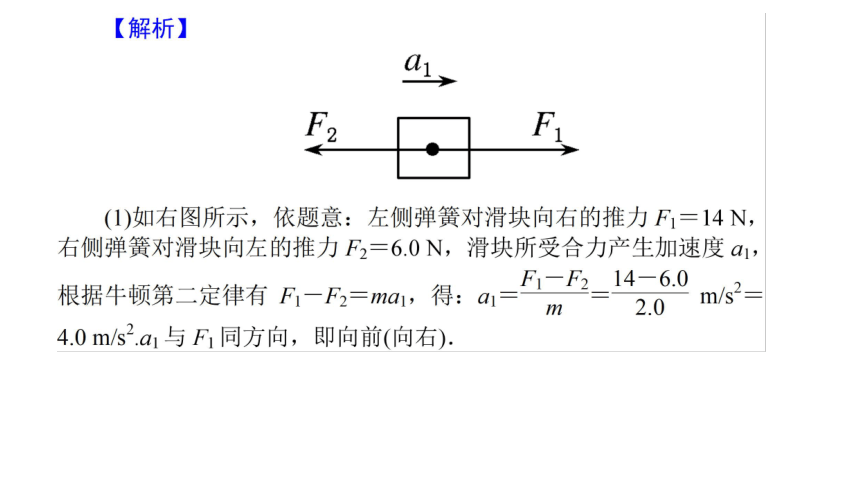

现象：常温下两触点分离。温度升高，两触点接触。
原因：两种金属膨胀性能不同，双金属片形状发生变化，使触点接触。

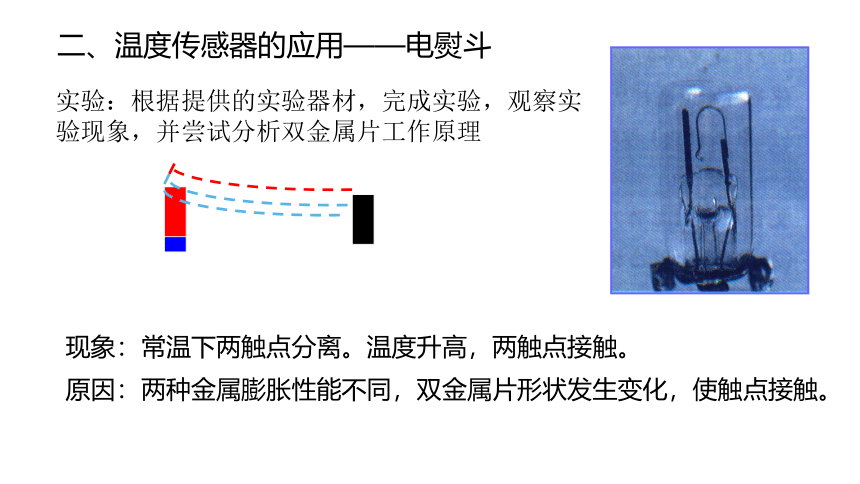

二、温度传感器的应用——电熨斗
实验：根据提供的实验器材，完成实验，观察实验现象，并尝试分析双金属片工作原理
三.电熨斗的构造
思考与讨论：
1、常温下两触点是接触还是分离？
2、如何用调温旋钮来升高或降低电烫斗的工作温度？
1、常温接触，温度过高时，触点分离．
2、升降螺丝带动弹性铜片升降，从而改变触点接触的难易，达到控制在不同温度的目的．
（1）电饭锅中温度传感器的主要元件是什么？
（2）感温铁氧体的组成物质是什么？
（3）感温铁氧体有何特点？
（4）什么是“居里点”？
四、温度传感器的应用——电饭锅
阅读教材第58页，回答问题:
感温铁氧体.
温度达到约103℃时，失去铁磁性
思考并回答教材“思考与讨论”中的问题，了解电饭锅的工作原理
(1)开始煮饭时为什么要压下开关按钮？手松开后这个按
钮是否恢复到图示的状态？为什么？
(2)煮饭时水沸腾后锅内是否回大致保持一定的温度？为什么？
(3)饭熟后，水分被大米吸收，锅底的温度会有什么变化
？这时电饭锅会自动地发生哪些动作？
(4)如果用电饭锅烧水，能否在水沸腾后自动断电？
:
五、光传感器的应用——火灾报警器

自学P59页，回答以下问题
(1)烟雾散射火灾报警器的组成?
(2)烟雾散射火灾报警器的工作原理?
当有烟雾进入罩内后，对光线向各个方向散射，使部分光线照射到光电三极管上，其阻值变小，与传感器连接的电路检测到这种变化，就会发出警报．
【针对训练2】
A
1、传感器应用的一般模式
2、力传感器的应用——电子秤
3、温度传感器的应用——电熨斗
4、光传感器的应用——火灾报警器
课堂小结:
力传感器是把力信号转换成电信号；
声传感器是把声音信号转换为电信号；
温度传感器往往是用来进行自动控制．
力 ————传感器———电流
声 ————传感器———电流
温度——— 传感器———电流
非电学量———传感器———电学量
好处：容易测量
课后作业：
课后问题与练习
同步训练
