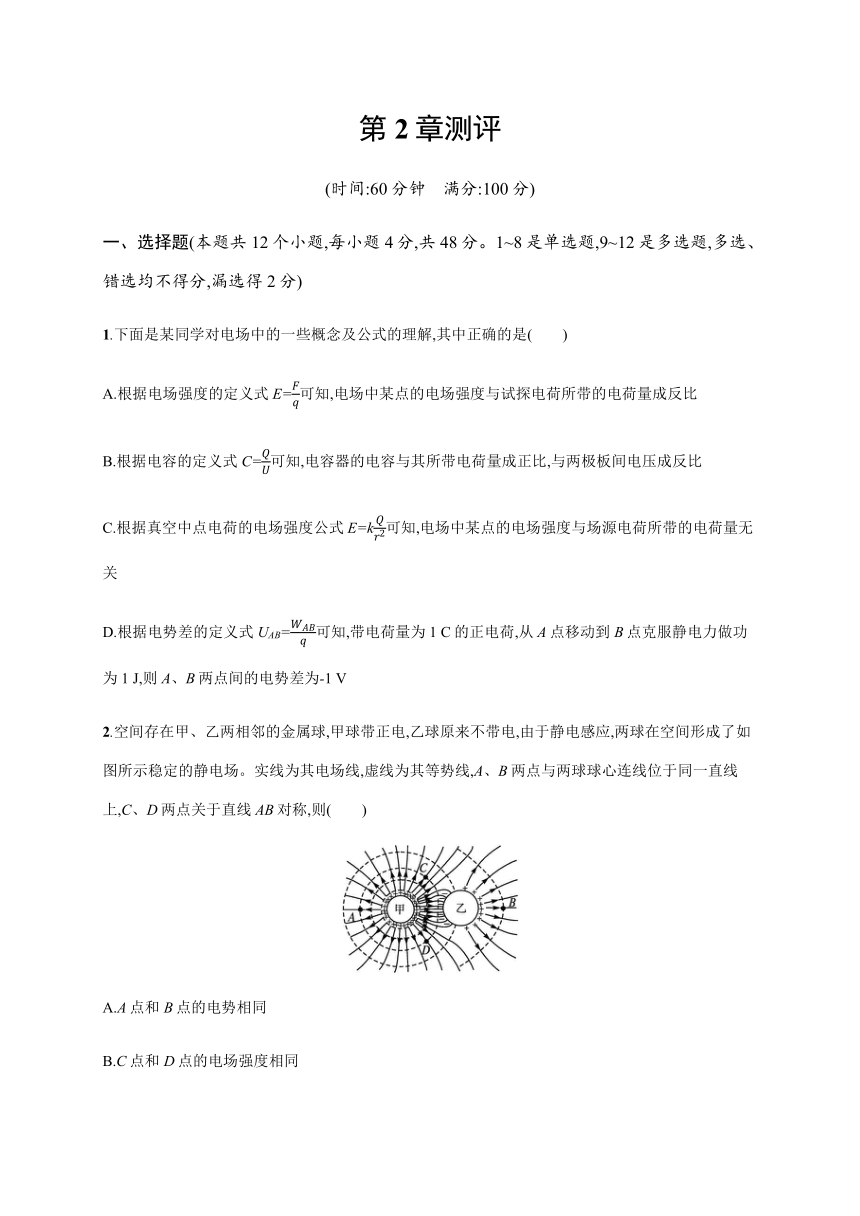

第2章测评
(时间:60分钟　满分:100分)
一、选择题(本题共12个小题,每小题4分,共48分。1~8是单选题,9~12是多选题,多选、错选均不得分,漏选得2分)
1.下面是某同学对电场中的一些概念及公式的理解,其中正确的是(　　)
A.根据电场强度的定义式E=Fq可知,电场中某点的电场强度与试探电荷所带的电荷量成反比
B.根据电容的定义式C=QU可知,电容器的电容与其所带电荷量成正比,与两极板间电压成反比
C.根据真空中点电荷的电场强度公式E=kQr2可知,电场中某点的电场强度与场源电荷所带的电荷量无关
D.根据电势差的定义式UAB=WABq可知,带电荷量为1 C的正电荷,从A点移动到B点克服静电力做功为1 J,则A、B两点间的电势差为-1 V
2.空间存在甲、乙两相邻的金属球,甲球带正电,乙球原来不带电,由于静电感应,两球在空间形成了如图所示稳定的静电场。实线为其电场线,虚线为其等势线,A、B两点与两球球心连线位于同一直线上,C、D两点关于直线AB对称,则(　　)

A.A点和B点的电势相同
B.C点和D点的电场强度相同
C.正电荷从A点移至B点,静电力做正功
D.负电荷从C点沿直线CD移至D点,电势能先增加后减少
3.

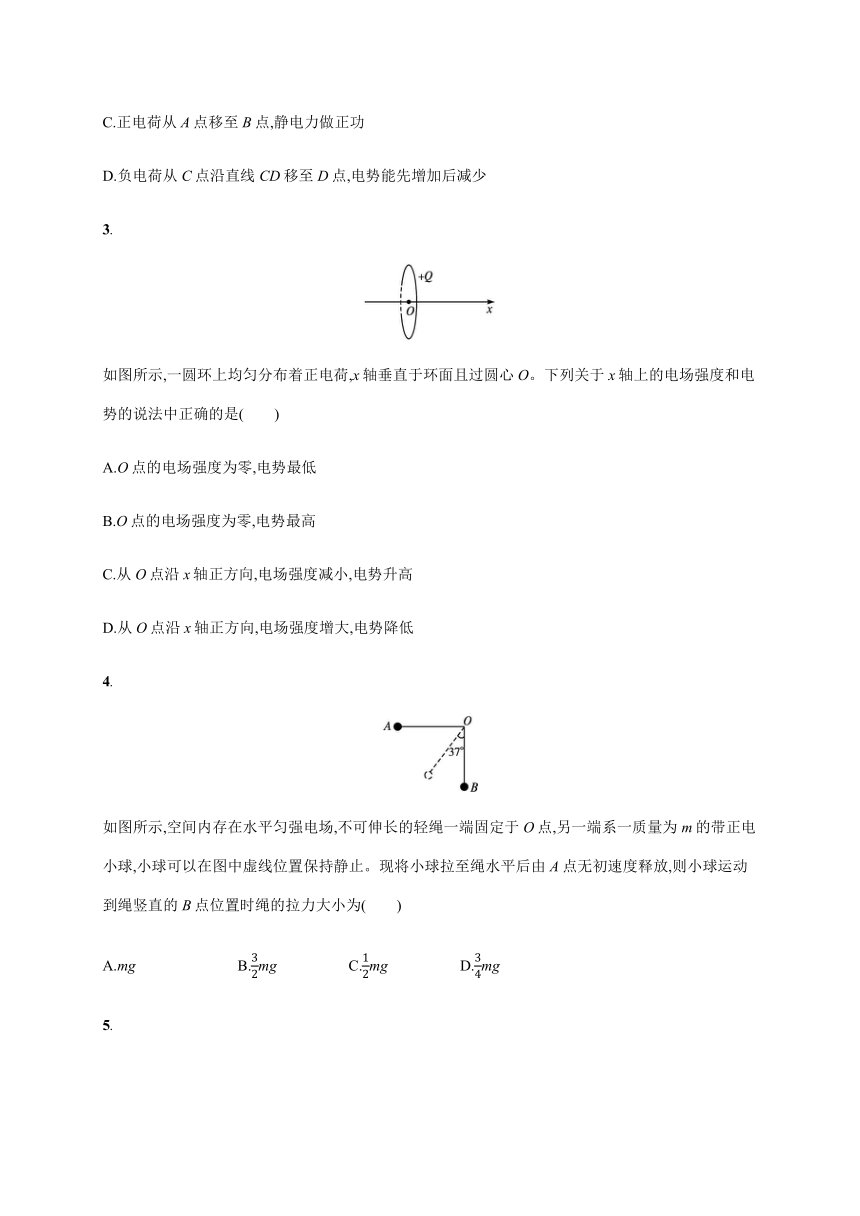

如图所示,一圆环上均匀分布着正电荷,x轴垂直于环面且过圆心O。下列关于x轴上的电场强度和电势的说法中正确的是(　　)
A.O点的电场强度为零,电势最低
B.O点的电场强度为零,电势最高
C.从O点沿x轴正方向,电场强度减小,电势升高
D.从O点沿x轴正方向,电场强度增大,电势降低
4.

如图所示,空间内存在水平匀强电场,不可伸长的轻绳一端固定于O点,另一端系一质量为m的带正电小球,小球可以在图中虚线位置保持静止。现将小球拉至绳水平后由A点无初速度释放,则小球运动到绳竖直的B点位置时绳的拉力大小为(　　)
A.mg B.32mg C.12mg D.34mg
5.

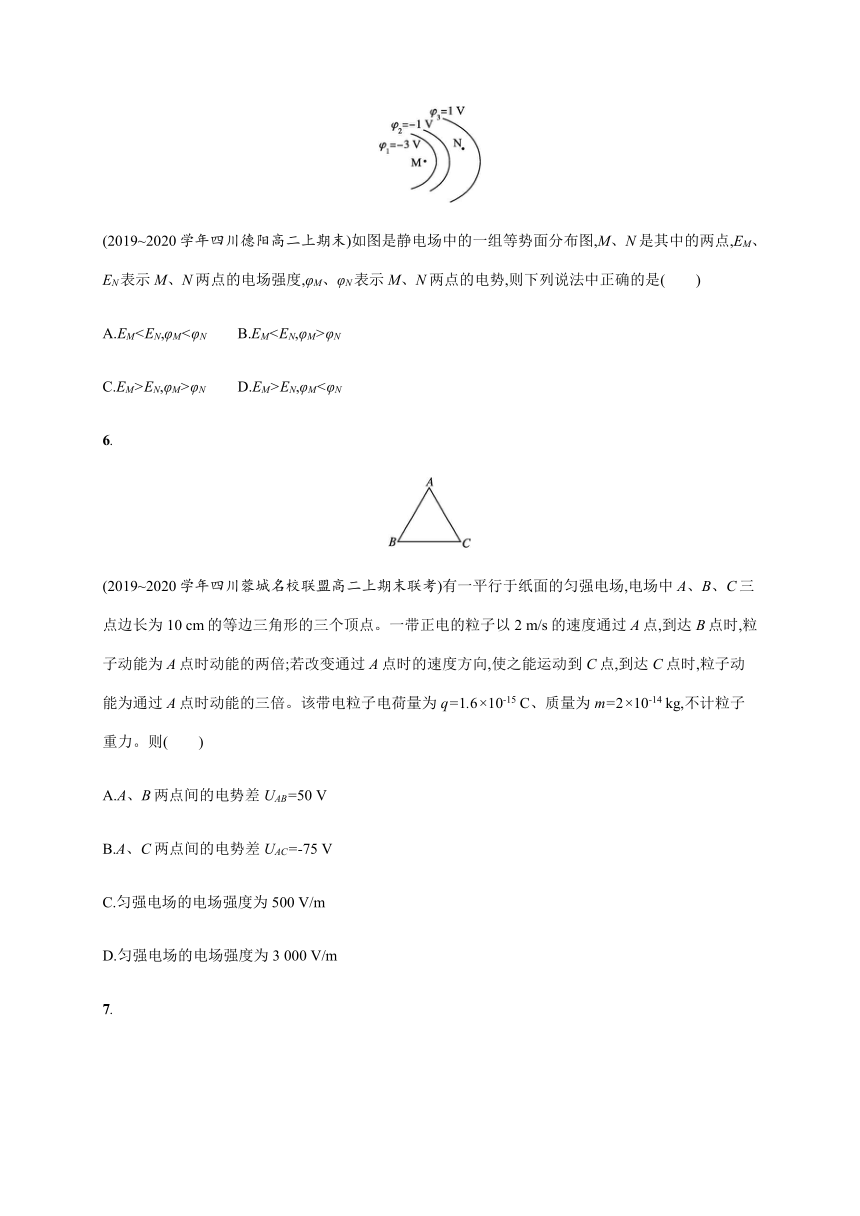

(2019~2020学年四川德阳高二上期末)如图是静电场中的一组等势面分布图,M、N是其中的两点,EM、EN表示M、N两点的电场强度,φM、φN表示M、N两点的电势,则下列说法中正确的是(　　)
A.EMφN
C.EM>EN,φM>φN D.EM>EN,φM<φN
6.

(2019~2020学年四川蓉城名校联盟高二上期末联考)有一平行于纸面的匀强电场,电场中A、B、C三点边长为10 cm的等边三角形的三个顶点。一带正电的粒子以2 m/s的速度通过A点,到达B点时,粒子动能为A点时动能的两倍;若改变通过A点时的速度方向,使之能运动到C点,到达C点时,粒子动能为通过A点时动能的三倍。该带电粒子电荷量为q=1.6×10-15 C、质量为m=2×10-14 kg,不计粒子重力。则(　　)
A.A、B两点间的电势差UAB=50 V
B.A、C两点间的电势差UAC=-75 V
C.匀强电场的电场强度为500 V/m
D.匀强电场的电场强度为3 000 V/m
7.

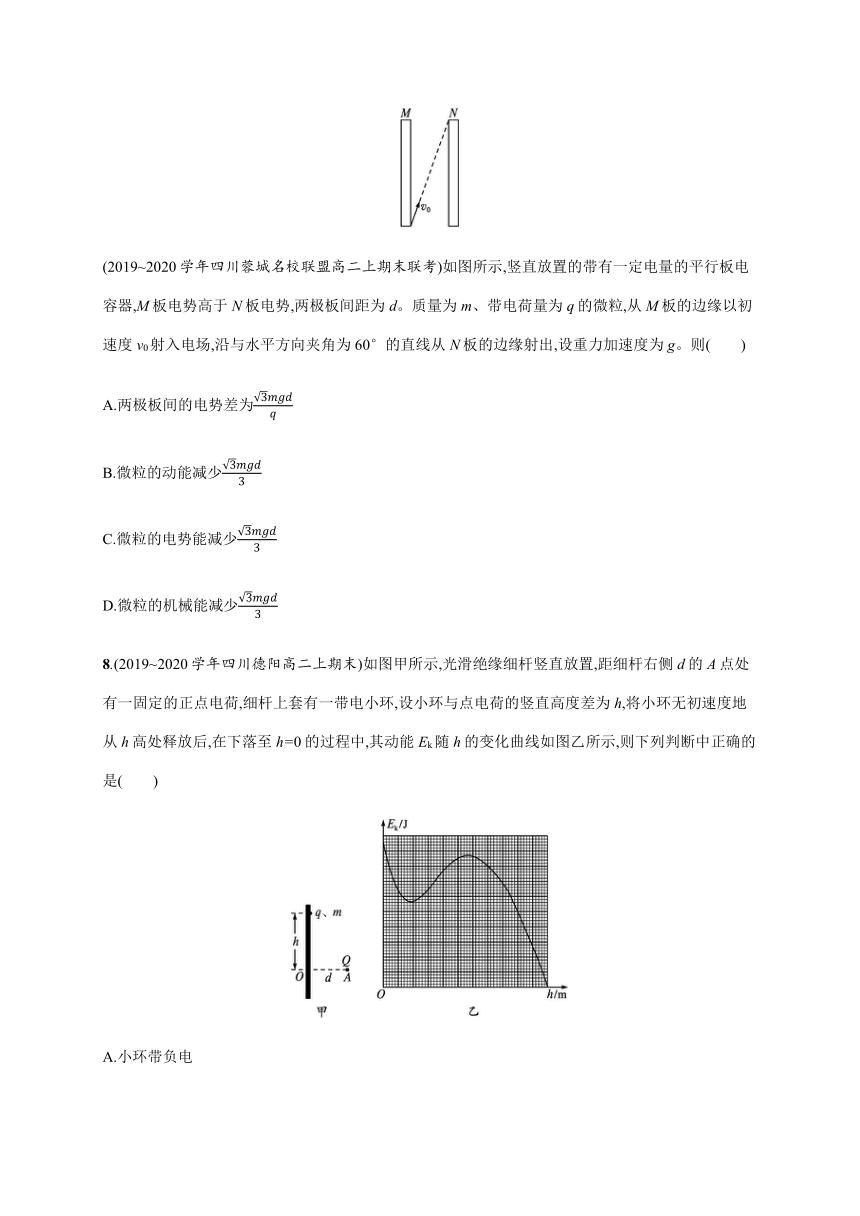

(2019~2020学年四川蓉城名校联盟高二上期末联考)如图所示,竖直放置的带有一定电量的平行板电容器,M板电势高于N板电势,两极板间距为d。质量为m、带电荷量为q的微粒,从M板的边缘以初速度v0射入电场,沿与水平方向夹角为60°的直线从N板的边缘射出,设重力加速度为g。则(　　)
A.两极板间的电势差为3mgdq
B.微粒的动能减少3mgd3
C.微粒的电势能减少3mgd3
D.微粒的机械能减少3mgd3
8.(2019~2020学年四川德阳高二上期末)如图甲所示,光滑绝缘细杆竖直放置,距细杆右侧d的A点处有一固定的正点电荷,细杆上套有一带电小环,设小环与点电荷的竖直高度差为h,将小环无初速度地从h高处释放后,在下落至h=0的过程中,其动能Ek随h的变化曲线如图乙所示,则下列判断中正确的是(　　)

A.小环带负电
B.从h高处下落至h=0的过程中,小环电势能一直增大
C.从h高处下落至h=0的过程中,小环先后经过了减速、加速、再减速三个阶段
D.小环将做以O点为中心的往复运动

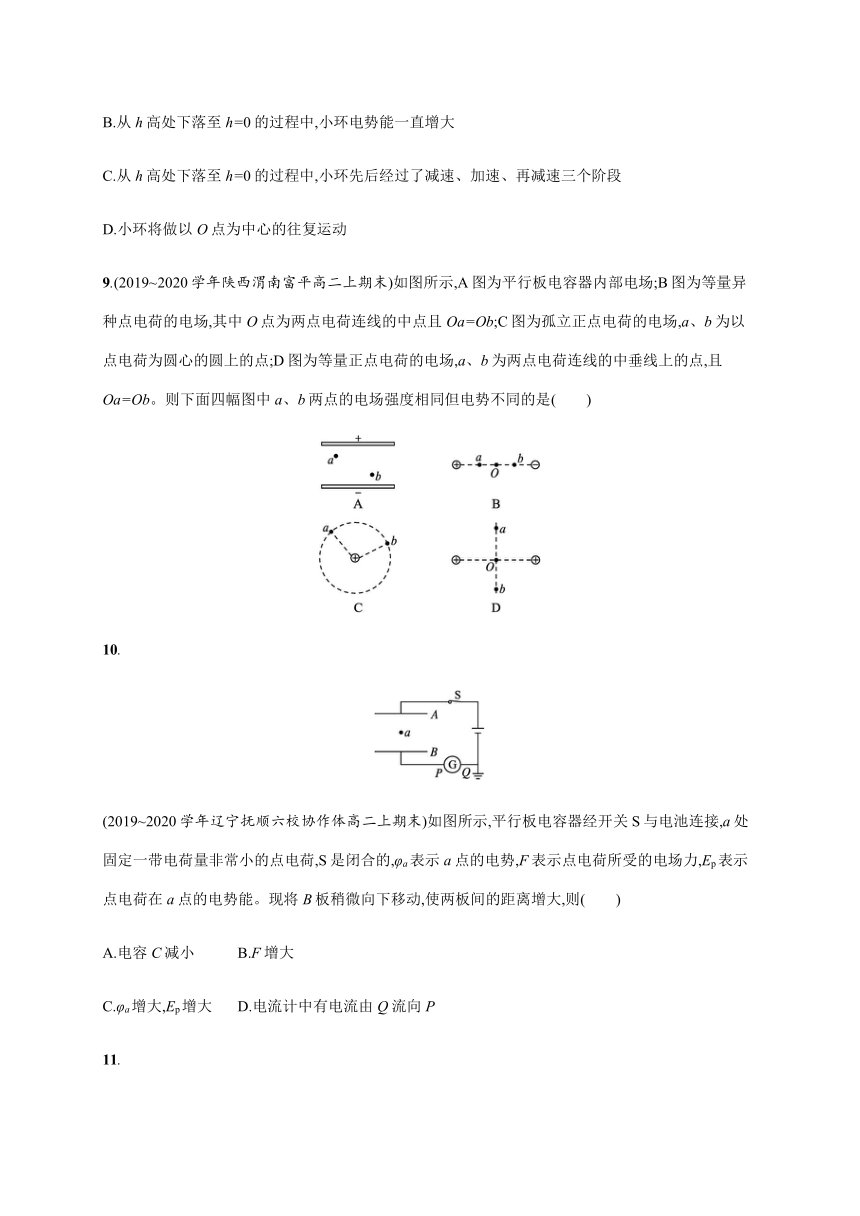

9.(2019~2020学年陕西渭南富平高二上期末)如图所示,A图为平行板电容器内部电场;B图为等量异种点电荷的电场,其中O点为两点电荷连线的中点且Oa=Ob;C图为孤立正点电荷的电场,a、b为以点电荷为圆心的圆上的点;D图为等量正点电荷的电场,a、b为两点电荷连线的中垂线上的点,且Oa=Ob。则下面四幅图中a、b两点的电场强度相同但电势不同的是(　　)

10.

(2019~2020学年辽宁抚顺六校协作体高二上期末)如图所示,平行板电容器经开关S与电池连接,a处固定一带电荷量非常小的点电荷,S是闭合的,φa表示a点的电势,F表示点电荷所受的电场力,Ep表示点电荷在a点的电势能。现将B板稍微向下移动,使两板间的距离增大,则(　　)
A.电容C减小 B.F增大
C.φa增大,Ep增大 D.电流计中有电流由Q流向P
11.

(2019~2020学年贵州贵阳高二上期末)如图所示,两个带等量负电荷的小球A、B(可视为点电荷),被固定在光滑的绝缘水平面上,P、N是小球A、B连线的中垂线上的两点,且PO=ON。现将一个电荷量很小的带正电的小球C(可视为质点),由P点静止释放,在小球C向N点的运动的过程中,关于小球C的说法可能正确的是(　　)
A.速度先增大,再减小
B.电势能先增大,再减小
C.加速度可能先增大再减小,过O点后,加速度先减小再增大
D.加速度可能先减小,再增大
12.

(2019~2020学年广东汕头潮阳高二上教学质量监测)如图所示,矩形区域内有水平方向的匀强电场,一个带负电的粒子从A点以某一速度vA射入电场中,最后以另一速度vB从B点离开电场,不计粒子所受的重力,A、B两点的位置如图所示,则下列判断中正确的是(　　)
A.电场强度的方向水平向左
B.带电粒子在A点的电势能大于在B点的电势能
C.粒子在电场中运动的全过程中,电势能最大处为A点
D.粒子在电场中运动的全过程中,动能最大处为B点
二、实验题(本题共2个小题,共12分)
13.(6分)定性研究平行板电容器的电容与结构之间的关系的装置如图所示,平行板电容器的A板与静电计相连,B板和静电计金属壳都接地。若充电后保持电容器所带电荷量不变,试指出下列三种情况下,静电计指针的偏转角度变化情况。(均选填“变大”“变小”或“不变”)

(1)正对面积减小时,静电计指针的偏转角度将　　　　　　。?
(2)板间距离增大时,静电计指针的偏转角度将　　　　　　。?
(3)插入电介质时,静电计指针的偏转角度将　。?
14.(6分)如图甲是观察用干电池对电容器充电过程中电容器两端电压随时间变化的图像,图乙是其对应的充电电流随时间变化的图像。在充电的开始阶段,充电电流较大,电容器两端电压U增加　　　　(选填“较快”或“较慢”),随着电容器两端电压的增加,充电电流　　　(选填“逐渐减小”或“逐渐增加”),且电容器两端电压U的上升速度变缓,而向着　　　　趋近。在充电过程中电容器的电能　　　。充电开始的瞬间电容器两端电压　　　(选填“能突变”或“不能突变”)。通过图像看出在第2 s时电容器增加的电荷量Q约为　　　　C(已知Q=It)。?

三、计算题(本题共4个小题,每小题10分,共40分)
15.(2019~2020学年四川广元高二上期末)如图,一带电荷量为+q、质量为m的小物块处于一倾角为37°的光滑绝缘斜面上,当整个装置被置于一水平向右的匀强电场中时,小物块恰好静止。重力加速度用g表示,sin 37°=0.6,cos 37°=0.8。求:

(1)电场强度的大小E。
(2)将电场强度减小为原来的12时,物块加速度的大小a。
(3)电场强度变化后物块下滑距离L时的动能Ek。



16.

(2019~2020学年四川蓉城名校联盟高二上期末联考)如图所示,在虚线MN两侧分别存在着方向相反的两个匀强电场,一带电粒子从A点由静止开始,在电场力作用下沿直线在A、B两点间的往返运动。已知电场强度E1的大小为2.0×103 N/C,E1和E2方向如图所示。带电粒子质量为m=1.0×10-18 kg,带电荷量为q=-1.0×10-10 C,A点距虚线MN的距离为d1=0.4 m,B点到虚线MN的距离为d2=0.2 m,不计带电粒子的重力,忽略相对论效应。求:
(1)电场强度E2的大小。
(2)带电微粒从A点运动到B点所经历的时间t。



17.(2019~2020学年陕西咸阳高二上期末教学质量检测)如图所示,静止于A处的带正电离子(电荷量为q,质量为m),经电压为U的加速电场加速后从B点飞出,恰好以源电荷Q(可视为点电荷)为圆心、半径为R的四分之一圆做匀速圆周运动,并从P点垂直于边界CN进入矩形有界匀强偏转电场,电场方向水平向左,离子恰好能打在M点。已知NP间的距离等于NM间距离,离子的重力不计,源电荷Q产生的电场对加速电场和偏转电场均无影响,静电力常量为k。求:
(1)离子从B点飞出时的速度v的大小。
(2)源电荷Q的电性和电荷量为多少。
(3)P、N两点间的电势差。





18.(2019~2020学年广东广州越秀高二上期末)在如图所示的xOy平面内(y轴的正方向竖直向上)存在着水平向右的匀强电场,有一带正电的小球自坐标原点O沿y轴正方向竖直向上抛出,它的初动能为8 J,不计空气阻力,当它上升到最高点M时,它的动能为2 J,M点距x轴0.2 m,g取10 m/s2。

(1)带电小球落回到x轴上的P点,求出P点坐标。
(2)求带电小球到达P点时的动能。





第2章测评
(时间:60分钟　满分:100分)
一、选择题(本题共12个小题,每小题4分,共48分。1~8是单选题,9~12是多选题,多选、错选均不得分,漏选得2分)
1.下面是某同学对电场中的一些概念及公式的理解,其中正确的是(　　)
A.根据电场强度的定义式E=Fq可知,电场中某点的电场强度与试探电荷所带的电荷量成反比
B.根据电容的定义式C=QU可知,电容器的电容与其所带电荷量成正比,与两极板间电压成反比
C.根据真空中点电荷的电场强度公式E=kQr2可知,电场中某点的电场强度与场源电荷所带的电荷量无关
D.根据电势差的定义式UAB=WABq可知,带电荷量为1 C的正电荷,从A点移动到B点克服静电力做功为1 J,则A、B两点间的电势差为-1 V
解析电场强度取决于电场本身,与有无试探电荷无关,A错误;电容取决于电容器本身,与电容器所带电荷量和两极板间电压无关,B错误;E=kQr2中,Q是场源电荷,所以电场中某点的电场强度与Q成正比,C错误;由UAB=WABq知,D正确。
答案D
2.空间存在甲、乙两相邻的金属球,甲球带正电,乙球原来不带电,由于静电感应,两球在空间形成了如图所示稳定的静电场。实线为其电场线,虚线为其等势线,A、B两点与两球球心连线位于同一直线上,C、D两点关于直线AB对称,则(　　)

A.A点和B点的电势相同
B.C点和D点的电场强度相同
C.正电荷从A点移至B点,静电力做正功
D.负电荷从C点沿直线CD移至D点,电势能先增加后减少
解析由题图可知φA>φB,所以正电荷从A移至B,电势减小,静电力做正功,故A错误,C正确。C、D两点电场强度方向不同,故B错误。负电荷从C点沿直线CD移至D点,电势能先减少后增加,所以D错误,故选C。
答案C
3.

如图所示,一圆环上均匀分布着正电荷,x轴垂直于环面且过圆心O。下列关于x轴上的电场强度和电势的说法中正确的是(　　)
A.O点的电场强度为零,电势最低
B.O点的电场强度为零,电势最高
C.从O点沿x轴正方向,电场强度减小,电势升高
D.从O点沿x轴正方向,电场强度增大,电势降低
解析根据电场的对称性和电场的叠加原理知,O点的电场强度为零。在x轴上,电场强度的方向自O点分别指向x轴正方向和x轴负方向,且沿电场线方向电势越来越低,所以O点电势最高。在x轴上离O点无限远处的电场强度为零,所以沿x轴正方向和x轴负方向的电场强度先增大后减小。选项B对。
答案B
4.

如图所示,空间内存在水平匀强电场,不可伸长的轻绳一端固定于O点,另一端系一质量为m的带正电小球,小球可以在图中虚线位置保持静止。现将小球拉至绳水平后由A点无初速度释放,则小球运动到绳竖直的B点位置时绳的拉力大小为(　　)
A.mg B.32mg C.12mg D.34mg
解析小球在平衡点受力分析,根据平衡条件得静电力F电=qE=mgtan 37°,小球从A到B的过程,由动能定理可得mgL-qEL=12mv2,在最低点受力分析,由圆周运动的特点得FT-mg=mv2L,得出绳子对球的拉力FT=32mg,B对。
答案B
5.

(2019~2020学年四川德阳高二上期末)如图是静电场中的一组等势面分布图,M、N是其中的两点,EM、EN表示M、N两点的电场强度,φM、φN表示M、N两点的电势,则下列说法中正确的是(　　)
A.EMφN
C.EM>EN,φM>φN D.EM>EN,φM<φN
解析等差等势线越密的地方,电场强度越大,所以由图可知M点电场强度大于N点电场强度,即EM>EN;由图可知,N点电势高于M点电势,即EM>EN,φM<φN,故D正确。
答案D
6.

(2019~2020学年四川蓉城名校联盟高二上期末联考)有一平行于纸面的匀强电场,电场中A、B、C三点边长为10 cm的等边三角形的三个顶点。一带正电的粒子以2 m/s的速度通过A点,到达B点时,粒子动能为A点时动能的两倍;若改变通过A点时的速度方向,使之能运动到C点,到达C点时,粒子动能为通过A点时动能的三倍。该带电粒子电荷量为q=1.6×10-15 C、质量为m=2×10-14 kg,不计粒子重力。则(　　)
A.A、B两点间的电势差UAB=50 V
B.A、C两点间的电势差UAC=-75 V
C.匀强电场的电场强度为500 V/m
D.匀强电场的电场强度为3 000 V/m
解析由题意知UABq=ΔEk=12mv02,解得UAB=25 V,同理可得UAC=50 V,故A、B错误;令C点电势为零,则φA=50 V,φB=25 V,故AC中点D电势为25 V,BD为等势面,AC为电场的方向,E=25V5×10-2 m=500 V/m,选项C正确,D错误。
答案C
7.

(2019~2020学年四川蓉城名校联盟高二上期末联考)如图所示,竖直放置的带有一定电量的平行板电容器,M板电势高于N板电势,两极板间距为d。质量为m、带电荷量为q的微粒,从M板的边缘以初速度v0射入电场,沿与水平方向夹角为60°的直线从N板的边缘射出,设重力加速度为g。则(　　)
A.两极板间的电势差为3mgdq
B.微粒的动能减少3mgd3
C.微粒的电势能减少3mgd3
D.微粒的机械能减少3mgd3
解析

根据受力分析图可知tan 60°=mgEq,解得E=3mg3q,U=3mgd3q,A错误;由动能定理得-Eqd-3mgd=ΔEk,解得ΔEk=-43mgd3,即微粒的动能减少43mgd3,B错误;由于ΔEp=-W电=3mgd3,电势能增加3mgd3,C错误;根据能量守恒定律知微粒的电势能和机械能之和保持不变,电势能增加3mgd3,机械能减小3mgd3,D正确。
答案D
8.(2019~2020学年四川德阳高二上期末)如图甲所示,光滑绝缘细杆竖直放置,距细杆右侧d的A点处有一固定的正点电荷,细杆上套有一带电小环,设小环与点电荷的竖直高度差为h,将小环无初速度地从h高处释放后,在下落至h=0的过程中,其动能Ek随h的变化曲线如图乙所示,则下列判断中正确的是(　　)

A.小环带负电
B.从h高处下落至h=0的过程中,小环电势能一直增大
C.从h高处下落至h=0的过程中,小环先后经过了减速、加速、再减速三个阶段
D.小环将做以O点为中心的往复运动
解析若小环带负电,重力和静电力对小环都做正功,小环的动能一直增大,与图乙不符,所以小环带正电,故A错误;结合动能随着h的变化图像可知,小环带正电,从h高处下落至h=0的过程中,小环所受的电场力为斥力,电场力一直做负功,小环的电势能一直增大,故B正确;结合动能随着h的变化图像可知:从h高处下落至h=0的过程中,经过了加速、减速、再加速三个阶段,故C错误;过了O点后,电场力、杆对小环的支持力以及重力的合力向下,小环一直向下做加速运动,不会以O点为中心往复运动,故D错误。
答案B
9.(2019~2020学年陕西渭南富平高二上期末)如图所示,A图为平行板电容器内部电场;B图为等量异种点电荷的电场,其中O点为两点电荷连线的中点且Oa=Ob;C图为孤立正点电荷的电场,a、b为以点电荷为圆心的圆上的点;D图为等量正点电荷的电场,a、b为两点电荷连线的中垂线上的点,且Oa=Ob。则下面四幅图中a、b两点的电场强度相同但电势不同的是(　　)

解析a、b是匀强电场中的两点,电场强度相同,a、b连线与板不平行,则与电场线不垂直,所以a点的电势高于b点的电势,A正确;等量异种点电荷连线的两个点,沿着电场线的方向,电势降低,则a点的电势高于b点的电势。由电场叠加可知,a、b两点电场强度相同,B正确;a、b是同一等势面上的两点,电势相同,电场强度大小相等,但方向不同,故C错误;根据电场线的对称性可知,a、b两点电势相同,电场强度大小相等,但方向相反,故D错误。
答案AB
10.

(2019~2020学年辽宁抚顺六校协作体高二上期末)如图所示,平行板电容器经开关S与电池连接,a处固定一带电荷量非常小的点电荷,S是闭合的,φa表示a点的电势,F表示点电荷所受的电场力,Ep表示点电荷在a点的电势能。现将B板稍微向下移动,使两板间的距离增大,则(　　)
A.电容C减小 B.F增大
C.φa增大,Ep增大 D.电流计中有电流由Q流向P
解析电容器两极板始终与电源的两极相连,故电容器两极板之间的电压U保持不变,随B极板下移,两极板之间的距离增大,根据C=εrS4πkd知,电容C减小,故A正确;根据C=QU知,电荷量Q减小,电路中存在放电电流,电流方向从Q到P,故D正确;根据E=Ud可知两极板之间的电场强度E减小,故点电荷所受电场力F=qE减小,故B错误;由于电场强度E减小,故UAa减小,由于UAB=UAa+UaB,所以UaB增大,由题图可知电源的负极接地,故B极板接地,所以B极板的电势为0,即φB=0,又UaB=φa-φB,φa=UaB变大,因a处是负点电荷,则它的电势能会变小,故C错误。
答案AD
11.

(2019~2020学年贵州贵阳高二上期末)如图所示,两个带等量负电荷的小球A、B(可视为点电荷),被固定在光滑的绝缘水平面上,P、N是小球A、B连线的中垂线上的两点,且PO=ON。现将一个电荷量很小的带正电的小球C(可视为质点),由P点静止释放,在小球C向N点的运动的过程中,关于小球C的说法可能正确的是(　　)
A.速度先增大,再减小
B.电势能先增大,再减小
C.加速度可能先增大再减小,过O点后,加速度先减小再增大
D.加速度可能先减小,再增大
解析正电的小球受到A、B两小球的库仑引力,在P到O的过程中,合力方向沿PO,可知在P到O的过程中,速度增大,从O到N的过程中,合力方向沿NO,速度减小,则速度先增大后减小,故A正确;在P到O的过程中,合力方向沿PO,可知在P到O的过程中,电场力做正功,电势能减小,从O到N的过程中,合力方向沿NO,电场力做负功,电势能增大,故电势能先减小后增大,故B错误;正电小球在O点所受的合力为零,从P到O的过程中,合力可能先增大后减小,则加速度可能先增大后减小,过O点后,合力先增大后减小,加速度先增大后减小;也可能从P到O的过程中,合力减小,加速度减小,过O点到N过程中,合力增大,加速度增大,故C错误,D正确。
答案AD
12.

(2019~2020学年广东汕头潮阳高二上教学质量监测)如图所示,矩形区域内有水平方向的匀强电场,一个带负电的粒子从A点以某一速度vA射入电场中,最后以另一速度vB从B点离开电场,不计粒子所受的重力,A、B两点的位置如图所示,则下列判断中正确的是(　　)
A.电场强度的方向水平向左
B.带电粒子在A点的电势能大于在B点的电势能
C.粒子在电场中运动的全过程中,电势能最大处为A点
D.粒子在电场中运动的全过程中,动能最大处为B点
解析粒子在电场中向左偏转,所受的电场力水平向左,而粒子带负电荷,故电场强度的方向水平向右,A错误;从A到B,电场力先做负功,后做正功,电场力为恒力,做负功的位移小于做正功的位移,所以电场力做的总功为正功,故粒子的电势能减小,则粒子在A点的电势能大于在B点的电势能,B正确;粒子电场力水平,将初速度分解为水平和竖直向下的分速度,故水平方向向右匀减速、再向左匀加速,竖直方向向下匀速,轨迹的最右端在A点的右侧,即电场力做负功的最大位移处在A点的右侧,所以电势能最大位置在A点右侧,C错误;粒子在电场中运动过程,仅受电场力做功,电势能和动能总和保持不变,相互转化,到达B点时电场力做正功最大,电势能最小,动能最大,D正确。
答案BD
二、实验题(本题共2个小题,共12分)
13.(6分)定性研究平行板电容器的电容与结构之间的关系的装置如图所示,平行板电容器的A板与静电计相连,B板和静电计金属壳都接地。若充电后保持电容器所带电荷量不变,试指出下列三种情况下,静电计指针的偏转角度变化情况。(均选填“变大”“变小”或“不变”)

(1)正对面积减小时,静电计指针的偏转角度将　　　　　　。?
(2)板间距离增大时,静电计指针的偏转角度将　　　　　　。?
(3)插入电介质时,静电计指针的偏转角度将　。?
解析(1)电容器所带电荷量一定,正对面积减小时,由 C=εrS4πkd知,电容C减小,由C=QU知,电势差U变大,故指针的偏转角度变大;(2)板间距离增大时,由C=εrS4πkd知,电容C减小,由C=QU知,电势差U变大,故指针的偏转角度变大;(3)插入电介质时,由C=εrS4πkd知,电容C变大,由C=QU知,电势差U变小,故指针的偏转角度变小。
答案(1)变大　(2)变大　(3)变小
14.(6分)如图甲是观察用干电池对电容器充电过程中电容器两端电压随时间变化的图像,图乙是其对应的充电电流随时间变化的图像。在充电的开始阶段,充电电流较大,电容器两端电压U增加　　　　(选填“较快”或“较慢”),随着电容器两端电压的增加,充电电流　　　(选填“逐渐减小”或“逐渐增加”),且电容器两端电压U的上升速度变缓,而向着　　　　趋近。在充电过程中电容器的电能　　　。充电开始的瞬间电容器两端电压　　　(选填“能突变”或“不能突变”)。通过图像看出在第2 s时电容器增加的电荷量Q约为　　　　C(已知Q=It)。?

答案较快　逐渐减小　10 V　增加　不能突变　1.7×10-3
三、计算题(本题共4个小题,每小题10分,共40分)
15.(2019~2020学年四川广元高二上期末)如图,一带电荷量为+q、质量为m的小物块处于一倾角为37°的光滑绝缘斜面上,当整个装置被置于一水平向右的匀强电场中时,小物块恰好静止。重力加速度用g表示,sin 37°=0.6,cos 37°=0.8。求:

(1)电场强度的大小E。
(2)将电场强度减小为原来的12时,物块加速度的大小a。
(3)电场强度变化后物块下滑距离L时的动能Ek。
解析(1)小物块静止在斜面上,受重力、电场力和斜面支持力,受力分析如图所示:

FNsin 37°=qE　①
FNcos 37°=mg　②
由①②可得电场强度E=3mg4q。
(2)若电场强度减小为原来的12,则变为E'=3mg8q
mgsin 37°-qE'cos 37°=ma　③
可得加速度a=0.3g。
(3)电场强度变化后物块下滑距离L时,重力做正功,电场力做负功,
由动能定理则有:mgLsin 37°-qE'Lcos 37°=Ek-0　④
可得动能Ek=0.3mgL。
答案(1)3mg4q　(2)0.3g　(3)0.3mgL
16.

(2019~2020学年四川蓉城名校联盟高二上期末联考)如图所示,在虚线MN两侧分别存在着方向相反的两个匀强电场,一带电粒子从A点由静止开始,在电场力作用下沿直线在A、B两点间的往返运动。已知电场强度E1的大小为2.0×103 N/C,E1和E2方向如图所示。带电粒子质量为m=1.0×10-18 kg,带电荷量为q=-1.0×10-10 C,A点距虚线MN的距离为d1=0.4 m,B点到虚线MN的距离为d2=0.2 m,不计带电粒子的重力,忽略相对论效应。求:
(1)电场强度E2的大小。
(2)带电微粒从A点运动到B点所经历的时间t。
解析(1)带电微粒由A点运动到B点的过程中,由动能定理有|q|E1d1-|q|E2d2=0
解得E2=d1d2E1=0.40.2×2.0×103 N/C=4.0×103 N/C
(2)设微粒在虚线MN左右两侧的加速度大小分别为a1、a2,由牛顿第二定律有|q|E1=ma1
|q|E2=ma2
设微粒在虚线MN左右两侧运动的时间分别为t1和t2,由运动学公式有d1=12a1t12
d2=12a2t22
带电微粒从A点运动到B点所经历的时间t=t1+t2
联立方程解得t=3.0×10-6 s。
答案(1)4.0×103 N/C　(2)3.0×10-6 s
17.(2019~2020学年陕西咸阳高二上期末教学质量检测)如图所示,静止于A处的带正电离子(电荷量为q,质量为m),经电压为U的加速电场加速后从B点飞出,恰好以源电荷Q(可视为点电荷)为圆心、半径为R的四分之一圆做匀速圆周运动,并从P点垂直于边界CN进入矩形有界匀强偏转电场,电场方向水平向左,离子恰好能打在M点。已知NP间的距离等于NM间距离,离子的重力不计,源电荷Q产生的电场对加速电场和偏转电场均无影响,静电力常量为k。求:
(1)离子从B点飞出时的速度v的大小。
(2)源电荷Q的电性和电荷量为多少。
(3)P、N两点间的电势差。

解析(1)对离子,在加速电场中加速,由qU=12mv2
解得v=2qUm。
(2)离子从B点飞出后,在Q的作用下做匀速圆周运动,所以Q带负电,kQqR2=mv2R
解得Q=2URk。
(3)设NM之间的距离为d,则PN之间的距离为d,PN之间的电势差为UPN,则d=vt,d=12at2,qUPNd=ma
联立解得UPN=4U。
答案(1)2qUm　(2)Q带负电　电荷量为2URk　(3)4U

18.(2019~2020学年广东广州越秀高二上期末)在如图所示的xOy平面内(y轴的正方向竖直向上)存在着水平向右的匀强电场,有一带正电的小球自坐标原点O沿y轴正方向竖直向上抛出,它的初动能为8 J,不计空气阻力,当它上升到最高点M时,它的动能为2 J,M点距x轴0.2 m,g取10 m/s2。

(1)带电小球落回到x轴上的P点,求出P点坐标。
(2)求带电小球到达P点时的动能。
解析(1)小球竖直方向做竖直上抛运动,水平方向做初速度为零的匀加速直线运动,由匀变速运动规律有v02=2gh
解得v0=2 m/s
初动能12mv02=8 J
解得m=4 kg
最高点动能12mvM2=2 J
解得vM=1 m/s
竖直方向v0=gt
解得t=0.2 s
M点的横坐标为xM=vMt2=0.1 m
由初速度为零的匀变速直线运动的性质知,P点的横坐标为xP=4xM=0.4 m
故P点坐标为(0.4 m,0)。
(2)设小球的质量为m,带电荷量为q,小球能上升的最大高度为h,OM之间的电势差为U1,MP之间的电势差为U2,因xM∶xMP=1∶3,在匀强电场中,所以U2=3U1
对粒子从O到M的过程有qU1-mgh=12mvM2?12mv02
解得qU1=2 J
从O到P由动能定理得qU1+qU2=EkP-12mv02
联立解得P点的动能EkP=16 J。
答案(1)(0.4 m,0)　(2)16 J
