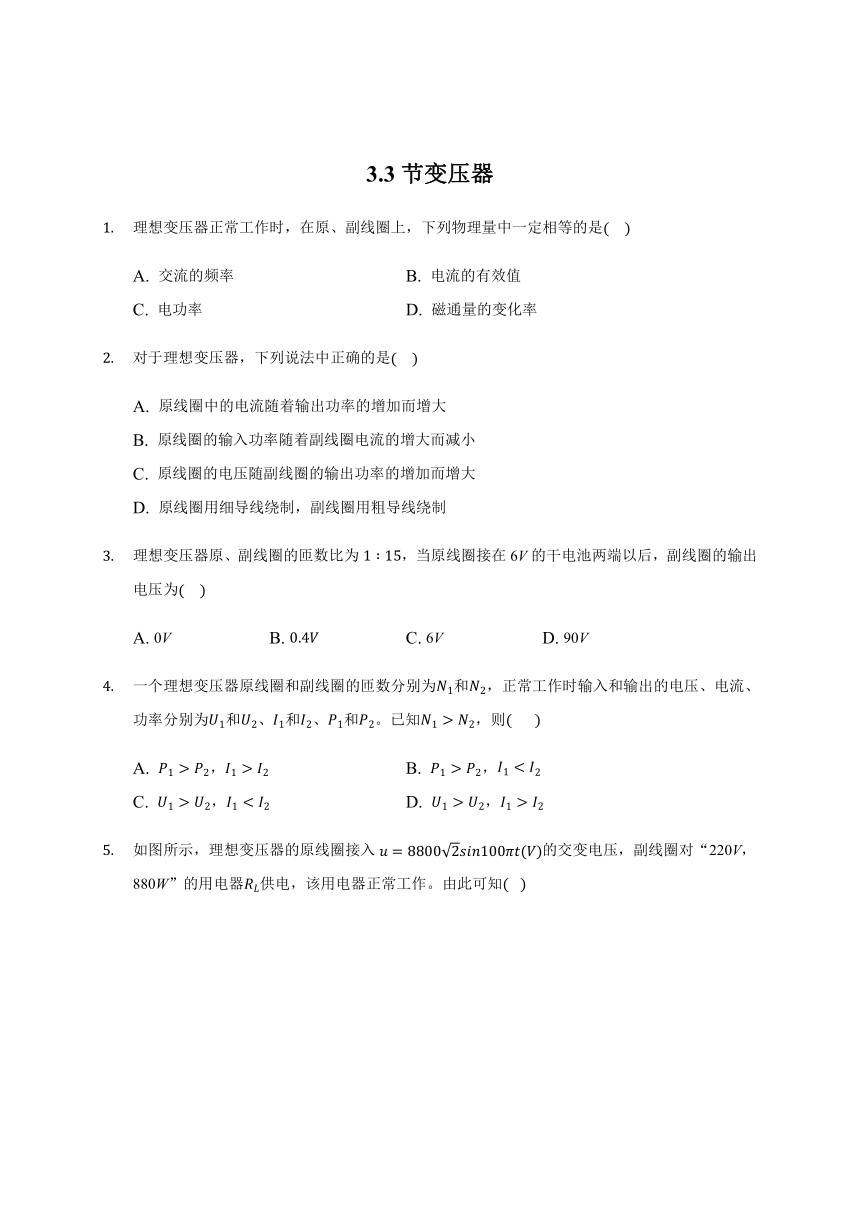

3.3节变压器
理想变压器正常工作时，在原、副线圈上，下列物理量中一定相等的是(????)
A. 交流的频率 B. 电流的有效值
C. 电功率 D. 磁通量的变化率
对于理想变压器，下列说法中正确的是(????)
A. 原线圈中的电流随着输出功率的增加而增大
B. 原线圈的输入功率随着副线圈电流的增大而减小
C. 原线圈的电压随副线圈的输出功率的增加而增大
D. 原线圈用细导线绕制，副线圈用粗导线绕制
理想变压器原、副线圈的匝数比为1∶15，当原线圈接在6V的干电池两端以后，副线圈的输出电压为(????)
A. 0V B. 0.4V C. 6V D. 90V
一个理想变压器原线圈和副线圈的匝数分别为N1和N2，正常工作时输入和输出的电压、电流、功率分别为U1和U2、I1和I2、P1和P2。已知N1>N2，则(???? )
A. P1>P2，I1>I2 B. P1>P2，I1C. U1>U2，I1U2，I1>I2

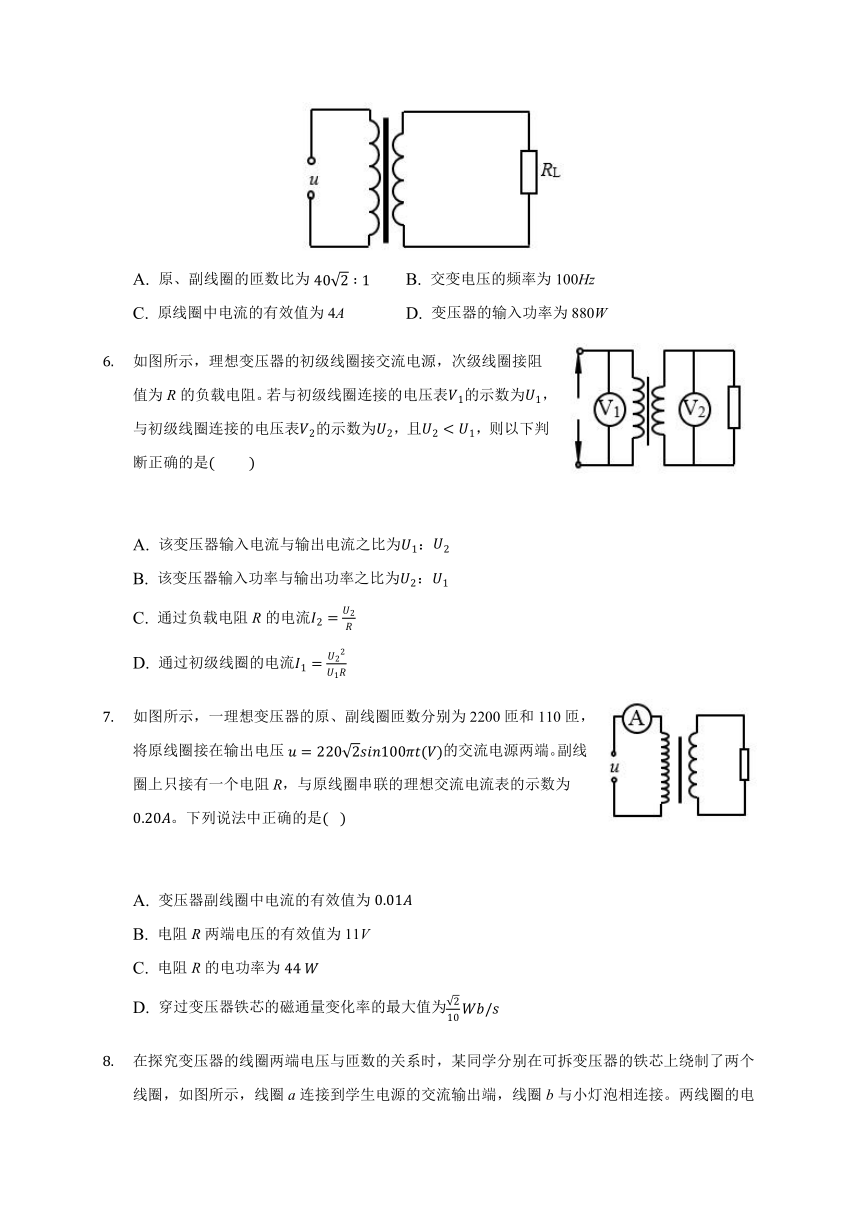

如图所示，理想变压器的原线圈接入u=88002sin100πt(V)的交变电压，副线圈对“220V，880W”的用电器RL供电，该用电器正常工作。由此可知(???)
A. 原、副线圈的匝数比为402∶1 B. 交变电压的频率为100Hz
C. 原线圈中电流的有效值为4A D. 变压器的输入功率为880W
如图所示，理想变压器的初级线圈接交流电源，次级线圈接阻值为R的负载电阻。若与初级线圈连接的电压表V1的示数为U1，与初级线圈连接的电压表V2的示数为U2，且U2A. 该变压器输入电流与输出电流之比为U1：U2??????
B. 该变压器输入功率与输出功率之比为U2：U1
C. 通过负载电阻R的电流I2=U2R
D. 通过初级线圈的电流I1=U22U1R
如图所示，一理想变压器的原、副线圈匝数分别为2200匝和110匝，将原线圈接在输出电压u=2202sin100πt(V)的交流电源两端。副线圈上只接有一个电阻R，与原线圈串联的理想交流电流表的示数为0.20A。下列说法中正确的是(???)
A. 变压器副线圈中电流的有效值为0.01A
B. 电阻R两端电压的有效值为11V
C. 电阻R的电功率为44?W
D. 穿过变压器铁芯的磁通量变化率的最大值为210Wb/s

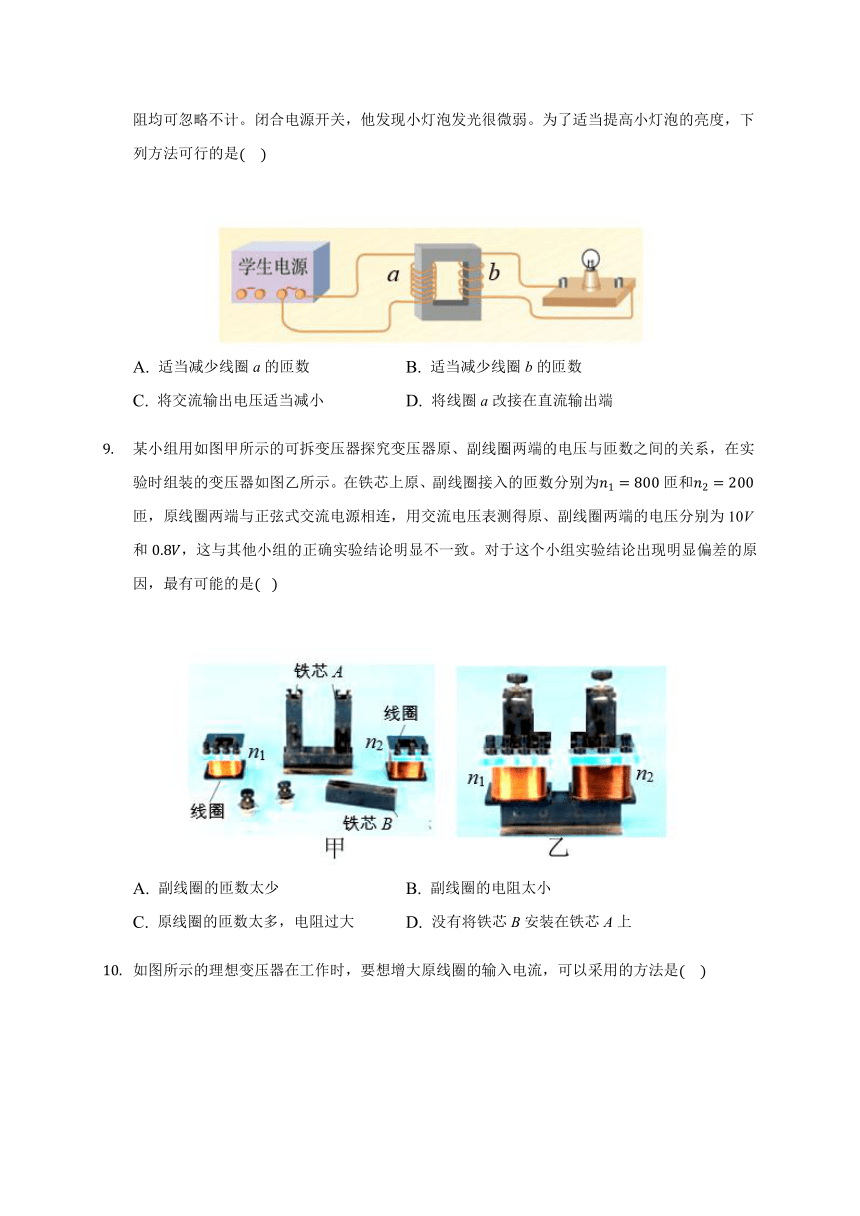

在探究变压器的线圈两端电压与匝数的关系时，某同学分别在可拆变压器的铁芯上绕制了两个线圈，如图所示，线圈a连接到学生电源的交流输出端，线圈b与小灯泡相连接。两线圈的电阻均可忽略不计。闭合电源开关，他发现小灯泡发光很微弱。为了适当提高小灯泡的亮度，下列方法可行的是(????)
A. 适当减少线圈a的匝数 B. 适当减少线圈b的匝数
C. 将交流输出电压适当减小 D. 将线圈a改接在直流输出端
某小组用如图甲所示的可拆变压器探究变压器原、副线圈两端的电压与匝数之间的关系，在实验时组装的变压器如图乙所示。在铁芯上原、副线圈接入的匝数分别为n1=800匝和n2=200匝，原线圈两端与正弦式交流电源相连，用交流电压表测得原、副线圈两端的电压分别为10V和0.8V，这与其他小组的正确实验结论明显不一致。对于这个小组实验结论出现明显偏差的原因，最有可能的是(???)
A. 副线圈的匝数太少 B. 副线圈的电阻太小
C. 原线圈的匝数太多，电阻过大 D. 没有将铁芯B安装在铁芯A上

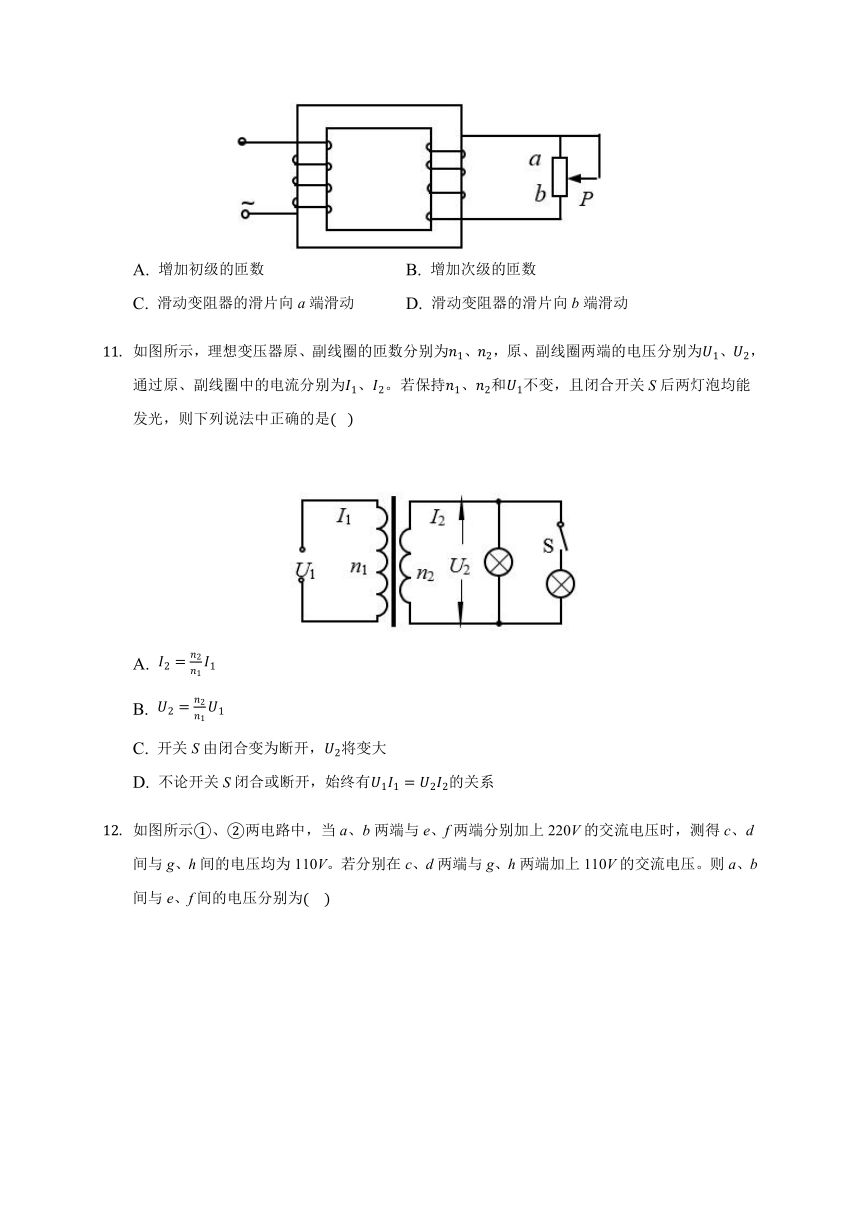

如图所示的理想变压器在工作时，要想增大原线圈的输入电流，可以采用的方法是(????)
A. 增加初级的匝数 B. 增加次级的匝数
C. 滑动变阻器的滑片向a端滑动 D. 滑动变阻器的滑片向b端滑动
如图所示，理想变压器原、副线圈的匝数分别为n1、n2，原、副线圈两端的电压分别为U1、U2，通过原、副线圈中的电流分别为I1、I2。若保持n1、n2和U1不变，且闭合开关S后两灯泡均能发光，则下列说法中正确的是(???)
A. I2=n2n1I1
B. U2=n2n1U1
C. 开关S由闭合变为断开，U2将变大
D. 不论开关S闭合或断开，始终有U1I1=U2I2的关系
如图所示①、②两电路中，当a、b两端与e、f两端分别加上220V的交流电压时，测得c、d间与g、h间的电压均为110V。若分别在c、d两端与g、h两端加上110V的交流电压。则a、b间与e、f间的电压分别为(????)
A. 220V，220V B. 220V，110V C. 110V，110V D. 220V，0
一理想变压器的原、副线圈的匝数比为3:1，在原、副线圈的回路中分别接有阻值相同的电阻，原线圈一侧接在电压为220V的正弦交流电源上，如图所示。设副线圈回路中电阻两端的电压为U，原、副线圈回路中电阻消耗的功率的比值为k，则(????)
A. U=66V，k=19 B. U=22V，k=19
C. U=66V，k=13 D. U=22V，k=13
在图(a)所示的交流电路中，电源电压的有效值为220V，理想变压器原、副线圈的匝数比为10∶1，R1、R2、R3均为固定电阻，R2=10Ω，R3=20Ω，各电表均为理想电表。已知电阻R2中电流i2随时间t变化的正弦曲线如图(b)所示。下列说法正确的是(???)
A. 所用交流电的频率为50Hz B. 电压表的示数为100V
C. 电流表的示数为1.0A D. 变压器传输的电功率为15.0W
理想变压器原线圈1接U1=220V的交流电压，副线圈2的输出电压U2=6V，电流I2=4A，副线圈3输出电压为U3=250V，电流I3=0.4A，如图所示。若n2=24匝，试求：
(1)原线圈中电流I1；
(2)副线圈n3匝数。
一含有理想变压器的电路如图所示，图中电阻R1，R2和R3的阻值分别为3Ω?，1Ω?，4Ω?，A为理想交流电流表，U为正弦交流电压源，输出电压的有效值恒定。当开关S断开时，电流表的示数为I；当S闭合时，电流表的示数为4I。该变压器原、副线圈匝数比为(???)
A. 2 B. 3 C. 4 D. 5
如图所示，理想变压器的原线圈连接一只理想交流电流表，副线圈匝数可以通过滑动触头Q来调节，在副线圈两端连接了定值电阻R0和滑动变阻器R，P为滑动变阻器的滑动触头，在原线圈上加一电压为U的正弦交流电，则(???)
A. 保持Q的位置不动，将P向上滑动时，电流表读数变大
B. 保持Q的位置不动，将P向上滑动时，电流表读数变小
C. 保持P的位置不动，将Q向上滑动时，电流表读数变大
D. 保持P的位置不动，将Q向上滑动时，电流表读数变小
下面是4种亮度可调的台灯的电路示意图，它们所用的白炽灯泡相同，且都是“220V，40W”，当灯泡所消耗的功率都调至20瓦时，下列哪种台灯消耗的功率最小(????)
A. B.
C. D.
答案和解析
1. ACD
2. A
3. A
4. C
5. D
6. CD
7. BCD
8. A
9. D
10. BD
11. BD
12. B
13. A
14. AD
15. (1)3155A；(2)? 1000
16. B
17. BC
18. C
