16.2奥斯特的发现
一、选择题
1．蓄电池正负极标志模糊不清，以下器材中，无法判断蓄电池正负极的是（
）
A．开关、螺线管、小磁针、若干导线
B．开关、小灯泡、电流表、若干导线
C．开关、小灯泡、滑动变阻器、若干导线
D．开关、电压表、若干导线
2．如图所示，电磁铁P和Q通电后（
）
A．P的右端是N极，Q的左端是S极，它们相互吸引
B．P的右端是S极，Q的左端是S极，它们相互排斥
C．P的右端是N极，Q的左端是N极，它们相互排斥
D．P的右端是S极，Q的左端是N极，它们相互吸引
3．爱因斯坦曾说，在一个现代的物理学家看来，磁场和他坐的椅子一样实在。下图所示的磁场与实际不相符的是（ ）
A．同名磁极间的磁场
B．直线电流的磁场
C．通电螺线管的磁场
D．蹄形磁体的磁场
4．下列说法错误的是
（
）
A．螺线管周围一定存在磁场
B．安培定则是用来判定电流方向与磁极方向的
C．知道通电螺线管的南北极就可判断出电流的方向
D．通电螺线管的磁极可以对调

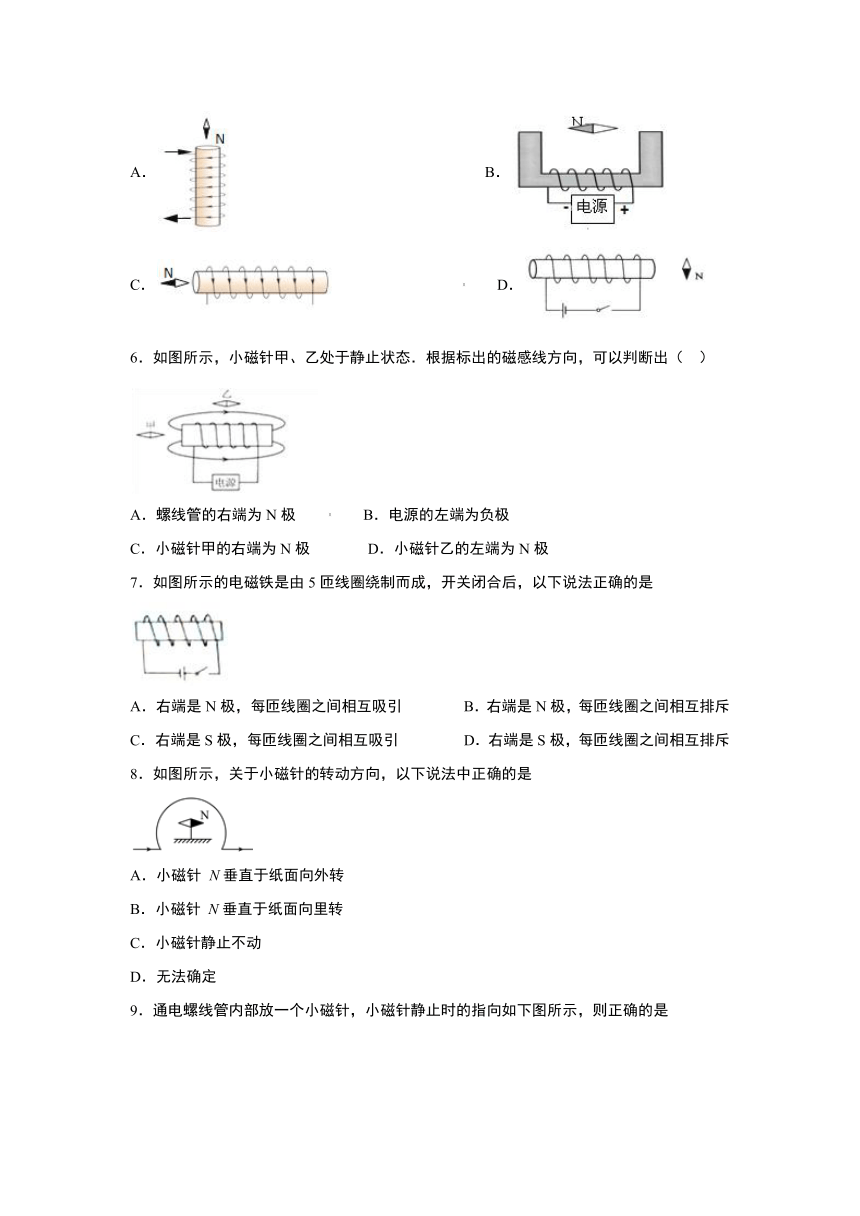

5．图中所示的小磁针静止后，指向正确的是（ ）
A．?????????????????????????????????????????????????????????
B．
C．?????????????????????????????????
D．
6．如图所示，小磁针甲、乙处于静止状态．根据标出的磁感线方向，可以判断出（
）
A．螺线管的右端为N极
B．电源的左端为负极
C．小磁针甲的右端为N极
D．小磁针乙的左端为N极
7．如图所示的电磁铁是由5匝线圈绕制而成，开关闭合后，以下说法正确的是
A．右端是N极，每匝线圈之间相互吸引
B．右端是N极，每匝线圈之间相互排斥
C．右端是S极，每匝线圈之间相互吸引
D．右端是S极，每匝线圈之间相互排斥
8．如图所示，关于小磁针的转动方向，以下说法中正确的是
A．小磁针
N垂直于纸面向外转
B．小磁针
N垂直于纸面向里转
C．小磁针静止不动
D．无法确定
9．通电螺线管内部放一个小磁针，小磁针静止时的指向如下图所示，则正确的是
A．a端为电源正极
B．b端为电源正极
C．c端为通电螺线管N极
D．d端为通电螺线管N极
10．如图所示，放在通电螺线管内部中点处的小磁针，静止时N极指向左，关于电源的正负极和螺旋管的N、S极，下列判定正确的是（
）
A．A端是螺线管的S极
B．A端是螺线管的N极
C．C端是电源的负极
D．D端是电源的负极
二、填空题
11．如图所示，在小磁针的上方放一条直导线，请回答以下问题：
（1）当给直导线通电时，发现直导线下方的小磁针发生偏转，这说明______．
（2）对调电池的两极，再将直导线接触电池通电时，发现直导线下方的小磁针偏转方向______，这说明______．
（3）上述实验现象是由丹麦物理学家______首先发现的，是世界上第一个发现电与磁之间存在联系的物理学家．
12．开关S闭合时，通电螺线管的磁感线如图所示，则电源的___________端为正极（选填“A”或“B”）；小磁针的N极将___________（选填“向左偏转”或“向右偏转”）；若通电螺线管附近有C和D两个位置，磁性较强的是___________（选填“C”或“D”）位置。
13．中国历史上一部不朽的无神论著作《论衡》中记载：“司南之杓，投之于地，其柢指南”，如图甲，“柢”即握柄，是磁体的______（选填“N”或“S”）极，它能指南北是因为受到______磁场的作用。根据图乙所给电流方向，可知通电螺线管的右端是______极。
14．在一块有机玻璃板上，安装一个用导线绕成的螺线管，在板面上均匀撒满铁屑，通过铁屑的分布说明通电螺线管周围______（选填“磁场”或“磁感线”）的分布情况。如果小磁针黑色端是N极，则通电螺线管的右端是______（选填“N”或“S”）极。
15．如图器材可以完成“探究通电螺线管外部的磁场分布”的实验，小磁针黑色一端是N极。在实验的过程中，
改变电流方向，通电螺线管的N、S
极___________（选填“改变”或“不改变”）；改变电流大小，通电螺线管的
N、S
极___________，（选填“改变”或“不改变”）。
16．如图，玩具小船上装有一个由电池和带铁芯的细长螺线管组成的电路。小船漂浮在水面上，当闭合开关后，由于地球存在__，船头会指向__方。
17．两根平行导线通电后，会出现如图（甲）所示的现象（图中实线、虚线分别表示通电前、后的情况）．由此可以推断：在图（乙）所示的电路中，当开关S闭合时，螺线管的长度会_________（选填“变长”或“变短”，不考虑摩擦力）．你判断的依据是：________?
18．通电线圈可以看作是匝数为一匝的通电螺线管，其两侧的磁极与线圈中电流方向的关系也符合右手螺旋定则，把两个完全相同的线圈A和B挂在水平光滑的固定绝缘细杆MN上，且平行靠近放置，当线圈中通入如图所示方向的电流时，则两个线圈将相互_____（选填“吸引”或“排斥”）。
19．小东同学利用如图所示的实验装置探究通电螺线管周围磁场特点：
(1)闭合开关后，小东观察到放在螺线管下方的小磁针静止时N极指向螺线管的___（选填“左”或“右”）端；
(2)小东断开开关，将图中电源的正负极对调后，再闭合开关。他又观察到放在螺线管下方的小磁针静止时N、S极的指向也发生了对调。请你根据小东观察到的这一现象，提出一个可探究的科学问题：____________________。
20．通电直导线在磁场中受到磁场的作用力方向可以用左手定则来判断：伸开左手，使拇指与其余四个手指垂直，并且都与手掌在同一个平面内，让磁感线垂直穿过掌心，并使四指指向电流的方向，这时拇指所指的方向就是通电导线所受磁场力的方向如左图在右图中，一根垂直于纸面的导线P放置在一水平放置条形磁铁的正上方，若导线受到磁铁给它的作用力的方向竖直向下，则导线中电流的方向是垂直纸面______（选填“向外”或“向内”）。
三、解答题
21．根据图中通电螺线管，在磁感线上标出方向，并标出电源的右侧小磁针的N极。
22．电磁铁通电时，小磁针静止时的指向如图所示，请标出电磁铁的北极和线圈的绕向。
23．如果利用电池组、小磁针和若干导线等器材做如下图所示的实验。
（1）由图甲与图乙可知___________；
（2）由图乙与图丙可知____________；
（3）如果从图乙中移走小磁针，通电导线周围__________
（选填“依然存在”或“将不存在”）磁场。
（4）如图丁所示，将小磁针移到导线上方，闭合开关，小磁针___________（选填“会”或“不会”）发生偏转。
24．给水平悬挂的轻质螺线管通电后，发现螺线管会转动，如图所示，最后静止时，螺线管指向南北方向。
(1)螺线管转动的原因是___________。
(2)如图甲，把两个通电螺线管靠近时，彼此相吸。若要增大两个通电螺线管彼此相吸的力度，你有什么可行的方法？列举1条措施即可。。
(3)当乙图中的两个通电螺线管靠近时，彼此相斥；丙图中的两个通电螺线管靠近时，彼此相斥。比较甲与乙、甲与丙，你能提出什么问题？。
(4)如图所示，把这两个通电螺线管靠近时，它们是彼此相吸，还是彼此相斥？。
1．C
2．B
3．C
4．A
5．A
6．B
7．C
8．B
9．BC
10．BC
11．电流附近存在磁场
磁场方向与原来相反
与电流方向有关
奥斯特
12．A
向左偏转
C
13．S
地磁场
N
14．磁场
N
15．改变
不改变
16．地磁场
北
17．变短
螺线管上由于相邻导线中电流方向都相同，相互吸引，故变短
18．吸引
19．右
通电螺线管周围磁场的方向跟螺线管中的电流方向有关吗？
20．向内
21．
22．
23．通电导体周围存在磁场
电流的磁场方向与电流方向有关
依然存在
会
24．
受到地磁场的作用
增大螺线管中的电流大小
通电螺线管的磁极与电流方向有什么关系
相吸
