18章 家庭电路与安全用电
一、选择题（共10题，每小题2分）
1．下列做法中不符合安全用电原则的是（ ）
A．不接触低压带电体，不靠近高压带电体
B．更换灯泡、搬动电器前先断开电源开关
C．用湿毛巾擦洗家里墙壁上的开关按钮，保持其清洁
D．长期使用的家用电器达到使用寿命后及时更换
2．下列做法中，符合安全用电常识的是（ ）
A．手机充电时接打电话
B．电水壶的金属外壳接地
C．使用试电笔时手接触金属笔尖
D．控制灯泡的开关安装在零线上
3．下列行为符合安全用电原则的是（ ）
A． 乱拉乱接电线，问题不大
B． 用湿布擦拭正亮着的台灯
C． 在没有高压线的空旷地带放风筝
D． 暂时有铜丝代替保险丝接入电路

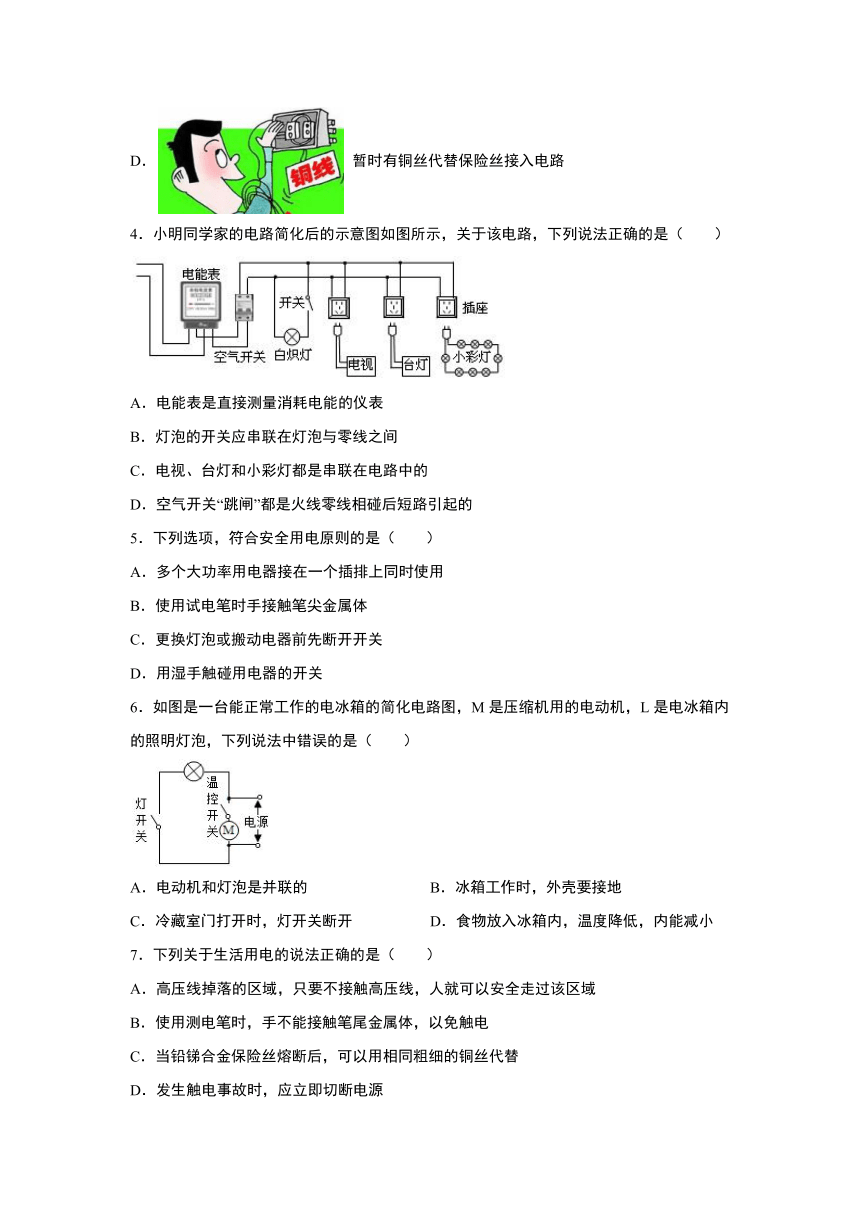

4．小明同学家的电路简化后的示意图如图所示，关于该电路，下列说法正确的是（ ）
A．电能表是直接测量消耗电能的仪表
B．灯泡的开关应串联在灯泡与零线之间
C．电视、台灯和小彩灯都是串联在电路中的
D．空气开关“跳闸”都是火线零线相碰后短路引起的
5．下列选项，符合安全用电原则的是（ ）
A．多个大功率用电器接在一个插排上同时使用
B．使用试电笔时手接触笔尖金属体
C．更换灯泡或搬动电器前先断开开关
D．用湿手触碰用电器的开关
6．如图是一台能正常工作的电冰箱的简化电路图，M是压缩机用的电动机，L是电冰箱内的照明灯泡，下列说法中错误的是（ ）
A．电动机和灯泡是并联的 B．冰箱工作时，外壳要接地
C．冷藏室门打开时，灯开关断开 D．食物放入冰箱内，温度降低，内能减小
7．下列关于生活用电的说法正确的是（ ）
A．高压线掉落的区域，只要不接触高压线，人就可以安全走过该区域
B．使用测电笔时，手不能接触笔尾金属体，以免触电
C．当铅锑合金保险丝熔断后，可以用相同粗细的铜丝代替
D．发生触电事故时，应立即切断电源

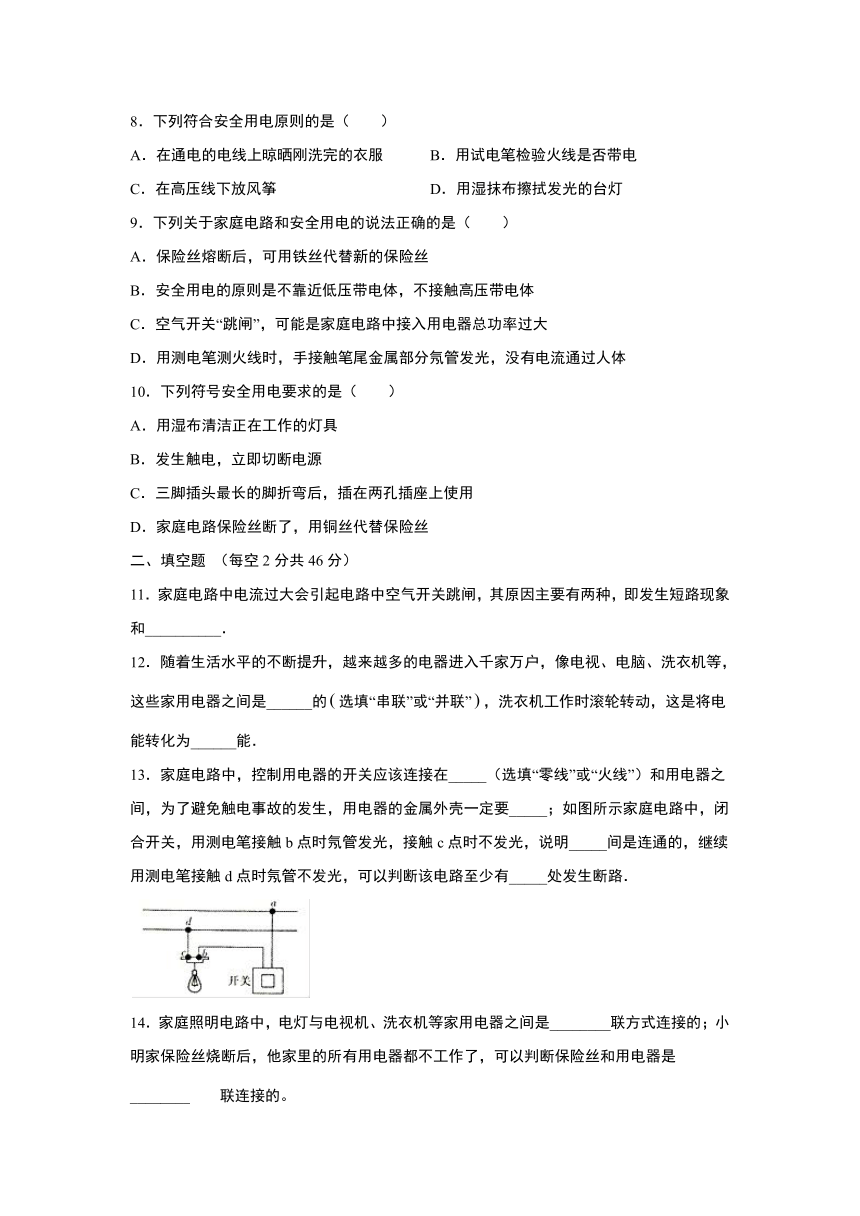

8．下列符合安全用电原则的是（ ）
A．在通电的电线上晾晒刚洗完的衣服 B．用试电笔检验火线是否带电
C．在高压线下放风筝 D．用湿抹布擦拭发光的台灯
9．下列关于家庭电路和安全用电的说法正确的是（ ）
A．保险丝熔断后，可用铁丝代替新的保险丝
B．安全用电的原则是不靠近低压带电体，不接触高压带电体
C．空气开关“跳闸”，可能是家庭电路中接入用电器总功率过大
D．用测电笔测火线时，手接触笔尾金属部分氖管发光，没有电流通过人体
10．下列符号安全用电要求的是（ ）
A．用湿布清洁正在工作的灯具
B．发生触电，立即切断电源
C．三脚插头最长的脚折弯后，插在两孔插座上使用
D．家庭电路保险丝断了，用铜丝代替保险丝
二、填空题 （每空2分共46分）
11．家庭电路中电流过大会引起电路中空气开关跳闸，其原因主要有两种，即发生短路现象和__________．
12．随着生活水平的不断提升，越来越多的电器进入千家万户，像电视、电脑、洗衣机等，这些家用电器之间是______的选填“串联”或“并联”，洗衣机工作时滚轮转动，这是将电能转化为______能．
13．家庭电路中，控制用电器的开关应该连接在_____（选填“零线”或“火线”）和用电器之间，为了避免触电事故的发生，用电器的金属外壳一定要_____；如图所示家庭电路中，闭合开关，用测电笔接触b点时氖管发光，接触c点时不发光，说明_____间是连通的，继续用测电笔接触d点时氖管不发光，可以判断该电路至少有_____处发生断路．
14．家庭照明电路中，电灯与电视机、洗衣机等家用电器之间是________联方式连接的；小明家保险丝烧断后，他家里的所有用电器都不工作了，可以判断保险丝和用电器是________联连接的。
15．小明在家看电视，突然断电，发现空气开关跳闸。原来是楼上邻居家水管漏水，水流入小明家的插座中，因为流入插座的水是__________（选填“导体”或“绝缘体”），使电路发生__________路，导致空气开关跳闸。
16．北方冬天常用电暖气取暖。某电暖器铭牌上标有“220V 1600W”的字样，此电暖气使用10s，产生的热量是______J， 小明观察发现此电暖气的三线插头上端的脚更长，这是为了保证它插入插座时最先与______线相连，防止用电器外壳带电时发生触电事故。
17．测电笔可以测试导线是火线还是零线．如图所示，持笔方式正确的是_______；将笔尖与导线接触，若氖管发光，此导线为_______．
18．一般情况下，人体的安全电压不高于_____V，家庭电路中“超负荷”是电路中电流过大，出现上述情况时，电路中保险丝会自动熔断，是因为保险丝的熔点较_____，其工作原理是利用电流的________效应．
19．如图是自动空气开关的原理图，P为电磁铁，它的右端是______极，Q为衔铁，可绕O点自由转动。当电路由于短路或______等原因导致电流过大时，电磁铁的磁性______，吸引衔铁Q的力变大，使衔铁转动，闸刀S在弹力的作用下自动开启，切断电路，起到保险作用。
20．小明同学根据家庭电路画了如图所示的一部分电路图，其中包括节能灯L、开关S、插座A和插座B，图中元件的接法错误的是______。1kW·h的电能可供一只“220V 40W”的节能灯正常发光______h。
三、解答题 （每题6分共24分）
21．为节约电能，地下通道电动扶梯只需在白天且有人时才开启，利用红外线自动开关（现场有人，闭合，现场无人，断开）以及可见光自动开关（白天，闭合，夜间，断开）控制电路，可达到目的。请用笔画导线完成方框中图的模拟电路连接（横平竖直画直线）。
22．小明用两个单刀双掷开关、一个LED灯和若干导线，设计一个楼梯灯电路，无论是楼上或楼下都可以任意开灯、灭灯；既可以在楼下开灯到楼上灭灯，又可以在楼上开灯到楼下灭灯。请你根据小明设计的意图，用笔画线代替导线完成如图所示的电路。
23．小明家有100 W的电视机一台，150 W的冰箱一台，1 000 W的电热水器一台，照明灯总功率180 W.现他家又买了一台全自动洗衣机，其铭牌如下表.他家安装的电能表上允许通过的最大电流为10 A．则:
额定电压
220V
额定频率
50Hz
机身尺寸
600 ×560×850
洗涤功率
330W
（1）现在，他家的这些用电器能不能同时使用？
（2）他家新买的洗衣机在额定电压下洗衣时，通过洗衣机的电流是多少？
（3）他家若再购一台1.5 kW的空调，为安全用电，需考虑哪些因素？
24．如图所示，A为一根5A的保险丝，B、C均为3A的保险丝。R1＝21欧，R2＝18欧。S打开时，通过R1的电流为2.4A．问当S闭合时，
（1）流过A保险丝的电流为多少安？
（2）哪根保险丝有可能熔断？该根保险丝应该选用下表中的直径为多大的保险丝？
1．C
2．B
3．C
4．A
5．C
6．C
7．D
8．B
9．C
10．B
11．同时工作用电器过多
12．并联 机械
13．火线 接地 ab 1
14．并 串
15．导体 短
16．16000 地
17．甲 火线
18．36 低 热
19．S 总功率过大 增强
20．三孔插座 250
21．
22．
23．（1）能（2）1.5 A（3）需考虑的因素有：电能表的额定功率、保险丝的规格和输电导线的额定电流
24．（1）5.2A；（2）保险丝A有可能熔断；该根保险丝应该选用下表中的直径为1.26mm的保险丝。
