怎样认识电阻

(共31张PPT)

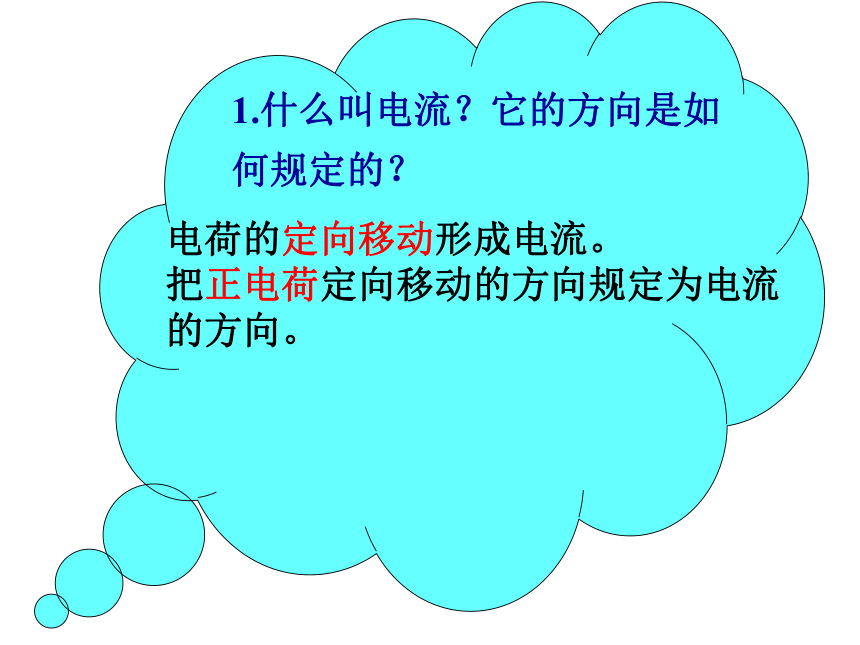

电荷的定向移动形成电流。
把正电荷定向移动的方向规定为电流的方向。
1.什么叫电流？它的方向是如何规定的？

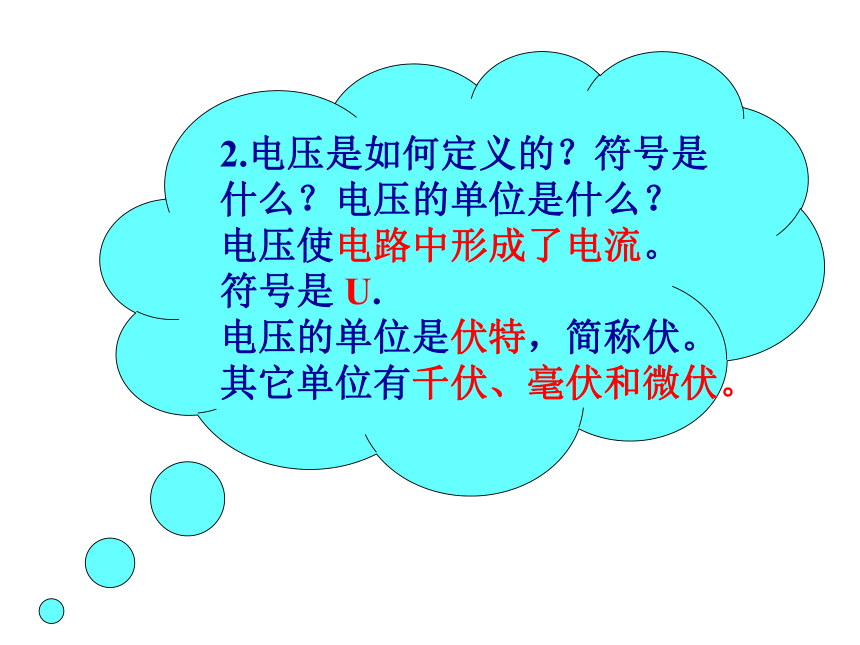

2.电压是如何定义的？符号是什么？电压的单位是什么？
电压使电路中形成了电流。
符号是 U.
电压的单位是伏特，简称伏。其它单位有千伏、毫伏和微伏。
第三节 电阻

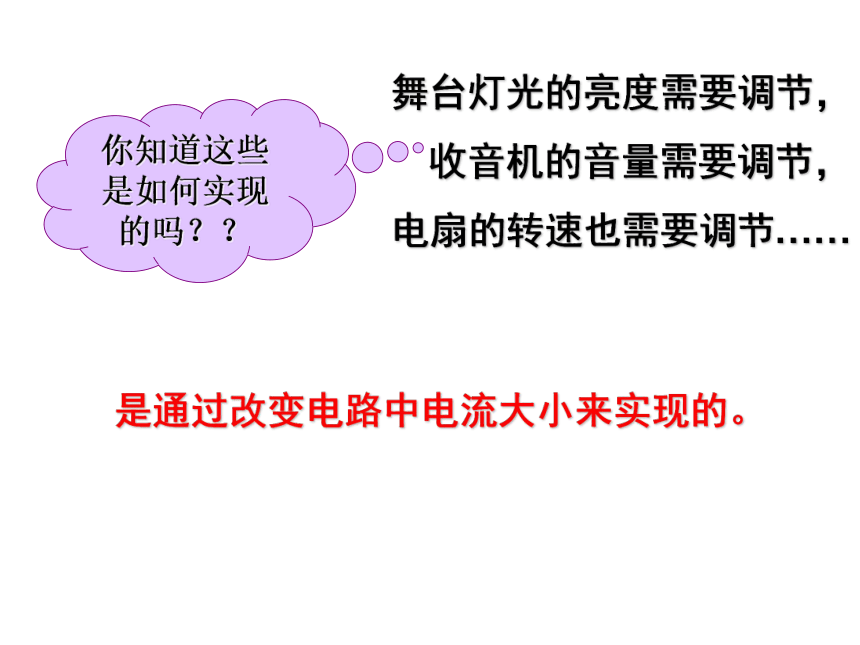

舞台灯光的亮度需要调节，
收音机的音量需要调节，
电扇的转速也需要调节……
你知道这些是如何实现的吗？？
是通过改变电路中电流大小来实现的。

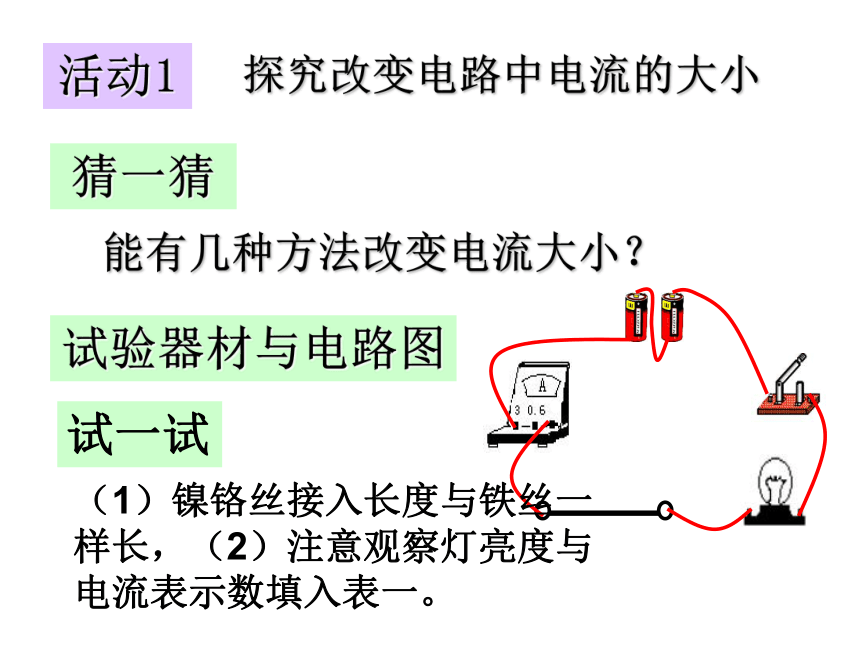

活动1
探究改变电路中电流的大小
试验器材与电路图
-
猜一猜
能有几种方法改变电流大小？
试一试
（1）镍铬丝接入长度与铁丝一样长，（2）注意观察灯亮度与电流表示数填入表一。

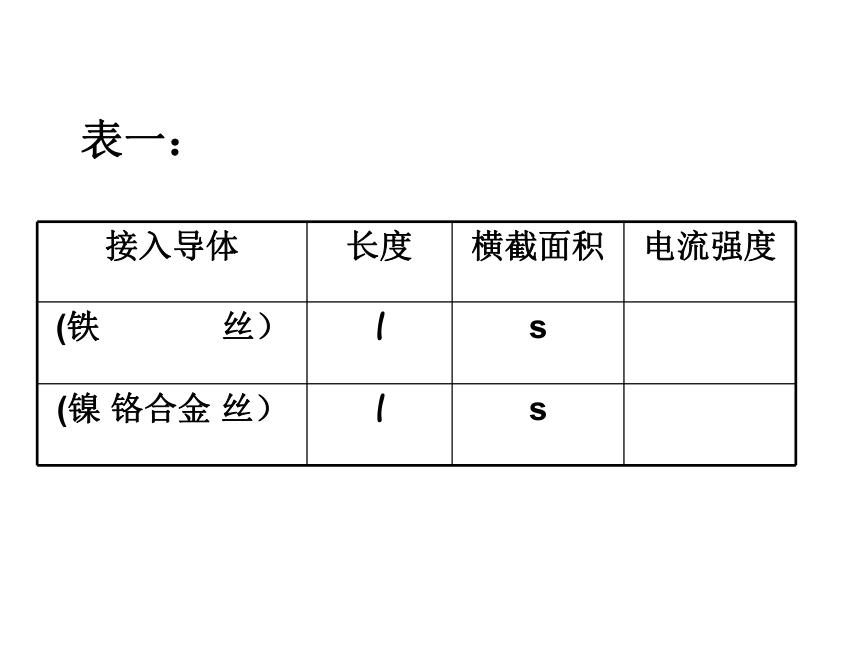

接入导体 长度 横截面积 电流强度
(铁 丝） l s
(镍 铬合金 丝） l s
表一：

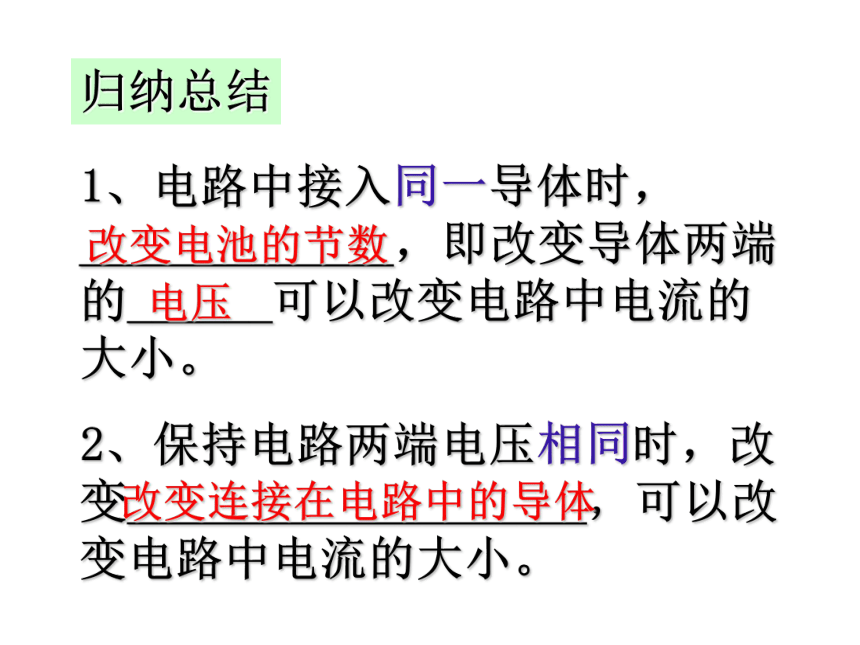

归纳总结
1、电路中接入同一导体时，_____________，即改变导体两端的______可以改变电路中电流的大小。
2、保持电路两端电压相同时，改变___________________，可以改变电路中电流的大小。
改变电池的节数
电压
改变连接在电路中的导体
为什么电压相同时，选用不同的导体，电路中的电流不同呢？
不同导体对电流的阻碍作用一般不同。
可见，导体在导电的同时还存在着对电流的阻碍作用。

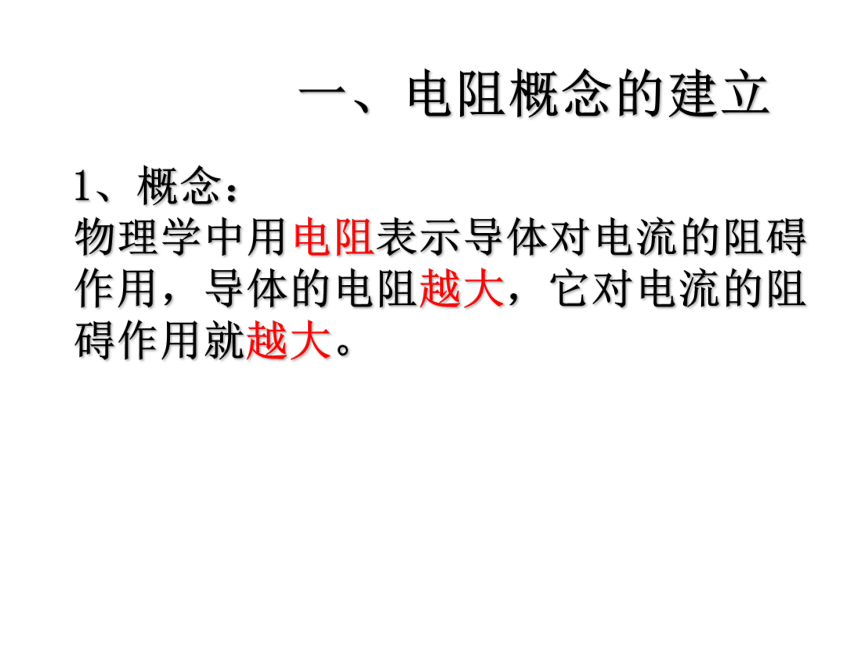

一、电阻概念的建立
1、概念：
物理学中用电阻表示导体对电流的阻碍作用，导体的电阻越大，它对电流的阻碍作用就越大。

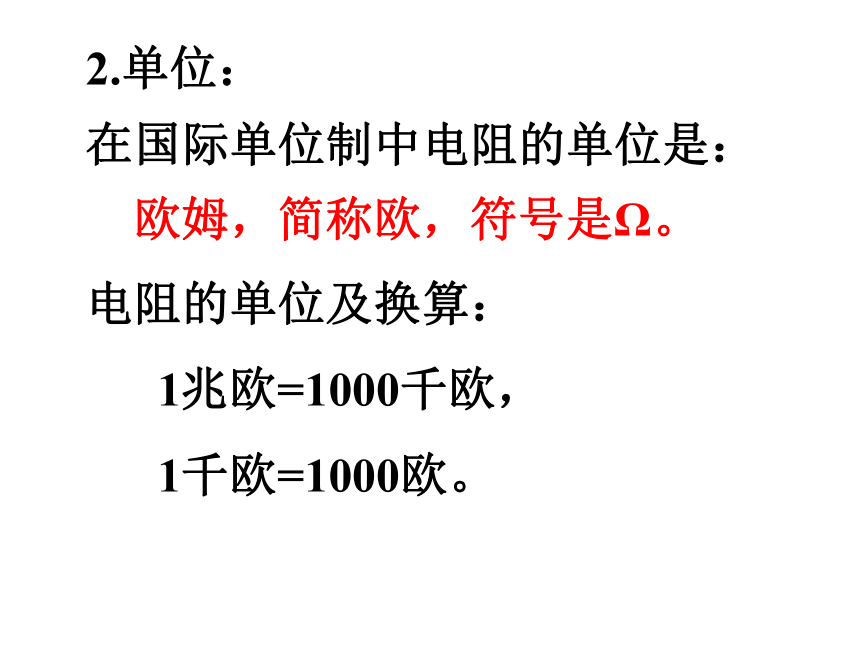

2.单位：
在国际单位制中电阻的单位是：
欧姆，简称欧，符号是Ω。
电阻的单位及换算：
1兆欧=1000千欧，
1千欧=1000欧。

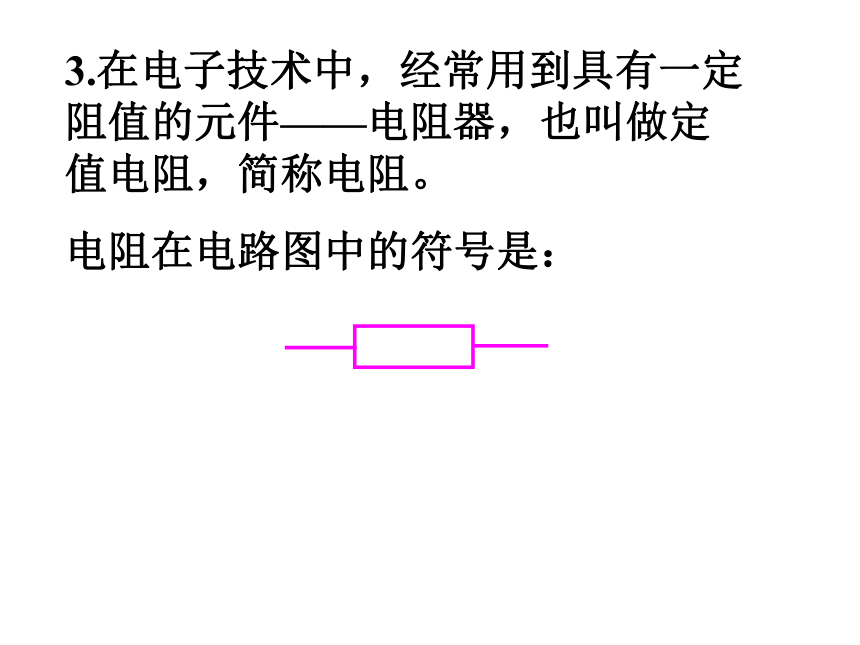

3.在电子技术中，经常用到具有一定阻值的元件——电阻器，也叫做定值电阻，简称电阻。
电阻在电路图中的符号是：

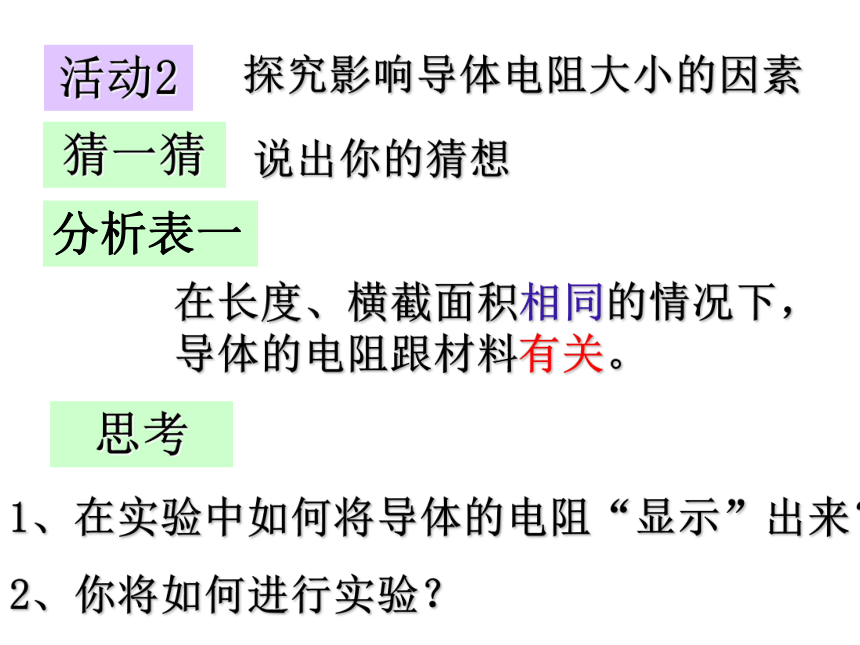

活动2
探究影响导体电阻大小的因素
猜一猜
说出你的猜想
思考
1、在实验中如何将导体的电阻“显示”出来？
2、你将如何进行实验？
在长度、横截面积相同的情况下，导体的电阻跟材料有关。
分析表一
-
能选出适当的导体吗？
A
B
C
D
二、决定电阻大小的因素：
实验1：
长度和横截面积都相同的铜丝和镍铬合金丝的电阻是否相同？
思考：导体的电阻与什么因素有关？
结论：导体的电阻与导体的材料有关
二、决定电阻大小的因素：
实验2：
材料和横截面积都相同，长度不同的镍铬合金丝的电阻是否相同？
思考：导体的电阻与什么因素有关？
结论：导体的电阻与导体的长度有关
二、决定电阻大小的因素：
实验3：
通过上面的实验，你还可以设计怎样的实验，研究电阻与哪个因素之间的关系。
材料和长度都相同，横截面积不同的镍铬合金丝的电阻是否相同？
思考：导体的电阻与什么因素有关？
结论：导体的电阻与导体的横截面积有关
练习：
1.判断对错：
导体的电阻与导体的横截面积有关，导体的横截面积越大，电阻越小。
分析：导体的电阻决定于导体的材料、长度和横截面积。
只叙述其中的一个或两个条件，是无法判断电阻的大小的。
结论：
导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度和横截面积。
同种材料，长度相同的电阻，横截面积越大，电阻越小；
同种材料，横截面积相同的电阻，长度越大，电阻越大。
长度和横截面积都相同的电阻，材料不同，电阻一般也不同。
结论：
导体的电阻还与导体的温度有关，对于大多数导体来说，温度升高，电阻增大。
思考：
灯泡的灯丝是钨制成的，它的电阻是在正常发光时大还是在没有使用时大？
影响电阻大小的因素
电阻的大小与导体的长度、横截面积和材料的性质有关，电阻是导体本身的一种性质。与电压、电流无关。
几个特殊值
1.实验室用的连接导线的电阻很小，常用的1m长的铜导线，阻值小于百分之几欧，通常可以忽略不计。
2.电流表的电阻很小，近似情况下可看作等于零。
3.电压表的电阻很大，近似情况下看作无限大。
4.人体的电阻约为几十千欧至几千千欧。
5手电筒的小灯泡其灯丝电阻为几欧到几十欧
导 线 电 阻（欧）
银
铜
铝
钨
铁
锰铜（铜、锰、镍的合金）
镍铬合金（镍、铬、铁、锰的合金）
0.016
0.017
0.027
0.052
0.096
0.44
1.1
一些导线在20℃时的电阻值（长1m，横截面1mm2）
读一读
导体：如金属、石墨、人体、大地、酸碱盐的水溶液
绝缘体：如橡胶、玻璃、陶瓷、塑料、油等
导体和绝缘体间没有绝对的界限；铜的导电性比铁好。
如：1、常温下的玻璃加热到红炽状态就变成了导体；2、纯净水不导电，但含有杂质的水却容易导电。
半导体：导电性能介于导体和绝缘体之间。导电性能受温度和光照的影响较大.具有光敏性、热敏性、压敏性。
练习1.
电阻是导体本身的一种____，它的大小决定于导体的______、________和_______。此外，导体的电阻还与导体的______有关，对于_______的导体来说，具体的关系是：__________________。
性质
材料
横截面积
长度
温度
大多数
温度升高，电阻增大
练习2.
判断：
（1）铜导线的电阻比铁导线的电阻小。
（2）温度升高，导体的电阻会增大。
（3）长的铜导线的电阻比短的铜导线的电阻大。
练习3.
单位换算：
20千欧＝______兆欧＝______欧。
2MΩ＝______KΩ＝______Ω
0.02
20000
2000
2×106
2、一段由若干股组成的铜芯线，当抽去它其中的几股后，这段铜芯线的电阻将（ ）
A、变大 B、变小
C、不变 D、无法确定
3、关于电阻以下说法正确的是（ ）
A、长的导线比短的导线电阻大
B、粗的导线比细的导线电阻小
C、铜导线比铁导线电阻小
D、以上讲法均不准确
反馈练习
A
D
5、下列关于导体的电阻的说法中正确的是（ ）
A、导体中有电流时，导体才有电阻
B、导体的电阻大小取决于导体中电流的大小
C、导体的电阻是导体本身的一种性质，与通过它的电流大小无关
D、导体的电阻大小取决于导体两端电压的大小
反馈练习
C
车流的流速与哪些因素有关呢？
路的宽度
路的长度
车辆的种类、性能
