第三节 平面镜成像

(共24张PPT)

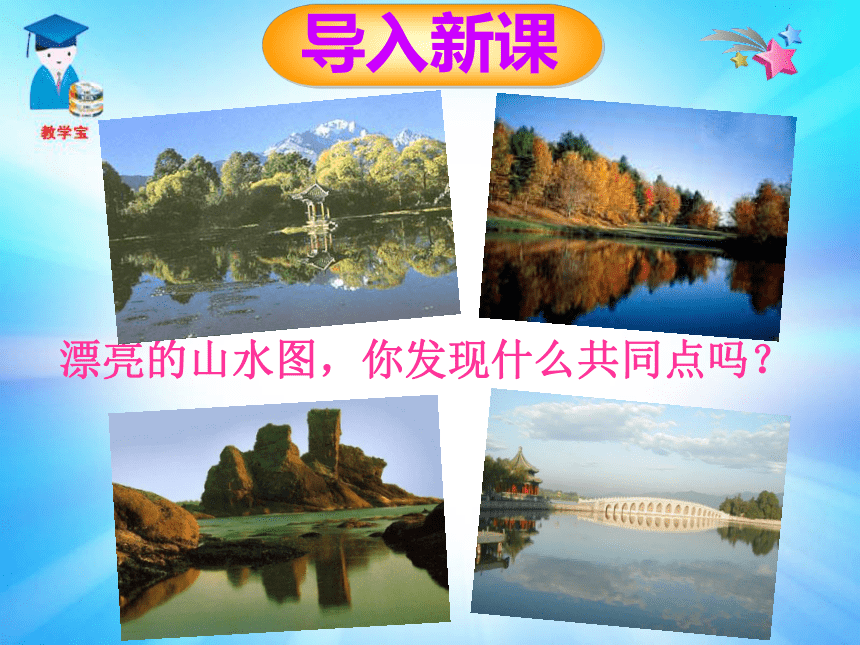

漂亮的山水图，你发现什么共同点吗？
导入新课

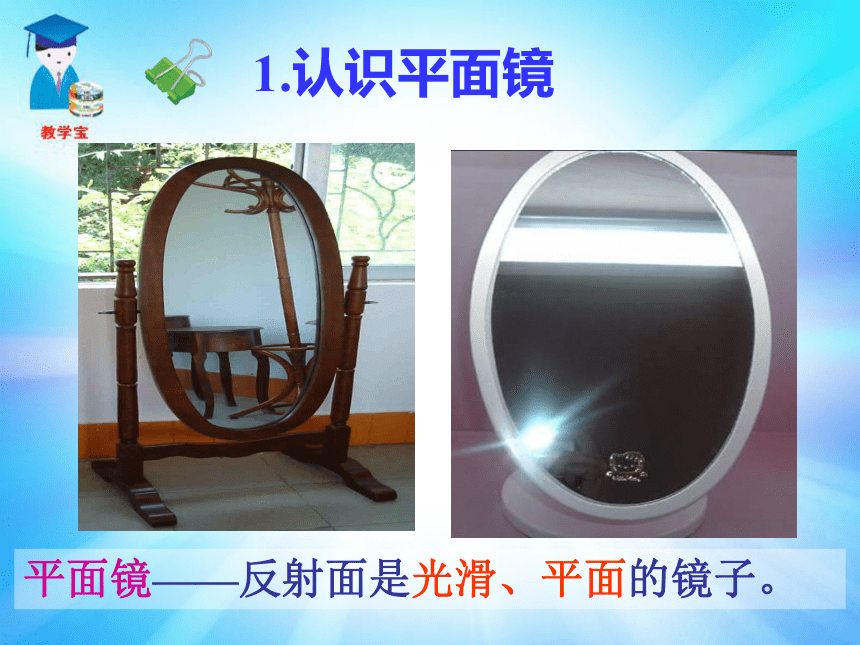

1.认识平面镜
平面镜——反射面是光滑、平面的镜子。

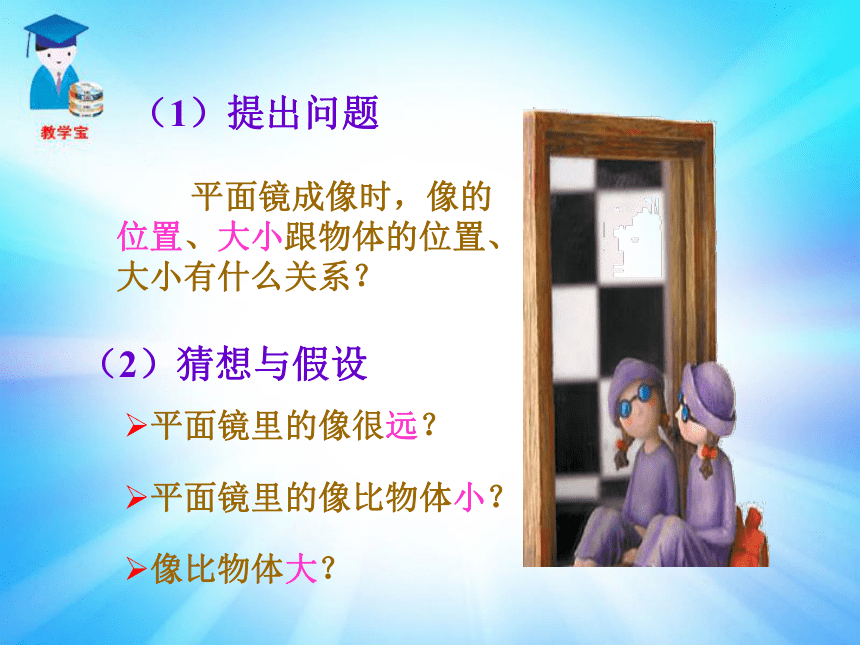

（1）提出问题
平面镜成像时，像的位置、大小跟物体的位置、大小有什么关系？
（2）猜想与假设
平面镜里的像很远？
平面镜里的像比物体小？
像比物体大？

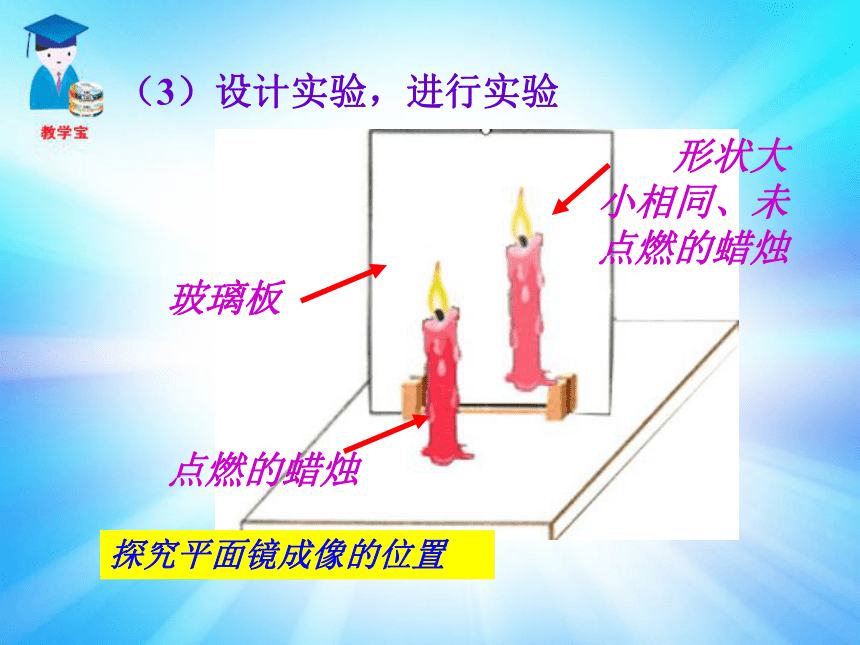

（3）设计实验，进行实验
玻璃板
点燃的蜡烛
形状大小相同、未点燃的蜡烛
探究平面镜成像的位置

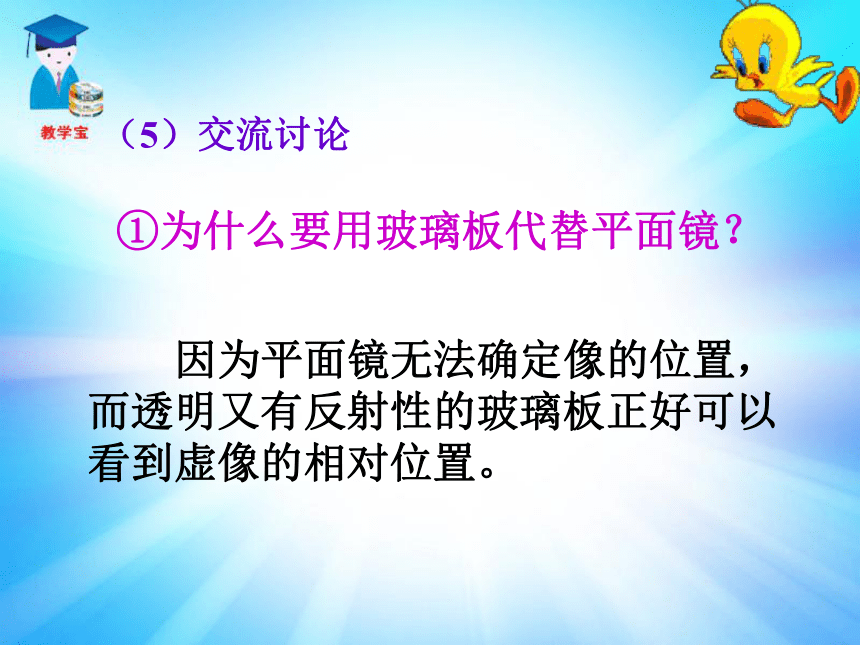

①为什么要用玻璃板代替平面镜？
（5）交流讨论
因为平面镜无法确定像的位置，而透明又有反射性的玻璃板正好可以看到虚像的相对位置。
找两个完全相同的物体，分别放在玻璃板的两侧，并移动放在玻璃板后的物体，直到该物体和玻璃板前物体的像完全重合为止，此时该物体的位置即玻璃板前物体的像的位置。

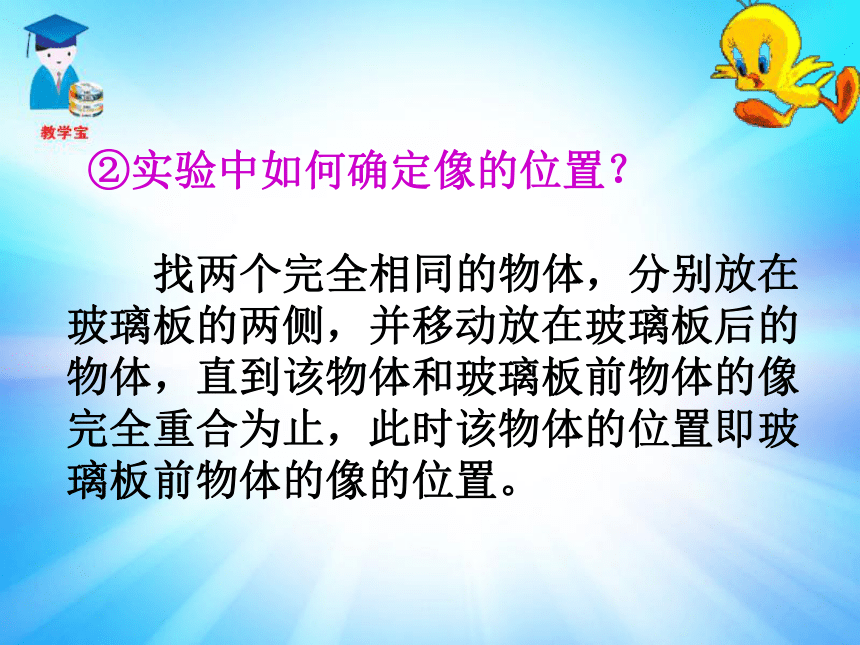

②实验中如何确定像的位置？

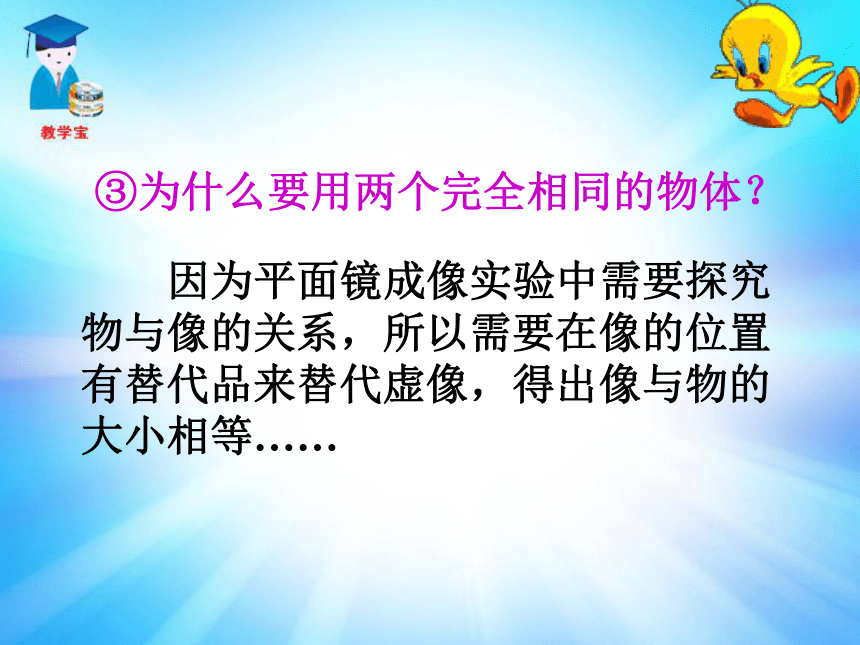

③为什么要用两个完全相同的物体？
因为平面镜成像实验中需要探究物与像的关系，所以需要在像的位置有替代品来替代虚像，得出像与物的大小相等……
①像与物的大小相等。
②像到镜面的距离等于物到平面镜的距离。
③像与物的连线与镜面垂直。
④平面镜成的像是虚像。

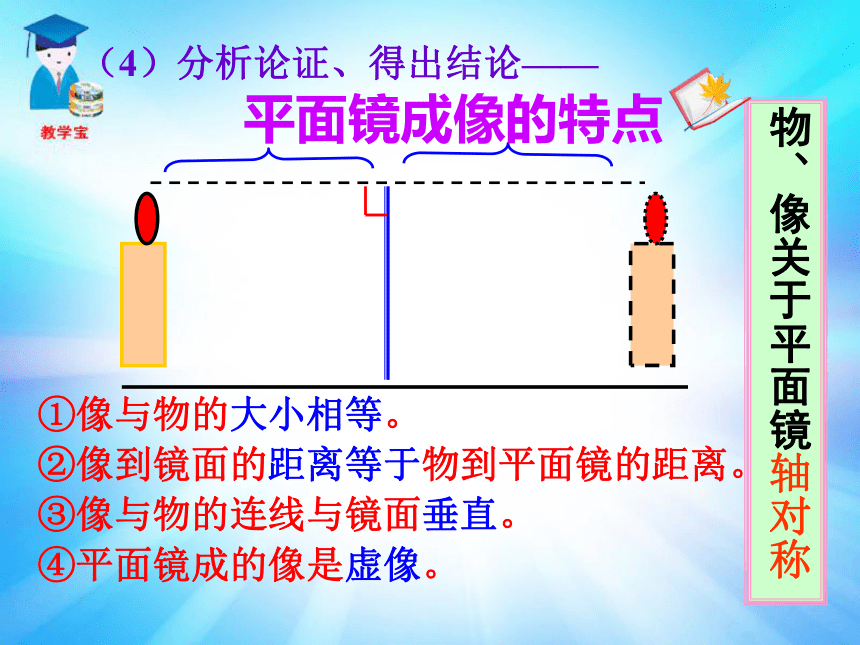

（4）分析论证、得出结论——
平面镜成像的特点
物、像关于平面镜轴对称
3. 虚像
（1）人眼是怎样确定物体的？
（2）人眼是怎样看见平面镜中的像的？
S
S′
虚像
虚像不是由实际光线会聚而成，
是由反射光线的反向延长线相交而成。
由于平面镜后并不存在光源S′，进入眼睛的光并非真正来自那里，所以把S′叫做虚像（virtual image）。
岸边的树木和房屋在水中的像看上去都是倒立的，你能说出其中的道理吗？
因为平静的水面就好像是一个平面镜，它可以成像。根据成像的特点是物距等于像距，所以岸边的树木和房屋在水中的像看上去都是倒立的。
平面镜成像原理
平面镜成像特点
光的反射定律
平面镜
反射面是平面的镜叫平面镜。
平面镜成像
像和物大小相等
平面镜成虚像
像和物到镜面的距离相等
像和物的连线垂直于镜面
小 结
作图方法
根据成像原理
应用
成像
改变光的传播方向（如：潜望镜）
根据成像特点
利用平面镜增加视野
巩固练习
S
S′
1.将一点光源S放在平面镜前，用平面镜的
成像特点作出点光源S的像。
距离相等
2.小丑在平面镜中的像，图中正确的是（ ）
A
A
B
C
D
3.小猫在平面镜前欣赏自己的全身像，它看到的全身像应是（ ）
A B C D
C
4.在很多超市，墙上挂 一个与墙等大的平面镜，这样做的目的是_______________。
夜间，驾驶员要关掉车箱内照明灯，这是因为_ __________________________________________________________________。
5.身高1.8 m的学生站在穿衣镜前离镜0.5 m，他在镜中像的高度是_____ m，像到镜面的距离是____ m，当他后退0.5 m后，人和像的距离是____ m，像的大小____。（变大、变小或不变）
扩大视野空间
若开车内灯，车内景物在挡风玻璃上成像，干扰驾驶员的视线
1.8
0.5
2
不变
6.两面互成直角的平面镜可以成几个像？
3个像
10点35分
7.你知道现在几点了吗？
1.D
3. 4.6m，可以在较小的房间内检查视力，节省空间。
2.如图
4.如图
5.如图
A
O
O’
A’
