2020－2021学年苏科版九年级物理下册第16章《电磁转换》真题提优测试卷（1）（含答案）

九年物理（下）第16单元《电磁转换》
2020年中考真题汇编
一、选择题
1.（2020.泰州）下列关于科学家与其贡献对应关系正确的是（　　）
A.
牛顿——发现杠杆原理
B.
奥斯特——发现电磁感应现象
C.
安培——发现电流与电压、电阻的关系
D.
托里拆利——最早测出大气压值

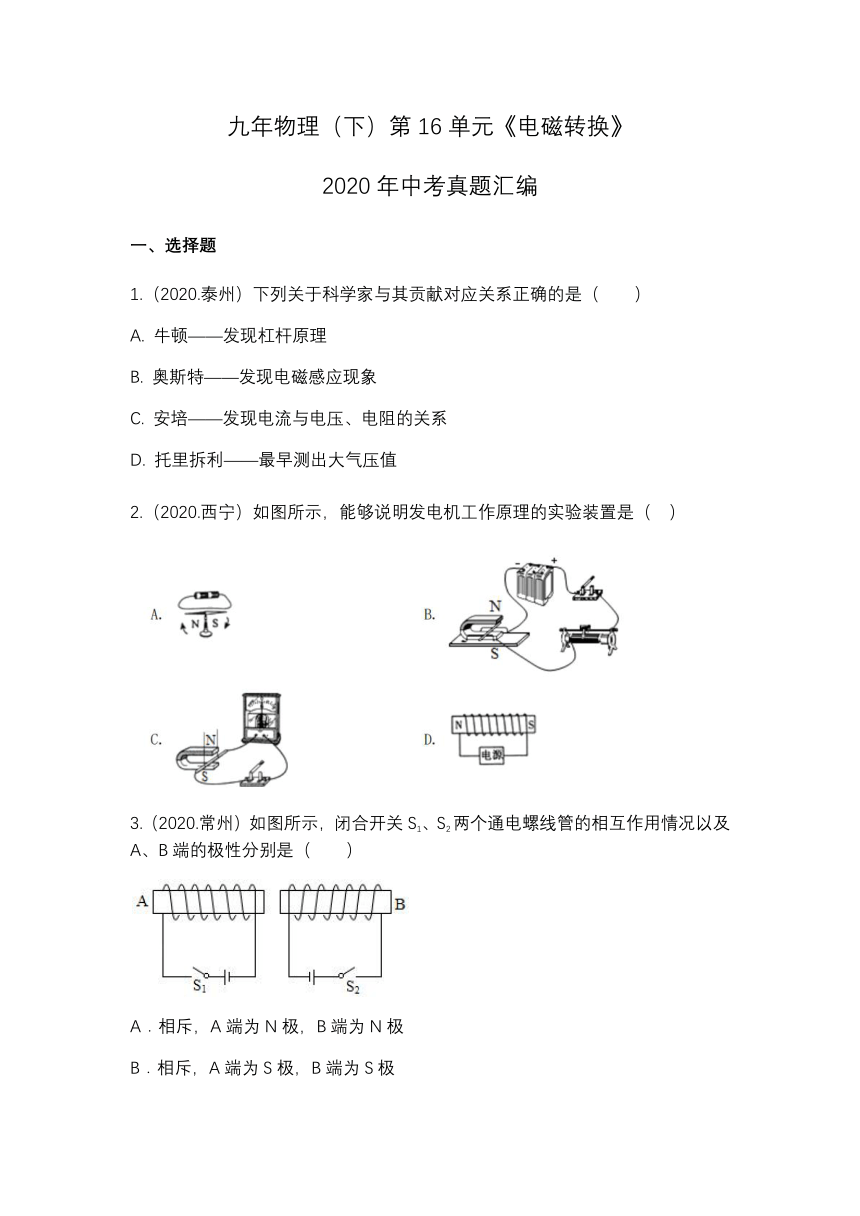

2.（2020.西宁）如图所示，能够说明发电机工作原理的实验装置是（
）
3.（2020.常州）如图所示，闭合开关S1、S2两个通电螺线管的相互作用情况以及A、B端的极性分别是（　　）
A．相斥，A端为N极，B端为N极
B．相斥，A端为S极，B端为S极
C．相吸，A端为S极，B端为N极
D．相吸，A端为N极，B端为S极
4.（2020.南京）如图是一台正在工作的电扇。下列四个实验能反映其工作原理的是（　　）
A．
B．
C．
D．
5.（2020.宿迁）如图所示，当闭合开关的瞬间，导体棒AB水平向右运动；若同时对调电源与磁体的两极，再次闭合开关时，导体棒AB的运动方向是（
）
A.
水平向右
B.
水平向左
C.
竖直向上
D.
竖直向下
6.（2020.西宁）如图所示，闭合开关后，位于通电螺线管左右两侧的小磁针静止时其指向正确的是（
）

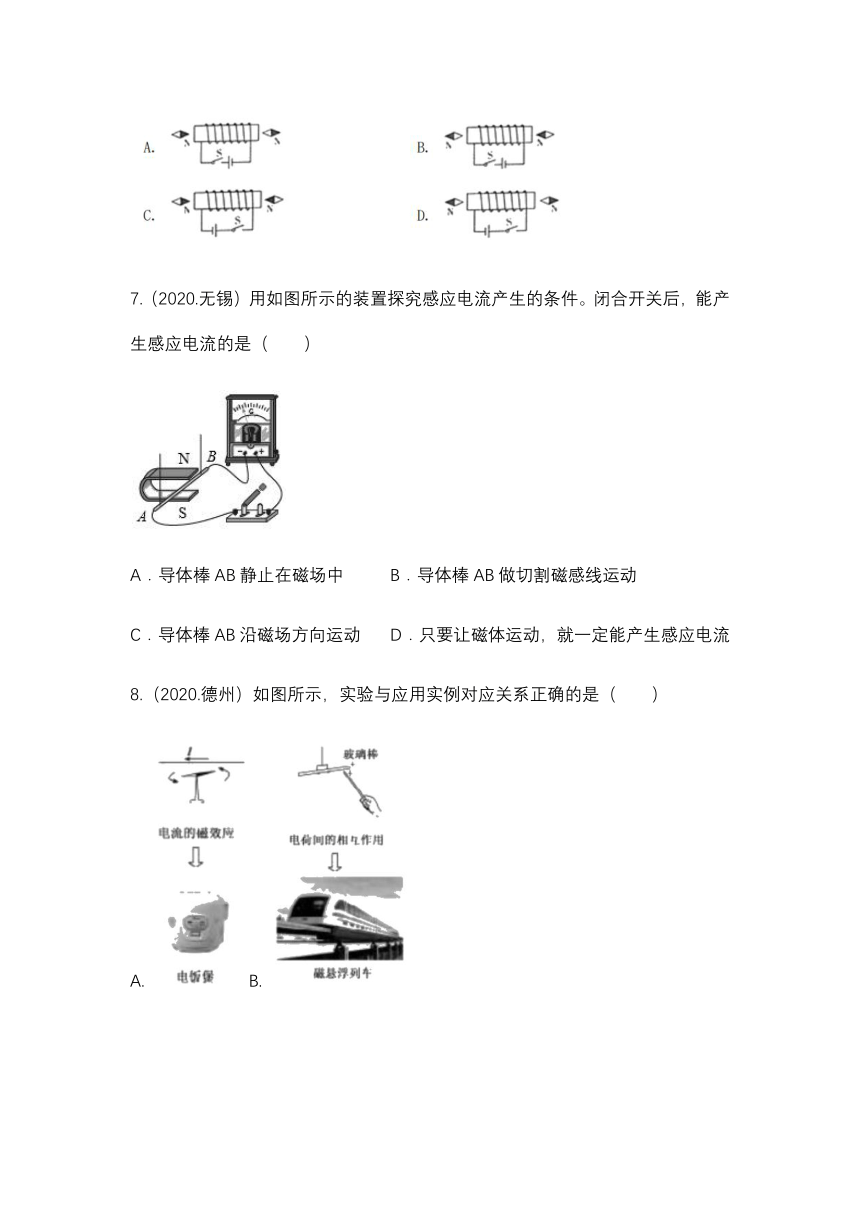

7.（2020.无锡）用如图所示的装置探究感应电流产生的条件。闭合开关后，能产生感应电流的是（　　）
A．导体棒AB静止在磁场中
B．导体棒AB做切割磁感线运动
C．导体棒AB沿磁场方向运动
D．只要让磁体运动，就一定能产生感应电流
8.（2020.德州）如图所示，实验与应用实例对应关系正确的是（
）
A.B.
C.D.
9.（2020.广州）矩形铜线框在某磁场中的位置如图
8
所示，ab、bd、ed
和
fe
段都
受到该磁场的作用力，下列哪两段受到该磁场的作用力方向相同（
）
ab
段与
bc
段
B.ab
段与
ed
段
C.ab
段与
fe
段
D.fe
段与
ed
段
10.（2020.深圳）如图a表示垂直于纸面的一根导线，它是闭合电路的一部分．当导线a在磁场中按箭头方向运动时，
不能产生感应电流的是（
）
11.（2020.泰州）.马拉松比赛时常采用感应芯片计时，芯片里线圈一旦有电流通过，就会激发芯片发送编码信息，系统实时获取计时信息。当正确佩带芯片的参赛者通过起点和终点设置有磁场的地带时，就能计时，下列器件工作原理与它相同的是（　　）
A.
电风扇B.
门吸
C.
手摇发电电筒D.
电铃
12.（2020.潍坊）大多数新冠肺炎患者会出现发热症状，已知热敏电阻的阻值随人体辐射的红外线而改变，人体温度越高热敏电阻的阻值越小。某同学据此设计了一个红外线体温安检电路。要求无人或体温低于37.3℃的人经过时仅绿灯亮，高于37.3℃的人经过时，红灯亮且电铃响起。下列设计符合要求的是（
）
A.
B.
C.
D.
二、填空题
13.（2020.广州）.
电磁铁通电后，小磁针
N
极转至图
17
所示位置，此时铁块在水平桌面上静止并受到电磁
铁吸引.(1)
电磁铁甲端应为
N
极还是
S
极？
(2)
以点表示铁块，在方框内画出铁块受到的摩擦力。
14.（2020.北京）根据图中的电流方向，可知通电螺线管的______端是N极。
15.（2020.福建）《论衡》中记载：“司南之杓、投之于地，其柢指南”。如图所示，“柢”即握柄，是磁体的______（选填“N”或“S”）极，静止时指向地磁场的______（选填“南”或“北”）极。
16.（2020.苏州）如图，请根据小磁针静止时N极的指向标出A处的磁感线方向和电源正、负极。
三、作图题
17.（2020.泰安）如图所示，根据小磁针静止时的指向，在通电螺线管的电路中标出螺线管的N极和电源的正极。
18.（2020.连云港）.如图所示，箭头表示通电螺线管周围磁感线的方向，请在图中标出通电螺线管中的电流
方向和小磁针静止时的
N
极。
19.（2020.南京）如图所示，小磁针静止在通电螺线管右侧。标出小磁针的N极并在虚线上用箭头标出磁感线方向。
四、实验探究
20.（2020.广州）如图所示。表示垂直于纸面的一根导线，它是闭合电路的一部分，以下选项
中能让
a
在磁场中水平方向左右运动时产生感应电流的有
。
21.（2020.淮安）在“探究通电螺线管外部磁场的方向”实验中：
（1）小磁针的作用：。
（2）在螺线管外部A、B两处放置小磁针，闭合开关，发现A处小磁针发生偏转，而B处小磁针不偏转，试说明B处小磁针不偏转的可能原因：
（3）将电池的正负极对调，重复上述实验，是为了探究通电螺线管外部磁场的方向与方向的关系。
（4）观察实验现象后，应立即断开开关，是为了。
五、解答题
22.（2020.无锡）冬季，汽车后风窗玻璃上常会形成一层薄霜，导致驾驶员无法准确观察后方情况。为保障行车安全，后风窗玻璃装有加热除霜电路。如图甲所示，是某同学设计的模拟汽车后风窗玻璃加热电路，它由控制电路和受控电路组成。控制电路中S接“手动”时，电磁铁A通电吸引衔铁，使触点D、E接触、受控电路中电热丝R2工作，对玻璃均匀加热。S接“自动”时，加热过程中，玻璃温度升高至45℃时，触点D、E恰好脱开，此时控制电路中通过的电流为0.02A．电路中U1＝6V，U2＝12V，R0＝150Ω，R2＝0.8Ω，R1为固定在玻璃内的热敏电阻，其温度始终与玻璃温度相同，阻值随温度升高而增大。若电热丝R2所产生的热量完全被玻璃吸收，玻璃质量为9kg，玻璃比热容为0.8×103J/（kg?℃）。电磁铁A线圈的电阻忽略不计。
（1）开关S接“手动”：
①电磁铁A通电时具有磁性，此现象称为电流的　
　效应，A的上端是　
　极。
②将玻璃从﹣5℃加热至45℃．所需的时间是多少？
（2）开关S接“自动”。玻璃的温度为15℃和45℃时，控制电路的功率相差了0.03W，则15℃时热敏电阻R1的阻值为　
　Ω。
（3）汽车后风窗玻璃上的电热丝R2是通过丝网印刷的方式将专用的导电银浆印刷到玻璃的表面烧结制成，如图乙所示，在电压U2不变的情况下，为增大电热丝R2的加热功率，请从银浆线的厚度，条数、粗细等方面，提出一种改进措施　
　。
答案
一、选择题
1.D
2.C
3.B
4.B
5.B
6.A
7.B
8.C
9.B
10.B
11.C
12.C
二、填空题
13.（1）N;（2）
14.A
15.N，南
16.-，+
三、作图题
17.【答案】
18.
19.
四、实验探究
20.丙，丁
21.（1）检验磁场的存在；（2）小磁针N极的指向与磁场方向相同；（3）电流；（4）保护电路，防止螺线管温度过高。
五、解答题
22.（1）①电磁铁A通电时具有磁性，此现象称为电流的磁效应，
电流从电磁铁的下端流入，用右手握住螺线管，四指指向电流的方向，大拇指指向N极，即A的上端是N极；
②玻璃从﹣5℃加热至45℃时，玻璃吸收的热量：
Q吸＝cm（t﹣t0）＝0.8×103J/（kg?℃）×9kg×[45℃﹣（﹣5℃）]＝3.6×105J，
因电热丝R2所产生的热量完全被玻璃吸收，
所以，消耗的电能W＝Q吸＝3.6×105J，
由W＝UIt＝t可得，需要的加热时间：
t′＝＝＝2000s；
（2）由题意可知，玻璃的温度为45℃时，控制电路中通过的电流为0.02A，
此时控制电路的功率：
P1＝U1I1＝6V×0.02A＝0.12W，
因热敏电阻R1的阻值随温度升高而增大，且玻璃的温度为15℃和45℃时，控制电路的功率相差了0.03W，
所以，15℃时控制电路的功率：
P2＝P1+△P＝0.12W+0.03W＝0.15W，
此时控制电路的总电阻：
R＝＝＝240Ω，
因串联电路中总电阻等于各分电阻之和，
所以，15℃时热敏电阻R1的阻值：
R1＝R﹣R0＝240Ω﹣150Ω＝90Ω；
（3）在电压U2不变的情况下，由P＝UI＝可知，为增大电热丝R2的加热功率，应减小R2的阻值，
因导体的电阻与材料、长度、横截面积有关，且材料一定时，长度越短、横截面积越大，电阻越小，
所以，其它条件不变时增加银浆线的厚度，或其它条件不变时增加银浆线的条数，或其它条件不变时增加银浆线的横截面积等。
故答案为：（1）①磁；N；②将玻璃从﹣5℃加热至45℃，需要2000s；
（2）90；
（3）其它条件不变时增加银浆线的厚度（或其它条件不变时增加银浆线的条数、或其它条件不变时增加银浆线的横截面积等）。
