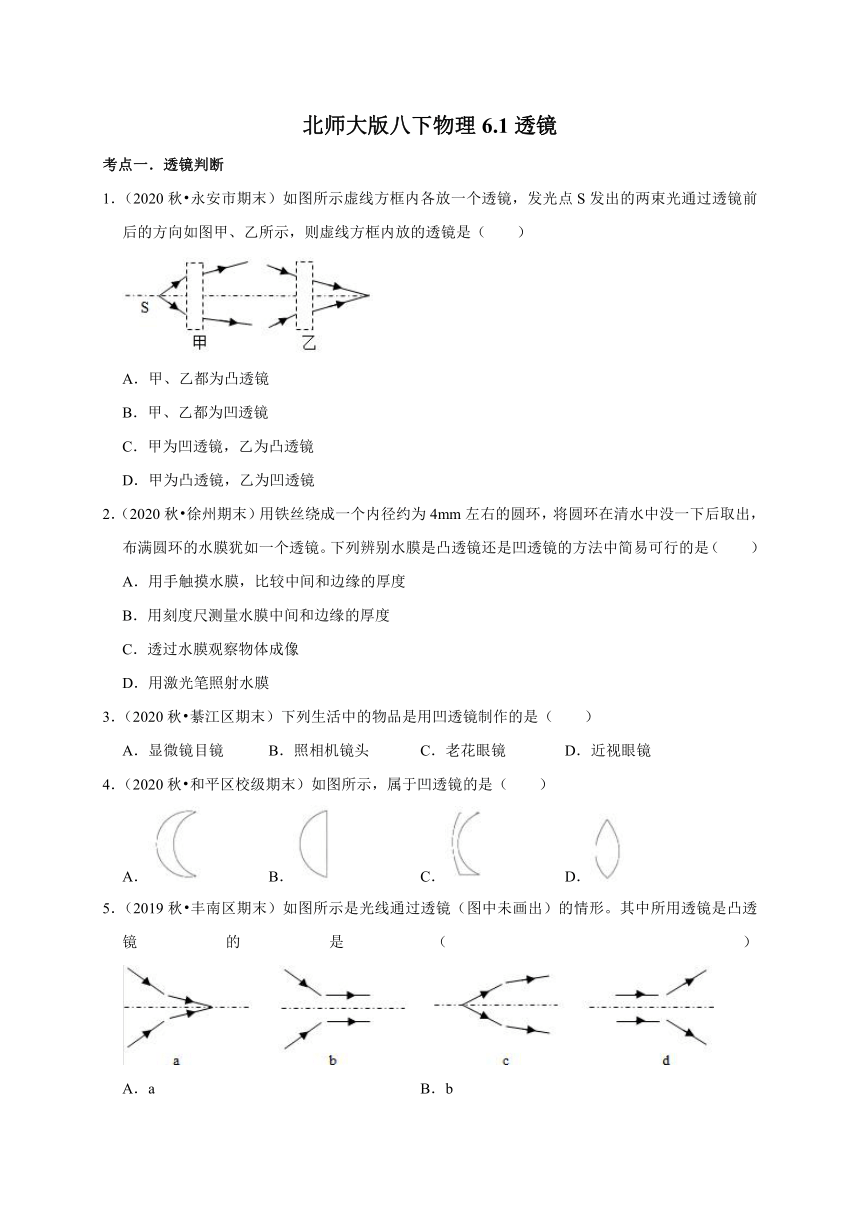

北师大版八下物理6.1透镜
考点一．透镜判断
1．（2020秋?永安市期末）如图所示虚线方框内各放一个透镜，发光点S发出的两束光通过透镜前后的方向如图甲、乙所示，则虚线方框内放的透镜是（ ）
A．甲、乙都为凸透镜
B．甲、乙都为凹透镜
C．甲为凹透镜，乙为凸透镜
D．甲为凸透镜，乙为凹透镜
2．（2020秋?徐州期末）用铁丝绕成一个内径约为4mm左右的圆环，将圆环在清水中没一下后取出，布满圆环的水膜犹如一个透镜。下列辨别水膜是凸透镜还是凹透镜的方法中简易可行的是（ ）
A．用手触摸水膜，比较中间和边缘的厚度
B．用刻度尺测量水膜中间和边缘的厚度
C．透过水膜观察物体成像
D．用激光笔照射水膜
3．（2020秋?綦江区期末）下列生活中的物品是用凹透镜制作的是（ ）
A．显微镜目镜 B．照相机镜头 C．老花眼镜 D．近视眼镜
4．（2020秋?和平区校级期末）如图所示，属于凹透镜的是（ ）
A． B． C． D．
5．（2019秋?丰南区期末）如图所示是光线通过透镜（图中未画出）的情形。其中所用透镜是凸透镜的是（ ）
A．a B．b
C．c D．abcd都是凸透镜
考点二．透镜光路

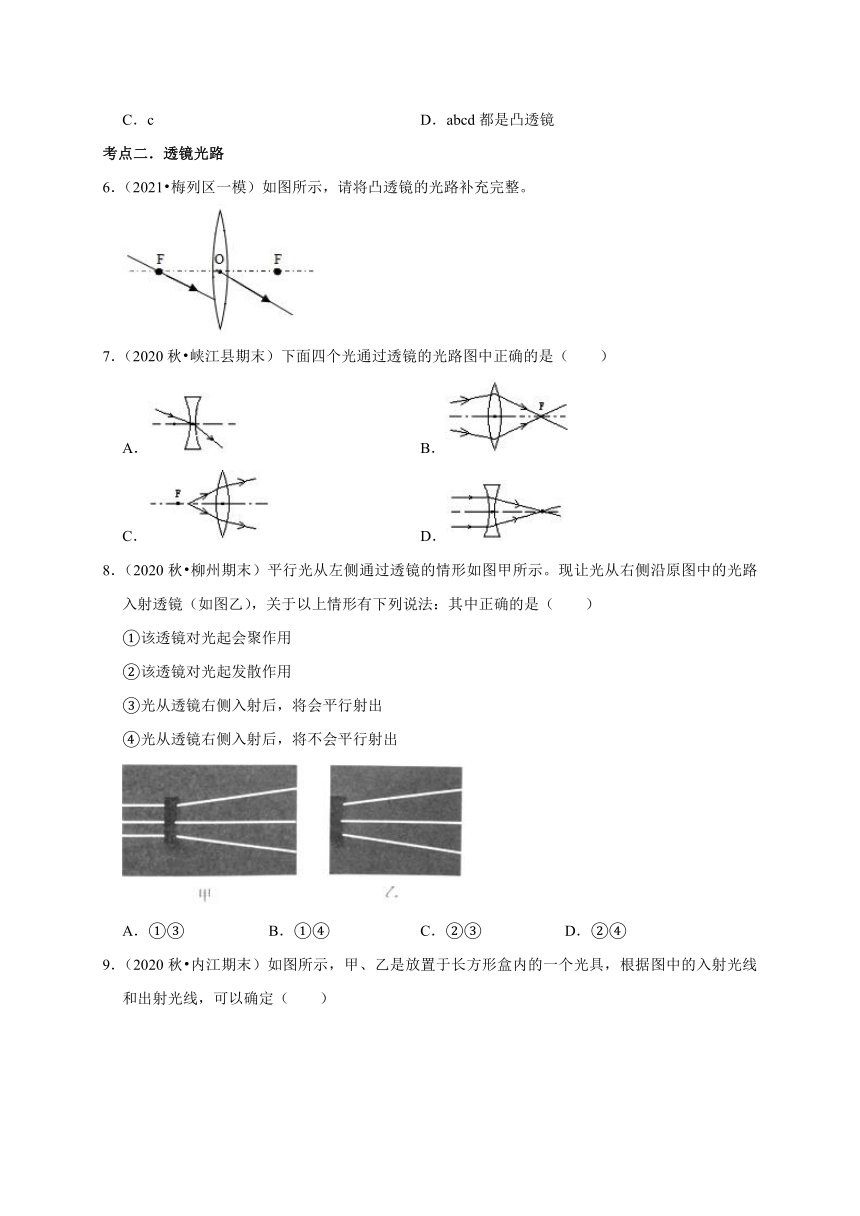

6．（2021?梅列区一模）如图所示，请将凸透镜的光路补充完整。
7．（2020秋?峡江县期末）下面四个光通过透镜的光路图中正确的是（ ）
A． B．
C． D．
8．（2020秋?柳州期末）平行光从左侧通过透镜的情形如图甲所示。现让光从右侧沿原图中的光路入射透镜（如图乙），关于以上情形有下列说法：其中正确的是（ ）
①该透镜对光起会聚作用
②该透镜对光起发散作用
③光从透镜右侧入射后，将会平行射出
④光从透镜右侧入射后，将不会平行射出
A．①③ B．①④ C．②③ D．②④

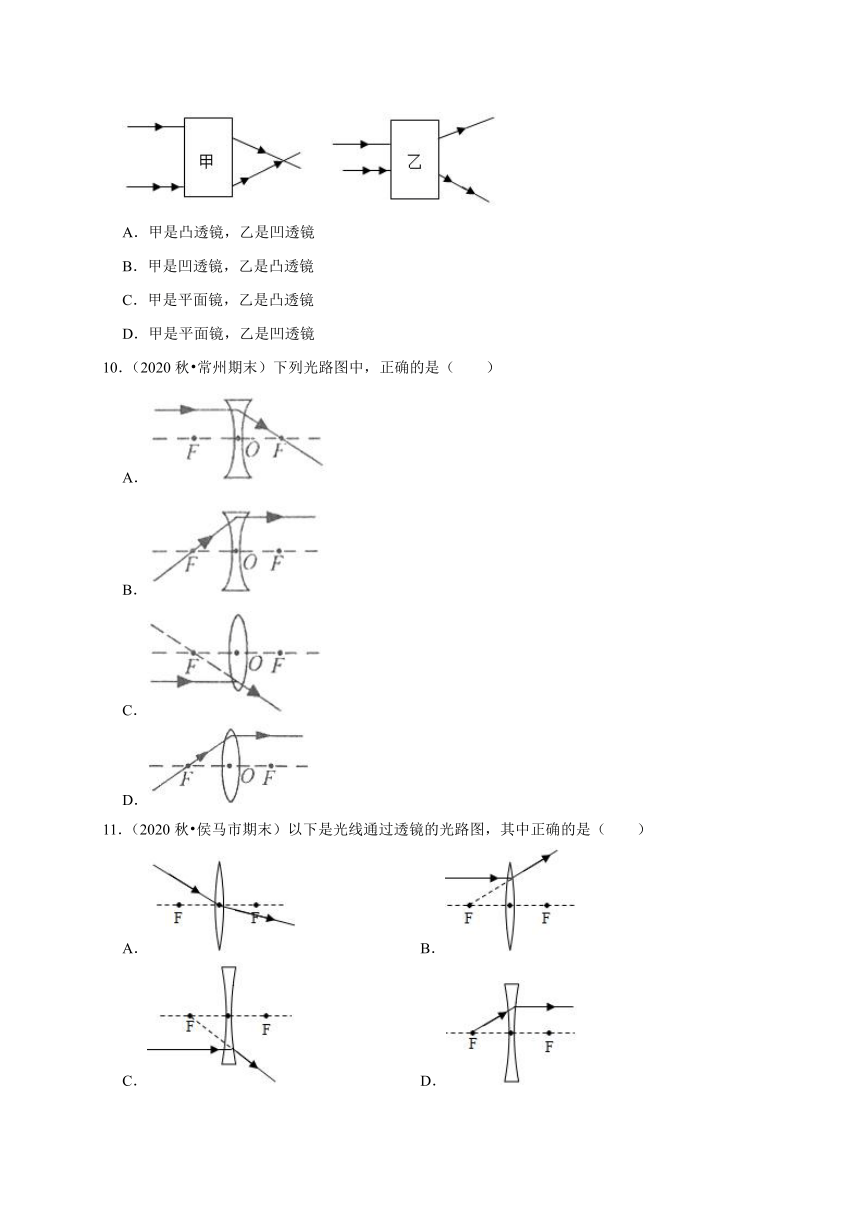

9．（2020秋?内江期末）如图所示，甲、乙是放置于长方形盒内的一个光具，根据图中的入射光线和出射光线，可以确定（ ）
A．甲是凸透镜，乙是凹透镜
B．甲是凹透镜，乙是凸透镜
C．甲是平面镜，乙是凸透镜
D．甲是平面镜，乙是凹透镜
10．（2020秋?常州期末）下列光路图中，正确的是（ ）
A．
B．
C．
D．
11．（2020秋?侯马市期末）以下是光线通过透镜的光路图，其中正确的是（ ）
A． B．
C． D．
12．（2020秋?孝南区期末）一束光通过透镜的光路如图所示，其中正确的是（ ）
A． B．
C． D．
13．（2020秋?凤凰县期末）如图所示，现有五种光学元件，对如图的光路图，方框中可放入的元件为（ ）
A．2或5 B．1或5 C．1或3或5 D．2或3或4
14．（2020秋?滕州市期末）如图所示，表示小新同学用激光分别射向甲乙两透镜后光的传播路径，由图可知甲透镜是 ，乙透镜是 。（选填“凸透镜“或“凹透镜“）
15．（2021?亭湖区校级一模）请完成图中的光路图。
北师大版八下物理6.1透镜
参考答案
1．（2020秋?永安市期末）如图所示虚线方框内各放一个透镜，发光点S发出的两束光通过透镜前后的方向如图甲、乙所示，则虚线方框内放的透镜是（ ）
A．甲、乙都为凸透镜
B．甲、乙都为凹透镜
C．甲为凹透镜，乙为凸透镜
D．甲为凸透镜，乙为凹透镜
【解答】解：由图甲可知，发光点S发出的两束光通过甲透镜后折射光线变得会聚了，因此甲图应是凸透镜；发光点S发出的两束光通过乙透镜后折射光线变得发散了，因此乙图应是凹透镜。
故选：D。
2．（2020秋?徐州期末）用铁丝绕成一个内径约为4mm左右的圆环，将圆环在清水中没一下后取出，布满圆环的水膜犹如一个透镜。下列辨别水膜是凸透镜还是凹透镜的方法中简易可行的是（ ）
A．用手触摸水膜，比较中间和边缘的厚度
B．用刻度尺测量水膜中间和边缘的厚度
C．透过水膜观察物体成像
D．用激光笔照射水膜
【解答】A、用手摸水膜会弄破水膜，故A不符合题意；
B、水膜太薄，不能够直接用刻度尺测量其厚度，故B不符合题意；
C、透过水膜靠近看书本上的字时，如果字是放大的，说明水膜相当于凸透镜，如果看到的字是缩小的，说明水膜相当于凹透镜，这种判断方法较为可靠，故C符合题意；
D、强光照射可能会破坏水膜，且强光照射时不一定能得到会聚的光斑（需是与主光轴平行的光线，需调整水膜与光屏间的距离），故D不符合题意。
故选：C。
3．（2020秋?綦江区期末）下列生活中的物品是用凹透镜制作的是（ ）
A．显微镜目镜 B．照相机镜头 C．老花眼镜 D．近视眼镜
【解答】解：A、显微镜的目镜和物镜都是凸透镜，其物镜相当于投影仪成倒立、放大、实像，其目镜相当于放大镜，成正立、放大的虚像，故A不合题意；
B、照相机镜头是凸透镜，是利用了凸透镜成倒立、缩小、实像的原理，故B不合题意；
C、老花眼镜是凸透镜，是利用了凸透镜对光线的会聚作用，故C不合题意；
D、同学们戴的近视眼镜是凹透镜，对光有发散作用，可用来矫正近视眼，故D符合题意。
故选：D。
4．（2020秋?和平区校级期末）如图所示，属于凹透镜的是（ ）
A． B． C． D．
【解答】解：根据凸透镜和凹透镜的形状特点可知，ABD都是中间厚、边缘薄的透镜，都是凸透镜，C是中间薄、边缘厚的透镜，是凹透镜。
故选：C.
5．（2019秋?丰南区期末）如图所示是光线通过透镜（图中未画出）的情形。其中所用透镜是凸透镜的是（ ）
A．a B．b
C．c D．abcd都是凸透镜
【解答】解：
由图可知，abd图中的光线经透镜折射后相对于入射光线远离主光轴，说明透镜对光线具有发散作用，所以是凹透镜；
由图可知，c中图中的光线经透镜折射后相对于入射光线靠近主光轴，说明透镜对光线具有会聚作用，所以是凸透镜。
故选：C。
6．（2021?梅列区一模）如图所示，请将凸透镜的光路补充完整。
【解答】解：
通过焦点的光线经凸透镜折射后将平行于主光轴，过光心的光线经凸透镜折射后传播方向不改变，如图所示：
7．（2020秋?峡江县期末）下面四个光通过透镜的光路图中正确的是（ ）
A． B．
C． D．
【解答】解：
A、对于凹透镜，过光心的光线其传播方向不变，故A错误；
B、对于凸透镜，平行于主光轴的光线经凸透镜折射后折射光线通过焦点，故B错误；
C、对于凸透镜，入射光线不属于凸透镜的三条特殊光线，两条光线经凸透镜折射后变得会聚一些，故C正确；
D、对于凹透镜，平行于主光轴的入射光线经凹透镜折射后折射光线反向延长通过虚焦点，故D错误。
故选：C。
8．（2020秋?柳州期末）平行光从左侧通过透镜的情形如图甲所示。现让光从右侧沿原图中的光路入射透镜（如图乙），关于以上情形有下列说法：其中正确的是（ ）
①该透镜对光起会聚作用
②该透镜对光起发散作用
③光从透镜右侧入射后，将会平行射出
④光从透镜右侧入射后，将不会平行射出
A．①③ B．①④ C．②③ D．②④
【解答】解：
①②由图可知，平行于主光轴的光线经过该透镜后，折射光线不是平行光线了，变得发散了，故该透镜对光线有发散作用，故①错误、②正确；
③④根据光路是可逆的可知，光从右侧沿原图中的光路入射，折射光线将变为平行光线，故④错误、③正确。
故选：C。
9．（2020秋?内江期末）如图所示，甲、乙是放置于长方形盒内的一个光具，根据图中的入射光线和出射光线，可以确定（ ）
A．甲是凸透镜，乙是凹透镜
B．甲是凹透镜，乙是凸透镜
C．甲是平面镜，乙是凸透镜
D．甲是平面镜，乙是凹透镜
【解答】解：
左图中的光学器件能够让光线透过，并且折射光线与入射光线相比变得会聚，所以该光学器件对光线有会聚作用，因此填凸透镜，所以甲是凸透镜；
右图中的光学器件能够让光线透过，并且折射光线与入射光线相比变得发散，所以该光学器件对光线有发散作用，因此填凹透镜，所以乙是凹透镜。
故A正确、BCD错误。
故选：A。
10．（2020秋?常州期末）下列光路图中，正确的是（ ）
A．
B．
C．
D．
【解答】解：
A、平行于主光轴的入射光线经凹透镜折射后折射光线反向延长通过焦点，故A错；
B、发散的光线经过凹透镜折射后应该变得更加发散，即比原来更加远离主光轴，故B错；
C、平行于主光轴的光线经凸透镜折射后折射光线通过焦点，故C错；
D、过焦点的光线经凸透镜折射后折射光线平行于主光轴，故D正确。
故选：D。
11．（2020秋?侯马市期末）以下是光线通过透镜的光路图，其中正确的是（ ）
A． B．
C． D．
【解答】解：A、过光心的光线经凸透镜后方向不变，由此可知A图错误；
B、平行于主光轴的光线经凸透镜折射后将过焦点，由此可知B图错误；
C、平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点，由此可知C图正确；
D、延长线过另一侧焦点的光线经凹透镜折射后才会平行于主光轴，由此可知D图错误。
故选：C。
12．（2020秋?孝南区期末）一束光通过透镜的光路如图所示，其中正确的是（ ）
A． B．
C． D．
【解答】解：
A、对于凸透镜，平行于主光轴的光线经凸透镜折射后折射光线通过焦点，故A正确；
B、对于凸透镜，过焦点的光线经凸透镜折射后折射光线平行于主光轴，故B错；
C、对于凹透镜，过焦点的光线不属于特殊光线，折射光线将远离主光轴，故C错；
D、对于凹透镜，平行于主光轴的入射光线经凹透镜折射后折射光线反向延长通过焦点，故D错。
故选：A。
13．（2020秋?凤凰县期末）如图所示，现有五种光学元件，对如图的光路图，方框中可放入的元件为（ ）
A．2或5 B．1或5 C．1或3或5 D．2或3或4
【解答】解：由图可知，此透镜是将光线会聚了，所以是凸透镜，又因凸透镜本身的特点，所以2、3、4都为凸透镜，故选D。
故选：D。
14．（2020秋?滕州市期末）如图所示，表示小新同学用激光分别射向甲乙两透镜后光的传播路径，由图可知甲透镜是 凸透镜 ，乙透镜是 凹透镜 。（选填“凸透镜“或“凹透镜“）
【解答】解：从图知，通过甲透镜的光线比入射光线会聚一些，所以甲透镜对光线有会聚作用，因此甲是凸透镜。
通过乙透镜的光线比起入射光线变得发散、推迟会聚一些，所以乙对光线有发散作用，因此乙是凹透镜。
故答案为：凸透镜；凹透镜。
15．（2021?亭湖区校级一模）请完成图中的光路图。
【解答】解：平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点；延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴。由此作出经凹透镜的折射光线，如图所示：
