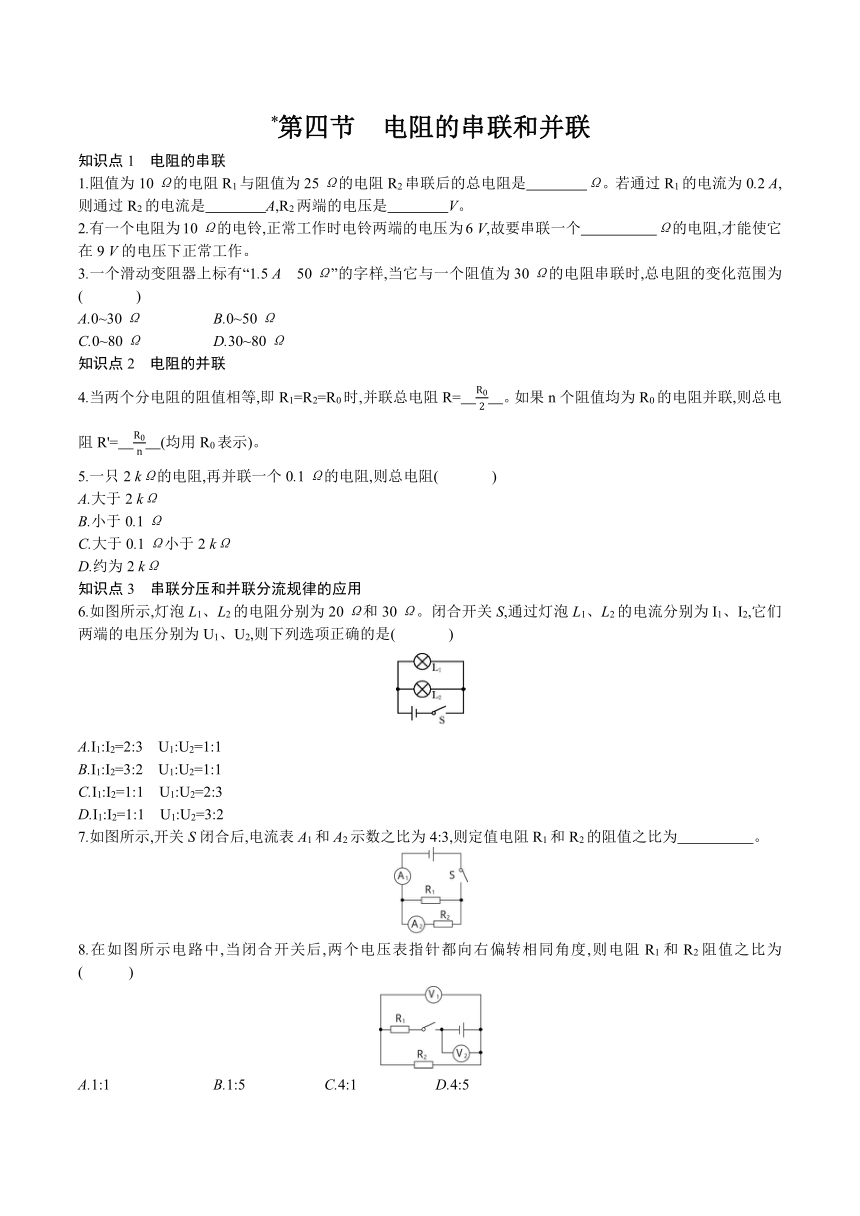

第四节 电阻的串联和并联
知识点1 电阻的串联
1.阻值为10
Ω的电阻R1与阻值为25
Ω的电阻R2串联后的总电阻是
 Ω。若通过R1的电流为0.2
A,则通过R2的电流是
 A,R2两端的电压是
 V。?
2.有一个电阻为10
Ω的电铃,正常工作时电铃两端的电压为6
V,故要串联一个
 Ω的电阻,才能使它在9
V的电压下正常工作。?
3.一个滑动变阻器上标有“1.5
A 50
Ω”的字样,当它与一个阻值为30
Ω的电阻串联时,总电阻的变化范围为(
)
A.0~30
Ω
B.0~50
Ω
C.0~80
Ω
D.30~80
Ω
知识点2 电阻的并联
4.当两个分电阻的阻值相等,即R1=R2=R0时,并联总电阻R=? 。如果n个阻值均为R0的电阻并联,则总电阻R'=? (均用R0表示)。?
5.一只2
kΩ的电阻,再并联一个0.1
Ω的电阻,则总电阻(
)
A.大于2

B.小于0.1
Ω
C.大于0.1
Ω小于2

D.约为2

知识点3 串联分压和并联分流规律的应用
6.如图所示,灯泡L1、L2的电阻分别为20
Ω和30
Ω。闭合开关S,通过灯泡L1、L2的电流分别为I1、I2,它们两端的电压分别为U1、U2,则下列选项正确的是(
)
A.I1:I2=2:3 U1:U2=1:1
B.I1:I2=3:2 U1:U2=1:1
C.I1:I2=1:1 U1:U2=2:3
D.I1:I2=1:1 U1:U2=3:2
7.如图所示,开关S闭合后,电流表A1和A2示数之比为4:3,则定值电阻R1和R2的阻值之比为
 。?
8.在如图所示电路中,当闭合开关后,两个电压表指针都向右偏转相同角度,则电阻R1和R2阻值之比为(
)
A.1:1
B.1:5
C.4:1
D.4:5

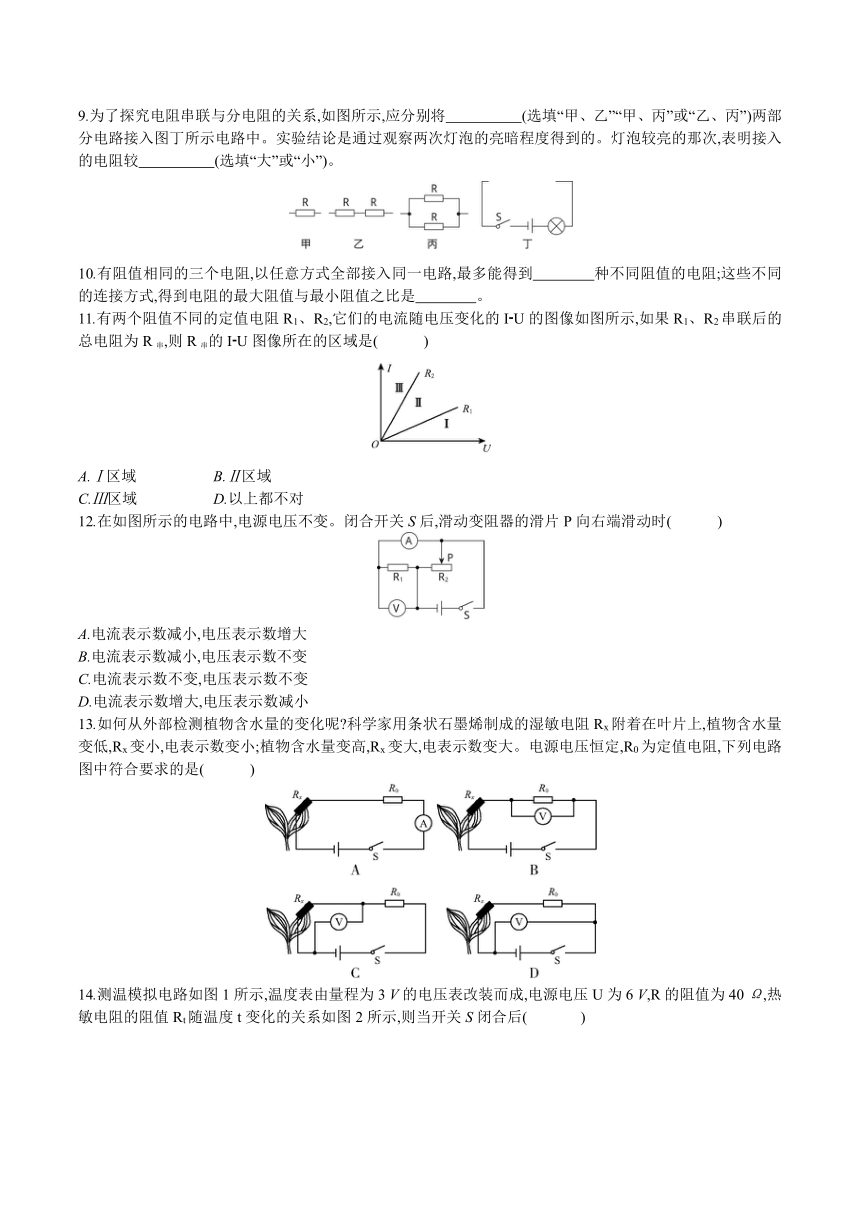

9.为了探究电阻串联与分电阻的关系,如图所示,应分别将
 (选填“甲、乙”“甲、丙”或“乙、丙”)两部分电路接入图丁所示电路中。实验结论是通过观察两次灯泡的亮暗程度得到的。灯泡较亮的那次,表明接入的电阻较
 (选填“大”或“小”)。?
10.有阻值相同的三个电阻,以任意方式全部接入同一电路,最多能得到
 种不同阻值的电阻;这些不同的连接方式,得到电阻的最大阻值与最小阻值之比是
 。?
11.有两个阻值不同的定值电阻R1、R2,它们的电流随电压变化的I?U的图像如图所示,如果R1、R2串联后的总电阻为R串,则R串的I?U图像所在的区域是(
)
A.Ⅰ区域
B.Ⅱ区域
C.Ⅲ区域
D.以上都不对
12.在如图所示的电路中,电源电压不变。闭合开关S后,滑动变阻器的滑片P向右端滑动时(
)
A.电流表示数减小,电压表示数增大
B.电流表示数减小,电压表示数不变
C.电流表示数不变,电压表示数不变
D.电流表示数增大,电压表示数减小
13.如何从外部检测植物含水量的变化呢?科学家用条状石墨烯制成的湿敏电阻Rx附着在叶片上,植物含水量变低,Rx变小,电表示数变小;植物含水量变高,Rx变大,电表示数变大。电源电压恒定,R0为定值电阻,下列电路图中符合要求的是(
)

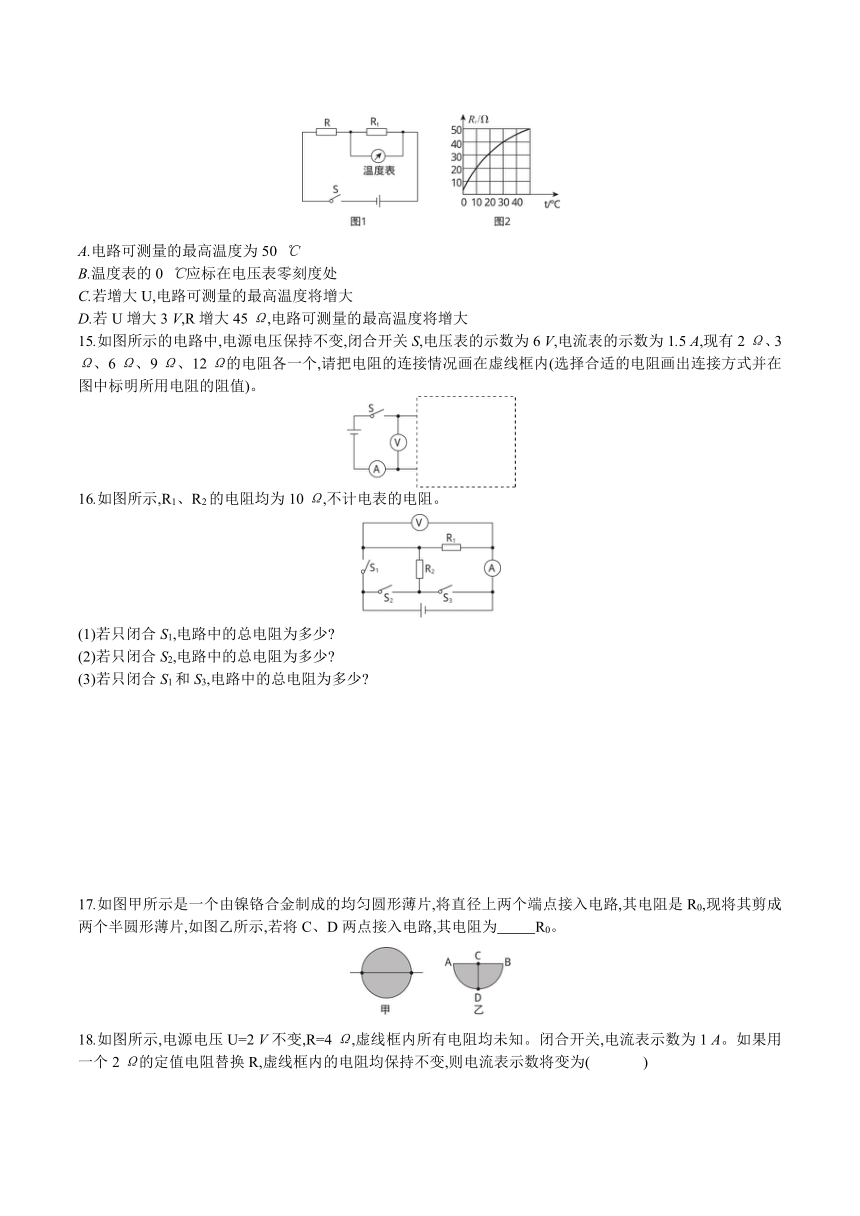

14.测温模拟电路如图1所示,温度表由量程为3
V的电压表改装而成,电源电压U为6
V,R的阻值为40
Ω,热敏电阻的阻值Rt随温度t变化的关系如图2所示,则当开关S闭合后(
)
A.电路可测量的最高温度为50

B.温度表的0
℃应标在电压表零刻度处
C.若增大U,电路可测量的最高温度将增大
D.若U增大3
V,R增大45
Ω,电路可测量的最高温度将增大
15.如图所示的电路中,电源电压保持不变,闭合开关S,电压表的示数为6
V,电流表的示数为1.5
A,现有2
Ω、3
Ω、6
Ω、9
Ω、12
Ω的电阻各一个,请把电阻的连接情况画在虚线框内(选择合适的电阻画出连接方式并在图中标明所用电阻的阻值)。
16.如图所示,R1、R2的电阻均为10
Ω,不计电表的电阻。
(1)若只闭合S1,电路中的总电阻为多少?
(2)若只闭合S2,电路中的总电阻为多少?
(3)若只闭合S1和S3,电路中的总电阻为多少?
17.如图甲所示是一个由镍铬合金制成的均匀圆形薄片,将直径上两个端点接入电路,其电阻是R0,现将其剪成两个半圆形薄片,如图乙所示,若将C、D两点接入电路,其电阻为
 R0。?

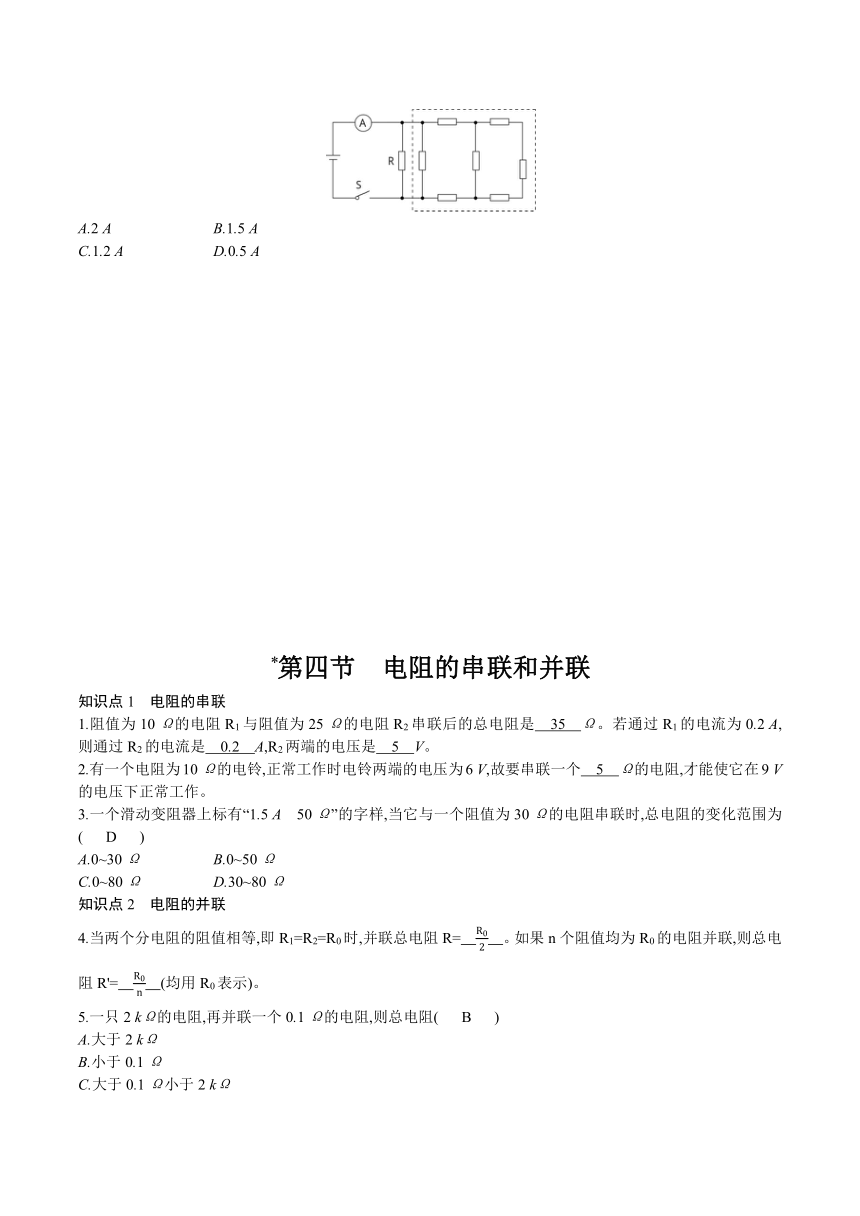

18.如图所示,电源电压U=2
V不变,R=4
Ω,虚线框内所有电阻均未知。闭合开关,电流表示数为1
A。如果用一个2
Ω的定值电阻替换R,虚线框内的电阻均保持不变,则电流表示数将变为(
)
A.2
A
B.1.5
A
C.1.2
A
D.0.5
A
第四节 电阻的串联和并联
知识点1 电阻的串联
1.阻值为10
Ω的电阻R1与阻值为25
Ω的电阻R2串联后的总电阻是 35 Ω。若通过R1的电流为0.2
A,则通过R2的电流是 0.2 A,R2两端的电压是 5 V。?
2.有一个电阻为10
Ω的电铃,正常工作时电铃两端的电压为6
V,故要串联一个 5 Ω的电阻,才能使它在9
V的电压下正常工作。?
3.一个滑动变阻器上标有“1.5
A 50
Ω”的字样,当它与一个阻值为30
Ω的电阻串联时,总电阻的变化范围为(
D
)
A.0~30
Ω
B.0~50
Ω
C.0~80
Ω
D.30~80
Ω
知识点2 电阻的并联
4.当两个分电阻的阻值相等,即R1=R2=R0时,并联总电阻R=? 。如果n个阻值均为R0的电阻并联,则总电阻R'=? (均用R0表示)。?
5.一只2
kΩ的电阻,再并联一个0.1
Ω的电阻,则总电阻(
B
)
A.大于2

B.小于0.1
Ω
C.大于0.1
Ω小于2

D.约为2

知识点3 串联分压和并联分流规律的应用
6.如图所示,灯泡L1、L2的电阻分别为20
Ω和30
Ω。闭合开关S,通过灯泡L1、L2的电流分别为I1、I2,它们两端的电压分别为U1、U2,则下列选项正确的是(
B
)
A.I1:I2=2:3 U1:U2=1:1
B.I1:I2=3:2 U1:U2=1:1
C.I1:I2=1:1 U1:U2=2:3
D.I1:I2=1:1 U1:U2=3:2
7.如图所示,开关S闭合后,电流表A1和A2示数之比为4:3,则定值电阻R1和R2的阻值之比为 3:1 。?
8.在如图所示电路中,当闭合开关后,两个电压表指针都向右偏转相同角度,则电阻R1和R2阻值之比为(
C
)
A.1:1
B.1:5
C.4:1
D.4:5
9.为了探究电阻串联与分电阻的关系,如图所示,应分别将 甲、乙 (选填“甲、乙”“甲、丙”或“乙、丙”)两部分电路接入图丁所示电路中。实验结论是通过观察两次灯泡的亮暗程度得到的。灯泡较亮的那次,表明接入的电阻较 小 (选填“大”或“小”)。?
10.有阻值相同的三个电阻,以任意方式全部接入同一电路,最多能得到 4 种不同阻值的电阻;这些不同的连接方式,得到电阻的最大阻值与最小阻值之比是 9:1 。?
11.有两个阻值不同的定值电阻R1、R2,它们的电流随电压变化的I?U的图像如图所示,如果R1、R2串联后的总电阻为R串,则R串的I?U图像所在的区域是(
A
)
A.Ⅰ区域
B.Ⅱ区域
C.Ⅲ区域
D.以上都不对
12.在如图所示的电路中,电源电压不变。闭合开关S后,滑动变阻器的滑片P向右端滑动时(
C
)
A.电流表示数减小,电压表示数增大
B.电流表示数减小,电压表示数不变
C.电流表示数不变,电压表示数不变
D.电流表示数增大,电压表示数减小
13.如何从外部检测植物含水量的变化呢?科学家用条状石墨烯制成的湿敏电阻Rx附着在叶片上,植物含水量变低,Rx变小,电表示数变小;植物含水量变高,Rx变大,电表示数变大。电源电压恒定,R0为定值电阻,下列电路图中符合要求的是(
C
)
14.测温模拟电路如图1所示,温度表由量程为3
V的电压表改装而成,电源电压U为6
V,R的阻值为40
Ω,热敏电阻的阻值Rt随温度t变化的关系如图2所示,则当开关S闭合后(
D
)
A.电路可测量的最高温度为50

B.温度表的0
℃应标在电压表零刻度处
C.若增大U,电路可测量的最高温度将增大
D.若U增大3
V,R增大45
Ω,电路可测量的最高温度将增大
15.如图所示的电路中,电源电压保持不变,闭合开关S,电压表的示数为6
V,电流表的示数为1.5
A,现有2
Ω、3
Ω、6
Ω、9
Ω、12
Ω的电阻各一个,请把电阻的连接情况画在虚线框内(选择合适的电阻画出连接方式并在图中标明所用电阻的阻值)。
答案:如图所示

16.如图所示,R1、R2的电阻均为10
Ω,不计电表的电阻。
(1)若只闭合S1,电路中的总电阻为多少?
(2)若只闭合S2,电路中的总电阻为多少?
(3)若只闭合S1和S3,电路中的总电阻为多少?
解:(1)若只闭合S1,则只有R1连入电路,则电路中的总电阻为R=R1=10
Ω
(2)若只闭合S2,电路中R1、R2串联,根据串联电路的电阻特点可知,总电阻
R串=R1+R2=10
Ω+10
Ω=20
Ω
(3)若只闭合S1和S3,电路中R1、R2并联,根据并联电路的电阻特点可得,总电阻
R并==5
Ω
17.如图甲所示是一个由镍铬合金制成的均匀圆形薄片,将直径上两个端点接入电路,其电阻是R0,现将其剪成两个半圆形薄片,如图乙所示,若将C、D两点接入电路,其电阻为 0.5 R0。?
18.如图所示,电源电压U=2
V不变,R=4
Ω,虚线框内所有电阻均未知。闭合开关,电流表示数为1
A。如果用一个2
Ω的定值电阻替换R,虚线框内的电阻均保持不变,则电流表示数将变为(
B
)
A.2
A
B.1.5
A
C.1.2
A
D.0.5
A
