2020－2021学年广州市黄浦区物理九年级第16章检测题 电流做功与电功率（含答案）

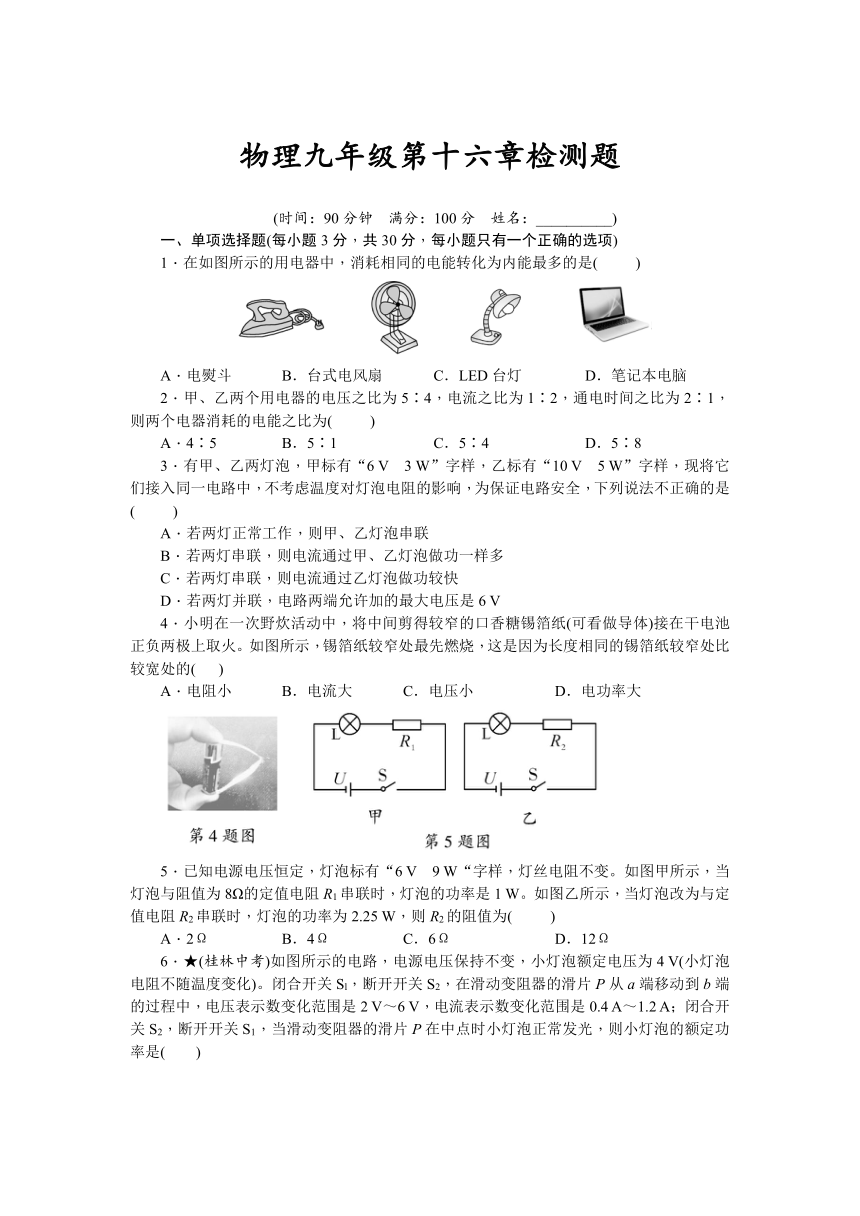

物理九年级第十六章检测题
(时间：90分钟　满分：100分　姓名：__________)
一、单项选择题(每小题3分，共30分，每小题只有一个正确的选项)
1．在如图所示的用电器中，消耗相同的电能转化为内能最多的是(
)
　　　　　　　　　　　　　　　　　　
A．电熨斗
B．台式电风扇
C．LED台灯
D．笔记本电脑
2．甲、乙两个用电器的电压之比为5∶4，电流之比为1∶2，通电时间之比为2∶1，则两个电器消耗的电能之比为(
)
A．4∶5
B．5∶1
C．5∶4
D．5∶8
3．有甲、乙两灯泡，甲标有“6
V　3
W”字样，乙标有“10
V　5
W”字样，现将它们接入同一电路中，不考虑温度对灯泡电阻的影响，为保证电路安全，下列说法不正确的是(
)
A．若两灯正常工作，则甲、乙灯泡串联
B．若两灯串联，则电流通过甲、乙灯泡做功一样多
C．若两灯串联，则电流通过乙灯泡做功较快
D．若两灯并联，电路两端允许加的最大电压是6
V
4．小明在一次野炊活动中，将中间剪得较窄的口香糖锡箔纸(可看做导体)接在干电池正负两极上取火。如图所示，锡箔纸较窄处最先燃烧，这是因为长度相同的锡箔纸较窄处比较宽处的(
)
A．电阻小
B．电流大
C．电压小
D．电功率大
5．已知电源电压恒定，灯泡标有“6
V　9
W“字样，灯丝电阻不变。如图甲所示，当灯泡与阻值为8Ω的定值电阻R1串联时，灯泡的功率是1
W。如图乙所示，当灯泡改为与定值电阻R2串联时，灯泡的功率为2.25
W，则R2的阻值为(
)
A．2Ω
B．4Ω
C．6Ω
D．12Ω

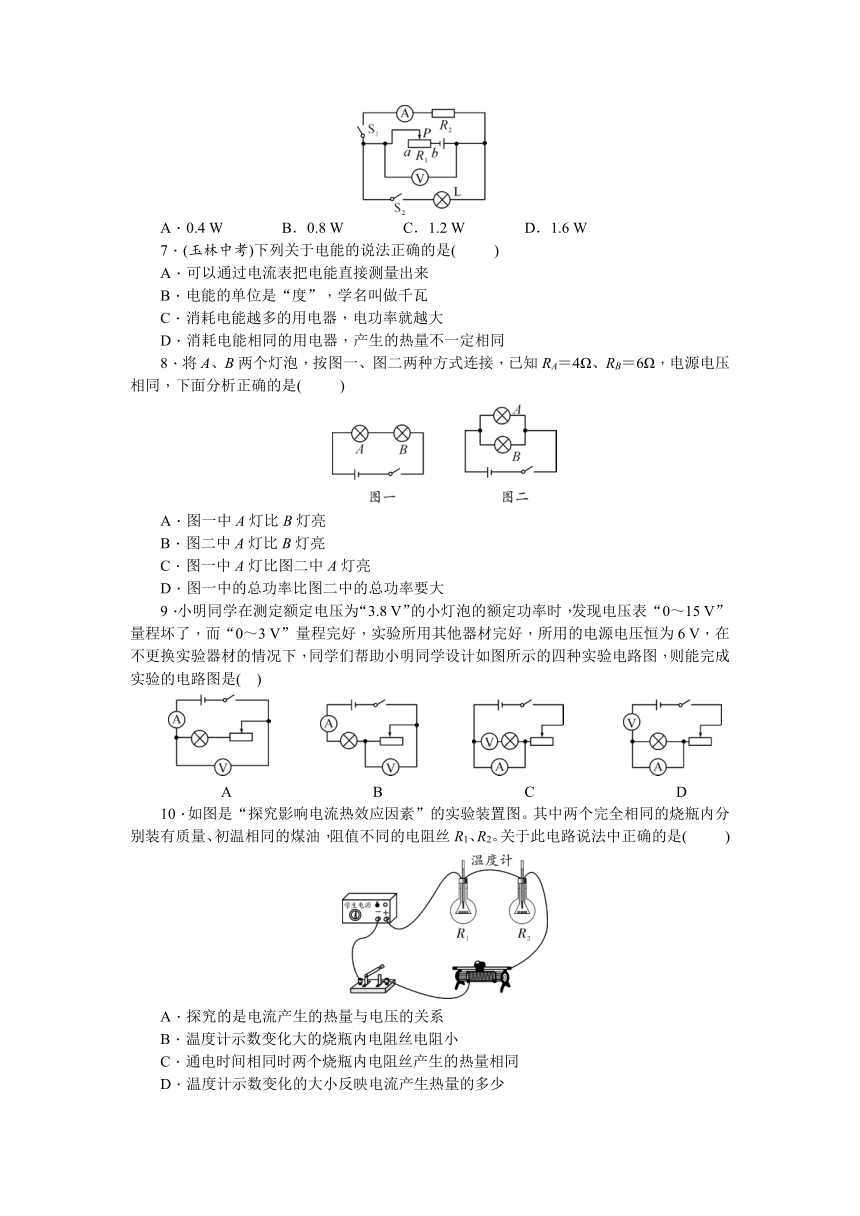

6．★(桂林中考)如图所示的电路，电源电压保持不变，小灯泡额定电压为4
V(小灯泡电阻不随温度变化)。闭合开关Sl，断开开关S2，在滑动变阻器的滑片P从a端移动到b端的过程中，电压表示数变化范围是2
V～6
V，电流表示数变化范围是0.4
A～1.2
A；闭合开关S2，断开开关S1，当滑动变阻器的滑片P在中点时小灯泡正常发光，则小灯泡的额定功率是(
)
A．0.4
W
B．0.8
W
C．1.2
W
D．1.6
W
7．(玉林中考)下列关于电能的说法正确的是(
)
A．可以通过电流表把电能直接测量出来
B．电能的单位是“度”，学名叫做千瓦
C．消耗电能越多的用电器，电功率就越大
D．消耗电能相同的用电器，产生的热量不一定相同
8．将A、B两个灯泡，按图一、图二两种方式连接，已知RA＝4Ω、RB＝6Ω，电源电压相同，下面分析正确的是(
)
A．图一中A灯比B灯亮
B．图二中A灯比B灯亮
C．图一中A灯比图二中A灯亮
D．图一中的总功率比图二中的总功率要大
9．小明同学在测定额定电压为“3.8
V”的小灯泡的额定功率时，发现电压表“0～15
V”量程坏了，而“0～3
V”量程完好，实验所用其他器材完好，所用的电源电压恒为6
V，在不更换实验器材的情况下，同学们帮助小明同学设计如图所示的四种实验电路图，则能完成实验的电路图是(
)
A　
B　
C　
D
10．如图是“探究影响电流热效应因素”的实验装置图。其中两个完全相同的烧瓶内分别装有质量、初温相同的煤油，阻值不同的电阻丝R1、R2。关于此电路说法中正确的是(
)
A．探究的是电流产生的热量与电压的关系
B．温度计示数变化大的烧瓶内电阻丝电阻小
C．通电时间相同时两个烧瓶内电阻丝产生的热量相同
D．温度计示数变化的大小反映电流产生热量的多少

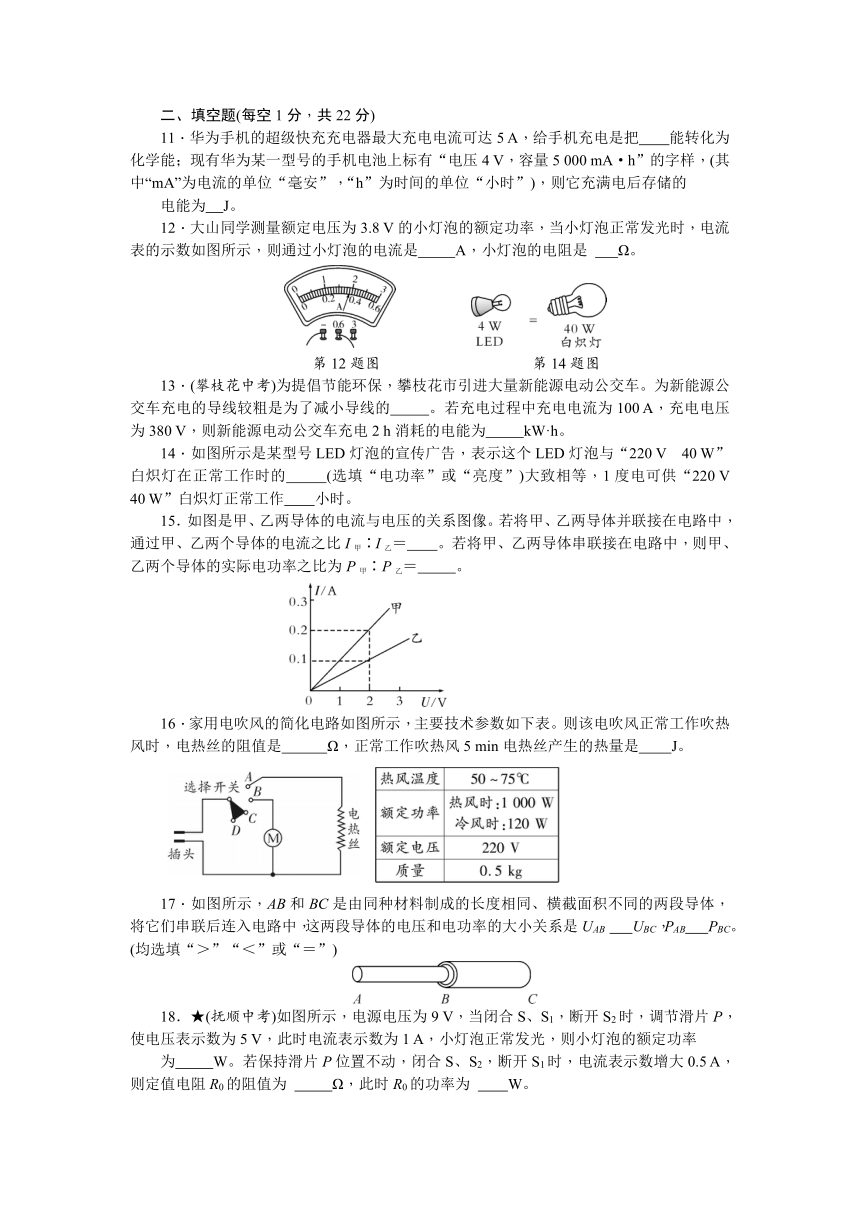

二、填空题(每空1分，共22分)
11．华为手机的超级快充充电器最大充电电流可达5
A，给手机充电是把
能转化为化学能；现有华为某一型号的手机电池上标有“电压4
V，容量5
000
mA·h”的字样，(其中“mA”为电流的单位“毫安”，“h”为时间的单位“小时”)，则它充满电后存储的
电能为
J。
12．大山同学测量额定电压为3.8
V的小灯泡的额定功率，当小灯泡正常发光时，电流表的示数如图所示，则通过小灯泡的电流是
A，小灯泡的电阻是
Ω。
　　　　　　
　
第12题图　　　　　　　　　　第14题图　　　　　　
13．(攀枝花中考)为提倡节能环保，攀枝花市引进大量新能源电动公交车。为新能源公交车充电的导线较粗是为了减小导线的
。若充电过程中充电电流为100
A，充电电压为380
V，则新能源电动公交车充电2
h消耗的电能为
kW·h。
14．如图所示是某型号LED灯泡的宣传广告，表示这个LED灯泡与“220
V　40
W”白炽灯在正常工作时的
(选填“电功率”或“亮度”)大致相等，1度电可供“220
V　40
W”白炽灯正常工作
小时。
15．如图是甲、乙两导体的电流与电压的关系图像。若将甲、乙两导体并联接在电路中，通过甲、乙两个导体的电流之比I甲∶I乙＝
。若将甲、乙两导体串联接在电路中，则甲、乙两个导体的实际电功率之比为P甲∶P乙＝
。
16．家用电吹风的简化电路如图所示，主要技术参数如下表。则该电吹风正常工作吹热风时，电热丝的阻值是
Ω，正常工作吹热风5
min电热丝产生的热量是
J。
17．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，这两段导体的电压和电功率的大小关系是UAB
UBC，PAB
PBC。(均选填“＞”“＜”或“＝”)
18．★(抚顺中考)如图所示，电源电压为9
V，当闭合S、S1，断开S2时，调节滑片P，使电压表示数为5
V，此时电流表示数为1
A，小灯泡正常发光，则小灯泡的额定功率
为
W。若保持滑片P位置不动，闭合S、S2，断开S1时，电流表示数增大0.5
A，则定值电阻R0的阻值为
Ω，此时R0的功率为
W。

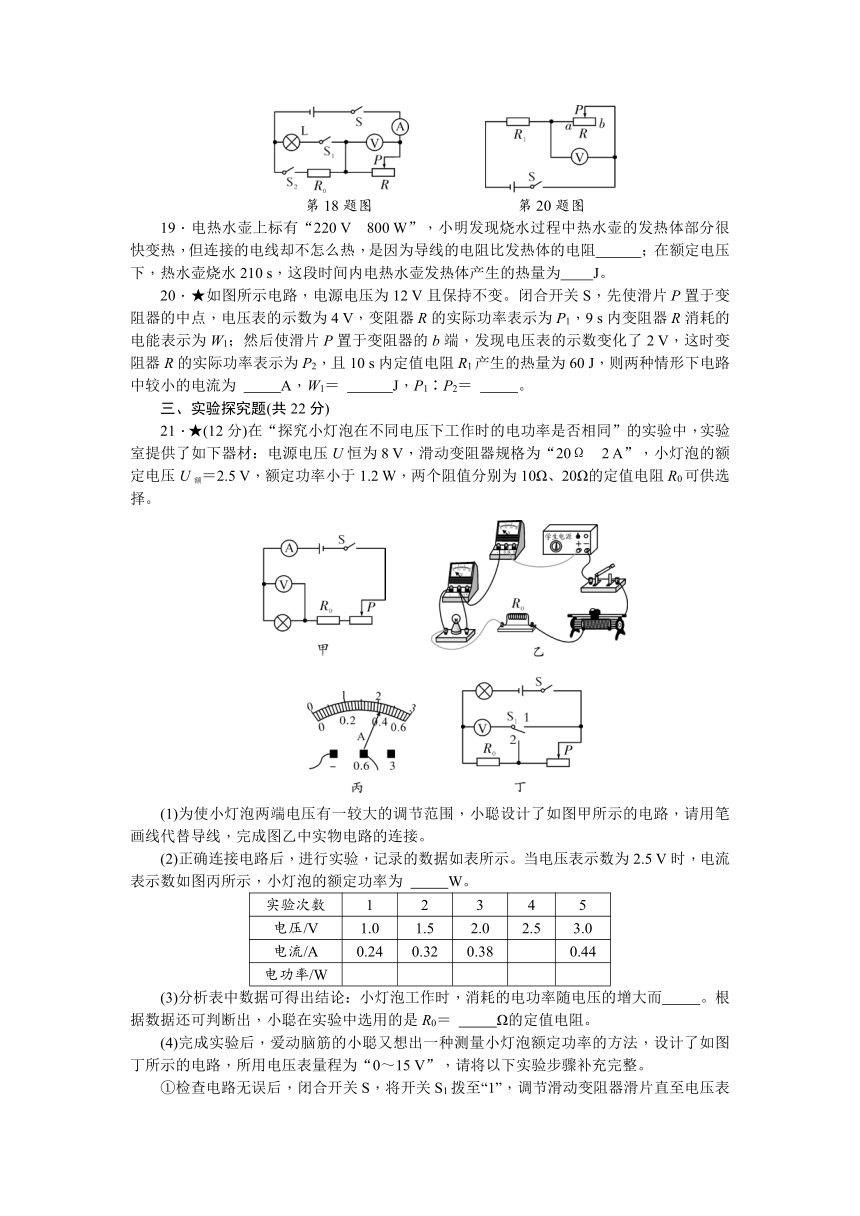

第18题图　　　　
第20题图
19．电热水壶上标有“220
V　800
W”，小明发现烧水过程中热水壶的发热体部分很快变热，但连接的电线却不怎么热，是因为导线的电阻比发热体的电阻
；在额定电压下，热水壶烧水210
s，这段时间内电热水壶发热体产生的热量为
J。
20．★如图所示电路，电源电压为12
V且保持不变。闭合开关S，先使滑片P置于变阻器的中点，电压表的示数为4
V，变阻器R的实际功率表示为P1，9
s内变阻器R消耗的电能表示为W1；然后使滑片P置于变阻器的b端，发现电压表的示数变化了2
V，这时变阻器R的实际功率表示为P2，且10
s内定值电阻R1产生的热量为60
J，则两种情形下电路中较小的电流为
A，W1＝
J，P1∶P2＝
。
三、实验探究题(共22分)
21．★(12分)在“探究小灯泡在不同电压下工作时的电功率是否相同”的实验中，实验室提供了如下器材：电源电压U恒为8
V，滑动变阻器规格为“20Ω　2
A”，小灯泡的额定电压U额＝2.5
V，额定功率小于1.2
W，两个阻值分别为10Ω、20Ω的定值电阻R0可供选择。
　　　
　　　
(1)为使小灯泡两端电压有一较大的调节范围，小聪设计了如图甲所示的电路，请用笔画线代替导线，完成图乙中实物电路的连接。
(2)正确连接电路后，进行实验，记录的数据如表所示。当电压表示数为2.5
V时，电流表示数如图丙所示，小灯泡的额定功率为
W。
实验次数
1
2
3
4
5
电压/V
1.0
1.5
2.0
2.5
3.0
电流/A
0.24
0.32
0.38
0.44
电功率/W
(3)分析表中数据可得出结论：小灯泡工作时，消耗的电功率随电压的增大而
。根据数据还可判断出，小聪在实验中选用的是R0＝
Ω的定值电阻。

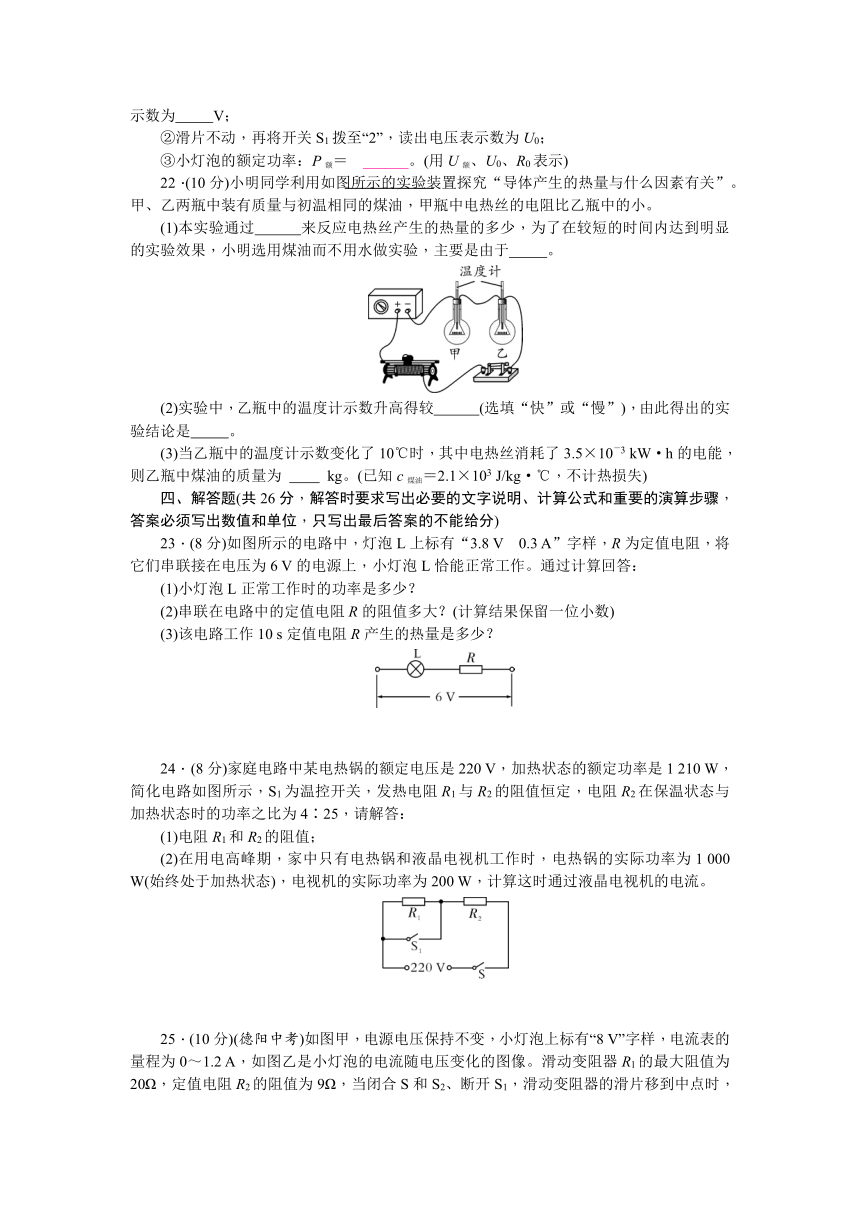

(4)完成实验后，爱动脑筋的小聪又想出一种测量小灯泡额定功率的方法，设计了如图丁所示的电路，所用电压表量程为“0～15
V”，请将以下实验步骤补充完整。
①检查电路无误后，闭合开关S，将开关S1拨至“1”，调节滑动变阻器滑片直至电压表示数为
V；
②滑片不动，再将开关S1拨至“2”，读出电压表示数为U0；
③小灯泡的额定功率：P额＝
______。(用U额、U0、R0表示)
22．(10分)小明同学利用如图所示的实验装置探究“导体产生的热量与什么因素有关”。甲、乙两瓶中装有质量与初温相同的煤油，甲瓶中电热丝的电阻比乙瓶中的小。
(1)本实验通过
来反应电热丝产生的热量的多少，为了在较短的时间内达到明显的实验效果，小明选用煤油而不用水做实验，主要是由于
。
(2)实验中，乙瓶中的温度计示数升高得较
(选填“快”或“慢”)，由此得出的实验结论是
。
(3)当乙瓶中的温度计示数变化了10℃时，其中电热丝消耗了3.5×10－3
kW·h的电能，则乙瓶中煤油的质量为
kg。(已知c煤油＝2.1×103
J/kg·℃，不计热损失)
四、解答题(共26分，解答时要求写出必要的文字说明、计算公式和重要的演算步骤，答案必须写出数值和单位，只写出最后答案的不能给分)
23．(8分)如图所示的电路中，灯泡L上标有“3.8
V　0.3
A”字样，R为定值电阻，将它们串联接在电压为6
V的电源上，小灯泡L恰能正常工作。通过计算回答：
(1)小灯泡L正常工作时的功率是多少？
(2)串联在电路中的定值电阻R的阻值多大？(计算结果保留一位小数)
(3)该电路工作10
s定值电阻R产生的热量是多少？
24．(8分)家庭电路中某电热锅的额定电压是220
V，加热状态的额定功率是1
210
W，简化电路如图所示，S1为温控开关，发热电阻R1与R2的阻值恒定，电阻R2在保温状态与加热状态时的功率之比为4∶25，请解答：
(1)电阻R1和R2的阻值；
(2)在用电高峰期，家中只有电热锅和液晶电视机工作时，电热锅的实际功率为1
000
W(始终处于加热状态)，电视机的实际功率为200
W，计算这时通过液晶电视机的电流。
25．(10分)(德阳中考)如图甲，电源电压保持不变，小灯泡上标有“8
V”字样，电流表的量程为0～1.2
A，如图乙是小灯泡的电流随电压变化的图像。滑动变阻器R1的最大阻值为20Ω，定值电阻R2的阻值为9Ω，当闭合S和S2、断开S1，滑动变阻器的滑片移到中点时，小灯泡恰好正常发光。求：
(1)电源电压是多少？
(2)闭合S和S1、断开S2，为保证电流表的安全，滑动变阻器的取值范围为多少？
(3)闭合S和S2、断开S1，当滑动变阻器的阻值调到17.5Ω时，这时小灯泡的功率为3.2
W，此时电流表的读数为多少？
　　　
物理九年级第十六章检测题
(时间：90分钟　满分：100分　姓名：__________)
一、单项选择题(每小题3分，共30分，每小题只有一个正确的选项)
1．在如图所示的用电器中，消耗相同的电能转化为内能最多的是(
A
)
　　　　　　　　　　　　　　　　　　
A．电熨斗
B．台式电风扇
C．LED台灯
D．笔记本电脑
2．甲、乙两个用电器的电压之比为5∶4，电流之比为1∶2，通电时间之比为2∶1，则两个电器消耗的电能之比为(
C
)
A．4∶5
B．5∶1
C．5∶4
D．5∶8
3．有甲、乙两灯泡，甲标有“6
V　3
W”字样，乙标有“10
V　5
W”字样，现将它们接入同一电路中，不考虑温度对灯泡电阻的影响，为保证电路安全，下列说法不正确的是(
B
)
A．若两灯正常工作，则甲、乙灯泡串联
B．若两灯串联，则电流通过甲、乙灯泡做功一样多
C．若两灯串联，则电流通过乙灯泡做功较快
D．若两灯并联，电路两端允许加的最大电压是6
V
4．小明在一次野炊活动中，将中间剪得较窄的口香糖锡箔纸(可看做导体)接在干电池正负两极上取火。如图所示，锡箔纸较窄处最先燃烧，这是因为长度相同的锡箔纸较窄处比较宽处的(
D
)
A．电阻小
B．电流大
C．电压小
D．电功率大
5．已知电源电压恒定，灯泡标有“6
V　9
W“字样，灯丝电阻不变。如图甲所示，当灯泡与阻值为8Ω的定值电阻R1串联时，灯泡的功率是1
W。如图乙所示，当灯泡改为与定值电阻R2串联时，灯泡的功率为2.25
W，则R2的阻值为(
B
)
A．2Ω
B．4Ω
C．6Ω
D．12Ω
6．★(桂林中考)如图所示的电路，电源电压保持不变，小灯泡额定电压为4
V(小灯泡电阻不随温度变化)。闭合开关Sl，断开开关S2，在滑动变阻器的滑片P从a端移动到b端的过程中，电压表示数变化范围是2
V～6
V，电流表示数变化范围是0.4
A～1.2
A；闭合开关S2，断开开关S1，当滑动变阻器的滑片P在中点时小灯泡正常发光，则小灯泡的额定功率是(
D
)
A．0.4
W
B．0.8
W
C．1.2
W
D．1.6
W
7．(玉林中考)下列关于电能的说法正确的是(
D
)
A．可以通过电流表把电能直接测量出来
B．电能的单位是“度”，学名叫做千瓦
C．消耗电能越多的用电器，电功率就越大
D．消耗电能相同的用电器，产生的热量不一定相同
8．将A、B两个灯泡，按图一、图二两种方式连接，已知RA＝4Ω、RB＝6Ω，电源电压相同，下面分析正确的是(
B
)
A．图一中A灯比B灯亮
B．图二中A灯比B灯亮
C．图一中A灯比图二中A灯亮
D．图一中的总功率比图二中的总功率要大
9．小明同学在测定额定电压为“3.8
V”的小灯泡的额定功率时，发现电压表“0～15
V”量程坏了，而“0～3
V”量程完好，实验所用其他器材完好，所用的电源电压恒为6
V，在不更换实验器材的情况下，同学们帮助小明同学设计如图所示的四种实验电路图，则能完成实验的电路图是(
B
)
A　
B　
C　
D
10．如图是“探究影响电流热效应因素”的实验装置图。其中两个完全相同的烧瓶内分别装有质量、初温相同的煤油，阻值不同的电阻丝R1、R2。关于此电路说法中正确的是(
D
)
A．探究的是电流产生的热量与电压的关系
B．温度计示数变化大的烧瓶内电阻丝电阻小
C．通电时间相同时两个烧瓶内电阻丝产生的热量相同
D．温度计示数变化的大小反映电流产生热量的多少
二、填空题(每空1分，共22分)
11．华为手机的超级快充充电器最大充电电流可达5
A，给手机充电是把
电
能转化为化学能；现有华为某一型号的手机电池上标有“电压4
V，容量5
000
mA·h”的字样，(其中“mA”为电流的单位“毫安”，“h”为时间的单位“小时”)，则它充满电后存储的电能为7.2×104
J。
12．大山同学测量额定电压为3.8
V的小灯泡的额定功率，当小灯泡正常发光时，电流表的示数如图所示，则通过小灯泡的电流是
0.38
A，小灯泡的电阻是
10
Ω。
　　　　　　
　
第12题图　　　　　　　　　　第14题图　　　　　　
13．(攀枝花中考)为提倡节能环保，攀枝花市引进大量新能源电动公交车。为新能源公交车充电的导线较粗是为了减小导线的
电阻
。若充电过程中充电电流为100
A，充电电压为380
V，则新能源电动公交车充电2
h消耗的电能为
76
kW·h。
14．如图所示是某型号LED灯泡的宣传广告，表示这个LED灯泡与“220
V　40
W”白炽灯在正常工作时的
亮度
(选填“电功率”或“亮度”)大致相等，1度电可供“220
V　40
W”白炽灯正常工作
25
小时。
15．如图是甲、乙两导体的电流与电压的关系图像。若将甲、乙两导体并联接在电路中，通过甲、乙两个导体的电流之比I甲∶I乙＝
2∶1
。若将甲、乙两导体串联接在电路中，则甲、乙两个导体的实际电功率之比为P甲∶P乙＝
1∶2
。
16．家用电吹风的简化电路如图所示，主要技术参数如下表。则该电吹风正常工作吹热风时，电热丝的阻值是
48.4
Ω，正常工作吹热风5
min电热丝产生的热量是
3×105
J。
17．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，这两段导体的电压和电功率的大小关系是UAB
＞
UBC，PAB＞PBC。(均选填“＞”“＜”或“＝”)
18．★(抚顺中考)如图所示，电源电压为9
V，当闭合S、S1，断开S2时，调节滑片P，使电压表示数为5
V，此时电流表示数为1
A，小灯泡正常发光，则小灯泡的额定功率为
4
W。若保持滑片P位置不动，闭合S、S2，断开S1时，电流表示数增大0.5
A，则定值电阻R0的阻值为
1
Ω，此时R0的功率为
2.25
W。
第18题图　　　　
第20题图
19．电热水壶上标有“220
V　800
W”，小明发现烧水过程中热水壶的发热体部分很快变热，但连接的电线却不怎么热，是因为导线的电阻比发热体的电阻
小
；在额定电压下，热水壶烧水210
s，这段时间内电热水壶发热体产生的热量为
1.68×105
J。
20．★如图所示电路，电源电压为12
V且保持不变。闭合开关S，先使滑片P置于变阻器的中点，电压表的示数为4
V，变阻器R的实际功率表示为P1，9
s内变阻器R消耗的电能表示为W1；然后使滑片P置于变阻器的b端，发现电压表的示数变化了2
V，这时变阻器R的实际功率表示为P2，且10
s内定值电阻R1产生的热量为60
J，则两种情形下电路中较小的电流为
1
A，W1＝
48
J，P1∶P2＝
8∶9
。
选择、填空题答题卡
一、单项选择题(每小题3分，共30分，每小题只有一个正确的选项)
题号12345678910得分答案ACBDBDDBBD
二、填空题(每空1分，共22分)　　　　　　　　得分：______
11．
电　
7.2×104　　　12.
0.38
　
10
　
13．
电阻　
76　
14.
亮度
　
25
　
15.
2∶1
　
1∶2
16．
48.4　
3×105
　
17.
＞
　＞
　
18.
4　
1　
2.25　19.
小　
1
.68×105
　20.
1
　48　
8∶9
三、实验探究题(共22分)
21．★(12分)在“探究小灯泡在不同电压下工作时的电功率是否相同”的实验中，实验室提供了如下器材：电源电压U恒为8
V，滑动变阻器规格为“20Ω　2
A”，小灯泡的额定电压U额＝2.5
V，额定功率小于1.2
W，两个阻值分别为10Ω、20Ω的定值电阻R0可供选择。
　　　
　　　
(1)为使小灯泡两端电压有一较大的调节范围，小聪设计了如图甲所示的电路，请用笔画线代替导线，完成图乙中实物电路的连接。
(2)正确连接电路后，进行实验，记录的数据如表所示。当电压表示数为2.5
V时，电流表示数如图丙所示，小灯泡的额定功率为
1.05
W。
实验次数
1
2
3
4
5
电压/V
1.0
1.5
2.0
2.5
3.0
电流/A
0.24
0.32
0.38
0.44
电功率/W
(3)分析表中数据可得出结论：小灯泡工作时，消耗的电功率随电压的增大而
增大
。根据数据还可判断出，小聪在实验中选用的是R0＝
10
Ω的定值电阻。
(4)完成实验后，爱动脑筋的小聪又想出一种测量小灯泡额定功率的方法，设计了如图丁所示的电路，所用电压表量程为“0～15
V”，请将以下实验步骤补充完整。
①检查电路无误后，闭合开关S，将开关S1拨至“1”，调节滑动变阻器滑片直至电压表示数为
5.5
V；
②滑片不动，再将开关S1拨至“2”，读出电压表示数为U0；
③小灯泡的额定功率：P额＝
U额·
。(用U额、U0、R0表示)
22．(10分)小明同学利用如图所示的实验装置探究“导体产生的热量与什么因素有关”。甲、乙两瓶中装有质量与初温相同的煤油，甲瓶中电热丝的电阻比乙瓶中的小。
(1)本实验通过
温度计升高的示数
来反应电热丝产生的热量的多少，为了在较短的时间内达到明显的实验效果，小明选用煤油而不用水做实验，主要是由于
水的比热容大于煤油的比热容
。
(2)实验中，乙瓶中的温度计示数升高得较
快
(选填“快”或“慢”)，由此得出的实验结论是
在电流及通电时间相同时，导体的电阻越大产生热量越多
。
(3)当乙瓶中的温度计示数变化了10℃时，其中电热丝消耗了3.5×10－3
kW·h的电能，则乙瓶中煤油的质量为
0.6
kg。(已知c煤油＝2.1×103
J/kg·℃，不计热损失)
四、解答题(共26分，解答时要求写出必要的文字说明、计算公式和重要的演算步骤，答案必须写出数值和单位，只写出最后答案的不能给分)
23．(8分)如图所示的电路中，灯泡L上标有“3.8
V　0.3
A”字样，R为定值电阻，将它们串联接在电压为6
V的电源上，小灯泡L恰能正常工作。通过计算回答：
(1)小灯泡L正常工作时的功率是多少？
(2)串联在电路中的定值电阻R的阻值多大？(计算结果保留一位小数)
(3)该电路工作10
s定值电阻R产生的热量是多少？
解：(1)小灯泡正常工作时的功率：
PL＝ULIL＝3.8
V×0.3
A＝1.14
W；
(2)因串联电路中总电压等于各分电压之和，
所以，R两端的电压：
UR＝U－UL＝6
V－3.8
V＝2.2
V，
因串联电路中各处的电流相等，所以，电路中的电流I＝IL＝0.3
A，
由I＝可得，串联在电路中的定值电阻的阻值：R＝＝≈7.3Ω；(3)该电阻工作10
s定值电阻产生的热量：
QR＝I2Rt＝(0.3
A)2×Ω×10
s＝6.6
J。
24．(8分)家庭电路中某电热锅的额定电压是220
V，加热状态的额定功率是1
210
W，简化电路如图所示，S1为温控开关，发热电阻R1与R2的阻值恒定，电阻R2在保温状态与加热状态时的功率之比为4∶25，请解答：
(1)电阻R1和R2的阻值；
(2)在用电高峰期，家中只有电热锅和液晶电视机工作时，电热锅的实际功率为1
000
W(始终处于加热状态)，电视机的实际功率为200
W，计算这时通过液晶电视机的电流。
解：(1)①当开关S、S1均闭合时，只有电阻R2接入电路，②当开关S闭合，S1断开时，电阻R1和R2串联，根据电阻的串联规律，此时总电阻最大，由P＝UI＝可知此时总功率最小，此时为保温状态，则①为加热状态；由P＝可得，R2的阻值：R2＝＝＝40Ω，
由P＝可知，电阻R不变时，电功率与电压的平方成正比，因电阻R2在保温状态与加热状态时的功率之比为4∶25，所以保温时R2的电压与加热时R2的电压之比为＝，即串联时R2的电压与电源电压之比为2∶5，根据串联电路电压的规律可知，R1和R2串联时，R2的电压与R1的电压之比为2∶3，由串联分压原理可得，R2∶R1＝2∶3，则R1＝R2＝×40Ω＝60Ω；
(2)由P＝得，家庭电路的实际电压：
U实＝＝＝200
V，因并联电路各支路电压相等，
则由P＝UI得，通过电视机的实际电流：I电视＝＝＝1
A。
25．(10分)(德阳中考)如图甲，电源电压保持不变，小灯泡上标有“8
V”字样，电流表的量程为0～1.2
A，如图乙是小灯泡的电流随电压变化的图像。滑动变阻器R1的最大阻值为20Ω，定值电阻R2的阻值为9Ω，当闭合S和S2、断开S1，滑动变阻器的滑片移到中点时，小灯泡恰好正常发光。求：
(1)电源电压是多少？
(2)闭合S和S1、断开S2，为保证电流表的安全，滑动变阻器的取值范围为多少？
(3)闭合S和S2、断开S1，当滑动变阻器的阻值调到17.5Ω时，这时小灯泡的功率为3.2
W，此时电流表的读数为多少？
　　　
解：(1)当闭合S和S2、断开S1、滑动变阻器的滑片移到中点时，R1与L串联，电流表测电路中的电流。
由于小灯泡恰好正常发光。则UL＝8
V，由图乙可知通过灯泡的电流IL＝1
A，因串联电路中各处的电流相等，所以，由I＝可得，滑动变阻器两端的电压：U1＝ILR1＝1
A××20Ω＝10
V，因串联电路中总电压等于各分电压之和，所以，电源的电压：U＝UL＋U1＝8
V＋10
V＝18
V；
(2)闭合S和S1、断开S2，R1与R2串联，电流表的量程为0～1.2
A，为保证电流表的安全，则电路中的最大电流为1.2
A；
此时由I＝可得最小总电阻为R最小＝＝＝15Ω，
所以，根据串联电路的总电阻等于各分电阻之和可知滑动变阻器连入电路的最小阻值：R1最小＝R最小－R2＝15Ω－9Ω＝6Ω；
则滑动变阻器的连入电路的电阻范围是6～20Ω。
(3)闭合S和S2、断开S1，R1与L串联，当滑动变阻器的阻值调到17.5Ω时，设此时电路中的电流为I；
则灯泡两端的电压UL′＝U－U1′＝U－IR1′，
所以，灯泡的实际功率PL′＝UL′I＝(U－IR1′)I，
即：3.2
W＝(18
V－17.5Ω×I)I，
解得：I1＝0.8
A，I2＝A(UL′＝18
V－17.5Ω×
A＝14
V＞8
V，
即超过灯泡的额定电压，故舍去)
所以，电流表的示数为0.8
A。
