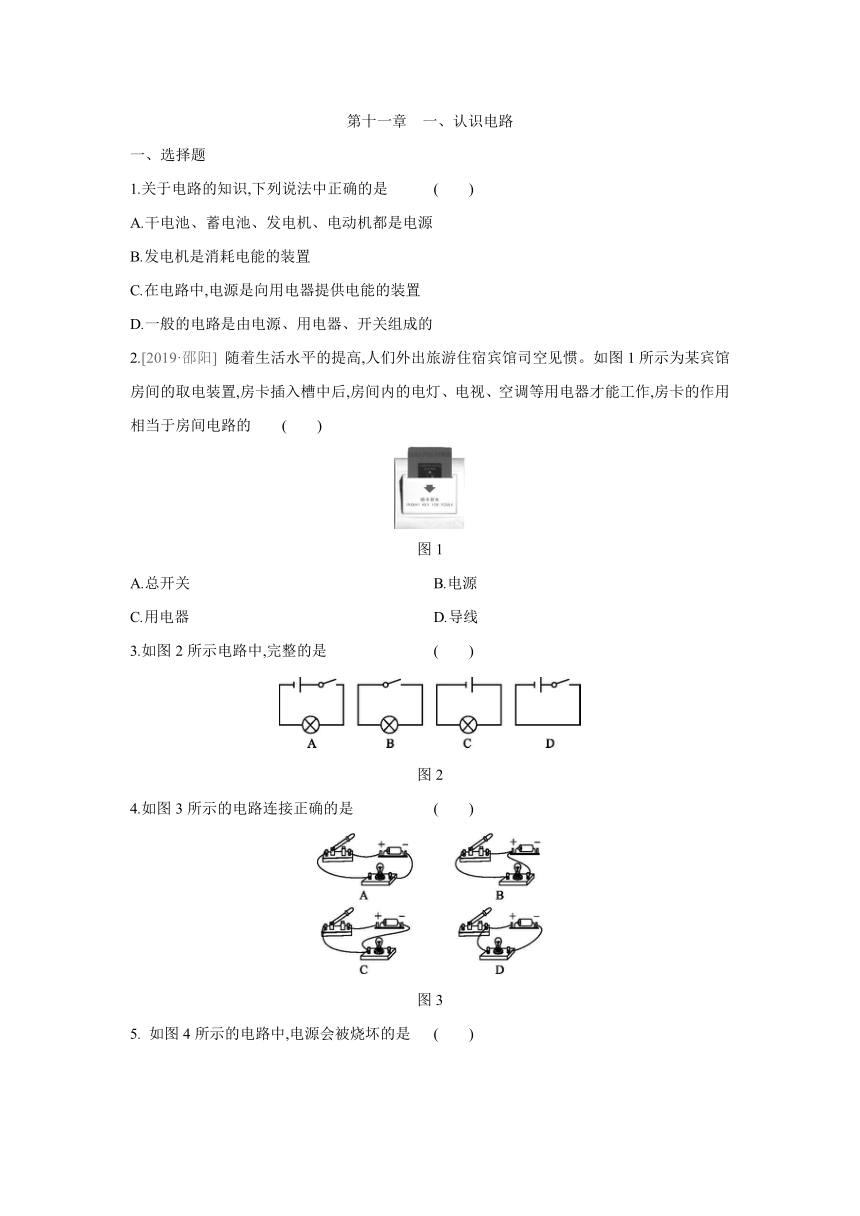

第十一章　一、认识电路
一、选择题
1.关于电路的知识,下列说法中正确的是
(　　)
A.干电池、蓄电池、发电机、电动机都是电源
B.发电机是消耗电能的装置
C.在电路中,电源是向用电器提供电能的装置
D.一般的电路是由电源、用电器、开关组成的
2.[2019·邵阳]
随着生活水平的提高,人们外出旅游住宿宾馆司空见惯。如图1所示为某宾馆房间的取电装置,房卡插入槽中后,房间内的电灯、电视、空调等用电器才能工作,房卡的作用相当于房间电路的
(　　)
图1
A.总开关
B.电源
C.用电器
D.导线
3.如图2所示电路中,完整的是
(　　)
图2
4.如图3所示的电路连接正确的是
(　　)
图3

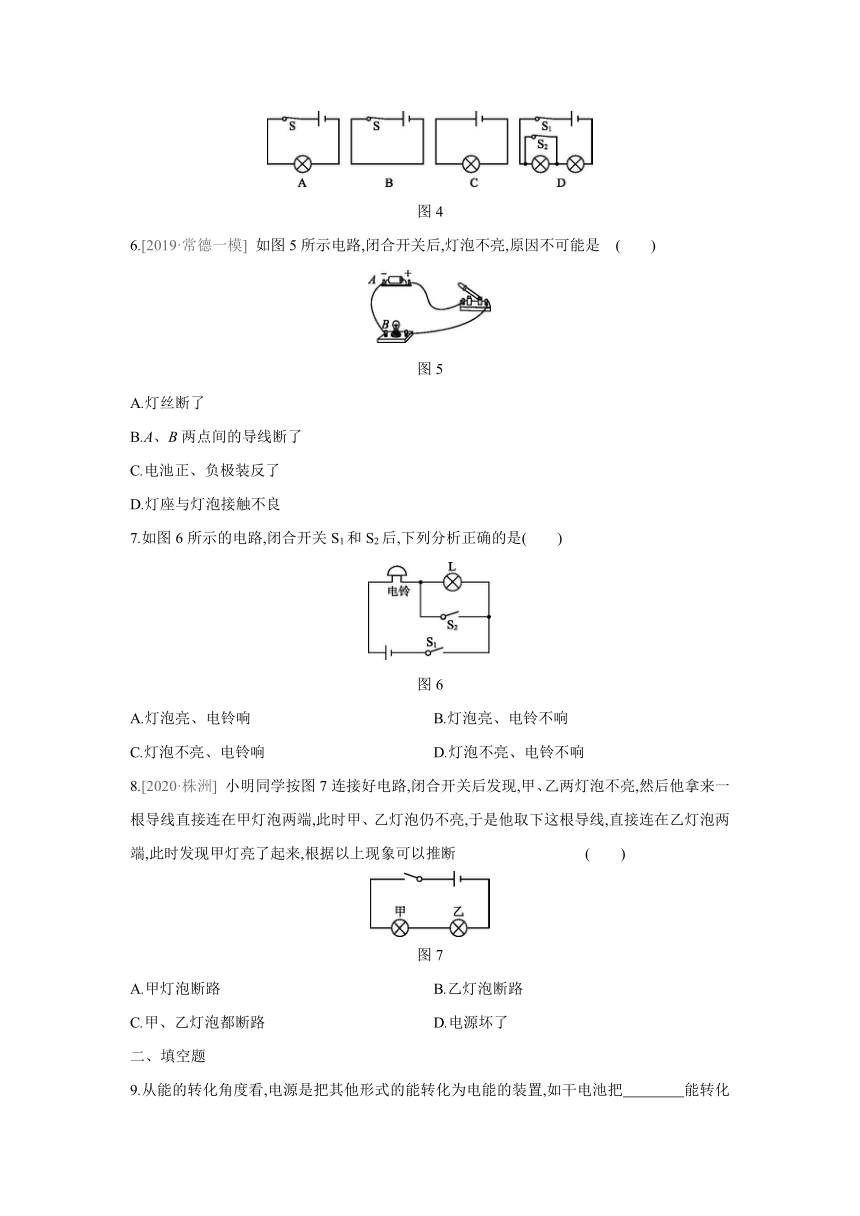

5.
如图4所示的电路中,电源会被烧坏的是
(　　)
图4
6.[2019·常德一模]
如图5所示电路,闭合开关后,灯泡不亮,原因不可能是
(　　)
图5
A.灯丝断了
B.A、B两点间的导线断了
C.电池正、负极装反了
D.灯座与灯泡接触不良
7.如图6所示的电路,闭合开关S1和S2后,下列分析正确的是(　　)
图6
A.灯泡亮、电铃响
　
B.灯泡亮、电铃不响
C.灯泡不亮、电铃响
　
D.灯泡不亮、电铃不响
8.[2020·株洲]
小明同学按图7连接好电路,闭合开关后发现,甲、乙两灯泡不亮,然后他拿来一根导线直接连在甲灯泡两端,此时甲、乙灯泡仍不亮,于是他取下这根导线,直接连在乙灯泡两端,此时发现甲灯亮了起来,根据以上现象可以推断
(　　)
图7
A.甲灯泡断路
　
B.乙灯泡断路
C.甲、乙灯泡都断路
D.电源坏了
二、填空题
9.从能的转化角度看,电源是把其他形式的能转化为电能的装置,如干电池把　　　　能转化为电能;电风扇工作时将电能主要转化为　　　　能。?
10.如图8所示,酸甜多汁的水果点亮了发光二极管,在这个简单的电路中,水果相当于　　　　,如果想控制这个电路的通断,还应在电路中安装　　　　。?
图8
11.[2020·临沂]
2019年12月31日7时10分,随着G1587次列车(如图9所示)缓缓驶出站台,鲁南高铁真正融入了全国高铁网。用列车上的插座给充电宝充电时,充电宝相当于
　　　　　　(选填“电源”或“用电器”)。?
图9
12.我们平常所说的“开灯”,实际是将电路中的开关　　　　(选填“闭合”或“断开”),使电路形成　　　　路;如图10所示,用导线将灯泡两端连接起来,原来发光的灯泡会　　　　(选填“变亮”“变暗”或“熄灭”),此时电路的状态是　　　　路。?
图10
13.画出下列元件在电路中的符号。
(1)电池:　　　　。?
(2)灯泡:　　　　。?
(3)单刀单掷开关:　　　　。?
(4)电动机:　　　　。?
14.指出图11中两个电路图中的错误。
图11
图甲:　　　　　;图乙:　
。?
15.如图12所示,当断开S1、闭合S2时,电路为　　　　路,灯L　　　　;当断开S2、闭合S1时,电路为　　　　路,灯L　　　　;当同时闭合S1、S2时,电路为　　　　路,灯L　　　　;当同时断开S1、S2时,电路为　　　　路,灯L　　　　。?
图12
16.如图13所示是一种定时课间音乐播放装置的原理图。“播放器”是有电流通过时会播放音乐的装置;“定时开关”是到达设定时间,自动断开的开关。闭合开关S,当定时开关处于闭合状态时,指示灯　　　　(选填“会”或“不会”)亮,播放器　　
　(选填“会”或“不会”)播放音乐;到达设定时间时,定时开关处于　　　　(选填“闭合”或“断开”)状态,播放器播放音乐。?
图13
三、作图题
17.如图14所示是手电筒的结构示意图,请在虚线框内画出它的电路图。
图14　　　　　　　　　　
18.
根据如图15甲所示的电路图连接图乙的实物元件。
图15
19.图16是一名同学所连的电路,图中多接了一根导线。请你找出这根多余的导线,在这根导线上打“×”,并在虚线框中画出正确的电路图。
图16
20.实验课上,王老师拿来了一个电路板如图17甲所示(部分电路板),闭合开关S后,发现小灯泡不发光。现已确定是灯L短路或断路引起的,要求检测是哪一种故障。(电阻起保护电路的作用)
图17
(1)小明利用如图乙所示的检测电路对图甲电路进行检测,他将被检测电路的开关S断开,分别把M、N接到a、b两接线柱上,闭合开关S后,若检验灯亮,则故障是　　　　　　　。?
(2)小红利用如图丙所示的检测电路对图甲电路进行检测,她将被检测电路的开关S断开,分别把M、N接到a、b两接线柱上,检测时图甲中的开关应　　　　,若检验灯发光,则故障是　　　　　。?
答案
1.C
2.A　[解析]
房卡插入槽中后,房间内的用电器才能工作;拔出房卡后,用电器都关闭,因此房卡相当于电路的总开关。
3.A　4.A　
5.B　[解析]
图B电路中,导线直接把电源的正、负极连接起来,这种情况属于电源短路。电源短路时,电路中电流过大,会烧坏电源。
6.C　7.C　
8.B　[解析]
闭合开关后发现,甲、乙两灯泡不亮,说明电路处于断路状态;①用一根导线直接连在甲灯泡两端,此时甲、乙灯泡仍不亮,说明甲灯泡之外的电路处于断路状态;②用一根导线直接连在乙灯泡两端,此时发现甲灯泡亮了起来,说明此时已经通路;所以,断路故障在乙灯泡上,即乙灯泡断路。
9.化学　机械　
10.电源　开关
11.用电器　[解析]
因为给充电宝充电时,充电宝消耗电能,所以相当于一个用电器。
12.闭合　通　熄灭　短
[解析]
日常生活中所说的“开灯”,指闭合开关,使电路形成通路。当用导线将灯泡两端连接起来时,灯泡短路,无电流通过灯泡,所以灯泡会熄灭。
13.(1)　(2)　(3)　(4)
14.
没有电源　闭合开关时电源短路
15.短　不亮　通　亮　短　不亮　断　不亮
16.会　不会　断开　[解析]
由题意知,闭合开关S,当定时开关处于闭合状态时,指示灯会亮,播放器短路,则播放器中没有电流通过,播放器不会播放音乐;到达设定时间时,定时开关处于断开状态,播放器中有电流通过,会播放音乐。
17.如图所示
图S11-1-8
18.如图所示
图S11-1-9
19.如图所示
图S11-1-10
20.(1)灯L断路
(2)断开　灯L短路
