第12章欧姆定律检测题练习2020－2021学年北师大版物理九年级全册（含答案）

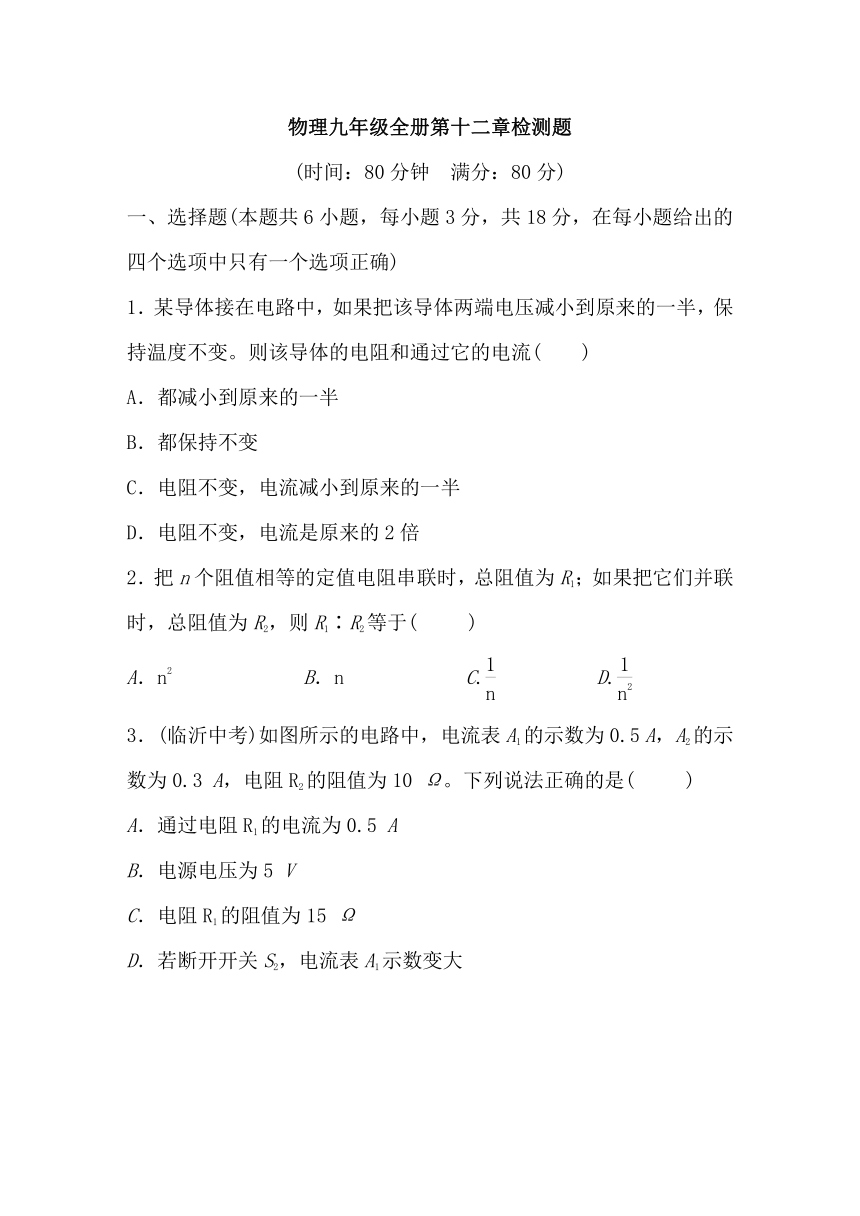

物理九年级全册第十二章检测题　
(时间：80分钟　满分：80分)
一、选择题(本题共6小题，每小题3分，共18分，在每小题给出的四个选项中只有一个选项正确)
1．某导体接在电路中，如果把该导体两端电压减小到原来的一半，保持温度不变。则该导体的电阻和通过它的电流(
)
A．都减小到原来的一半
B．都保持不变
C．电阻不变，电流减小到原来的一半
D．电阻不变，电流是原来的2倍
2．把n个阻值相等的定值电阻串联时，总阻值为R1；如果把它们并联时，总阻值为R2，则R1∶R2等于(
)
A．n2
　　　　　　B．n　　　　　　C.　　　　　D.
3．(临沂中考)如图所示的电路中，电流表A1的示数为0.5
A，A2的示数为0.3
A，电阻R2的阻值为10
Ω。下列说法正确的是(
)
A．通过电阻R1的电流为0.5
A
B．电源电压为5
V
C．电阻R1的阻值为15
Ω
D．若断开开关S2，电流表A1示数变大
第3题图
第4题图

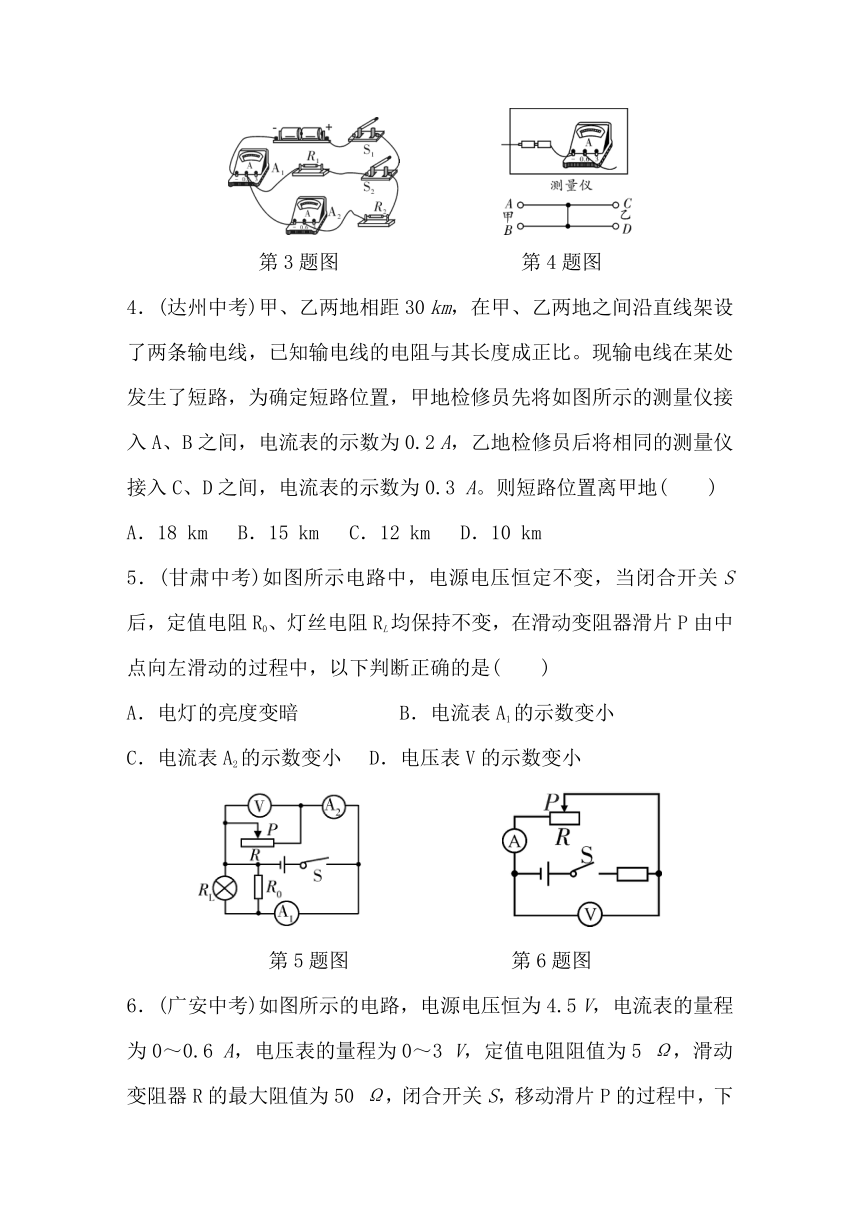

4．(达州中考)甲、乙两地相距30
km，在甲、乙两地之间沿直线架设了两条输电线，已知输电线的电阻与其长度成正比。现输电线在某处发生了短路，为确定短路位置，甲地检修员先将如图所示的测量仪接入A、B之间，电流表的示数为0.2
A，乙地检修员后将相同的测量仪接入C、D之间，电流表的示数为0.3
A。则短路位置离甲地(
)
A．18
km
B．15
km
C．12
km
D．10
km
5．(甘肃中考)如图所示电路中，电源电压恒定不变，当闭合开关S后，定值电阻R0、灯丝电阻RL均保持不变，在滑动变阻器滑片P由中点向左滑动的过程中，以下判断正确的是(
)
A．电灯的亮度变暗　　　
B．电流表A1的示数变小
C．电流表A2的示数变小
D．电压表V的示数变小
第5题图
第6题图　
6．(广安中考)如图所示的电路，电源电压恒为4.5
V，电流表的量程为0～0.6
A，电压表的量程为0～3
V，定值电阻阻值为5
Ω，滑动变阻器R的最大阻值为50
Ω，闭合开关S，移动滑片P的过程中，下列说法正确的是(
)

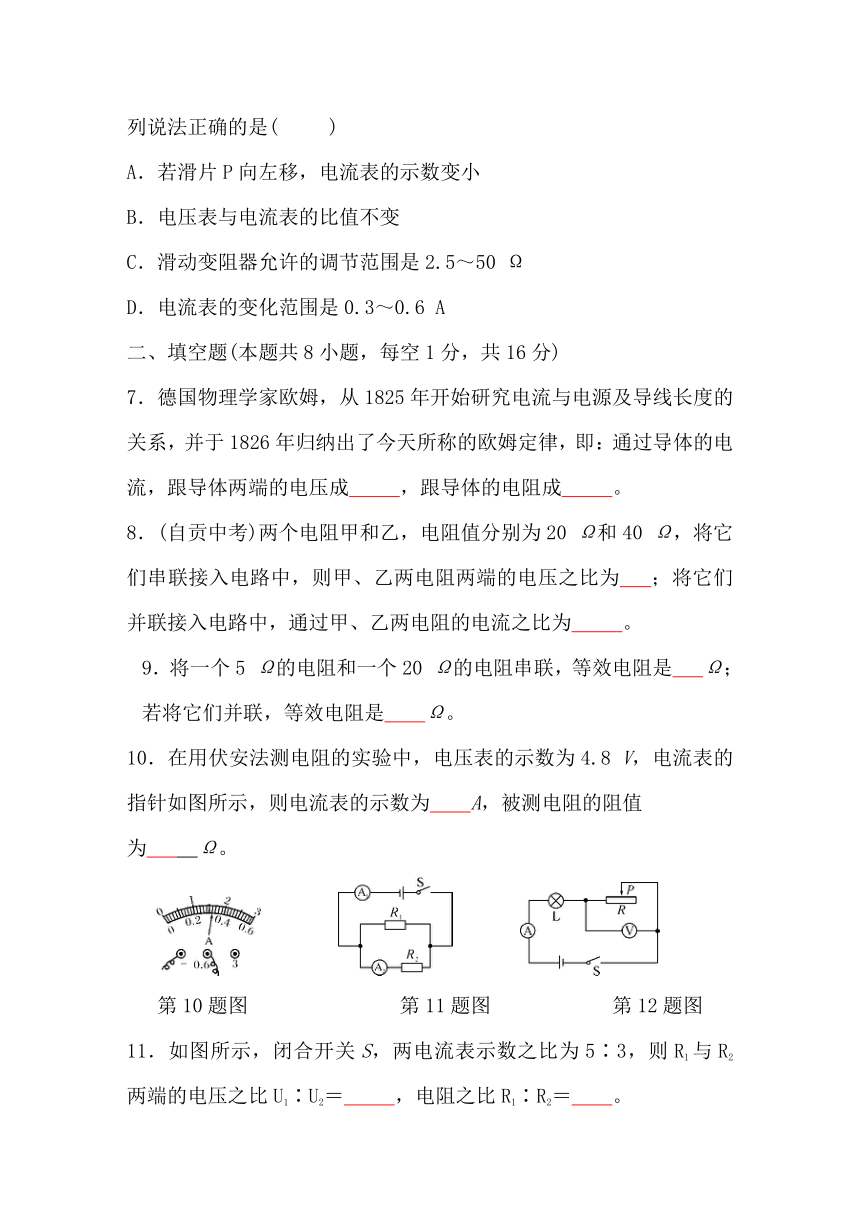

A．若滑片P向左移，电流表的示数变小
B．电压表与电流表的比值不变
C．滑动变阻器允许的调节范围是2.5～50
Ω
D．电流表的变化范围是0.3～0.6
A
二、填空题(本题共8小题，每空1分，共16分)
7．德国物理学家欧姆，从1825年开始研究电流与电源及导线长度的关系，并于1826年归纳出了今天所称的欧姆定律，即：通过导体的电流，跟导体两端的电压成
，跟导体的电阻成
。
8．(自贡中考)两个电阻甲和乙，电阻值分别为20
Ω和40
Ω，将它们串联接入电路中，则甲、乙两电阻两端的电压之比为
；将它们并联接入电路中，通过甲、乙两电阻的电流之比为
。
9．将一个5
Ω的电阻和一个20
Ω的电阻串联，等效电阻是
Ω；若将它们并联，等效电阻是
Ω。
10．在用伏安法测电阻的实验中，电压表的示数为4.8
V，电流表的指针如图所示，则电流表的示数为
A，被测电阻的阻值
为
Ω。
第10题图
第11题图
第12题图
11．如图所示，闭合开关S，两电流表示数之比为5∶3，则R1与R2两端的电压之比U1∶U2＝
，电阻之比R1∶R2＝
。

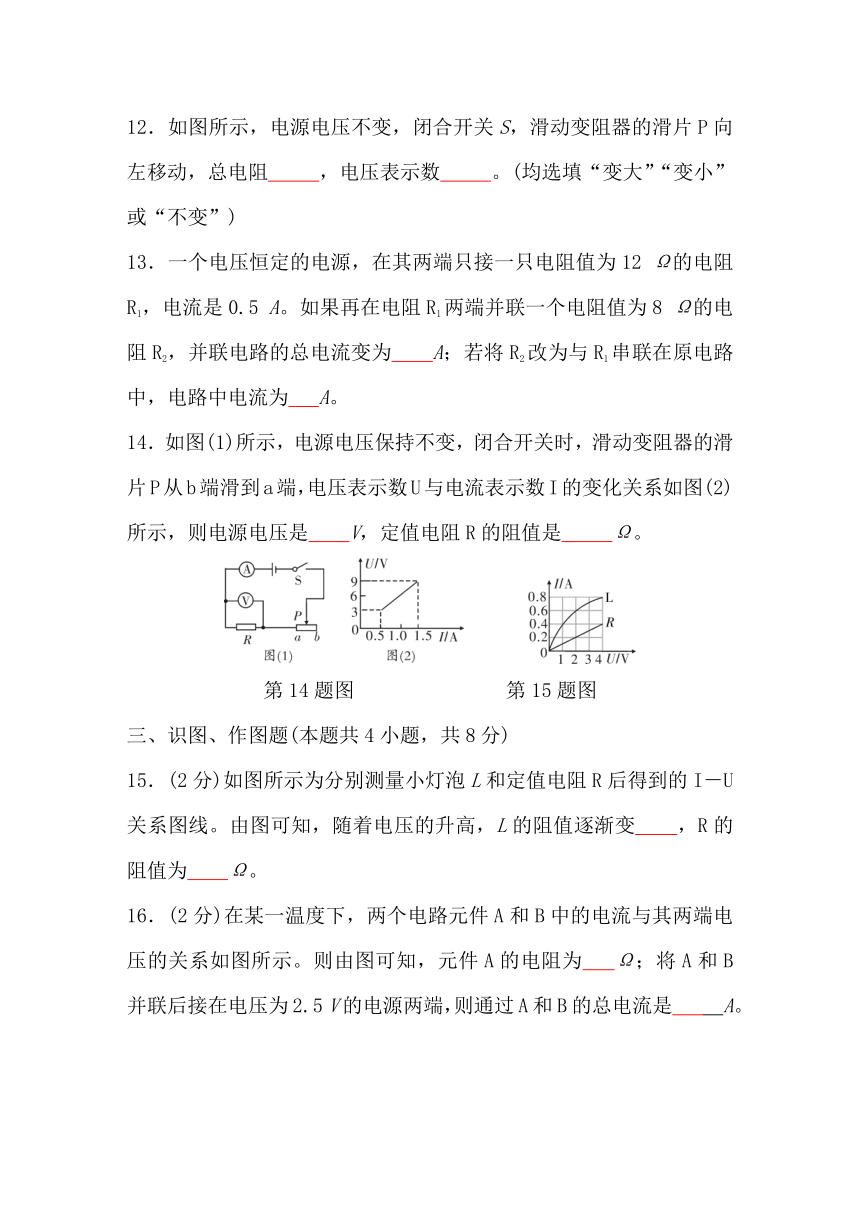

12．如图所示，电源电压不变，闭合开关S，滑动变阻器的滑片P向左移动，总电阻
，电压表示数
。(均选填“变大”“变小”或“不变”)
13．一个电压恒定的电源，在其两端只接一只电阻值为12
Ω的电阻R1，电流是0.5
A。如果再在电阻R1两端并联一个电阻值为8
Ω的电阻R2，并联电路的总电流变为
A；若将R2改为与R1串联在原电路中，电路中电流为
A。
14．如图(1)所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如图(2)所示，则电源电压是
V，定值电阻R的阻值是
Ω。
第14题图　
第15题图
三、识图、作图题(本题共4小题，共8分)
15．(2分)如图所示为分别测量小灯泡L和定值电阻R后得到的I－U关系图线。由图可知，随着电压的升高，L的阻值逐渐变
，R的阻值为
Ω。
16．(2分)在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如图所示。则由图可知，元件A的电阻为
Ω；将A和B并联后接在电压为2.5
V的电源两端，则通过A和B的总电流是
A。

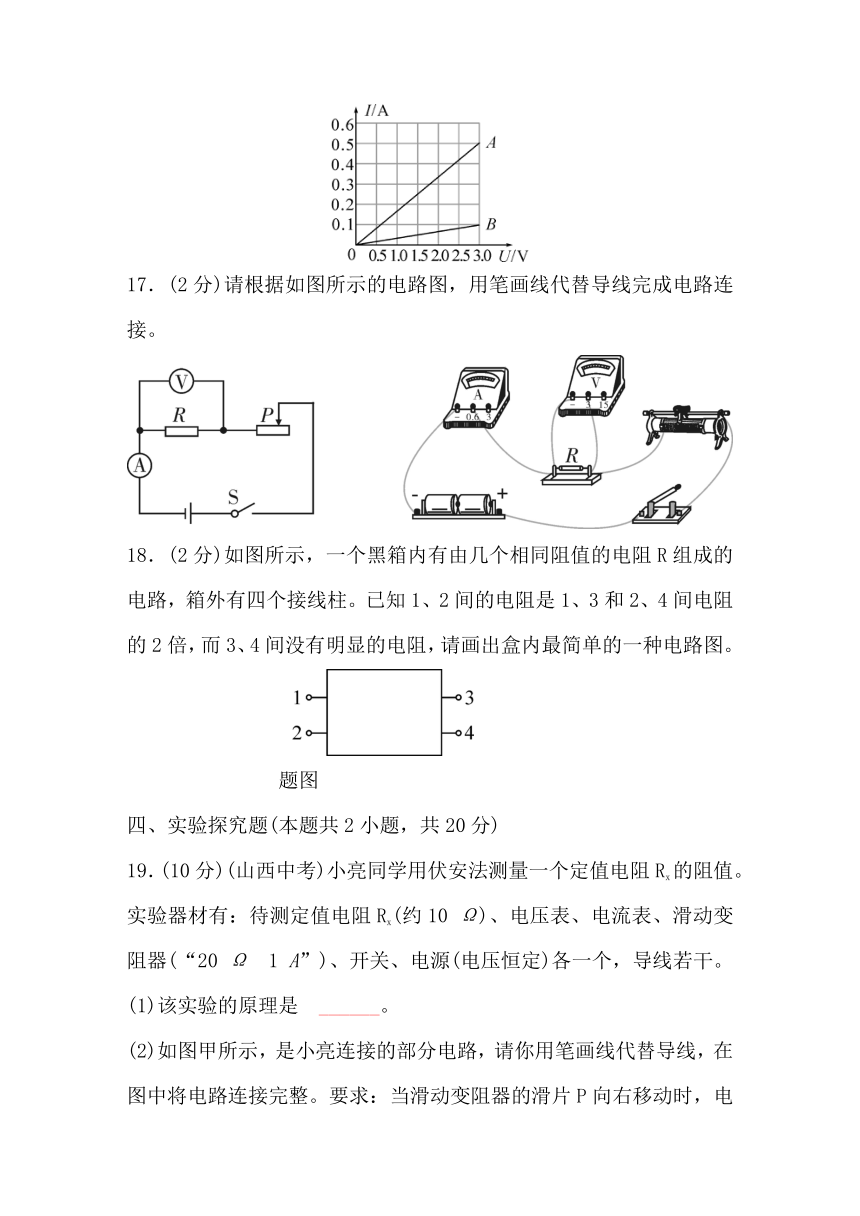

17．(2分)请根据如图所示的电路图，用笔画线代替导线完成电路连接。
18．(2分)如图所示，一个黑箱内有由几个相同阻值的电阻R组成的电路，箱外有四个接线柱。已知1、2间的电阻是1、3和2、4间电阻的2倍，而3、4间没有明显的电阻，请画出盒内最简单的一种电路图。
题图　　　
四、实验探究题(本题共2小题，共20分)
19．(10分)(山西中考)小亮同学用伏安法测量一个定值电阻Rx的阻值。实验器材有：待测定值电阻Rx(约10
Ω)、电压表、电流表、滑动变阻器(“20
Ω　1
A”)、开关、电源(电压恒定)各一个，导线若干。
(1)该实验的原理是　______。
(2)如图甲所示，是小亮连接的部分电路，请你用笔画线代替导线，在图中将电路连接完整。要求：当滑动变阻器的滑片P向右移动时，电路中的电流变大。
请你为实验需要测量和计算的物理量，设计一个实验数据记录表格。
实验次数
电压U/V
电流I/A
电阻Rx/Ω
电阻的平均值Rx/Ω
1
2
3
(4)闭合开关后，发现电压表的示数约为电源电压，调节滑动变阻器滑片，电压表示数无明显变化，电流表示数为零，造成该故障的可能原因是　　　。
(5)排除故障，通过实验测出了两组数据后，电压表突然坏了。请你利用现有器材，帮助他设计电路，再测一次该定值电阻的阻值，并在图乙虚线框内画出你设计的电路图。
　
20．(10分)(安顺中考)在“探究电流与电阻的关系”的实验过程中，小明选择了5
Ω、10
Ω、15
Ω、20
Ω、25
Ω五个电阻进行实验，电路图如图甲所示。
(1)请用笔画线代替导线将图乙中未完成的电路完成(导线不能交叉)。
(2)连接好电路，闭合开关，发现电流表没有示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压，造成这一现象的原因可能
是
　
(填字母)。
A．电阻断路　　　　　　　　
B．电流表坏了
C．滑动变阻器短路
D．电阻短路
(3)排除电路故障后进行实验，为达到实验目的，滑动变阻器除了起到保护电路的作用外，还起到　　的作用。实验中，当把5
Ω的电阻换成10
Ω的电阻后，应把变阻器滑片
向
　
(选填“左”或“右”)滑动，同时要观察
　(选填“电流表”或“电压表”)才可能达到实验目的。
(4)根据实验数据，作出I－R图像如图丙所示，根据实验目的分析图像可得出结论：　　　
五、计算与简答题(本题共3小题，共18分，简答部分要有必要的分析说明，计算部分要有主要公式及数值代入过程，计算结果要有数值和单位)
21．(4分)欧姆定律内容：通过导体的电流，跟导体两端的电压成正比，跟导体的电阻成反比，公式I＝，变形后得R＝，有同学认为“R与U成正比，与I成反比”，这种理解正确吗？为什么？
　
22．(6分)如图所示，电阻R1为12
Ω，将它与R2串联后接到8
V的电源上，已知R2两端的电压是2
V，请求出电路的总电阻。
　
23．(8分)如图所示，甲为电路的连接情况，R1＝20
Ω，R2为滑动变阻器，乙为R3的I－U图像，电源电压保持不变。当S1闭合、S2断开时，若滑片P在a端，则电流表示数为0.6
A；若滑片P在b端，则电压表示数为8
V。求：
(1)电源电压；
(2)滑动变阻器R2的最大阻值；
(3)当S1、S2均闭合，且滑片P在a端时，求电流表的示数。
　
物理九年级全册第十二章检测题　
(时间：80分钟　满分：80分)
一、选择题(本题共6小题，每小题3分，共18分，在每小题给出的四个选项中只有一个选项正确)
1．某导体接在电路中，如果把该导体两端电压减小到原来的一半，保持温度不变。则该导体的电阻和通过它的电流(
C
)
A．都减小到原来的一半
B．都保持不变
C．电阻不变，电流减小到原来的一半
D．电阻不变，电流是原来的2倍
2．把n个阻值相等的定值电阻串联时，总阻值为R1；如果把它们并联时，总阻值为R2，则R1∶R2等于(
A
)
A．n2
　　　　　　B．n　　　　　　C.　　　　　D.
3．(临沂中考)如图所示的电路中，电流表A1的示数为0.5
A，A2的示数为0.3
A，电阻R2的阻值为10
Ω。下列说法正确的是(
C
)
A．通过电阻R1的电流为0.5
A
B．电源电压为5
V
C．电阻R1的阻值为15
Ω
D．若断开开关S2，电流表A1示数变大
第3题图
第4题图
4．(达州中考)甲、乙两地相距30
km，在甲、乙两地之间沿直线架设了两条输电线，已知输电线的电阻与其长度成正比。现输电线在某处发生了短路，为确定短路位置，甲地检修员先将如图所示的测量仪接入A、B之间，电流表的示数为0.2
A，乙地检修员后将相同的测量仪接入C、D之间，电流表的示数为0.3
A。则短路位置离甲地(
A
)
A．18
km
B．15
km
C．12
km
D．10
km
5．(甘肃中考)如图所示电路中，电源电压恒定不变，当闭合开关S后，定值电阻R0、灯丝电阻RL均保持不变，在滑动变阻器滑片P由中点向左滑动的过程中，以下判断正确的是(
C
)
A．电灯的亮度变暗　　　
B．电流表A1的示数变小
C．电流表A2的示数变小
D．电压表V的示数变小
第5题图
第6题图　
6．(广安中考)如图所示的电路，电源电压恒为4.5
V，电流表的量程为0～0.6
A，电压表的量程为0～3
V，定值电阻阻值为5
Ω，滑动变阻器R的最大阻值为50
Ω，闭合开关S，移动滑片P的过程中，下列说法正确的是(
D
)
A．若滑片P向左移，电流表的示数变小
B．电压表与电流表的比值不变
C．滑动变阻器允许的调节范围是2.5～50
Ω
D．电流表的变化范围是0.3～0.6
A
二、填空题(本题共8小题，每空1分，共16分)
7．德国物理学家欧姆，从1825年开始研究电流与电源及导线长度的关系，并于1826年归纳出了今天所称的欧姆定律，即：通过导体的电流，跟导体两端的电压成
正比
，跟导体的电阻成
反比
。
8．(自贡中考)两个电阻甲和乙，电阻值分别为20
Ω和40
Ω，将它们串联接入电路中，则甲、乙两电阻两端的电压之比为1∶2
；将它们并联接入电路中，通过甲、乙两电阻的电流之比为
2∶1
。
9．将一个5
Ω的电阻和一个20
Ω的电阻串联，等效电阻是25
Ω；若将它们并联，等效电阻是
4
Ω。
10．在用伏安法测电阻的实验中，电压表的示数为4.8
V，电流表的指针如图所示，则电流表的示数为
0.32
A，被测电阻的阻值为
15
Ω。
第10题图
第11题图
第12题图
11．如图所示，闭合开关S，两电流表示数之比为5∶3，则R1与R2两端的电压之比U1∶U2＝
1∶1
，电阻之比R1∶R2＝3∶2
。
12．如图所示，电源电压不变，闭合开关S，滑动变阻器的滑片P向左移动，总电阻
变小
，电压表示数
变小
。(均选填“变大”“变小”或“不变”)
13．一个电压恒定的电源，在其两端只接一只电阻值为12
Ω的电阻R1，电流是0.5
A。如果再在电阻R1两端并联一个电阻值为8
Ω的电阻R2，并联电路的总电流变为
1.25
A；若将R2改为与R1串联在原电路中，电路中电流为
0.3
A。
14．如图(1)所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如图(2)所示，则电源电压是
9
V，定值电阻R的阻值是
6
Ω。
第14题图　
第15题图
三、识图、作图题(本题共4小题，共8分)
15．(2分)如图所示为分别测量小灯泡L和定值电阻R后得到的I－U关系图线。由图可知，随着电压的升高，L的阻值逐渐变
大
，R的阻值为
10
Ω。
16．(2分)在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如图所示。则由图可知，元件A的电阻为
6
Ω；将A和B并联后接在电压为2.5
V的电源两端，则通过A和B的总电流是
0.5
A。
17．(2分)请根据如图所示的电路图，用笔画线代替导线完成电路连接。
18．(2分)如图所示，一个黑箱内有由几个相同阻值的电阻R组成的电路，箱外有四个接线柱。已知1、2间的电阻是1、3和2、4间电阻的2倍，而3、4间没有明显的电阻，请画出盒内最简单的一种电路图。
题图　　　
答图
四、实验探究题(本题共2小题，共20分)
19．(10分)(山西中考)小亮同学用伏安法测量一个定值电阻Rx的阻值。实验器材有：待测定值电阻Rx(约10
Ω)、电压表、电流表、滑动变阻器(“20
Ω　1
A”)、开关、电源(电压恒定)各一个，导线若干。
(1)该实验的原理是R＝。
(2)如图甲所示，是小亮连接的部分电路，请你用笔画线代替导线，在图中将电路连接完整。要求：当滑动变阻器的滑片P向右移动时，电路中的电流变大。
请你为实验需要测量和计算的物理量，设计一个实验数据记录表格。
实验次数
电压U/V
电流I/A
电阻Rx/Ω
电阻的平均值Rx/Ω
1
2
3
(4)闭合开关后，发现电压表的示数约为电源电压，调节滑动变阻器滑片，电压表示数无明显变化，电流表示数为零，造成该故障的可能原因是电阻Rx处断路。
(5)排除故障，通过实验测出了两组数据后，电压表突然坏了。请你利用现有器材，帮助他设计电路，再测一次该定值电阻的阻值，并在图乙虚线框内画出你设计的电路图。
如图所示(开放性试题，答案合理即可)
20．(10分)(安顺中考)在“探究电流与电阻的关系”的实验过程中，小明选择了5
Ω、10
Ω、15
Ω、20
Ω、25
Ω五个电阻进行实验，电路图如图甲所示。
(1)请用笔画线代替导线将图乙中未完成的电路完成(导线不能交叉)。
(2)连接好电路，闭合开关，发现电流表没有示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压，造成这一现象的原因可能是
A
(填字母)。
A．电阻断路　　　　　　　　
B．电流表坏了
C．滑动变阻器短路
D．电阻短路
(3)排除电路故障后进行实验，为达到实验目的，滑动变阻器除了起到保护电路的作用外，还起到控制定值电阻两端电压一定的作用。实验中，当把5
Ω的电阻换成10
Ω的电阻后，应把变阻器滑片向
左
(选填“左”或“右”)滑动，同时要观察
电压表(选填“电流表”或“电压表”)才可能达到实验目的。
(4)根据实验数据，作出I－R图像如图丙所示，根据实验目的分析图像可得出结论：导体两端电压一定时，通过导体的电流与导体的电阻成反比。
五、计算与简答题(本题共3小题，共18分，简答部分要有必要的分析说明，计算部分要有主要公式及数值代入过程，计算结果要有数值和单位)
21．(4分)欧姆定律内容：通过导体的电流，跟导体两端的电压成正比，跟导体的电阻成反比，公式I＝，变形后得R＝，有同学认为“R与U成正比，与I成反比”，这种理解正确吗？为什么？
答：不正确。导体的电阻是导体本身的一种性质，导体电阻的大小与导体的材料、长度、横截面积有关，与导体两端的电压与流过导体的电流无关，因此“R与U成正比，与I成反比”这种理解是错误的。
22．(6分)如图所示，电阻R1为12
Ω，将它与R2串联后接到8
V的电源上，已知R2两端的电压是2
V，请求出电路的总电阻。
解：R1与R2串联在电路中，U1＝U－U2＝8
V－2
V＝6
V，I＝＝＝0.5
A，R2＝＝＝4
Ω，所以R＝R1＋R2＝12
Ω＋4
Ω＝16
Ω。
23．(8分)如图所示，甲为电路的连接情况，R1＝20
Ω，R2为滑动变阻器，乙为R3的I－U图像，电源电压保持不变。当S1闭合、S2断开时，若滑片P在a端，则电流表示数为0.6
A；若滑片P在b端，则电压表示数为8
V。求：
(1)电源电压；
(2)滑动变阻器R2的最大阻值；
(3)当S1、S2均闭合，且滑片P在a端时，求电流表的示数。
解：(1)当S1闭合、S2断开，滑片P在a端时，R2＝0，电路中只有R1，则电源电压U＝I×R1＝0.6
A×20
Ω＝12
V；
(2)当S1闭合、S2断开，滑片P在b端时，R2达到最大，且R1、R2串联，R2两端电压U2＝8
V，R1两端电压U1＝U－U2＝12
V－8
V＝4
V，电流I2＝I1＝＝＝0.2
A，因此R2＝＝＝40
Ω；
(3)当S1、S2均闭合，且滑片P在a端时，R2阻值为0，R1、R3并联，由图乙可知，R3＝＝＝20
Ω，即I′1＝＝＝0.6
A，I′3＝＝＝0.6
A，则电流表示数：I′＝I′1＋I′3＝0.6
A＋0.6
A＝1.2
A。
