4.3 平面镜成像 第2课时《面镜作图及球面镜》人教版八年级物理上册 同步练习（有答案）

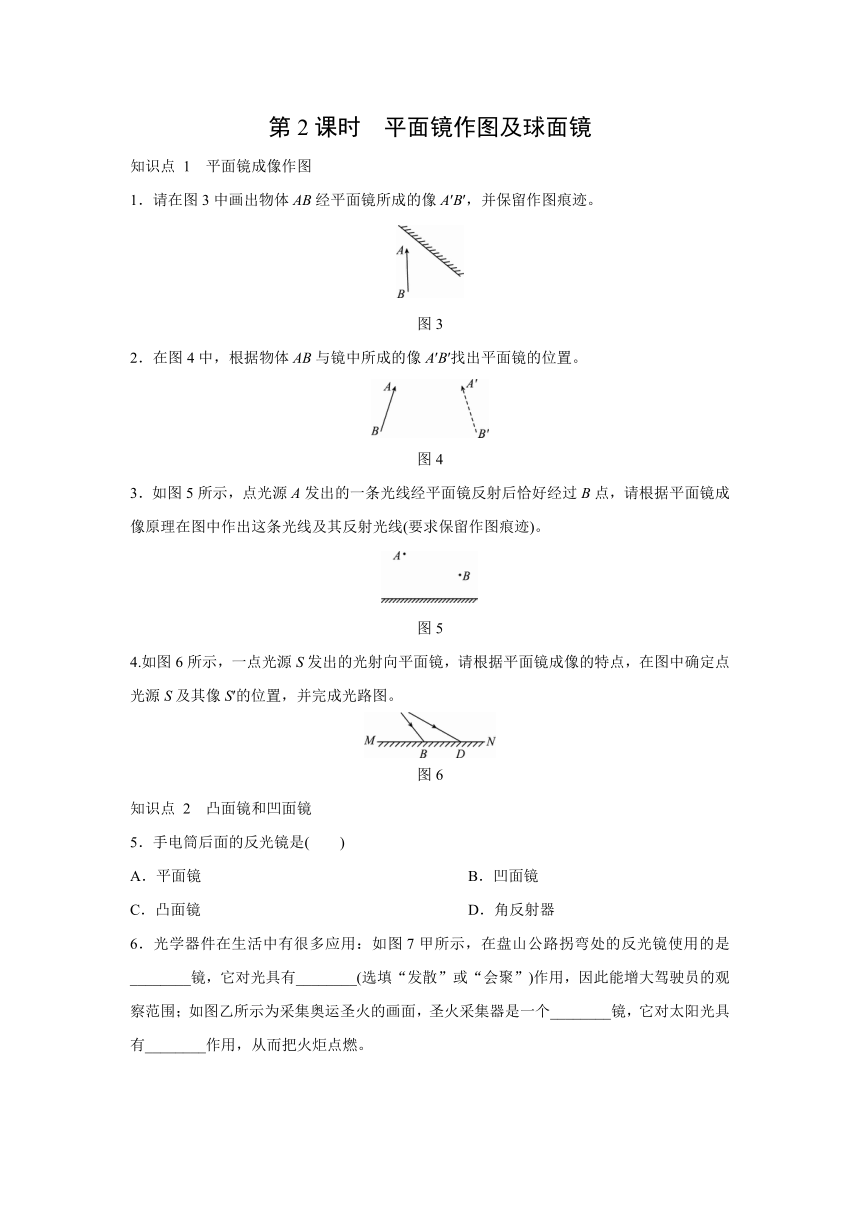

第2课时　平面镜作图及球面镜
知识点 1　平面镜成像作图
1．请在图3中画出物体AB经平面镜所成的像A′B′，并保留作图痕迹。
图3
2．在图4中，根据物体AB与镜中所成的像A′B′找出平面镜的位置。
图4
3．如图5所示，点光源A发出的一条光线经平面镜反射后恰好经过B点，请根据平面镜成像原理在图中作出这条光线及其反射光线(要求保留作图痕迹)。
图5
4.如图6所示，一点光源S发出的光射向平面镜，请根据平面镜成像的特点，在图中确定点光源S及其像S′的位置，并完成光路图。
图6
知识点 2　凸面镜和凹面镜
5．手电筒后面的反光镜是(　　)
A．平面镜 B．凹面镜
C．凸面镜 D．角反射器
6．光学器件在生活中有很多应用：如图7甲所示，在盘山公路拐弯处的反光镜使用的是________镜，它对光具有________(选填“发散”或“会聚”)作用，因此能增大驾驶员的观察范围；如图乙所示为采集奥运圣火的画面，圣火采集器是一个________镜，它对太阳光具有________作用，从而把火炬点燃。
图7
【能力提升】
7．如图8所示，AB、CD是平面镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请在图中标出点光源S和其像点S′的位置，并完成光路图。
图8
8．如图9所示，在某房间的天花板上装有平面镜M，S为一灯泡，P为不透明的墙，请画出灯泡发出的光经平面镜反射后，能够照亮P墙右侧区域的光路图。
图9
9．[2020·山西]苹果受充足的阳光照射才会变红，有些部位阳光照射不到，因此苹果通常不是全红。小亮在苹果树下铺设一层银色地膜，如图10甲所示。利用光的反射使苹果能接受更多的光照，大部分苹果会整个变红，甜度也会增加，这样的苹果市场价格变高，易于销售，这项小创意使他家的苹果收益大幅提升。请你在图乙中作出一束太阳光经银色地膜反射至苹果的光路图。
图10
10．如图11所示，A和B两点，一个是发光点，一个是该发光点在平面镜中的像，请确定平面镜的位置，并画出平面镜，然后画出从发光点发出的一条经平面镜反射后过C点的光线。
图11
答案
1．如图所示
2．如图所示
3．如图所示
4．如图所示
[解析] 先将两条入射光线反向延长交于一点，即为点光源S；再作出点S关于平面镜的对称点，就是点光源S的像点S′；由反射光线的反向延长线过像点完成光路图。
5．B　6.凸面　发散　凹面　会聚
7．如图所示
[解析] 先将两条反射光线反向延长交于一点S′，即为像点的位置，再通过平面镜作出S′的对称点S，即为点光源S的位置，连接S与两个入射点画出两条入射光线。
8．如图所示
9．如图所示
10．如图所示
[解析] 用虚线连接A、B，作AB的垂直平分线，即平面镜所在的位置。连接A、C，与镜面相交于一点，该点即为入射点；连接B点和入射点，得到入射光线；再由反射光线过C点画出反射光线。
