5.1 透镜 人教版八年级物理上册 同步练习（有答案）

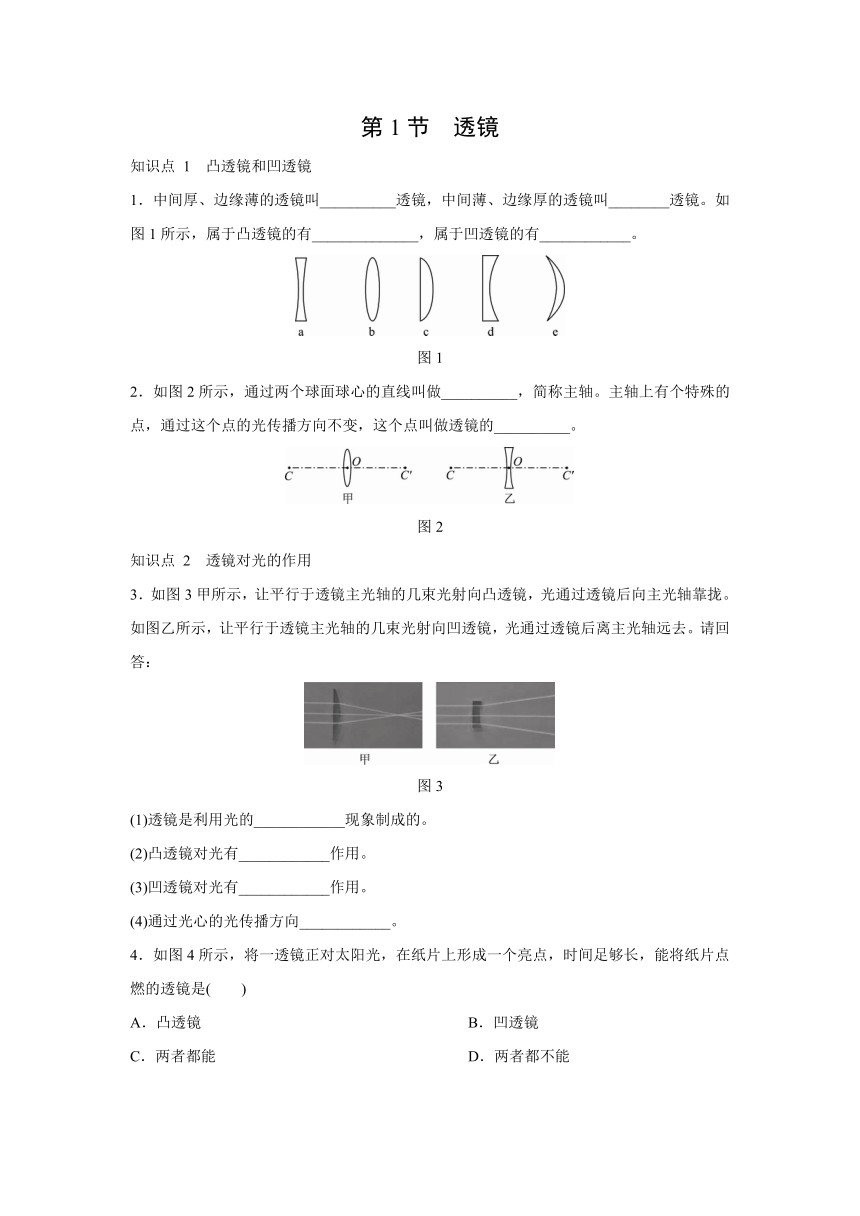

第1节　透镜
知识点 1　凸透镜和凹透镜
1．中间厚、边缘薄的透镜叫__________透镜，中间薄、边缘厚的透镜叫________透镜。如图1所示，属于凸透镜的有______________，属于凹透镜的有____________。
图1
2．如图2所示，通过两个球面球心的直线叫做__________，简称主轴。主轴上有个特殊的点，通过这个点的光传播方向不变，这个点叫做透镜的__________。
图2
知识点 2　透镜对光的作用
3．如图3甲所示，让平行于透镜主光轴的几束光射向凸透镜，光通过透镜后向主光轴靠拢。如图乙所示，让平行于透镜主光轴的几束光射向凹透镜，光通过透镜后离主光轴远去。请回答：
图3
(1)透镜是利用光的____________现象制成的。
(2)凸透镜对光有____________作用。
(3)凹透镜对光有____________作用。
(4)通过光心的光传播方向____________。

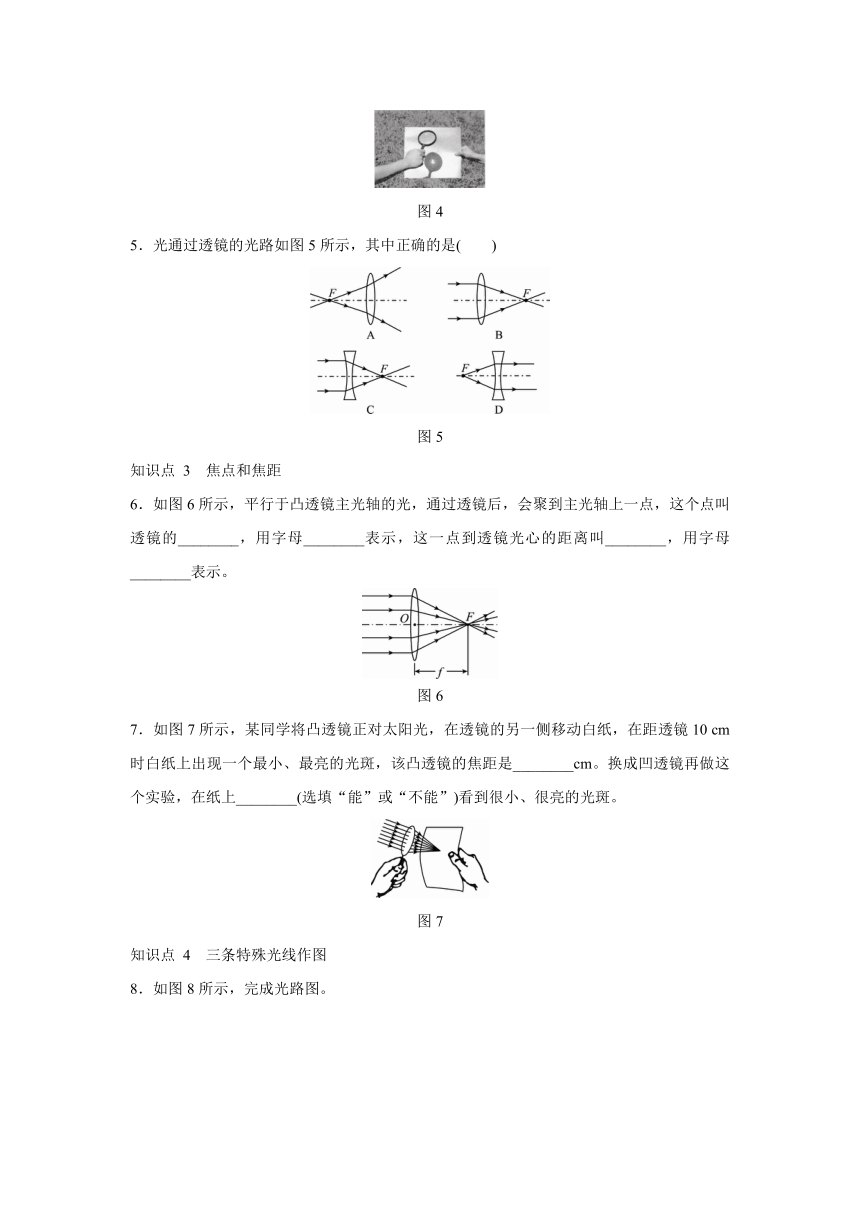

4．如图4所示，将一透镜正对太阳光，在纸片上形成一个亮点，时间足够长，能将纸片点燃的透镜是(　　)
A．凸透镜 　　　 B．凹透镜
C．两者都能 　　　 D．两者都不能
图4
5．光通过透镜的光路如图5所示，其中正确的是(　　)
图5
知识点 3　焦点和焦距
6．如图6所示，平行于凸透镜主光轴的光，通过透镜后，会聚到主光轴上一点，这个点叫透镜的________，用字母________表示，这一点到透镜光心的距离叫________，用字母________表示。
图6
7．如图7所示，某同学将凸透镜正对太阳光，在透镜的另一侧移动白纸，在距透镜10 cm时白纸上出现一个最小、最亮的光斑，该凸透镜的焦距是________cm。换成凹透镜再做这个实验，在纸上________(选填“能”或“不能”)看到很小、很亮的光斑。
图7
知识点 4　三条特殊光线作图

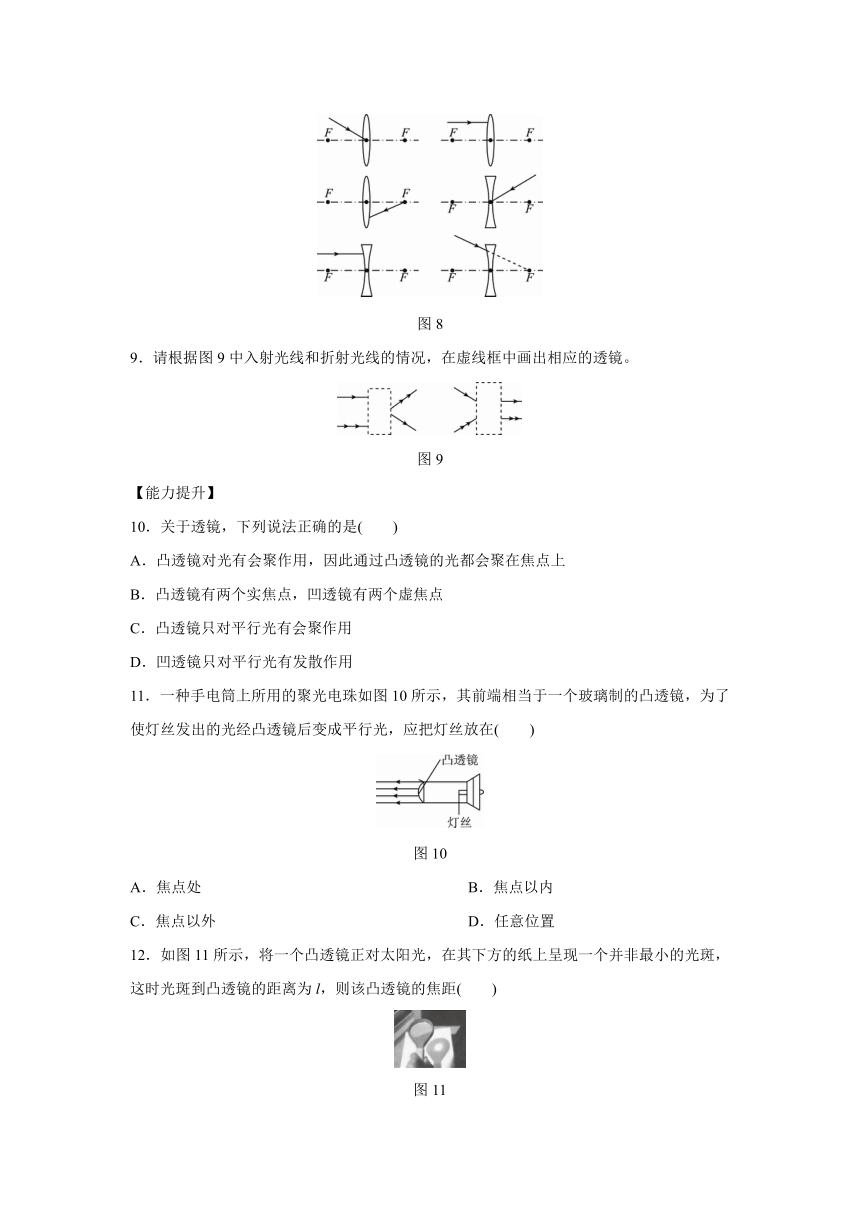

8．如图8所示，完成光路图。
图8
9．请根据图9中入射光线和折射光线的情况，在虚线框中画出相应的透镜。
图9
【能力提升】
10．关于透镜，下列说法正确的是(　　)
A．凸透镜对光有会聚作用，因此通过凸透镜的光都会聚在焦点上
B．凸透镜有两个实焦点，凹透镜有两个虚焦点
C．凸透镜只对平行光有会聚作用
D．凹透镜只对平行光有发散作用
11．一种手电筒上所用的聚光电珠如图10所示，其前端相当于一个玻璃制的凸透镜，为了使灯丝发出的光经凸透镜后变成平行光，应把灯丝放在(　　)
图10
A．焦点处 B．焦点以内
C．焦点以外 D．任意位置
12．如图11所示，将一个凸透镜正对太阳光，在其下方的纸上呈现一个并非最小的光斑，这时光斑到凸透镜的距离为l，则该凸透镜的焦距(　　)
图11
A．一定小于l
B．一定等于l
C．一定大于l
D．可能小于l，也可能大于l
13．为了防止森林火灾，在森林里不允许随地丢弃透明的塑料饮料瓶，这是因为雨水进入饮料瓶后，它们对光的作用相当于一个________镜，对太阳光有________作用，可能会导致森林火灾。
14．如图12所示，根据透镜对光的作用在图甲、乙中画出入射光线或折射光线，并在图丙中填上合适的透镜。
图12
15．某物理学习小组选择如图13所示的四个透镜进行探究实验(A、B和C、D分别是两组形状相同的凸透镜，它们分别是用玻璃、塑料和水晶制作而成的)。
　图13
(1)为了探究“凸透镜的焦距长短与透镜球形表面弯曲程度的关系”，小组同学应选择图中的哪两个凸透镜做实验？答：____________________________________________(填字母)。
器材确定后，接着小组同学让一束与主光轴平行的光，分别经过两凸透镜后会聚于焦点处，如图14所示。比较两次实验现象，可以得到结论：凸透镜表面越凸，凸透镜的焦距越________________________________________________________________________。
图14
(2)如果选择A、B两个透镜，他们还可以探究“凸透镜的焦距长短与______________的关系”。
考　　题　　展　　示
16．[2019·盐城] 小明想利用太阳光测量一个凸透镜的焦距，图15中操作最合理的是(　　)
图15
17．[2020·河池]请作出图16中与凸透镜折射光线对应的入射光线。
图16
答案
1.凸　凹　b、c、e　a、d
2．主光轴　光心
3．(1)折射　(2)会聚　(3)发散　(4)不变
4．A
5．B
6．焦点　F　焦距　f
7．10　不能
8．如图所示
9．如图所示
10．B　
[解析] 凸透镜对光有会聚作用，但光通过凸透镜折射后不一定能会聚于焦点，只有平行于主光轴的光通过凸透镜折射后才会会聚在焦点上，故A错误。凸透镜有两个实焦点，凹透镜有两个虚焦点，故B正确。凸透镜对所有光都有会聚作用，故C错误。凹透镜对所有光都有发散作用，故D错误。
11．A　
[解析] 凸透镜对光有会聚作用，过焦点射向凸透镜的光线，折射光线平行于主光轴。
12．D　
[解析] 由于光斑到凸透镜的距离为l，即像距为l时，纸上呈现一个并非最小的光斑，故这个光斑可能在焦点之后，也可能在焦点之前，如图所示的A、B位置，故D选项正确。
13．凸透　会聚
14．如图所示
15．(1)A、C　短　(2)透镜材料
[解析] (1)要想探究“凸透镜的焦距长短与透镜球形表面弯曲程度的关系”，必须让凸透镜的材料相同而表面弯曲程度不同，由图可以看出，只能选择A、C两个玻璃凸透镜进行实验。观察图中的实验现象，可以看出：凸透镜表面越凸，凸透镜的焦距越短。(2)从图中可以看出，A、B两个透镜的材料不同、表面弯曲程度相同，所以如果选择A、B两个透镜进行实验，还可以探究“凸透镜的焦距长短与透镜材料的关系”。
16．C　
[解析] 用太阳光测凸透镜焦距时，太阳光要正对凸透镜，白纸也要和凸透镜平行。
17．如图所示
[解析] 过焦点的入射光线，经过凸透镜折射后，平行于主光轴射出；过光心的光线经凸透镜折射后传播方向不变。
