5.2 生活中的透镜 人教版八年级物理上册 同步练习（有答案）

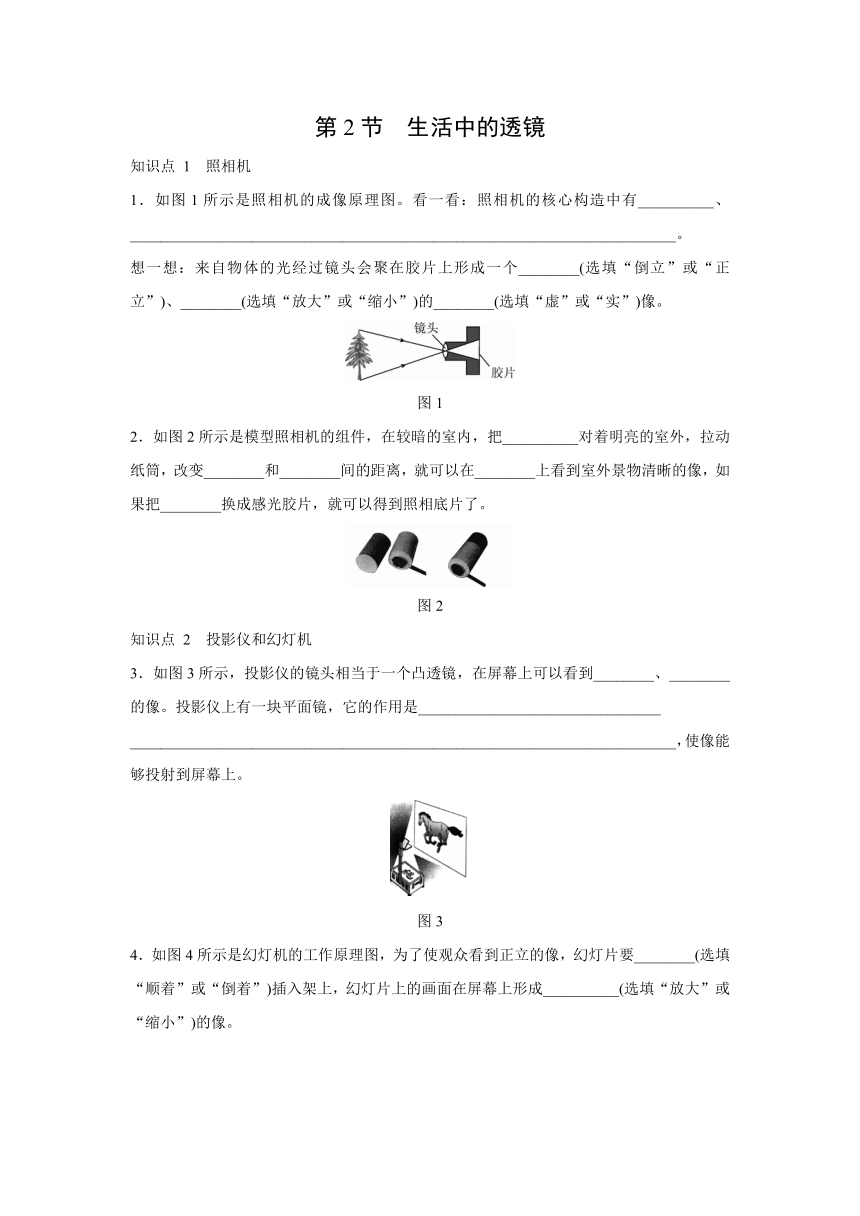

第2节　生活中的透镜
知识点 1　照相机
1．如图1所示是照相机的成像原理图。看一看：照相机的核心构造中有__________、________________________________________________________________________。
想一想：来自物体的光经过镜头会聚在胶片上形成一个________(选填“倒立”或“正立”)、________(选填“放大”或“缩小”)的________(选填“虚”或“实”)像。
图1
2．如图2所示是模型照相机的组件，在较暗的室内，把__________对着明亮的室外，拉动纸筒，改变________和________间的距离，就可以在________上看到室外景物清晰的像，如果把________换成感光胶片，就可以得到照相底片了。
图2
知识点 2　投影仪和幻灯机
3．如图3所示，投影仪的镜头相当于一个凸透镜，在屏幕上可以看到________、________的像。投影仪上有一块平面镜，它的作用是________________________________
________________________________________________________________________，使像能够投射到屏幕上。
图3

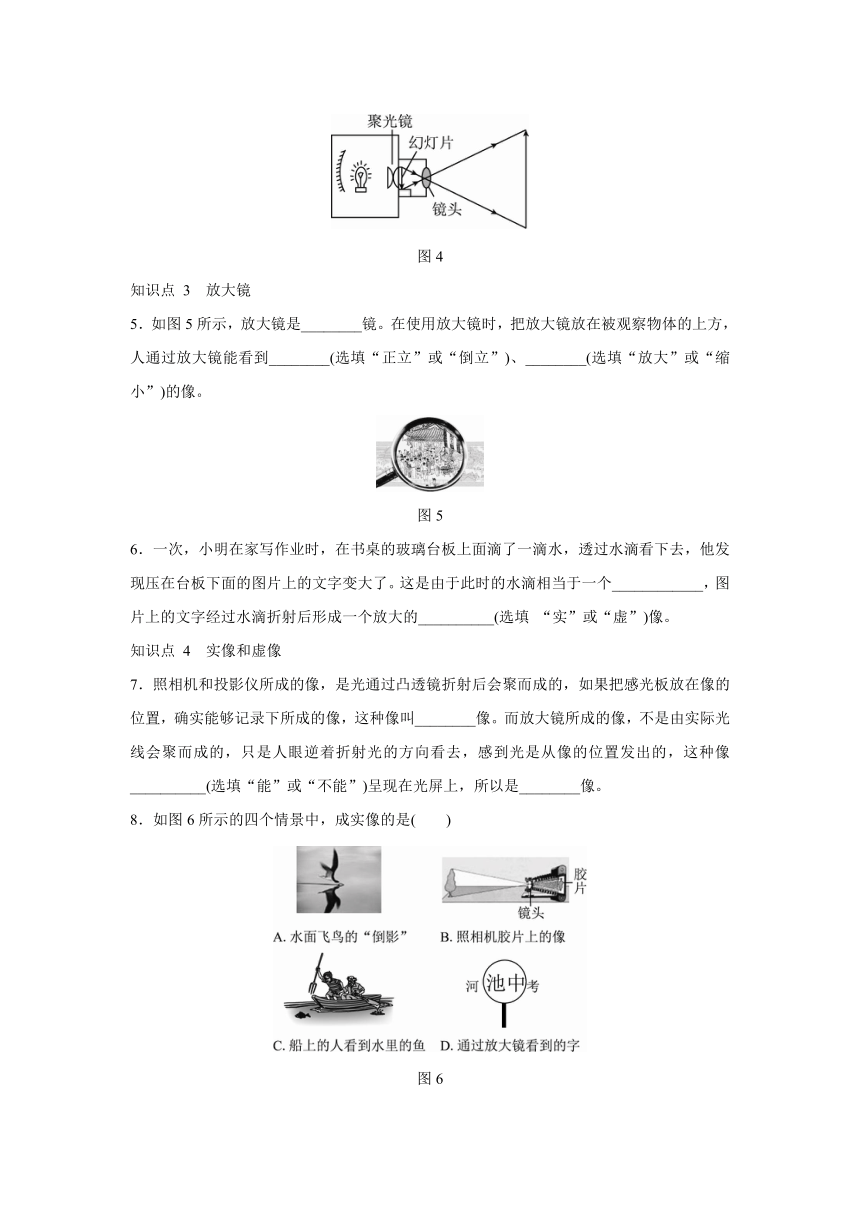

4．如图4所示是幻灯机的工作原理图，为了使观众看到正立的像，幻灯片要________(选填“顺着”或“倒着”)插入架上，幻灯片上的画面在屏幕上形成__________(选填“放大”或“缩小”)的像。
图4
知识点 3　放大镜
5．如图5所示，放大镜是________镜。在使用放大镜时，把放大镜放在被观察物体的上方，人通过放大镜能看到________(选填“正立”或“倒立”)、________(选填“放大”或“缩小”)的像。
图5
6．一次，小明在家写作业时，在书桌的玻璃台板上面滴了一滴水，透过水滴看下去，他发现压在台板下面的图片上的文字变大了。这是由于此时的水滴相当于一个____________，图片上的文字经过水滴折射后形成一个放大的__________(选填 “实”或“虚”)像。
知识点 4　实像和虚像
7．照相机和投影仪所成的像，是光通过凸透镜折射后会聚而成的，如果把感光板放在像的位置，确实能够记录下所成的像，这种像叫________像。而放大镜所成的像，不是由实际光线会聚而成的，只是人眼逆着折射光的方向看去，感到光是从像的位置发出的，这种像__________(选填“能”或“不能”)呈现在光屏上，所以是________像。
8．如图6所示的四个情景中，成实像的是(　　)
图6

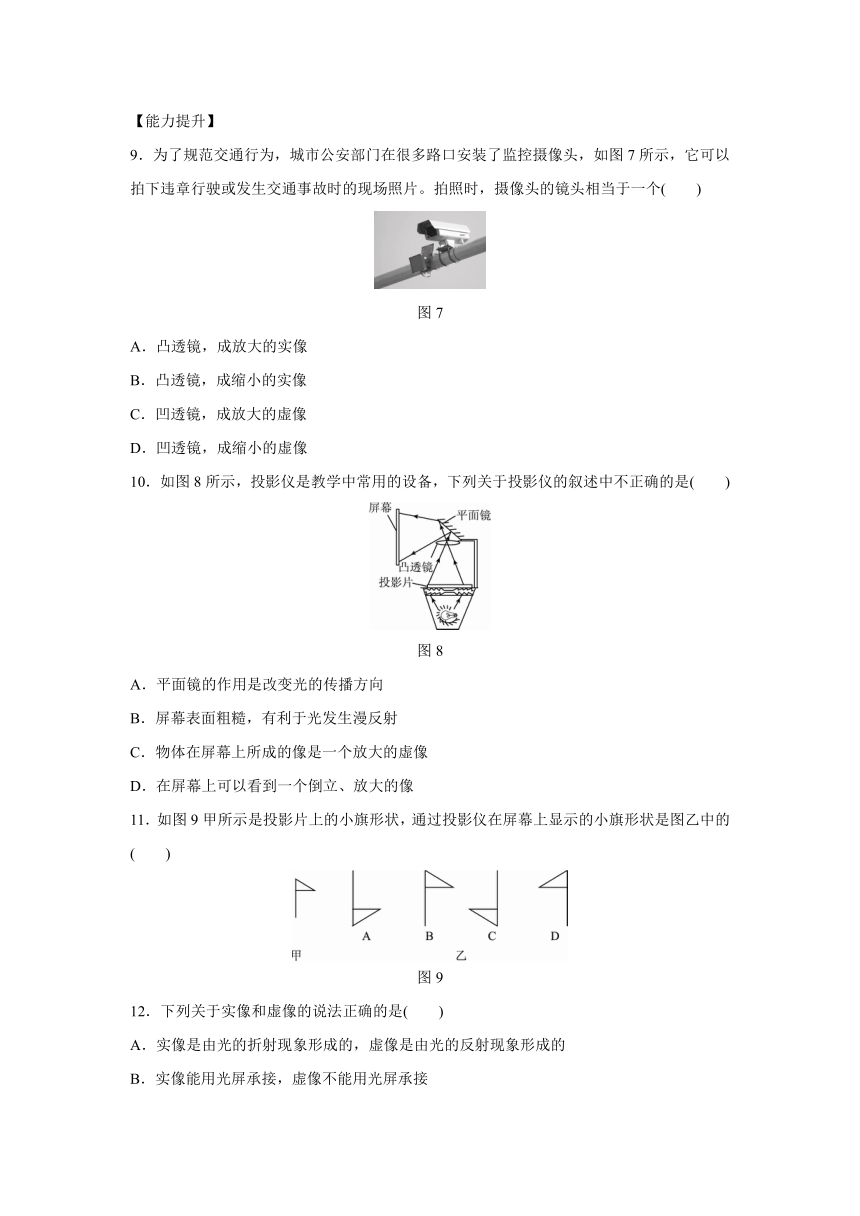

【能力提升】
9．为了规范交通行为，城市公安部门在很多路口安装了监控摄像头，如图7所示，它可以拍下违章行驶或发生交通事故时的现场照片。拍照时，摄像头的镜头相当于一个(　　)
图7
A．凸透镜，成放大的实像
B．凸透镜，成缩小的实像
C．凹透镜，成放大的虚像
D．凹透镜，成缩小的虚像
10．如图8所示，投影仪是教学中常用的设备，下列关于投影仪的叙述中不正确的是(　　)
图8
A．平面镜的作用是改变光的传播方向
B．屏幕表面粗糙，有利于光发生漫反射
C．物体在屏幕上所成的像是一个放大的虚像
D．在屏幕上可以看到一个倒立、放大的像
11．如图9甲所示是投影片上的小旗形状，通过投影仪在屏幕上显示的小旗形状是图乙中的(　　)
图9
12．下列关于实像和虚像的说法正确的是(　　)
A．实像是由光的折射现象形成的，虚像是由光的反射现象形成的
B．实像能用光屏承接，虚像不能用光屏承接
C．虚像是人的幻觉，光线并没有进入人眼，实像则相反
D．实像有放大的，也有缩小的，虚像一定是放大的
13．用水彩笔在磨砂电灯泡的侧面画一个你所喜欢的图案，然后接通电源，拿一个凸透镜在灯泡和白墙之间移动，下列情况不可能发生的是(　　)
A．能在墙上看到倒立、缩小的所画图案的像
B．能在墙上看到倒立、放大的所画图案的像
C．能在墙上看到正立、放大的所画图案的像
D．不能在墙上看到所画图案的像
14．常用体温计的刻度部分为三棱体，横截面如图10所示，其正面呈圆弧形，这样就能看清体温计内极细的水银柱，便于读数，这是因为圆弧形玻璃的作用相当于________，使我们能看到水银柱放大后的________(选填“实”或“虚”)像。
图10
15．如图11所示，通过智能手机的摄像头扫描二维码可快速获取网络信息，手机摄像头相当于一个________镜，此透镜对光有________(选填“会聚”或“发散”)作用，二维码图案通过手机镜头成________(选填“实”或“虚”)像。
图11
16．刘洋同学通过对物理知识的学习，知道放大镜就是________镜。在小组活动中，他用放大镜观察自己的手指(如图12甲所示)，看到手指______________像；再用放大镜观察远处的房屋(如图乙所示)，看到房屋______________像。(后两空均填像的正倒、缩放和虚实情况)
图12
考|　　题|　　展|　　示
17．[2020·郴州]物体放在凸透镜前适当位置能在光屏上得到一个清晰的像，若把光屏拿开，则(　　)
A．像还存在，但眼睛看不到
B．像还存在，眼睛从各个方向均能看到
C．像还存在，但眼睛只能在一定范围内看到
D．像不存在
18．[2020·齐齐哈尔]购物支付已进入“刷脸”时代，如图13所示，消费者结账时只需面对摄像头，经系统自动拍照、扫描等，确认相关信息后，即可迅速完成交易。“刷脸”支付过程中，摄像头相当于________(选填“凸”或“凹”)透镜，面部经摄像头成倒立、________(选填“缩小”“等大”或“放大”)的实像。
图13
答案
1．镜头　胶片　倒立　缩小　实
2．凸透镜　凸透镜　薄膜　薄膜　薄膜
3．倒立　放大　改变光的传播方向(或改变光路)
4．倒着　放大
5．凸透　正立　放大　
6．凸透镜(或放大镜)　虚
7．实　不能　虚　8.B
9．B　
[解析] 监控摄像头的原理和照相机相同，是利用凸透镜成倒立、缩小的实像的原理工作的。
10．C　11.C
12．B　
[解析] 光的折射可以产生实像，也可以产生虚像，故A选项不符合题意。
是否能用光屏承接是实像和虚像的重要区别，实像能用光屏承接，虚像不能用光屏承接，故B选项符合题意。
我们看到虚像和实像时，一定有光线进入人的眼睛，不是幻觉，故C选项不符合题意。
实像有放大、等大、缩小的，平面镜成的是等大的虚像，故D选项不符合题意。
13．C　
[解析] 利用凸透镜可以得到倒立、放大的实像，也可以得到倒立、缩小的实像，还可以得到正立、放大的虚像。当成正立、放大的虚像时，像和电灯泡在同侧，不能成像在白墙上。
14．凸透镜　虚　
[解析] 常用体温计的圆弧形玻璃相当于凸透镜，当物距小于焦距时，可以成正立、放大的虚像。
15．凸透　会聚　实　
16．凸透　正立、放大的虚　倒立、缩小的实
[解析] (1)放大镜是凸透镜，当用放大镜观察自己的手指时，此时手指在凸透镜的焦点之内，成正立、放大的虚像。
(2)若用凸透镜看远处的物体，此时物体在凸透镜的二倍焦距之外，所以成倒立、缩小的实像。
17．C　
[解析] 能用光屏承接的像是实像，它是由实际光线会聚而成的，撤去光屏，则会聚的光线仍会继续传播，眼睛只要在光的传播方向上就能看到。
18．凸　缩小　
[解析] 摄像头相当于一个凸透镜，当物体位于其二倍焦距以外时，成倒立、缩小的实像。
