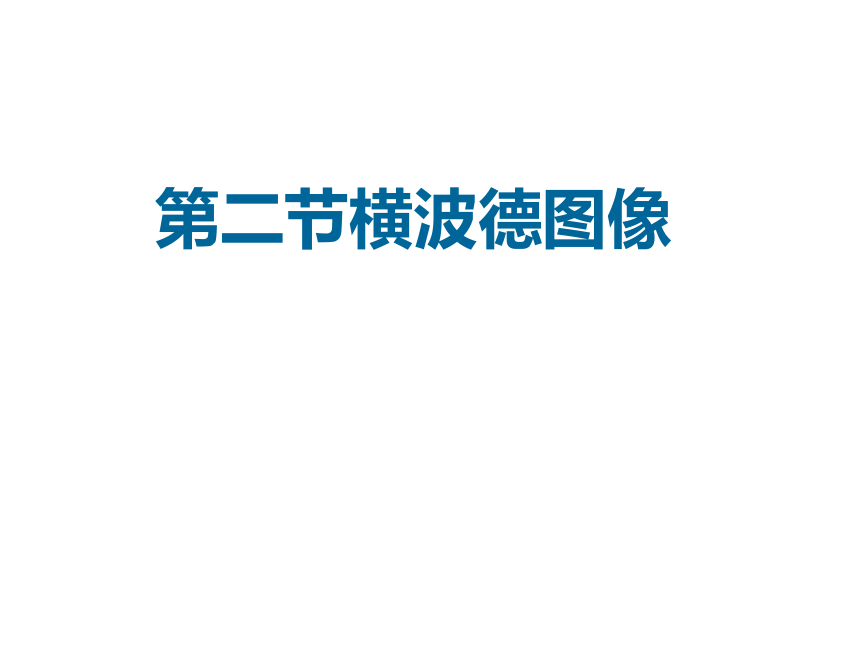

第二节横波德图像

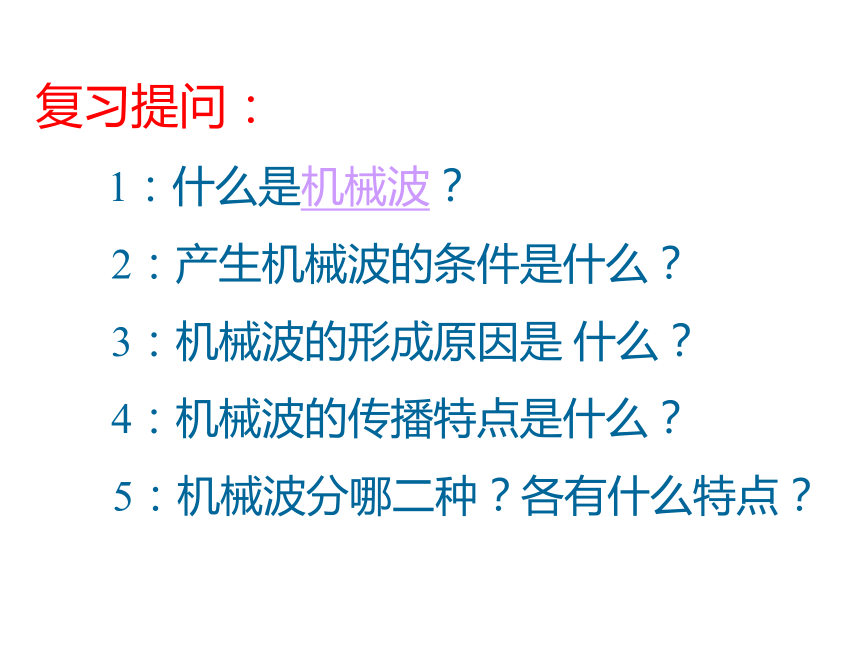

复习提问：
1：什么是机械波？
2：产生机械波的条件是什么？
3：机械波的形成原因是 什么？
4：机械波的传播特点是什么？
5：机械波分哪二种？各有什么特点？
印度洋海啸造成了巨大灾难，人类必须建立预警机制，防止悲剧重演！

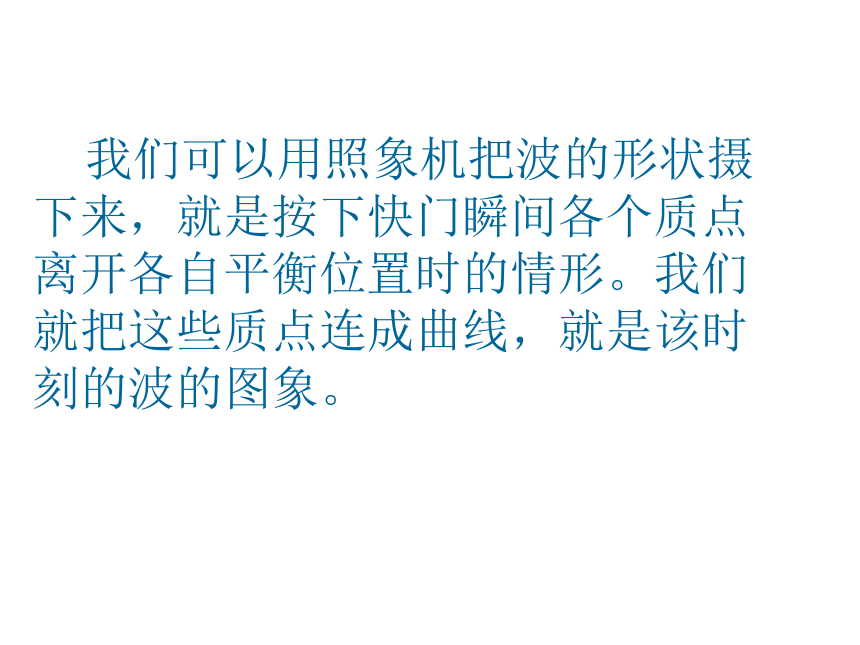

我们可以用照象机把波的形状摄下来，就是按下快门瞬间各个质点离开各自平衡位置时的情形。我们就把这些质点连成曲线，就是该时刻的波的图象。
Y
位移

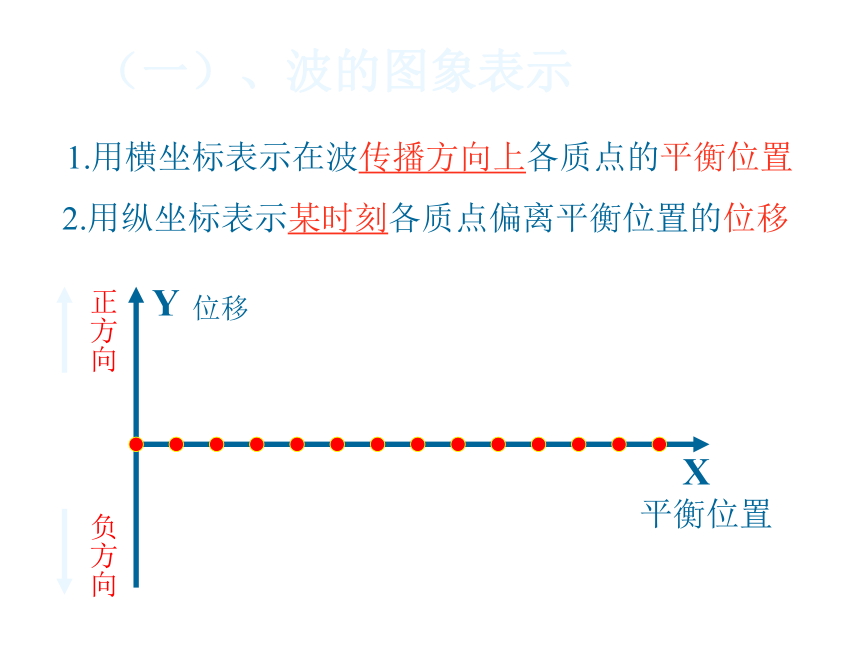

（一）、波的图象表示
1.用横坐标表示在波传播方向上各质点的平衡位置
2.用纵坐标表示某时刻各质点偏离平衡位置的位移
X
平衡位置
正方向
负方向
3.在XOY坐标平面上画出某时刻各质点偏离平衡位置的位移
Y
位移
X
平衡位置
O
4.波的图象的画法：
将某时刻各质点偏离平衡位置的位移矢量的末端用光滑的
曲线连接起来
横波的图象与形成横波的质点的分布形状相似，故波的图象又叫波形图或波形曲线。
横波的图象特点：
纵波的图象较为复杂,不再深入讨论。简谐波的图象是一条正弦或余弦曲线
（二）、波的图象物理意义:
表示介质中各质点在某一时刻偏离平衡位置的位移.
波的传播方向的双向性:
不指定波的传播方向,图象中波可能向x轴正向或负向传播.
周期性:
每经历一个(整数)周期,会出现完全相同的波形
从某种意义上讲，波的图象可以看作是“位移对空间的展开图”，即波的图象具有空间的周期性；同时每经过一个周期波就向前传播一个波长的距离，虽然不同时刻波的形状不同，但每隔一个周期又恢复原来的形状，所以波在时间上也具有周期性。
波具有空间周期性、时间周期性
（三）：简谐波：
1：什么是简谐波？
2：简谐波的波形图有什么特点？为什么会出现两种不同的波形？
3：简谐波的波源振动有什么特点？
4：简谐波的各个质点的周期和振幅有什么关系？
4. 图象中两相邻同相点间距离的含义
T
x
t
0
●振动图象
●波的图象
λ
y
x
0
