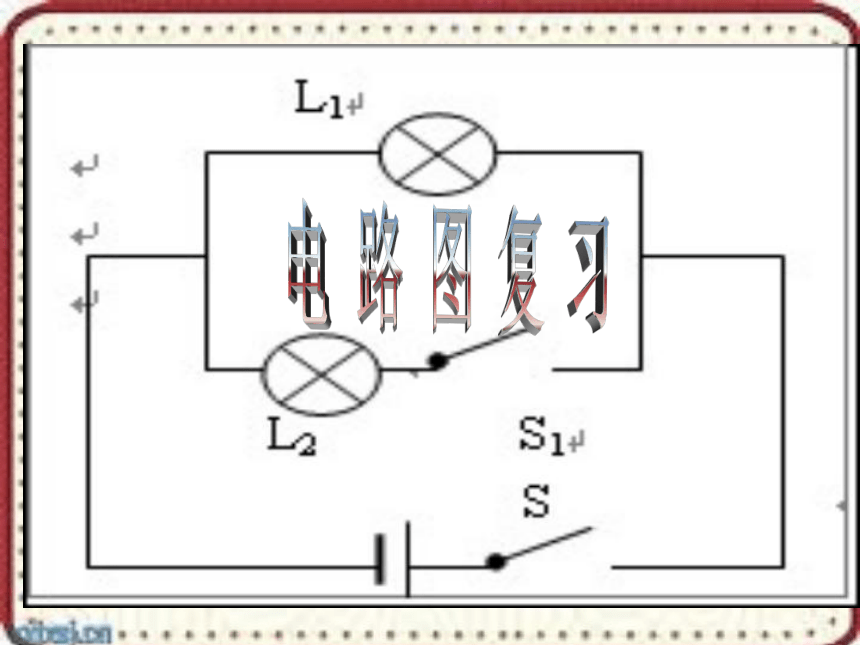

电路图训练

(共40张PPT)

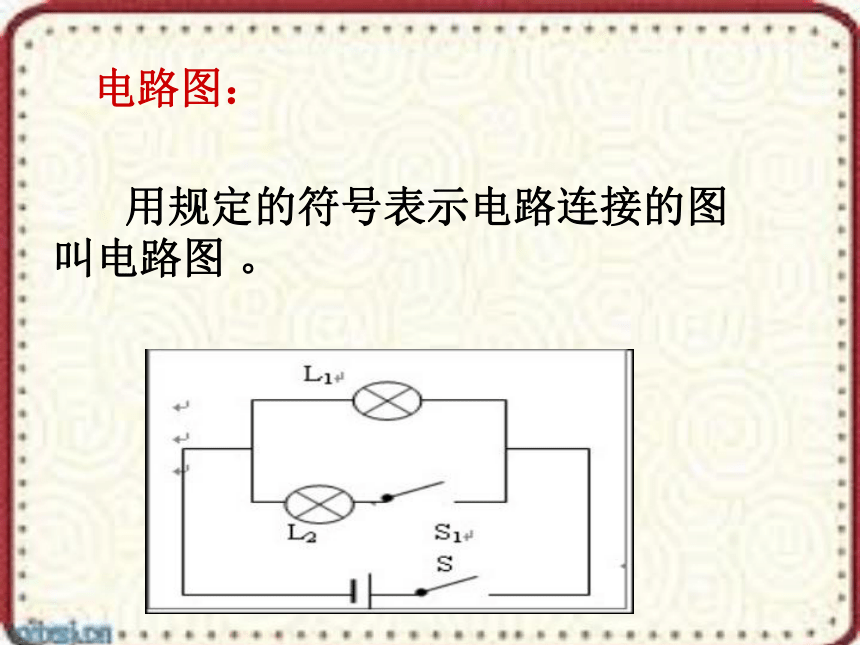

用规定的符号表示电路连接的图叫电路图 。
电路图：

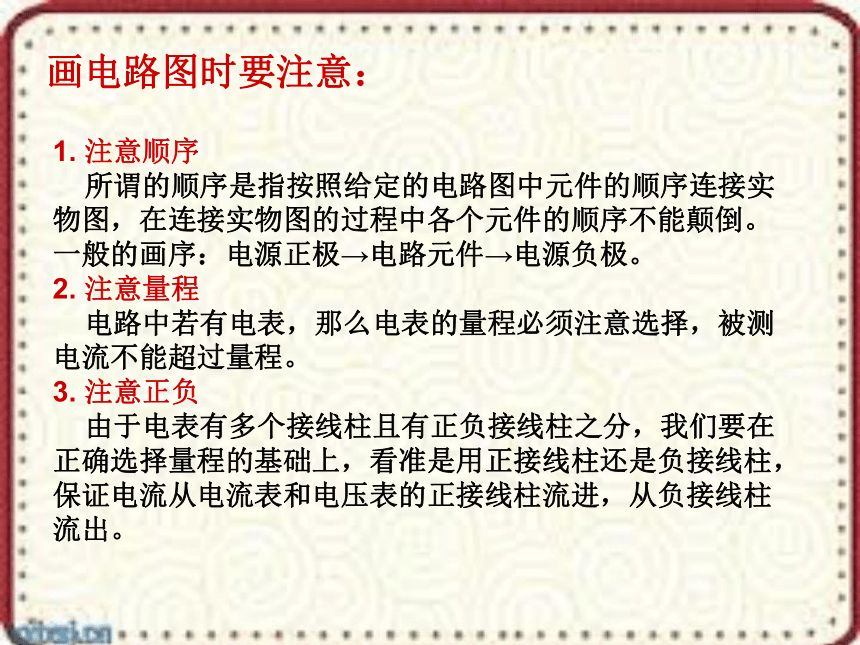

画电路图时要注意：
1. 注意顺序
所谓的顺序是指按照给定的电路图中元件的顺序连接实物图，在连接实物图的过程中各个元件的顺序不能颠倒。一般的画序：电源正极→电路元件→电源负极。
2. 注意量程
电路中若有电表，那么电表的量程必须注意选择，被测电流不能超过量程。
3. 注意正负
由于电表有多个接线柱且有正负接线柱之分，我们要在正确选择量程的基础上，看准是用正接线柱还是负接线柱，保证电流从电流表和电压表的正接线柱流进，从负接线柱流出。

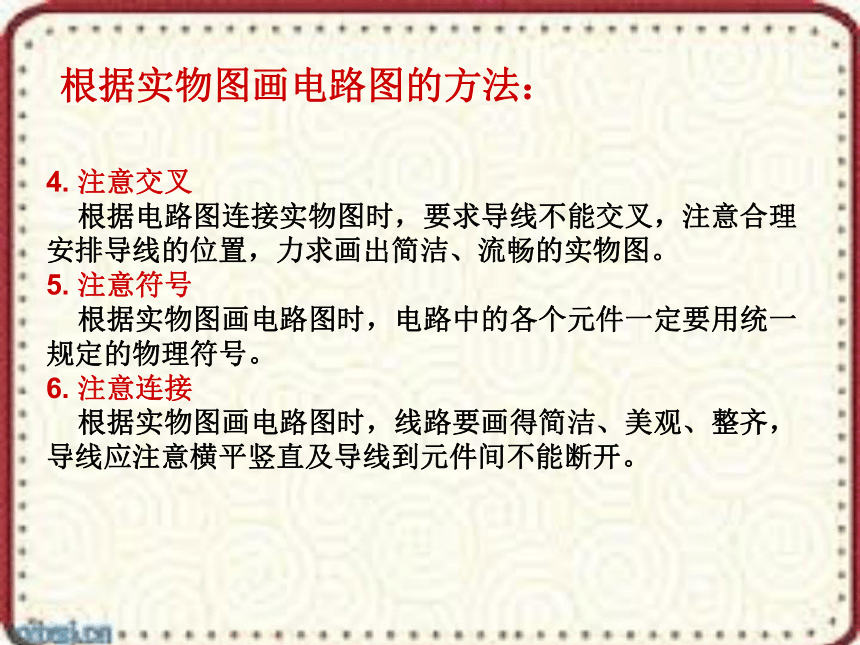

4. 注意交叉 根据电路图连接实物图时，要求导线不能交叉，注意合理安排导线的位置，力求画出简洁、流畅的实物图。
5. 注意符号 根据实物图画电路图时，电路中的各个元件一定要用统一规定的物理符号。
6. 注意连接 根据实物图画电路图时，线路要画得简洁、美观、整齐，导线应注意横平竖直及导线到元件间不能断开。
根据实物图画电路图的方法：
根据电路图连接实物图的方法是先串后并，即先按电流流向将电源与其中一支路连成串联电路，而后将其支路的元件并联在相应的两点间。

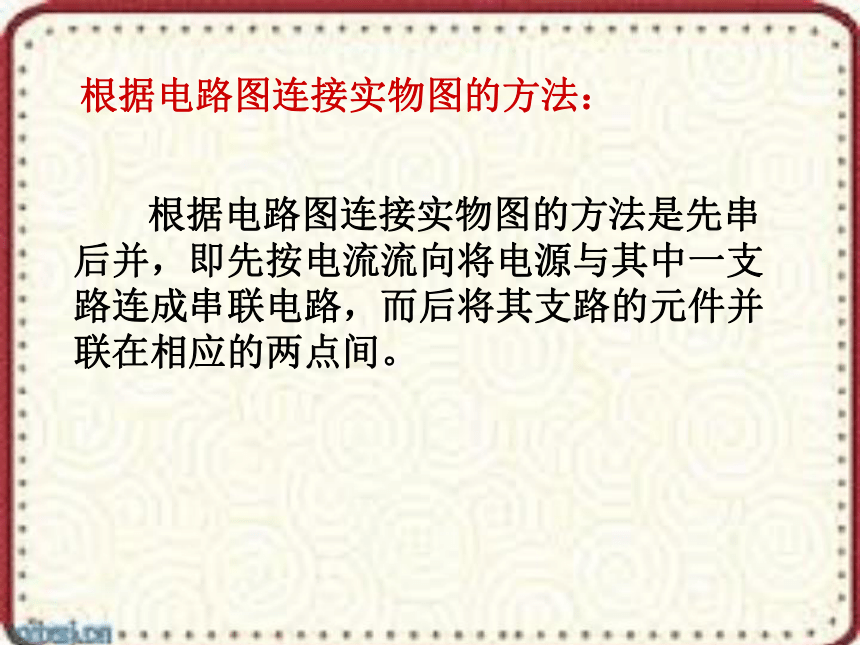

根据电路图连接实物图的方法：

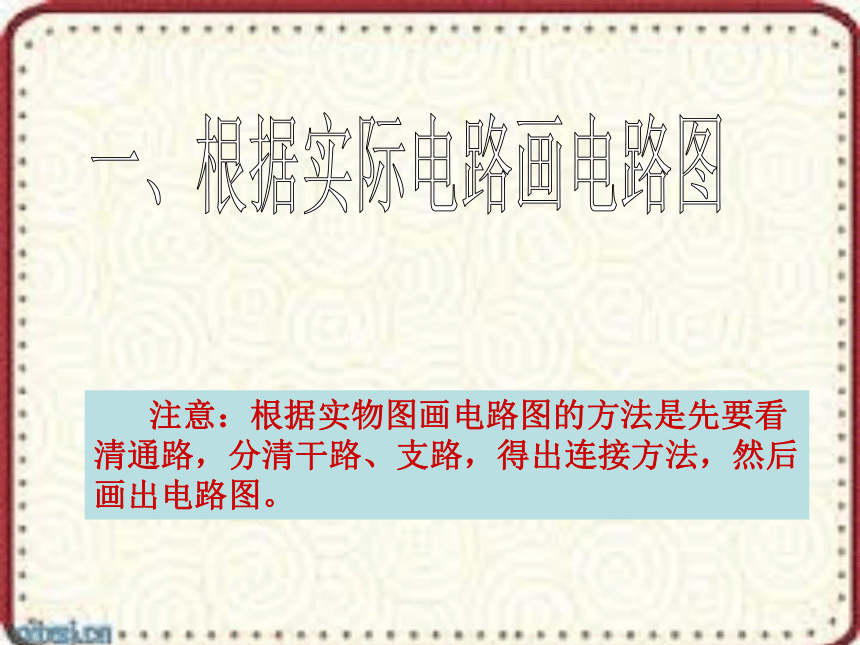

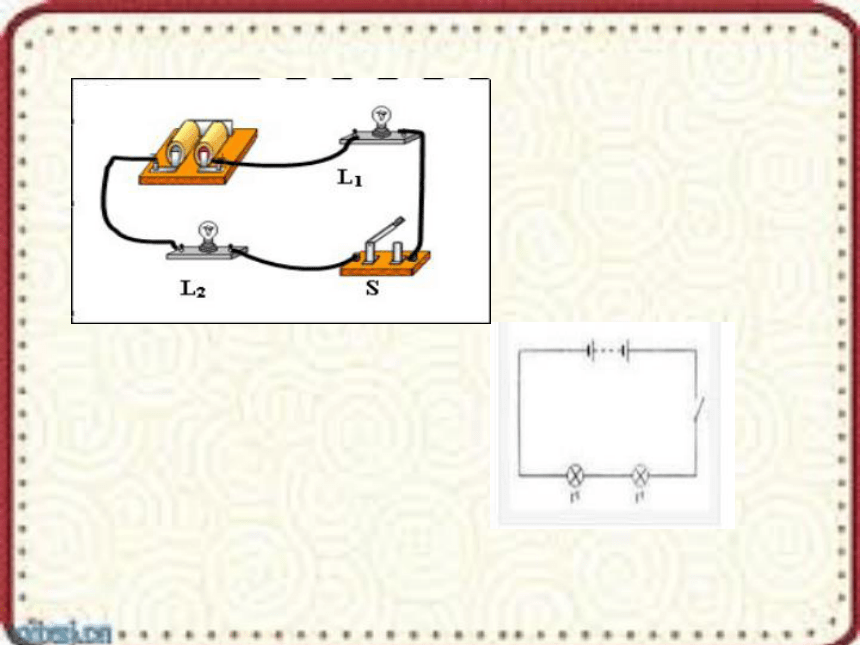

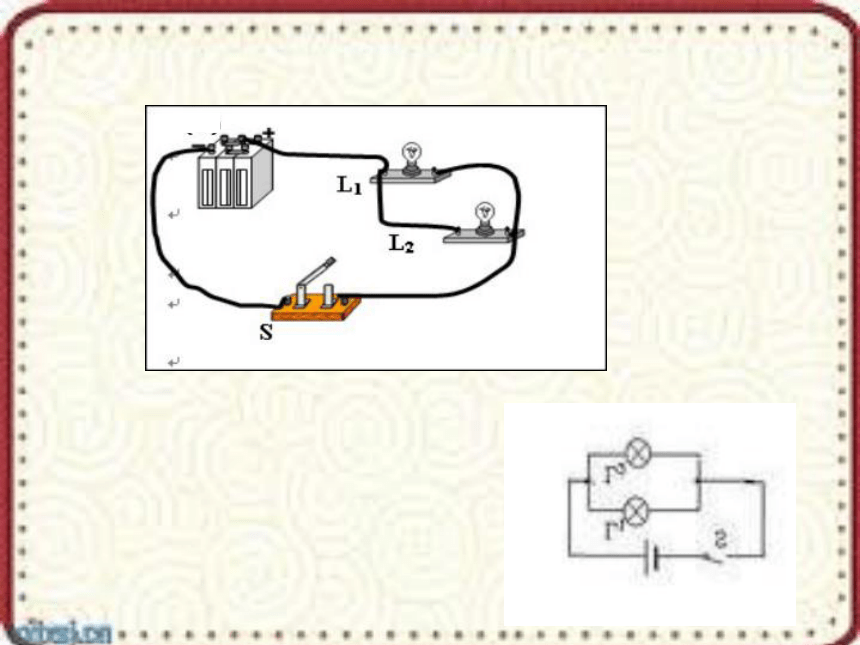

根据实物图画电路图的方法是先要看清通路，分清干路、支路，得出连接方法，然后画出电路图。

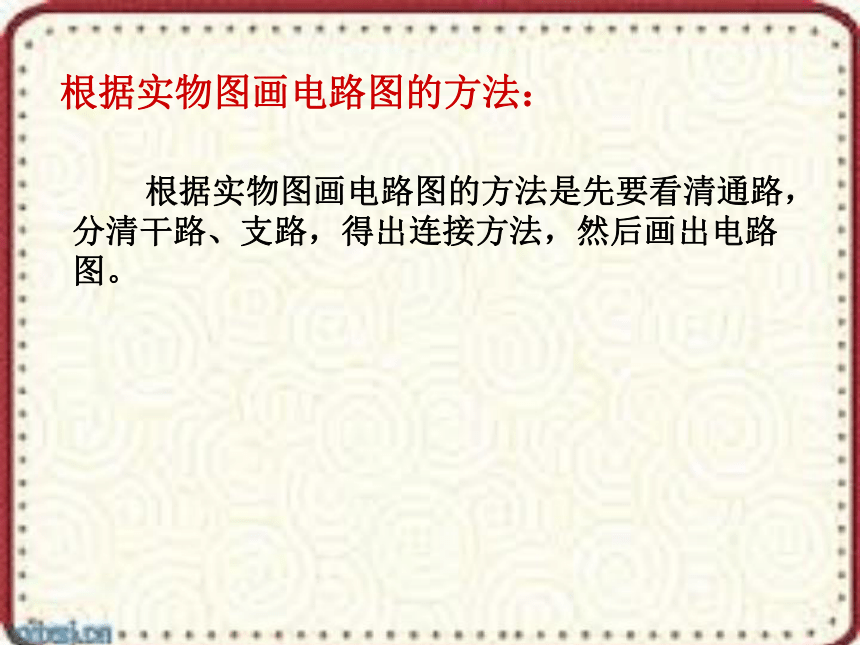

根据实物图画电路图的方法：
注意：根据实物图画电路图的方法是先要看清通路，分清干路、支路，得出连接方法，然后画出电路图。

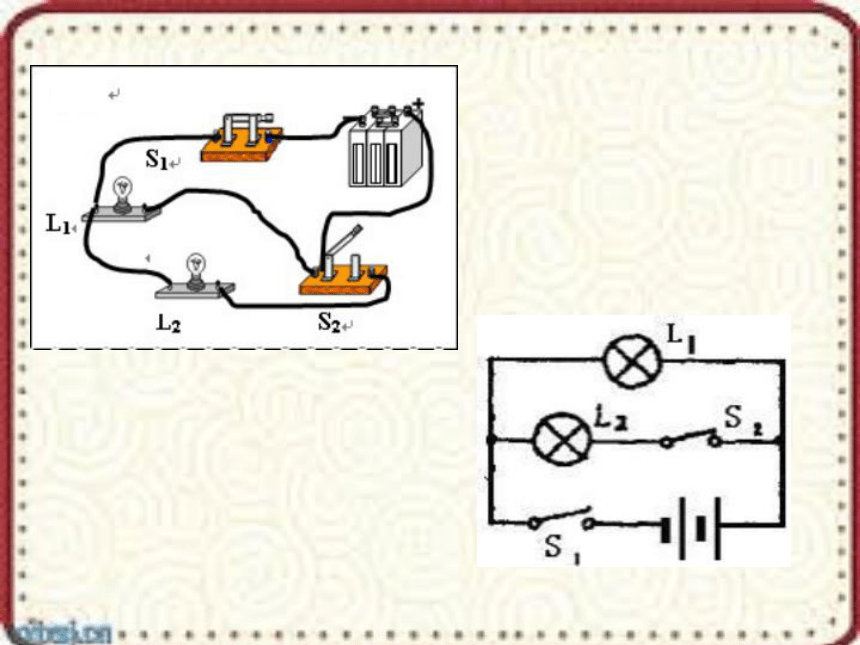

S2
S1

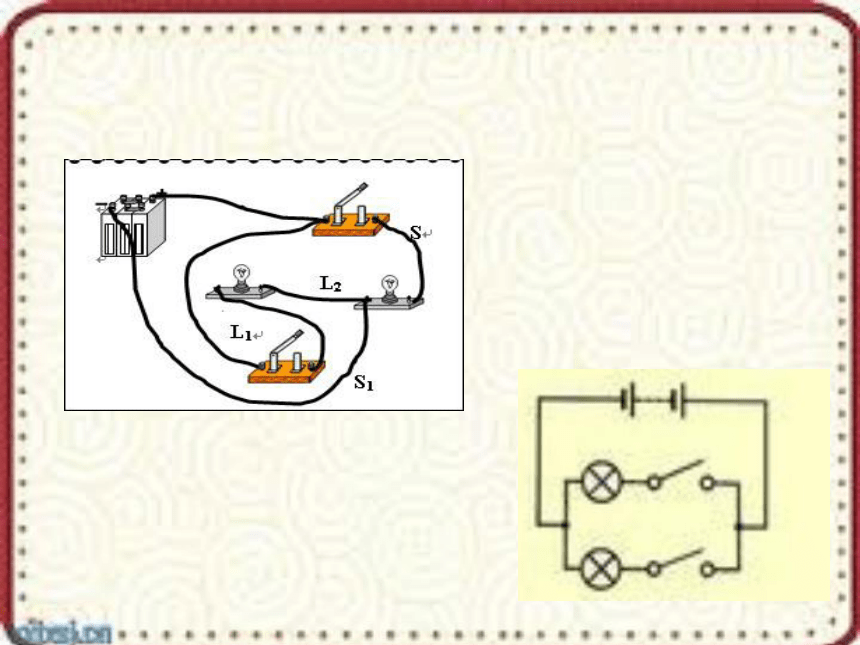

根据电路图连接实物图的方法是先串后并，即先按电流流向将电源与其中一支路连成串联电路，而后将其支路的元件并联在相应的两点间。
请在图中的两个虚线框内，选填 “电源”和 “开关”的，并满足当开关都闭合时两灯组成并联电路。
电源
开关
请把图中的电路元件连成电路图。要求：S1只控制L1，S2控制干路。

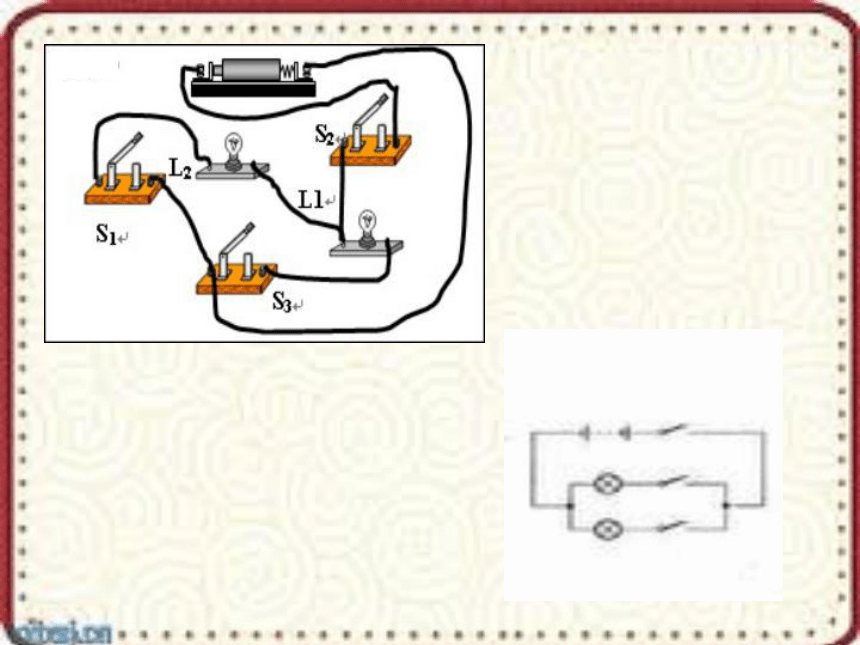

1、在图1所示的电路中，当开关S2、S3闭合，S1断开时，灯L1、L2是______联，当S2、S3断开，S1闭合时，L1、L2是______联。当S2断开，S1、S3闭合时，灯______亮，当S1、S2闭合时，会发生______
并联
串联
L1
短路
2、在如图所示的电路中，闭合开关后将出现
（填“通路”、“开路”或“短路”），要使电路中两灯串联，只要拆除导线 ；要使电路中两灯并联，只要将导线 接到 。
A
B
C
D
a
b
c
d
短路
C
B右端
C
3、中考期间某考场保密室有两把不同的钥匙，分别由两名保密工作人员保管，只有当两把钥匙都插入钥匙孔（相当于闭合开关）电动门才会打开，单独使用某一把钥匙不能使门打开．图中符合要求的电路是（ ）
A
4、为保证司乘人员的安全，轿车上设有安全带未系提示系统。当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭。下列设计最合理的电路图是（ ）
B
A B C D
图5
M
L
S2
S1
S1
M
S2
L
S2
M
S1
L
M
S2
S1
L
5、某种电脑键盘清洁器有两个开关，开关S1只控制照明用的小灯泡L，开关S2只控制吸尘用的电动机M。在图5所示的四个电路图中，符合上述要求的是（ ）
D
图2
6、保密室有两道门，只要有一道门没有关上（相当于一个开关断开），值班室内的指示灯就会发光报警。如图2所示的四个电路图中，能体现该装置工作原理的是（ ）
B
7、如图所示的电路中，闭合开关后两盏灯都可能发光的是( )
图3
A．只闭合开关S1
B．只闭合开关S2
C．只闭合开关S1、S2
D．开关S1、S2、S3都闭合
B
8、如图所示电路中，当两个开关都闭合时，关于电灯和电铃的工作状态分析正确的是（ ）
A．电灯亮，电铃响
B．电灯亮，电铃不响
C．电灯不亮，电铃响
D．电灯不亮，电铃不响
B
9、如下图所示，四个电路图中与右边实物图对应的是（ ）
S
A
S
B
S
C
S
D
图3
C
10、 图中所示是一个简易“选答器”．一个问题有两个可选择的答案(a)和(b)，与它们对应的灯分别由两个按钮（开关）控制，选择哪一个答案就按下哪一个按钮，对应的灯就亮，那么图2所示各电路图中符合要求的是（ ）
C
11、如图所示，当闭合开关S后看到灯L1发光，灯L2不发光，则可能的原因是（ ）
A. 灯L1断路 B. 灯L1短路
C. 灯L2断路 D. 灯L2短路
C
