人教版物理九年级同步训练 18.3.2 测量小灯泡的电功率（含答案）

中小学教育资源及组卷应用平台

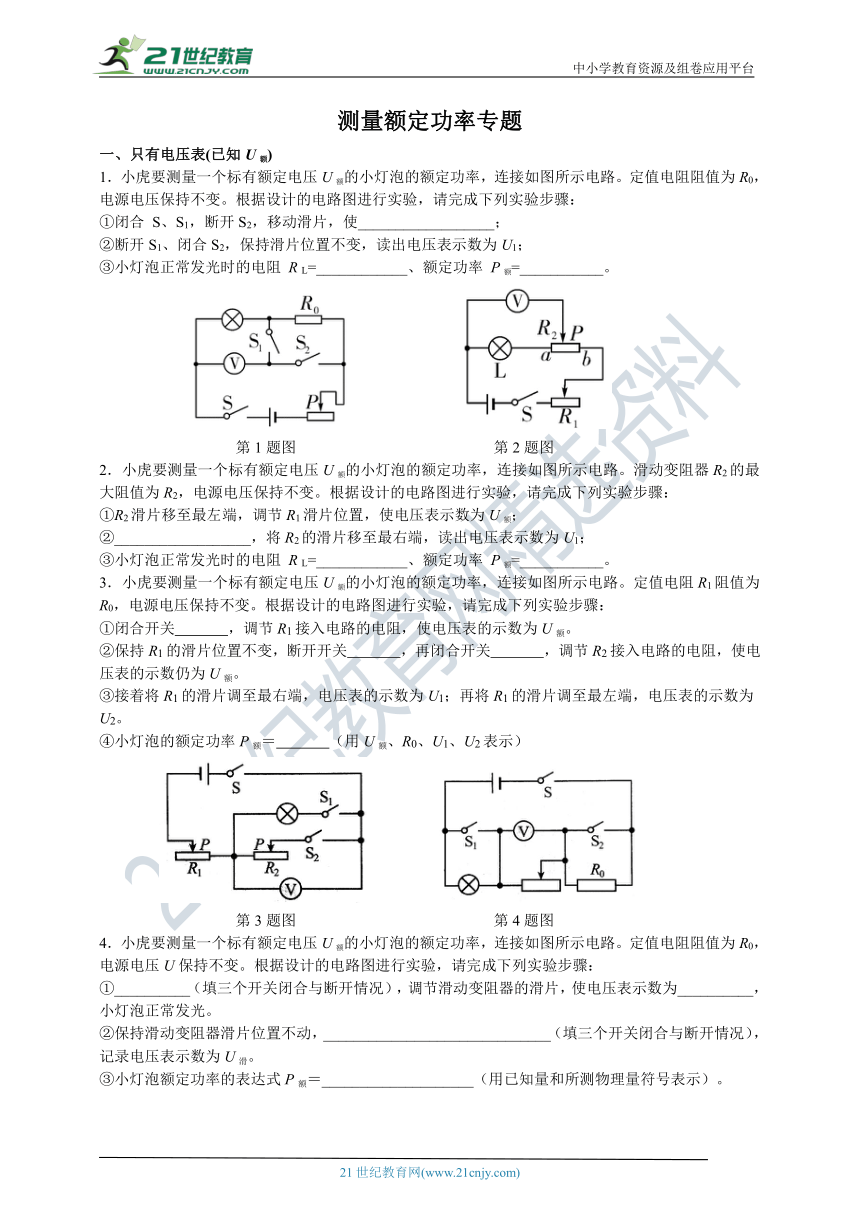

测量额定功率专题
一、只有电压表(已知U额)
．小虎要测量一个标有额定电压U额的小灯泡的额定功率，连接如图所示电路。定值电阻阻值为R0，电源电压保持不变。根据设计的电路图进行实验，请完成下列实验步骤：
①闭合
S、S1，断开S2，移动滑片，使__________________；
②断开S1、闭合S2，保持滑片位置不变，读出电压表示数为U1；
③小灯泡正常发光时的电阻
R
L=____________、额定功率
P额=___________。
第1题图
第2题图
．小虎要测量一个标有额定电压U额的小灯泡的额定功率，连接如图所示电路。滑动变阻器R2的最大阻值为R2，电源电压保持不变。根据设计的电路图进行实验，请完成下列实验步骤：
①R2滑片移至最左端，调节R1滑片位置，使电压表示数为U额；
②__________________，将R2的滑片移至最右端，读出电压表示数为U1；
③小灯泡正常发光时的电阻
R
L=____________、额定功率
P额=___________。
．小虎要测量一个标有额定电压U额的小灯泡的额定功率，连接如图所示电路。定值电阻R1阻值为R0，电源电压保持不变。根据设计的电路图进行实验，请完成下列实验步骤：
①闭合开关　
　，调节R1接入电路的电阻，使电压表的示数为U额。
②保持R1的滑片位置不变，断开开关　
　，再闭合开关　
　，调节R2接入电路的电阻，使电压表的示数仍为U额。
③接着将R1的滑片调至最右端，电压表的示数为U1；再将R1的滑片调至最左端，电压表的示数为U2。
④小灯泡的额定功率P额＝　
　（用U额、R0、U1、U2表示）
第3题图
第4题图
．小虎要测量一个标有额定电压U额的小灯泡的额定功率，连接如图所示电路。定值电阻阻值为R0，电源电压U保持不变。根据设计的电路图进行实验，请完成下列实验步骤：
①__________（填三个开关闭合与断开情况），调节滑动变阻器的滑片，使电压表示数为__________，小灯泡正常发光。
②保持滑动变阻器滑片位置不动，______________________________（填三个开关闭合与断开情况），记录电压表示数为U滑。
③小灯泡额定功率的表达式P额＝____________________（用已知量和所测物理量符号表示）。

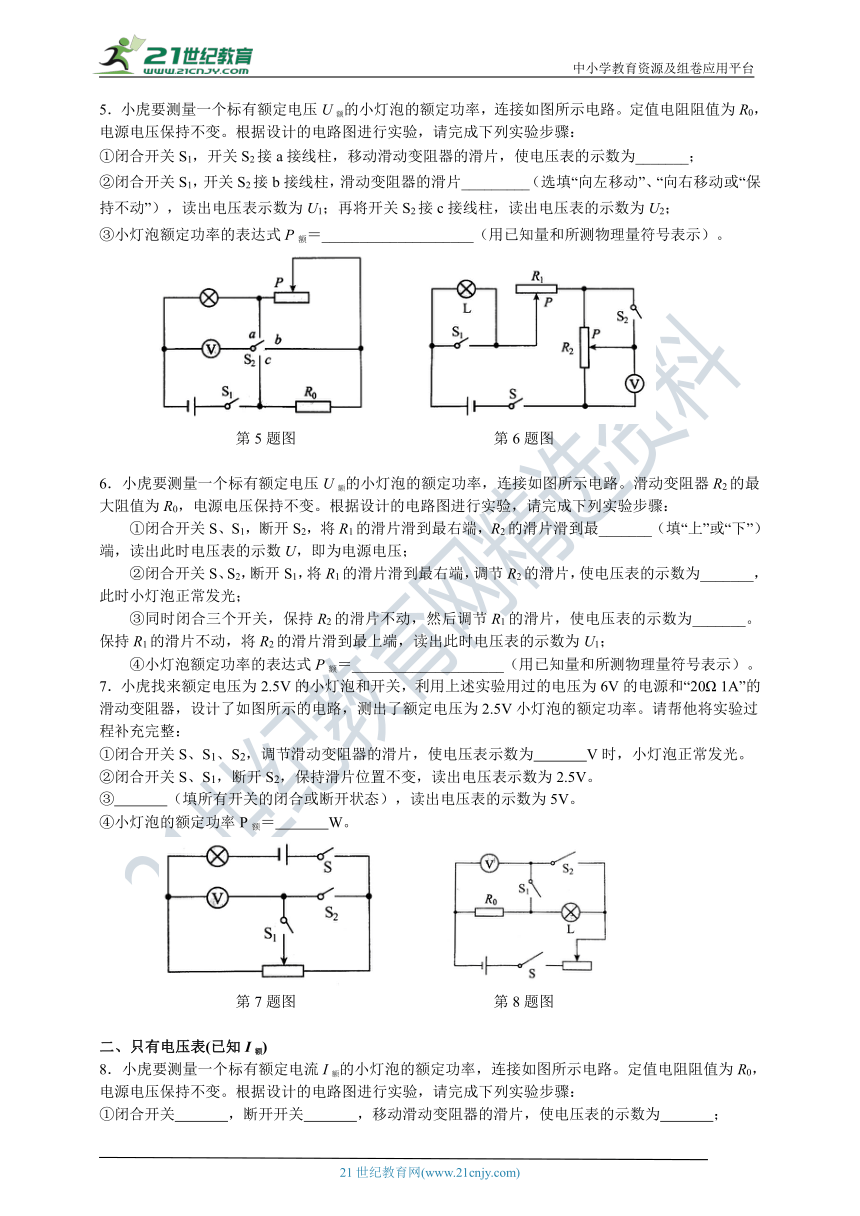

．小虎要测量一个标有额定电压U额的小灯泡的额定功率，连接如图所示电路。定值电阻阻值为R0，电源电压保持不变。根据设计的电路图进行实验，请完成下列实验步骤：
①闭合开关S1，开关S2接a接线柱，移动滑动变阻器的滑片，使电压表的示数为_______；
②闭合开关S1，开关S2接b接线柱，滑动变阻器的滑片_________（选填“向左移动”、“向右移动或“保持不动”），读出电压表示数为U1；再将开关S2接c接线柱，读出电压表的示数为U2；
③小灯泡额定功率的表达式P额＝____________________（用已知量和所测物理量符号表示）。
第5题图
第6题图
．小虎要测量一个标有额定电压U额的小灯泡的额定功率，连接如图所示电路。滑动变阻器R2的最大阻值为R0，电源电压保持不变。根据设计的电路图进行实验，请完成下列实验步骤：
①闭合开关S、S1，断开S2，将R1的滑片滑到最右端，R2的滑片滑到最_______（填“上”或“下”）端，读出此时电压表的示数U，即为电源电压；
②闭合开关S、S2，断开S1，将R1的滑片滑到最右端，调节R2的滑片，使电压表的示数为_______，此时小灯泡正常发光；
③同时闭合三个开关，保持R2的滑片不动，然后调节R1的滑片，使电压表的示数为_______。保持R1的滑片不动，将R2的滑片滑到最上端，读出此时电压表的示数为U1；
④小灯泡额定功率的表达式P额＝____________________（用已知量和所测物理量符号表示）。
．小虎找来额定电压为2.5V的小灯泡和开关，利用上述实验用过的电压为6V的电源和“20Ω
1A”的滑动变阻器，设计了如图所示的电路，测出了额定电压为2.5V小灯泡的额定功率。请帮他将实验过程补充完整：
①闭合开关S、S1、S2，调节滑动变阻器的滑片，使电压表示数为　
　V时，小灯泡正常发光。
②闭合开关S、S1，断开S2，保持滑片位置不变，读出电压表示数为2.5V。
③　
　（填所有开关的闭合或断开状态），读出电压表的示数为5V。
④小灯泡的额定功率P额＝　
　W。
第7题图
第8题图
二、只有电压表(已知I额)
．小虎要测量一个标有额定电流I额的小灯泡的额定功率，连接如图所示电路。定值电阻阻值为R0，电源电压保持不变。根据设计的电路图进行实验，请完成下列实验步骤：
①闭合开关　
　，断开开关　
　，移动滑动变阻器的滑片，使电压表的示数为　
　；

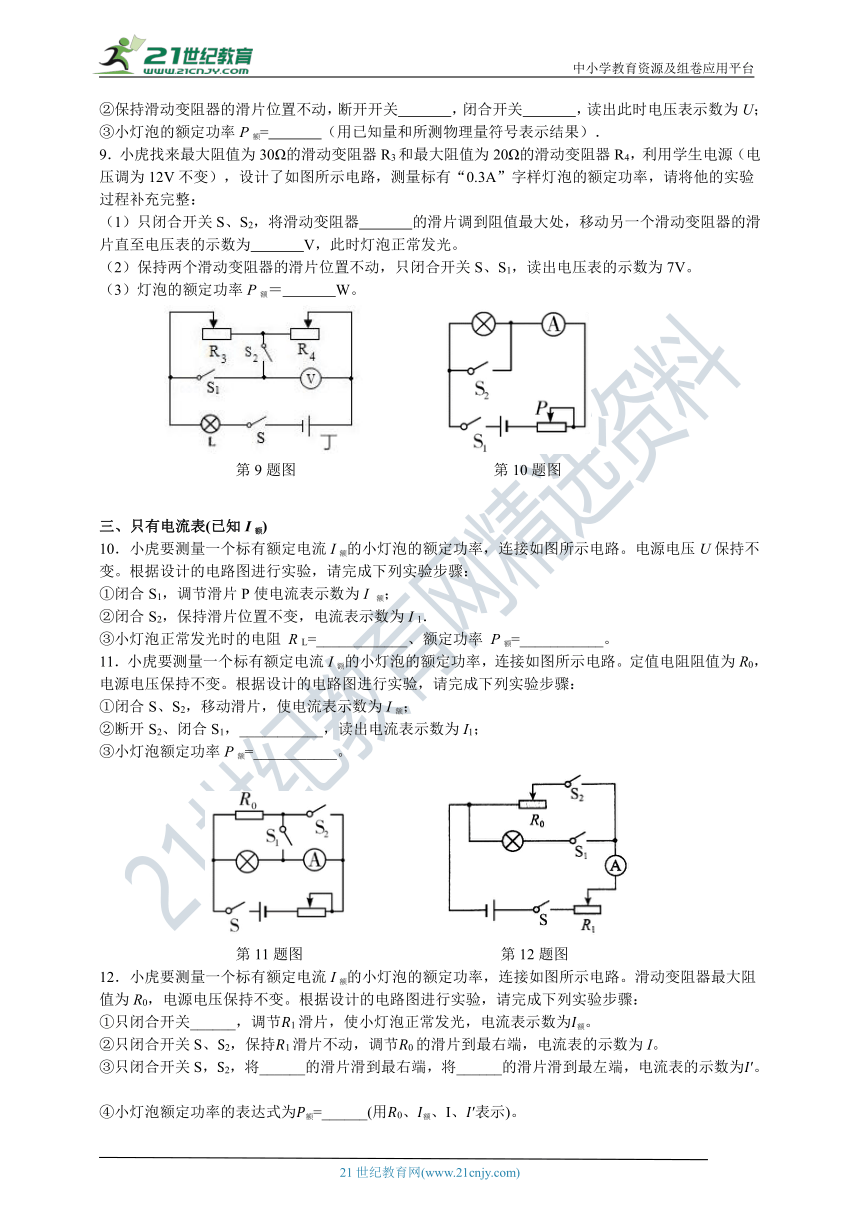

②保持滑动变阻器的滑片位置不动，断开开关　
　，闭合开关　
　，读出此时电压表示数为U；
③小灯泡的额定功率P额=　
　（用已知量和所测物理量符号表示结果）．
．小虎找来最大阻值为30Ω的滑动变阻器R3和最大阻值为20Ω的滑动变阻器R4，利用学生电源（电压调为12V不变），设计了如图所示电路，测量标有“0.3A”字样灯泡的额定功率，请将他的实验过程补充完整：
（1）只闭合开关S、S2，将滑动变阻器　
　的滑片调到阻值最大处，移动另一个滑动变阻器的滑片直至电压表的示数为　
　V，此时灯泡正常发光。
（2）保持两个滑动变阻器的滑片位置不动，只闭合开关S、S1，读出电压表的示数为7V。
（3）灯泡的额定功率P额＝　
　W。
第9题图
第10题图
三、只有电流表(已知I额)
．小虎要测量一个标有额定电流I额的小灯泡的额定功率，连接如图所示电路。电源电压U保持不变。根据设计的电路图进行实验，请完成下列实验步骤：
①闭合S1，调节滑片P使电流表示数为I
额；
②闭合S2，保持滑片位置不变，电流表示数为I
1．
③小灯泡正常发光时的电阻
R
L=____________、额定功率
P额=___________。
．小虎要测量一个标有额定电流I额的小灯泡的额定功率，连接如图所示电路。定值电阻阻值为R0，电源电压保持不变。根据设计的电路图进行实验，请完成下列实验步骤：
①闭合S、S2，移动滑片，使电流表示数为I额；
②断开S2、闭合S1，___________，读出电流表示数为I1；
③小灯泡额定功率P额=___________。
第11题图
第12题图
．小虎要测量一个标有额定电流I额的小灯泡的额定功率，连接如图所示电路。滑动变阻器最大阻值为R0，电源电压保持不变。根据设计的电路图进行实验，请完成下列实验步骤：
①只闭合开关______，调节?1滑片，使小灯泡正常发光，电流表示数为?额。
②只闭合开关S、S2，保持?1滑片不动，调节?0的滑片到最右端，电流表的示数为I。?
③只闭合开关S，S2，将______的滑片滑到最右端，将______的滑片滑到最左端，电流表的示数为?′。?
④小灯泡额定功率的表达式为?额=______(用?0、?额、I、?′表示)。
．小虎要测量一个标有额定电流I额的小灯泡的额定功率，连接如图所示电路。滑动变阻器最大阻值为R1，电源电压保持不变。根据设计的电路图进行实验，请完成下列实验步骤：
①按电路图连接电路；
②闭合开关
，移动R1滑片，使电流表的示数为I额，小灯泡正常发光；
③闭合开关
，保持R1滑片位置不动，移动R2滑片使电流表的示数为I额；
④保持滑
片位置不动，将另一个滑动变阻器滑片移到最左端，电流表的示数为I1，再将此滑动变阻器的滑片移到最右端，电流表的示数为I2；
⑤小灯泡额定功率的表达式为P额=
。（用I额、I1
、I2、R1表示）
第13题图
第14题图
．小虎要测量一个标有额定电流I额的小灯泡的额定功率，连接如图所示电路。定值电阻阻值为R0，电源电压保持不变。根据设计的电路图进行实验，请完成下列实验步骤：
①将丁图中的开关______
(填“S1”或“
S2”)和电流表互换位置，并将开关S和该开关闭合，另一个开关断开，调节滑动变阻器的滑片，使电流表的示数为______，小灯泡正常发光；
②保持滑动变阻器滑片的位置不变，断开与电流表互换位置的开关，闭合开关S和另一个开关，读出电流表的示数为I；
③小灯泡额定功率的表达式：P额=_______。(用符号或数值表示均可)
四、只有电流表(已知U额)

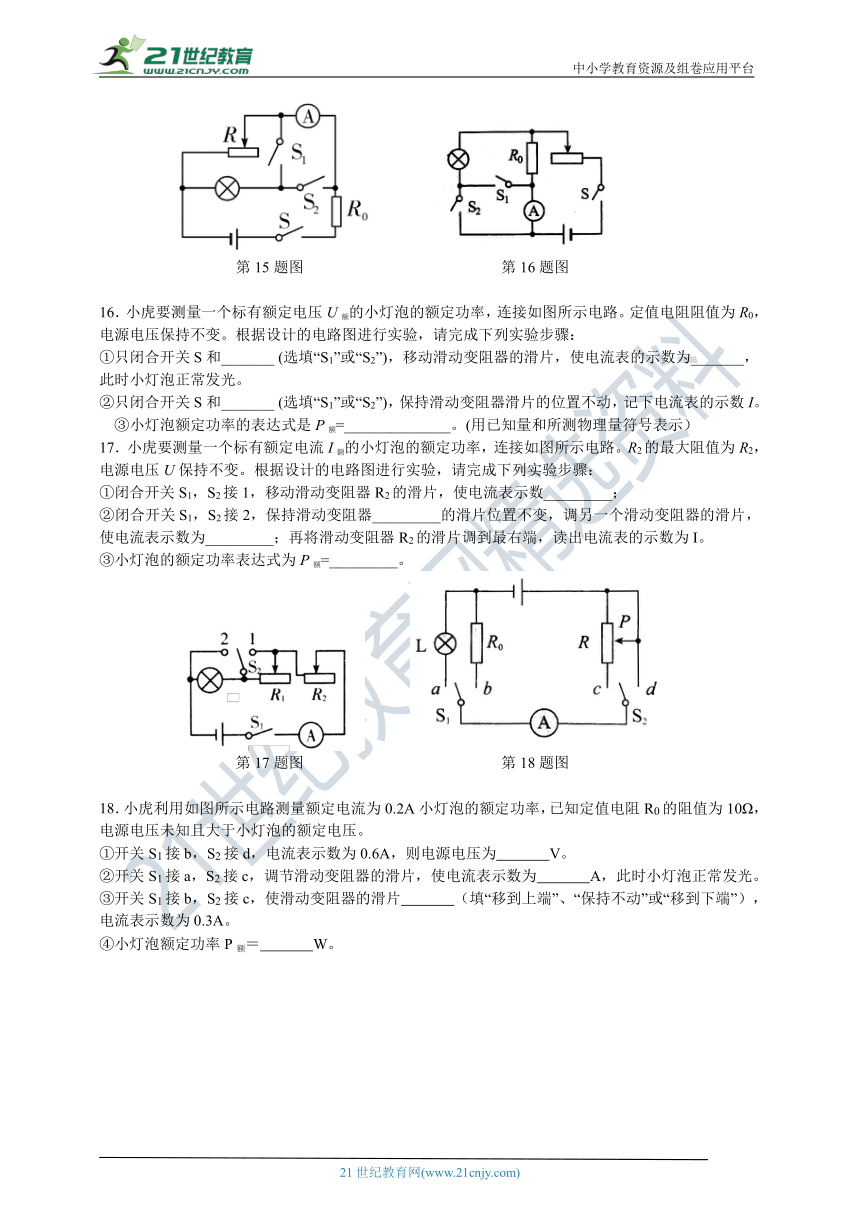

．小虎要测量一个标有额定电压U额的小灯泡的额定功率，连接如图所示电路。定值电阻阻值为R0，电源电压U保持不变。根据设计的电路图进行实验，请完成下列实验步骤：
①只闭合开关
S、S1，移动滑片，使电流表示数为_______（用字母表示），小灯泡正常发光；
②只闭合开关
S、S2，使滑片_______（选填“向左移”
“保持不动”或“向右移”），读出电流表的示数为I；
③小灯③泡额定功率的表达式：P额=_______。(用符号或数值表示均可)
第15题图
第16题图
．小虎要测量一个标有额定电压U额的小灯泡的额定功率，连接如图所示电路。定值电阻阻值为R0，电源电压保持不变。根据设计的电路图进行实验，请完成下列实验步骤：
①只闭合开关S和_______
(选填“S1”或“S2”)，移动滑动变阻器的滑片，使电流表的示数为_______，此时小灯泡正常发光。?
②只闭合开关S和_______
(选填“S1”或“S2”)，保持滑动变阻器滑片的位置不动，记下电流表的示数I。?
③小灯泡额定功率的表达式是P额=______________。(用已知量和所测物理量符号表示）
．小虎要测量一个标有额定电流I额的小灯泡的额定功率，连接如图所示电路。R2的最大阻值为R2，电源电压U保持不变。根据设计的电路图进行实验，请完成下列实验步骤：
①闭合开关S1，S2接1，移动滑动变阻器R2的滑片，使电流表示数_________；
②闭合开关S1，S2接2，保持滑动变阻器_________的滑片位置不变，调另一个滑动变阻器的滑片，使电流表示数为_________；再将滑动变阻器R2的滑片调到最右端，读出电流表的示数为I。
③小灯泡的额定功率表达式为P额=_________。
第17题图
第18题图
．小虎利用如图所示电路测量额定电流为0.2A小灯泡的额定功率，已知定值电阻R0的阻值为10Ω，电源电压未知且大于小灯泡的额定电压。
①开关S1接b，S2接d，电流表示数为0.6A，则电源电压为　
　V。
②开关S1接a，S2接c，调节滑动变阻器的滑片，使电流表示数为　
　A，此时小灯泡正常发光。
③开关S1接b，S2接c，使滑动变阻器的滑片　
　（填“移到上端”、“保持不动”或“移到下端”），电流表示数为0.3A。
④小灯泡额定功率P额＝　
　W。
测量额定功率参考答案
．电压表示数为U额；U额R0/(U1－U额)；(U1－U额)U额/R0
．保持R1滑片位置不变；U额R2/(U1－U额)；(U1－U额)U额/R2
．S1；S1；S2；U额2(U1－U2)
/U2R0
．①闭合S、S2，断开S1；(U－U额)②闭合S、S1，断开S2；③
U额
(U－U额)
(U－U滑)
/U滑R0
．U额；保持不动；(U2－U1)U额/R0
．上；U－U额；U－U额；U额2
U1/(U－U1)R0
．①3.5；③闭合开关S、S2，断开S1；④0.875。
．①S、S1；S2；I额R0；②S1；S2；（U﹣I额R0）I额
．（1）R4；6；（3）1.5
．
U(I
1－I额)/I额I1；UI额(I
1－I额)/
I1
．保持滑片位置不变；（I1－I额）I额R0
．S，S1；?0；?1
；?额2(?′?0/
?额—(?′?0—??0)/I)
．②S1
③S2、断开S1
④R2
⑤I额2
．①S2
；
I额
③I额(I—I额)
R0
．(U－U额)/R0；保持不动；[(U－U额)/R0－I
]U额
．①S2；U额/R0；②S1；③U额(I—U额/R0)
．I额
；
R2
；
I额
；
I额2(U/I-R2)
．①6；②0.2；③保持不动；④0.8。
