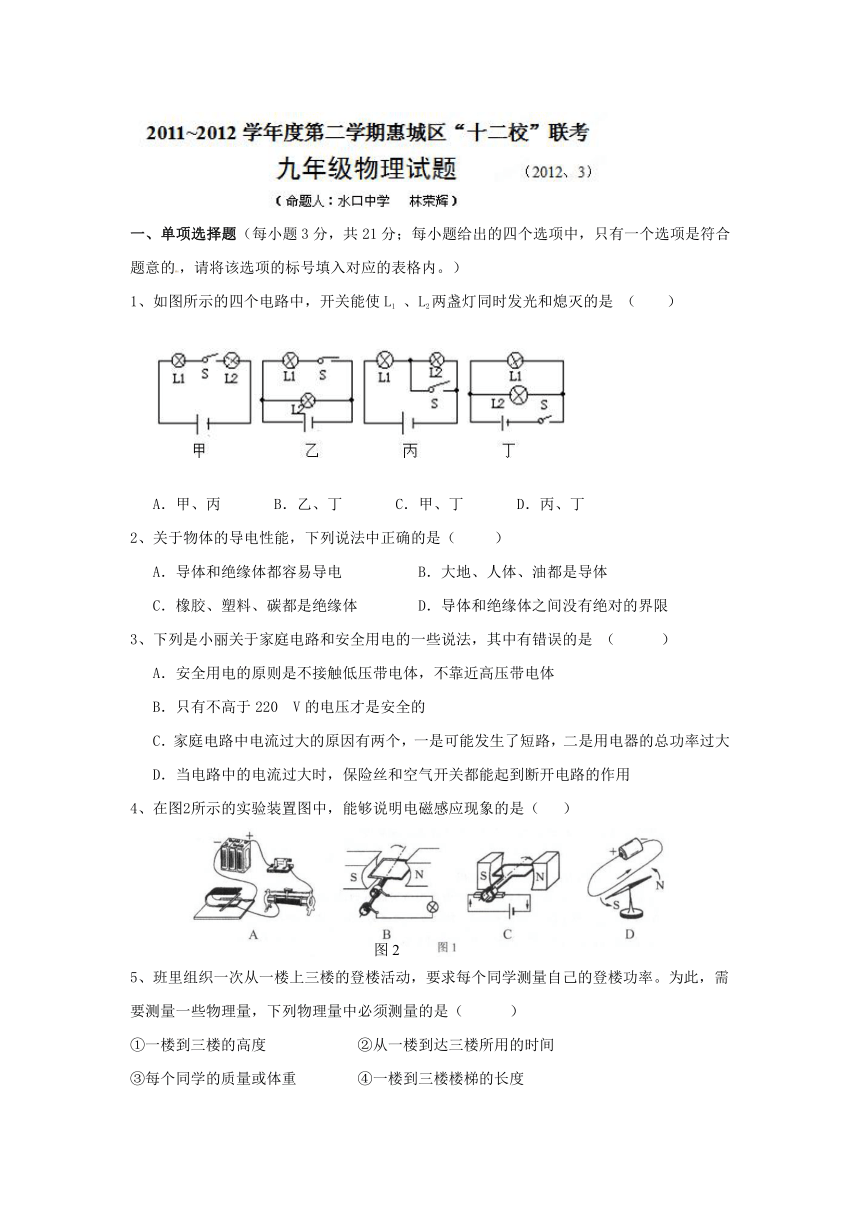

广东省惠州市惠城区十二校2012届九年级下学期联考试题（物理）

一、单项选择题（每小题3分，共21分；每小题给出的四个选项中，只有一个选项是符合题意的，请将该选项的标号填入对应的表格内。）
1、如图所示的四个电路中，开关能使L1 、L2两盏灯同时发光和熄灭的是 （ ）
A．甲、丙 　 B．乙、丁 　 C．甲、丁 　 D．丙、丁
2、关于物体的导电性能，下列说法中正确的是（ ）
A．导体和绝缘体都容易导电 B．大地、人体、油都是导体
C．橡胶、塑料、碳都是绝缘体 D．导体和绝缘体之间没有绝对的界限
3、下列是小丽关于家庭电路和安全用电的一些说法，其中有错误的是 （ ）
A．安全用电的原则是不接触低压带电体，不靠近高压带电体
B．只有不高于220 V的电压才是安全的
C．家庭电路中电流过大的原因有两个，一是可能发生了短路，二是用电器的总功率过大
D．当电路中的电流过大时，保险丝和空气开关都能起到断开电路的作用
4、在图2所示的实验装置图中，能够说明电磁感应现象的是（ ）

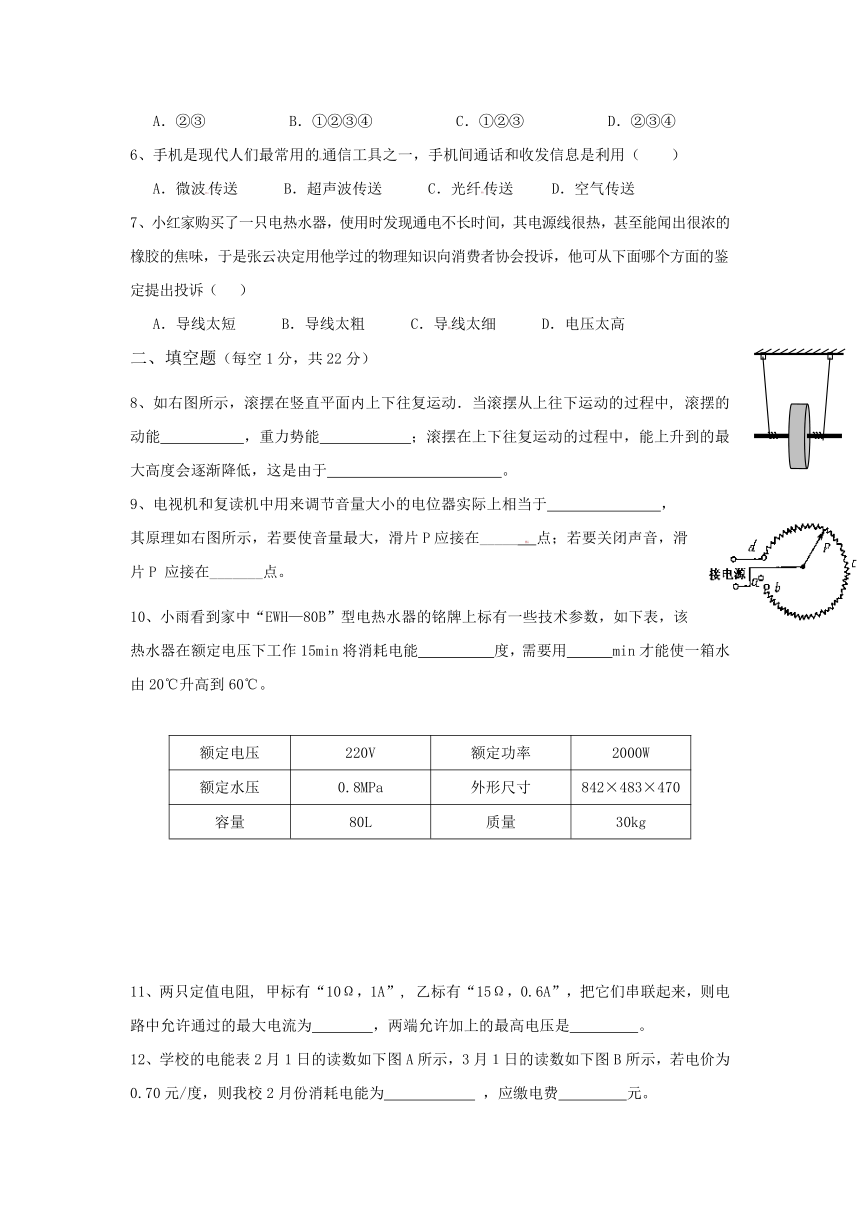

5、班里组织一次从一楼上三楼的登楼活动，要求每个同学测量自己的登楼功率。为此，需要测量一些物理量，下列物理量中必须测量的是（ ）
①一楼到三楼的高度 ②从一楼到达三楼所用的时间
③每个同学的质量或体重 ④一楼到三楼楼梯的长度
A．②③ B．①②③④ C．①②③ D．②③④
6、手机是现代人们最常用的通信工具之一，手机间通话和收发信息是利用（　　）
A．微波传送 B．超声波传送　 C．光纤传送 D．空气传送
7、小红家购买了一只电热水器，使用时发现通电不长时间，其电源线很热，甚至能闻出很浓的橡胶的焦味，于是张云决定用他学过的物理知识向消费者协会投诉，他可从下面哪个方面的鉴定提出投诉（ ）
A．导线太短 B．导线太粗 C．导线太细 　 D．电压太高
二、填空题（每空1分，共22分）
8、如右图所示，滚摆在竖直平面内上下往复运动．当滚摆从上往下运动的过程中, 滚摆的动能 ，重力势能 ；滚摆在上下往复运动的过程中，能上升到的最大高度会逐渐降低，这是由于 。
9、电视机和复读机中用来调节音量大小的电位器实际上相当于 ，
其原理如右图所示，若要使音量最大，滑片P应接在_____ 点；若要关闭声音，滑片P 应接在_ ______点。
10、小雨看到家中“EWH—80B”型电热水器的铭牌上标有一些技术参数，如下表，该热水器在额定电压下工作15min将消耗电能 度，需要用 min才能使一箱水由20℃升高到60℃。
额定电压 220V 额定功率 2000W
额定水压 0.8MPa 外形尺寸 842×483×470
容量 80L 质量 30kg
11、两只定值电阻, 甲标有“10Ω，1A”, 乙标有“15Ω，0.6A”，把它们串联起来，则电路中允许通过的最大电流为 ，两端允许加上的最高电压是 。
12、学校的电能表2月1日的读数如下图A所示，3月１日的读数如下图B所示，若电价为0.70元/度，则我校2月份消耗电能为 ，应缴电费 元。
3 2 1 4 7
9 8 1 4 7
图A 图B

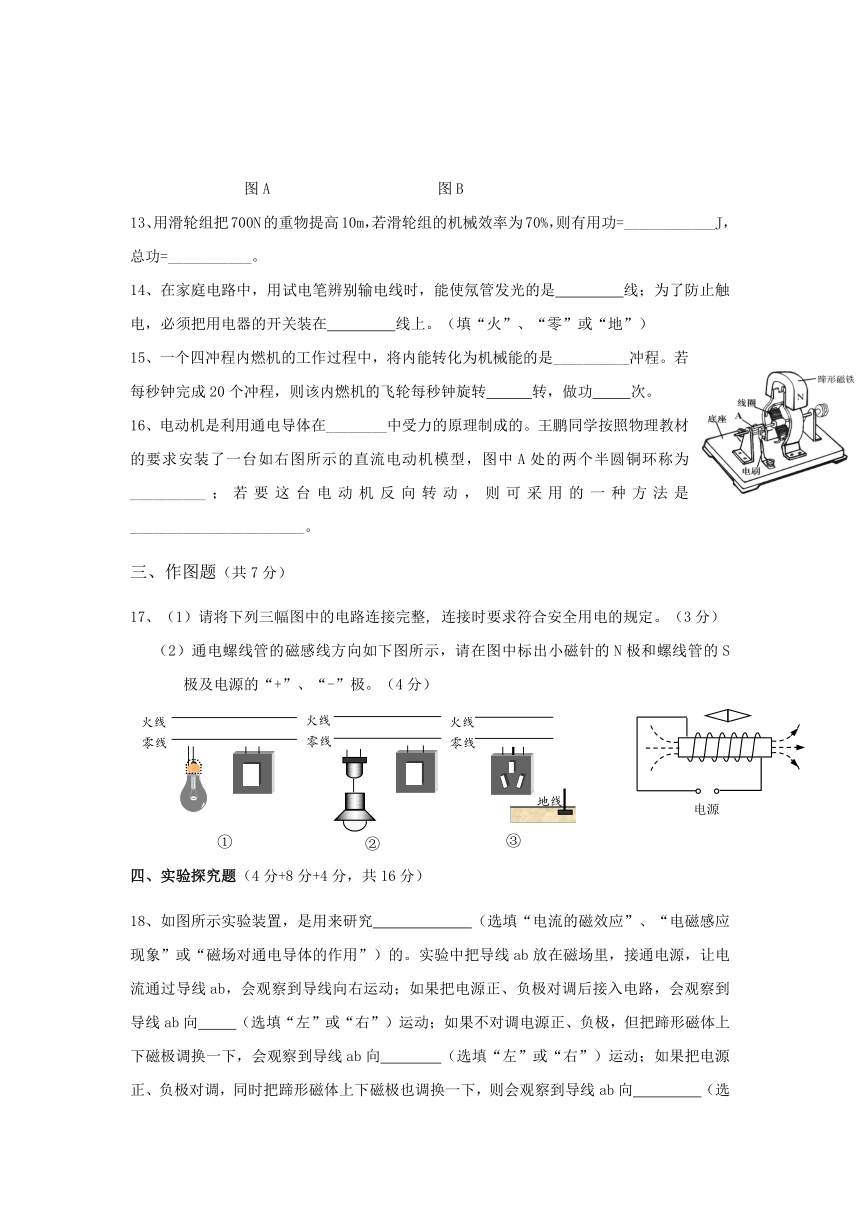

13、用滑轮组把700N的重物提高10m，若滑轮组的机械效率为70%，则有用功=____________J，总功=___________。
14、在家庭电路中，用试电笔辨别输电线时，能使氖管发光的是 线；为了防止触电，必须把用电器的开关装在 线上。（填“火”、“零”或“地”）
15、一个四冲程内燃机的工作过程中，将内能转化为机械能的是__________冲程。若每秒钟完成20个冲程，则该内燃机的飞轮每秒钟旋转 转，做功 次。
16、电动机是利用通电导体在________中受力的原理制成的。王鹏同学按照物理教材的要求安装了一台如右图所示的直流电动机模型，图中A处的两个半圆铜环称为__________；若要这台电动机反向转动，则可采用的一种方法是 _______________________。
三、作图题（共7分）
17、（1）请将下列三幅图中的电路连接完整, 连接时要求符合安全用电的规定。（3分）
（2）通电螺线管的磁感线方向如下图所示，请在图中标出小磁针的N极和螺线管的S极及电源的“+”、“-”极。（4分）
四、实验探究题（4分+8分+4分，共16分）

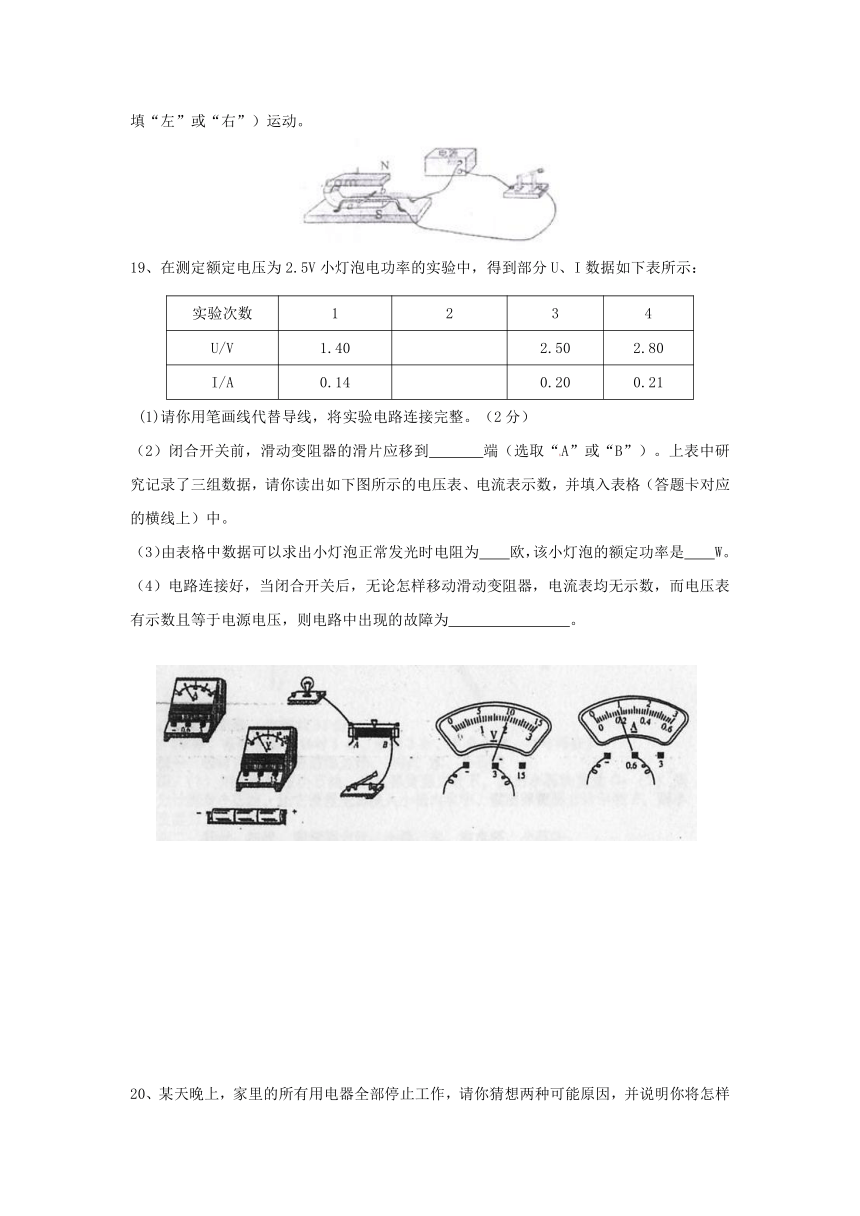

18、如图所示实验装置，是用来研究 （选填“电流的磁效应”、“电磁感应现象”或“磁场对通电导体的作用”）的。实验中把导线ab放在磁场里，接通电源，让电流通过导线ab，会观察到导线向右运动；如果把电源正、负极对调后接入电路，会观察到导线ab向 （选填“左”或“右”）运动；如果不对调电源正、负极，但把蹄形磁体上下磁极调换一下，会观察到导线ab向 （选填“左”或“右”）运动；如果把电源正、负极对调，同时把蹄形磁体上下磁极也调换一下，则会观察到导线ab向 （选填“左”或“右”）运动。
19、在测定额定电压为2.5V小灯泡电功率的实验中，得到部分U、I数据如下表所示：
实验次数 1 2 3 4
U/V 1.40 2.50 2.80
I/A 0.14 0.20 0.21
(1)请你用笔画线代替导线，将实验电路连接完整。（2分）
（2）闭合开关前，滑动变阻器的滑片应移到 端（选取“A”或“B”）。上表中研究记录了三组数据，请你读出如下图所示的电压表、电流表示数，并填入表格（答题卡对应的横线上）中。
（3）由表格中数据可以求出小灯泡正常发光时电阻为 欧，该小灯泡的额定功率是 W。
（4）电路连接好，当闭合开关后，无论怎样移动滑动变阻器，电流表均无示数，而电压表有示数且等于电源电压，则电路中出现的故障为 。
20、某天晚上，家里的所有用电器全部停止工作，请你猜想两种可能原因，并说明你将怎样去直接证实你的猜想。
原因一： 。
证实办法： 。
原因二： 。
证实办法： 。
五、计算题（9分+6分，共15分）
21、一只电烙铁的规格为“220V 110W” 请回答下列问题：
（1）该电烙铁正常工作的电流为多少？
（2）该电烙铁的电阻为多少？
（3）在额定电压下通电10min产生多少热量？
22、下图为某电热饮水机的电路原理图，饮水机有加热和保温两种工作状态，饮水机热水箱内水温达到92 ℃时开关S1自动断开，处于保温状态；当水温降至一定温度时，S1又闭合重新加热。已知电源电压保持220 V不变，电阻R1的阻值为1210 Ω，电阻R2的阻值为121 Ω。求：
⑴ 饮水机处于保温状态时的电功率是多少？
⑵ 饮水机处于加热状态时电路的总电流是多少？
六、综合能力题（9分+10分，共19分）
23、电给我们的生活中带来了极大的方便，但使用不当也会造成危险。小明家电能表的几个重要参数如表1所示，电线允许通过的最大电流为15A，家中已有用电器的总功率为2200W，最近又准备购买一台电热水器，性能指标如表2所示，这种电热水器是否适合他家使用呢？小明对这个问题进行了认真地研究。
２２０Ｖ２０Ａ３０００ｒ／ｋＷ·ｈ
额定电压 220V
额定功率 2000W
容　　量 12 L
表1 表２
（1）首先他想到，添置这么大功率的用电器，是否超过电能表的负荷？请你通过计算写出你的看法。（3分）
（2）其次他计算出：如果安装了这台电热水器，家中所有用电器同时工作时的最大电流将达到 A，电线 （填“能”或“不能”）承受。（2分）
（3）通过对以上问题的研究，你认为如果他家购买了这台热水器，在使用时应该采取什么措施？请你为他家提出一点建议。（1分）
（4）请你算一算：按照当地0.55元/kW·h的电费标准，这台电热水器每天正常工作1h，一个月就需交纳电费多少元？（每月按30天计）（3分）
24、随着生活水平的提高，汽车已经进入平常百姓家庭，它给我们的生活提供了便利，促进了社会经济的发展；汽车应用了许多物理知识，请你运用所学的物理知识解答下列问题：
（1）汽油机是汽车的“心脏”，汽油机工作时 压缩
冲程将机械能转化为内能。
（2）在工作时，发动机的温度会升得很高，通常在发动机外装有水套，用水作为冷却剂的主要原因
是 。
（3））水的比热容大
3（）小轿车上都装有一个用来提醒司机是否关好车门的指示灯，四个车门中只要有一个门没关好（相当于一个开关断开），指示灯就发光提醒，下图所示四个电路中，能体现该装置工作原理的是 （ ）
D
（4）汽车给我们带来交通便利的同时，也给我们带来了环境污染等一些社会问题，人们已经致力于研究利用电能来做动力的新型汽车，工作过程中，负责将其它形式的能转化为机械能的部件是（ ）
A．电动机 B．发动机 C．发电机 D．逆变器
（5）在挑选汽车时，发动机（汽油机）效率的高低是区分汽车优劣的重要指标之一，有经验的司机可以通过闻尾气的气味做出初步的判断，输出功率相同时，汽油味越淡，汽车发动机效率越 ，高
原因是 。
惠城区2011-2012学年度第二学期十二校联考
九年级物理试题答案
二、填空题（每空1分，共22分）
8． 增加 减小 摩擦做功，消耗能量
9． 滑动变阻器 b a
10．0.5 112
11．0.6A 15V
12．6600 kW h 4620
13．7000 10000
14．火 火
15．做功 10 5
16．磁场 换向器 电源正、负极位置调换
三、作图题
四、实验题（4+8+4=16分）
18．磁场对通电导体的作用 左 左 右
19．（1）如图所示：（2）A；2.00（或2.0；或2）；0.18；（3）12.5、0.5；（4）灯泡断路。
20．原因1：整个小区停电
验证：观察小区其他家庭是否有电
原因2：家里用电功率过大（或某处电路短路），导致保险丝熔断（或空气开关跳闸）
验证：查看保险丝是否完好（或空气开关是否跳闸）
22．解：（1）P1 = U 2 / R1 = (220 V )2 / 1210 Ω = 40 W ………（3分）
（2）I = I1 + I2 = (U /R1) + (U /R2) = ( 220 V / 1210 Ω ) + ( 220 V / 121Ω ) = 2 A ………（3分）
六、综合能力题：（9+10=19分）
23．(1) P总 = UI = 220V×20A = 4400W ……………………………………………………①
P = 2200W + 2000W = 4200W＜4400W
所以，没有超过电能表的负荷………………………………………………………………②
（2）19.9A，不能承受 ………………………………………………………………………③
（3)家中的用电器不要同时使用或更换电线…………………………………………………④
（4）W = P1t = 2kW×1h×30=60 kW h
故电费为60 kW·h×0.55元/kW·h=33元…………………………………………………⑤
评分标准：本题共9分①②共3分；③2分； ④1分；⑤3分
