教科版九年级全一册物理习题课件 第九章 全章高频考点专训 专训2 电与磁探究（17张）

全章高频考点专训
专训2 电与磁探究
1
2
3
4
5
6
提示：点击 进入习题

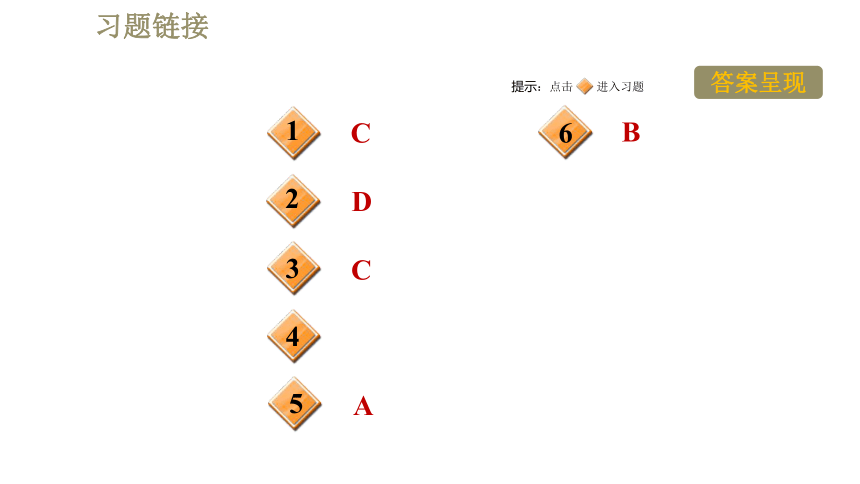

答案呈现
C
D
C
A
B

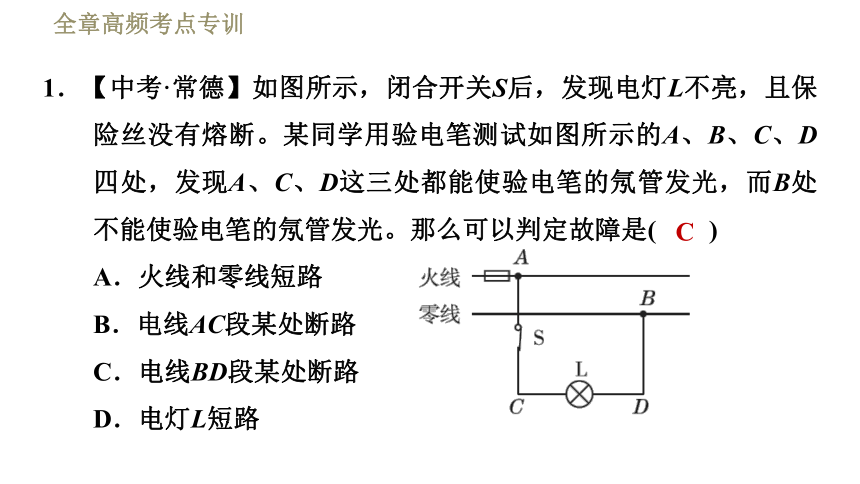

1．【中考·常德】如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断。某同学用验电笔测试如图所示的A、B、C、D四处，发现A、C、D这三处都能使验电笔的氖管发光，而B处不能使验电笔的氖管发光。那么可以判定故障是(　　)
A．火线和零线短路
B．电线AC段某处断路
C．电线BD段某处断路
D．电灯L短路
C

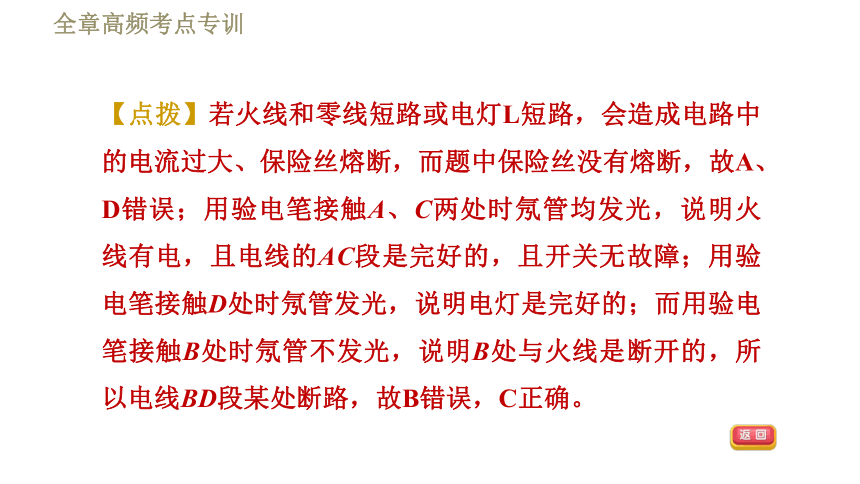

【点拨】若火线和零线短路或电灯L短路，会造成电路中的电流过大、保险丝熔断，而题中保险丝没有熔断，故A、D错误；用验电笔接触A、C两处时氖管均发光，说明火线有电，且电线的AC段是完好的，且开关无故障；用验电笔接触D处时氖管发光，说明电灯是完好的；而用验电笔接触B处时氖管不发光，说明B处与火线是断开的，所以电线BD段某处断路，故B错误，C正确。
2．【2021?锦州期末】如图所示为家庭部分电路示意图，正常发光的电灯突然熄灭。检查保险丝发现完好，再用验电笔先后检测插座的两孔，氖管均发光，由此判断电路故障的原因可能是(　　)
A．电灯的灯丝断路
B．进户的火线断路
C．插座短路
D．进户的零线断路
D

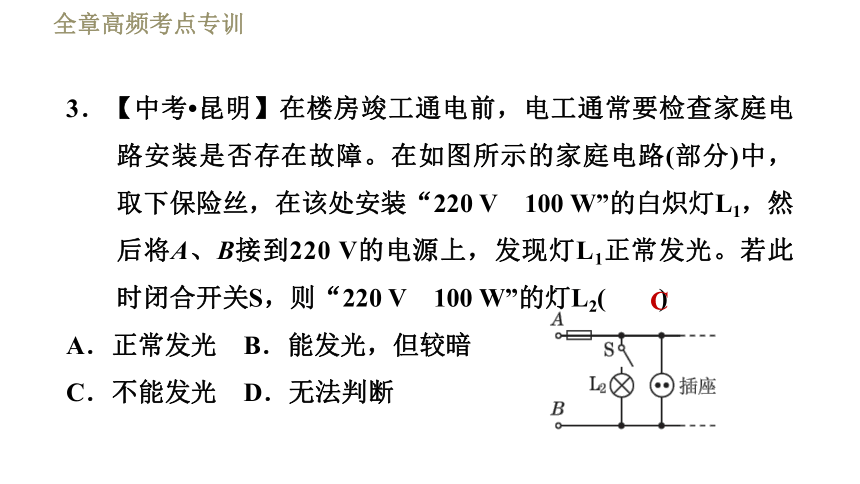

3．【中考?昆明】在楼房竣工通电前，电工通常要检查家庭电路安装是否存在故障。在如图所示的家庭电路(部分)中，取下保险丝，在该处安装“220 V　100 W”的白炽灯L1，然后将A、B接到220 V的电源上，发现灯L1正常发光。若此时闭合开关S，则“220 V　100 W”的灯L2(　　)
A．正常发光　B．能发光，但较暗
C．不能发光 D．无法判断
C

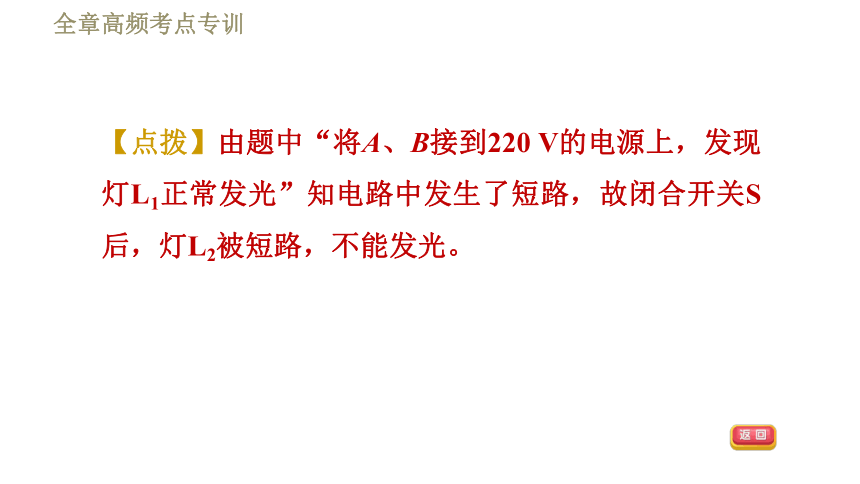

【点拨】由题中“将A、B接到220 V的电源上，发现灯L1正常发光”知电路中发生了短路，故闭合开关S后，灯L2被短路，不能发光。
4．【中考?自贡】电工师傅常用一只额定电压为220 V的灯泡L0(检验灯泡)取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。当S闭合后，再分别闭合S1、S2、S3(每次只能闭合其中一个)时，可能出现以下三种情况，
试判断(均填“短
路”“开路”或
“正常”)：
(1)L0不亮，说明该支路________。
【点拨】L0不亮，说明该支路不能形成通路，发生了开路。
开路
(2)L0正常发光，说明该支路________。
【点拨】L0正常发光，说明检验灯得到220 V电压，该支路发生了短路。
短路
(3)L0发光呈暗红色，说明该支路________。
【点拨】L0发光呈暗红色，说明检验灯得到的电压小于220 V，该支路是正常的。
正常
5．【2020?益阳】如图所示的甲、乙两个电路，闭合开关后都会使得保险丝熔断，关于保险丝熔断的原因，下列说法正确的是(　　)
A．图甲是由于灯泡被短路
B．图甲是由于灯泡被断路
C．图乙是由于电路总电阻太大，功率太大
D．图乙是由于电路总电阻太小，功率太小
【答案】A
6．【2021?大连高新区期末】晚上，某同学家正在工作着的用电器都在正常工作。当他将台灯的插头插入某插座，闭合开关后，家里所有用电器都停止工作，则可能是(　　)
A．该插座原来已经短路
B．台灯灯泡处短路
C．台灯的插头处短路
D．台灯开关处短路
B
【点拨】若该插座原来已经短路，则没有插入台灯前，保险丝就会熔断，其他用电器不会正常工作，故A错误。若台灯灯泡处短路，则台灯的插头插入插座，闭合开关后，电路出现短路，电路中电流过大，会引起保险丝熔断，家里所有用电器都停止工作，故B正确。
若台灯的插头处短路，则他将台灯的插头插入插座后，电路就会出现短路，而不会等到闭合开关后所有的用电器才停止工作，故C错误。若台灯开关处短路，则无论开关闭合还是断开，台灯都会发光，也就是说只是开关失去了控制台灯通断的作用，闭合开关后，家里所有用电器不会都停止工作，故D错误。
