全章高频考点专训
专训3 生活用电的计算

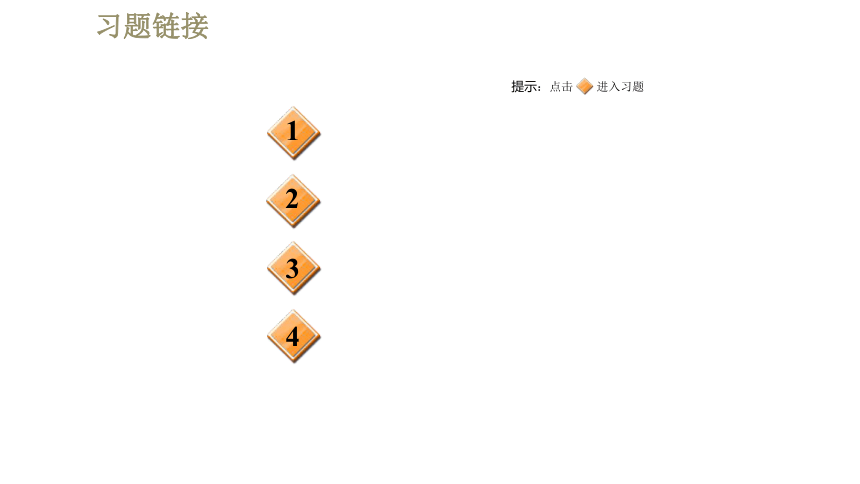

1
2
3
4
提示:点击 进入习题

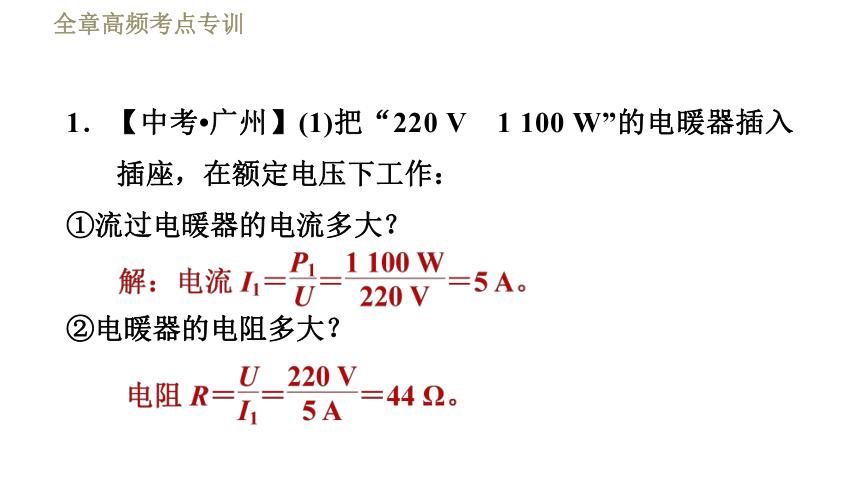

1.【中考?广州】(1)把“220 V 1 100 W”的电暖器插入插座,在额定电压下工作:
①流过电暖器的电流多大?
②电暖器的电阻多大?

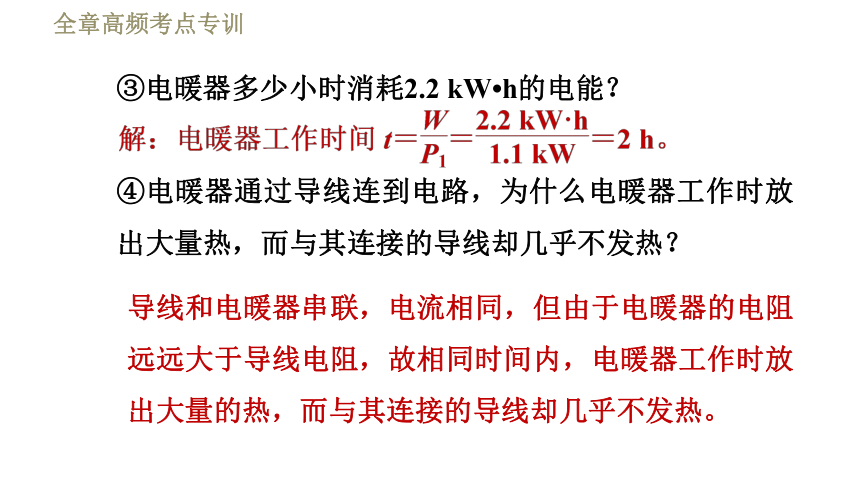

③电暖器多少小时消耗2.2 kW?h的电能?
④电暖器通过导线连到电路,为什么电暖器工作时放出大量热,而与其连接的导线却几乎不发热?
导线和电暖器串联,电流相同,但由于电暖器的电阻远远大于导线电阻,故相同时间内,电暖器工作时放出大量的热,而与其连接的导线却几乎不发热。

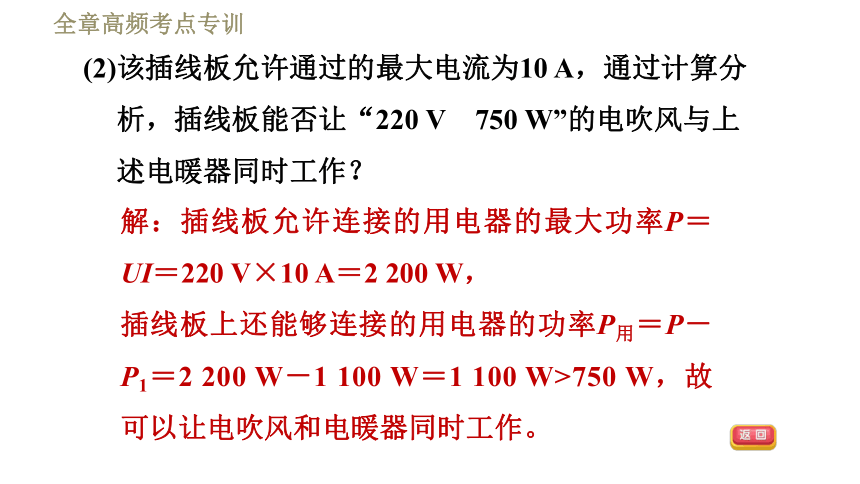

(2)该插线板允许通过的最大电流为10 A,通过计算分析,插线板能否让“220 V 750 W”的电吹风与上述电暖器同时工作?
解:插线板允许连接的用电器的最大功率P=UI=220 V×10 A=2 200 W,
插线板上还能够连接的用电器的功率P用=P-P1=2 200 W-1 100 W=1 100 W>750 W,故可以让电吹风和电暖器同时工作。

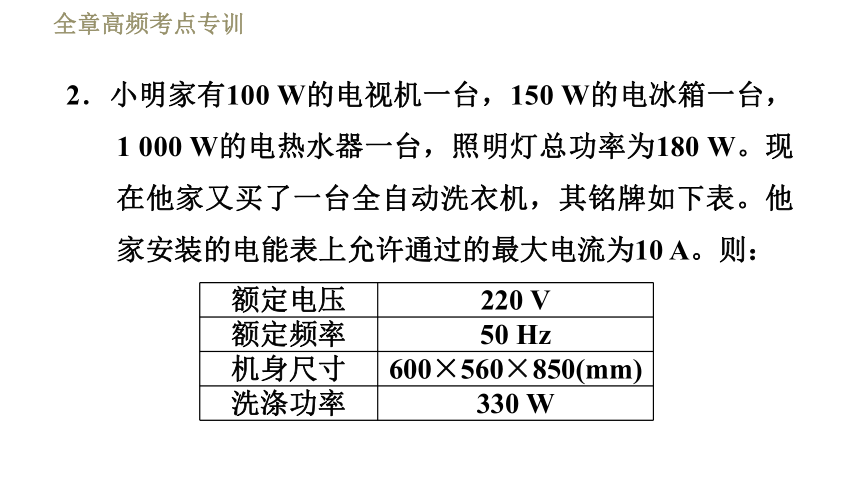

2.小明家有100 W的电视机一台,150 W的电冰箱一台,1 000 W的电热水器一台,照明灯总功率为180 W。现在他家又买了一台全自动洗衣机,其铭牌如下表。他家安装的电能表上允许通过的最大电流为10 A。则:
额定电压
220 V
额定频率
50 Hz
机身尺寸
600×560×850(mm)
洗涤功率
330 W

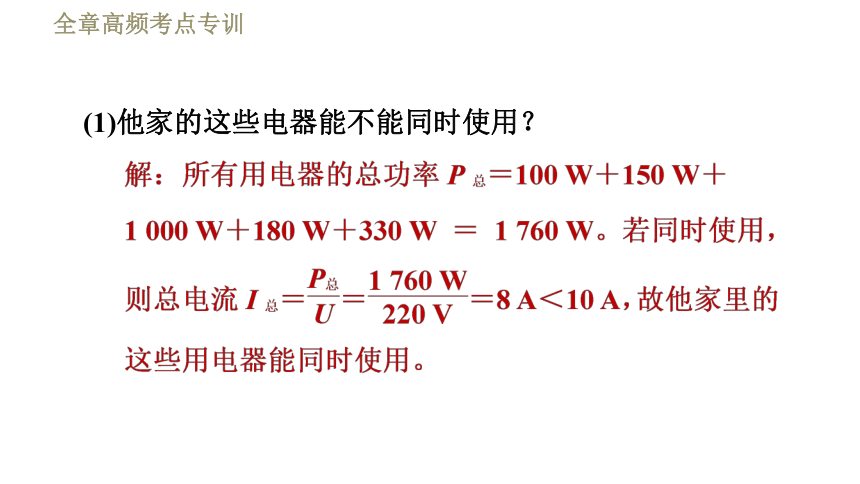

(1)他家的这些电器能不能同时使用?
(2)他家新买的洗衣机在额定电压下洗衣时,通过洗衣机的电流是多少?
(3)他家若再购买一台1.5 kW的空调,为安全用电,需考虑哪些因素?
解:需考虑的因素有电能表的额定功率、保险丝的规格和输电导线的额定电流。
3.随着城市化建设的发展,许多家庭都住进了高楼大厦,小丽家住进新楼后,为了淋浴的方便,购置了一款某型号的电热水器(其铭牌如表),安装在卫生间的墙上。小丽在使用过程中发现:
某型号电热水器?
额定电压/V
220
额定电功率/W
2 420
容积/dm3
50
商品特征:安全防电墙、防水、防尘、防潮
(1)该热水器在某时间段使用时,20 min内产生的热量为2.4×106 J,求通过电热水器的电流和它工作的实际电压。
(2)防电墙技术就是在电热水器内部形成永久性电阻,电热水器经防电墙处理后,使人体承受的电压不高于20 V,保证异常漏电情况下,接触热水器的人的安全。如图所示,若人体的最大电阻为20 MΩ,试求防电墙的电阻。
4.如图所示,A为一根额定电流为5 A的保险丝,B、C均为额定电流为3 A的保险丝。R1=21 Ω,R2=18 Ω。S断开时,通过R1的电流为2.4 A。问当S闭合时:
(1)流过A保险丝的电流为多少安?
(2)哪根保险丝有可能熔断?该根保险丝应该选用下表中的直径为多大的保险丝?
直径
/mm
额定电
流/A
直径
/mm
额定电
流/A
直径
/mm
额定电
流/A
0.40
1.5
0.71
3
0.98
4.5
1.26
6
1.58
7.5
1.98
15
解:根据表中数据和上述计算结果可知:I>5 A,I1<3 A,I2<3 A,故保险丝A有可能熔断,应选择直径为1.26 mm的保险丝。
