全章高频考点专训
专训1 测量小灯泡的电功率
1
2
3
提示:点击 进入习题

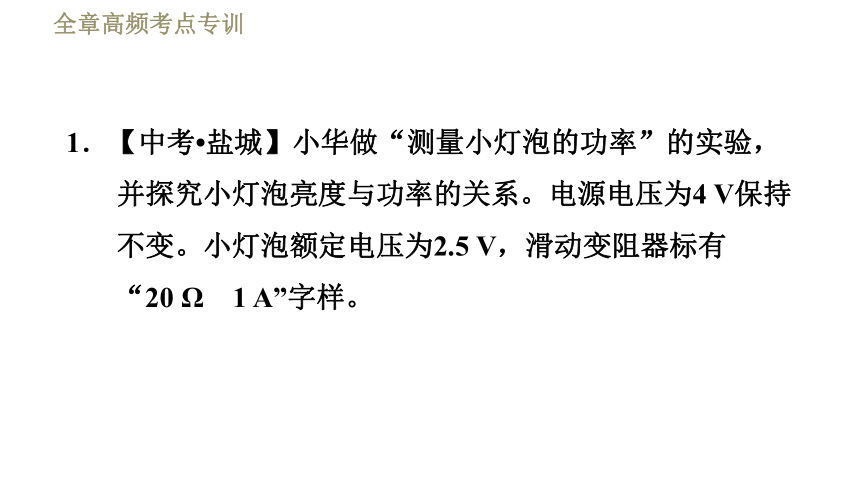

1.【中考?盐城】小华做“测量小灯泡的功率”的实验,并探究小灯泡亮度与功率的关系。电源电压为4 V保持不变。小灯泡额定电压为2.5 V,滑动变阻器标有
“20 Ω 1 A”字样。

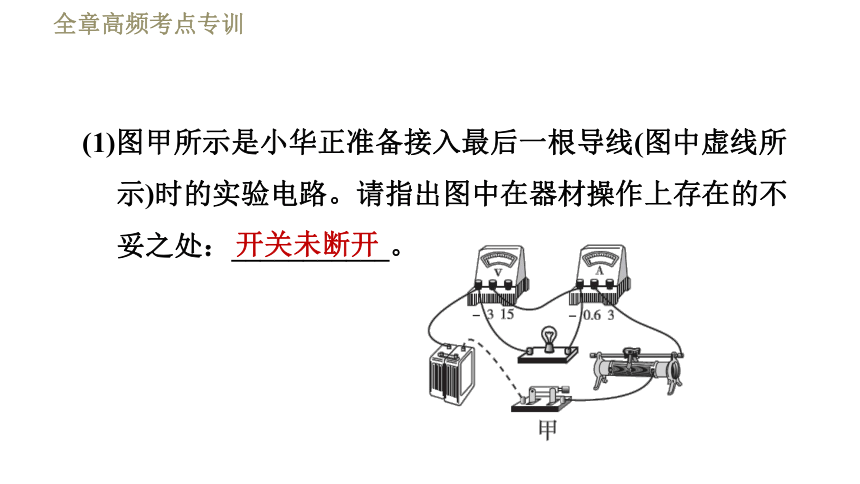

(1)图甲所示是小华正准备接入最后一根导线(图中虚线所示)时的实验电路。请指出图中在器材操作上存在的不妥之处:___________。
开关未断开

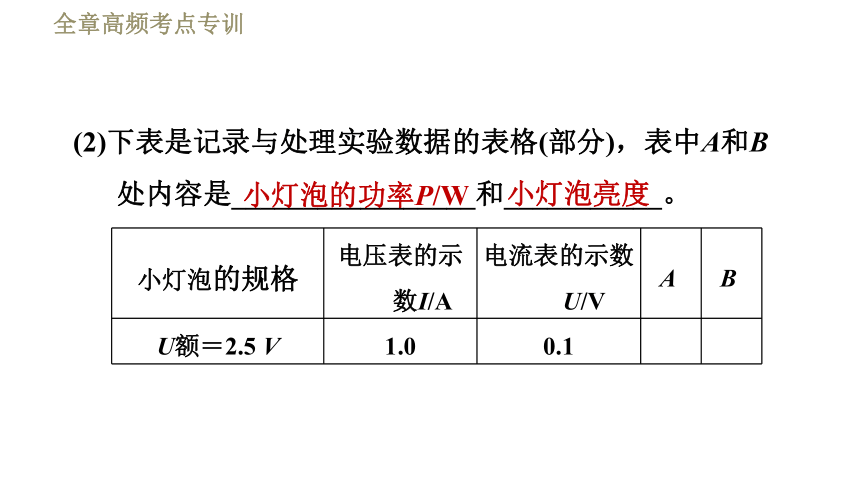

(2)下表是记录与处理实验数据的表格(部分),表中A和B处内容是_________________和___________。
小灯泡的规格
电压表的示数I/A?
电流表的示数U/V
A?
B?
U额=2.5 V
1.0
0.1
?
?
小灯泡的功率P/W
小灯泡亮度

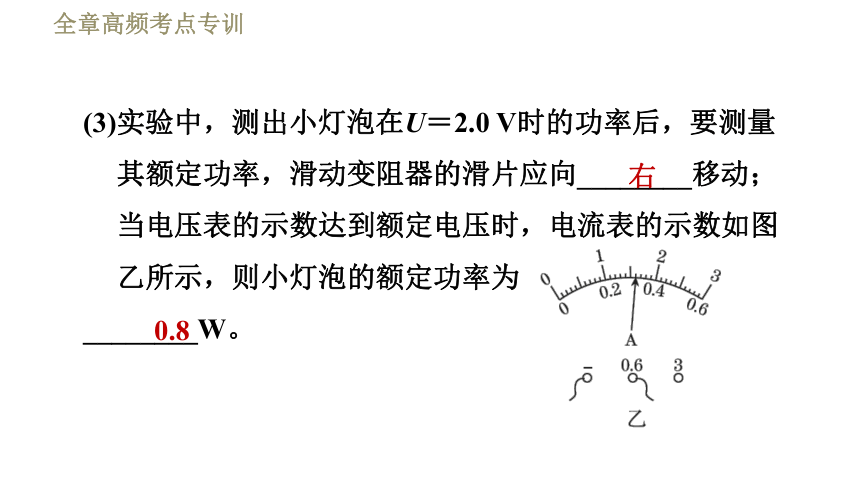

(3)实验中,测出小灯泡在U=2.0 V时的功率后,要测量其额定功率,滑动变阻器的滑片应向________移动;当电压表的示数达到额定电压时,电流表的示数如图乙所示,则小灯泡的额定功率为
________W。

0.8

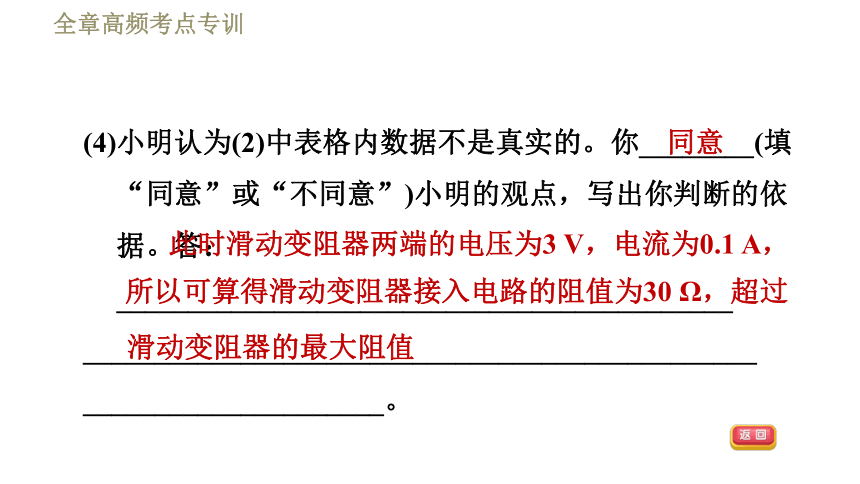

(4)小明认为(2)中表格内数据不是真实的。你________(填“同意”或“不同意”)小明的观点,写出你判断的依据。答:___________________________________________
_______________________________________________
_____________________。
同意
此时滑动变阻器两端的电压为3 V,电流为0.1 A,
所以可算得滑动变阻器接入电路的阻值为30 Ω,超过
滑动变阻器的最大阻值

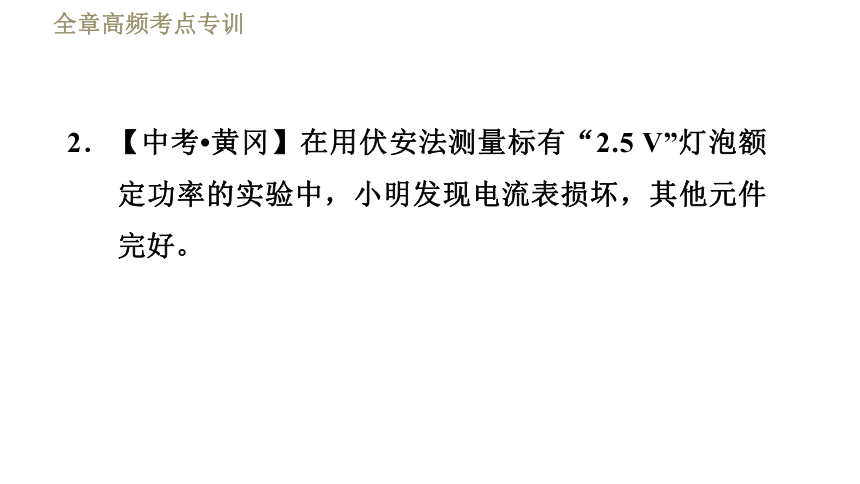

2.【中考?黄冈】在用伏安法测量标有“2.5 V”灯泡额定功率的实验中,小明发现电流表损坏,其他元件完好。

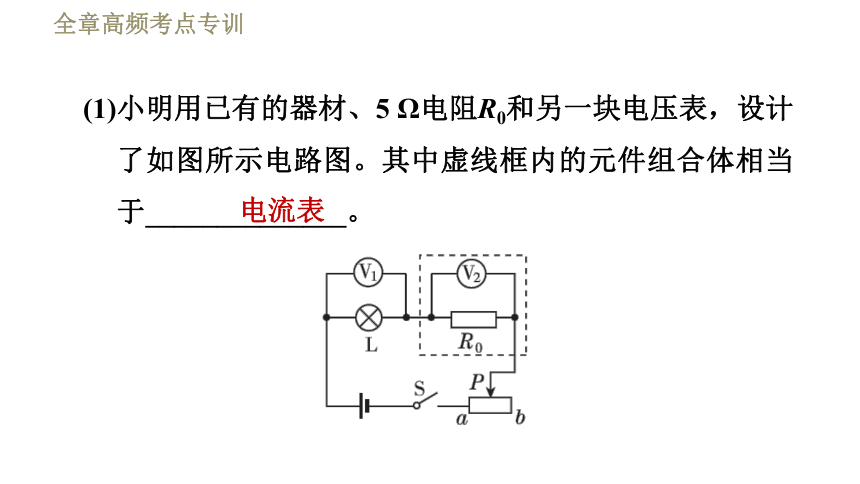

(1)小明用已有的器材、5 Ω电阻R0和另一块电压表,设计了如图所示电路图。其中虚线框内的元件组合体相当于______________。
电流表
(2)小明进行了如下实验,请补充完整。
①连接好电路,将滑动变阻器连入电路的阻值调到________。
②合上开关,移动滑片,使灯泡两端电压为_____V。
③再读出R0两端的电压为1.5 V。
最大
2.5
(3)若实验操作正确,则灯泡的额定功率为________W。
0.75
3.【中考?荆州】小芳到实验室做“测量小灯泡额定功率”的实验时,老师只给她提供了如下器材:标有“3.8 V”的小灯泡、电源、滑动变阻器、开关、两个电压表V1和V2(没有电流表)、阻值为10 Ω的定值电阻R0、导线若干。她根据所给定的器材经过认真思考后设计了正确
的实验电路,如图甲是该电路的不完整
电路图。
(1)请你将图甲中电路图补充完整。
解:如图所示。
【点拨】由题知,实验中有两个电压表,没有电流表,则应利用另一只电压表和定值电阻间接测得电流,故要把另一只电压表并联在R0的两端。
(2)闭合开关后,为了测量小灯泡的额定功率,应调节滑动变阻器使电压表V1的示数为________V,此时电压表V2的示数如图乙所示,则小灯泡的额定功率为________W。
3.8
0.76
(3)她还进一步设计出了如图丙所示电路图测量小灯泡额定功率,调节滑动变阻器,使电流表A2的示数为________A时,再读出电流表A1的示数,即可计算小灯泡的额定功率。
0.38
(4)小明说,利用图丙,把R0更换成未知电阻Rx,把小灯泡的额定电流和额定功率当作已知条件(灯丝电阻随温度而变化),可以测出未知电阻Rx的阻值。方法为调节滑动变阻器,使电流表A1的示数为
________A时,读出电流表A2的示
数,即可计算Rx的阻值。
0.2
【点拨】调节滑动变阻器,使电流表A1的示数为
0.2 A时,小灯泡正常发光,则小灯泡两端的电压为3.8 V,待测电阻两端的电压也为3.8 V,读出电流表A2的示数,由欧姆定律即可算出Rx的阻值。
