教科版九年级全一册物理习题课件 第五章 全章高频考点专训 专训1 判断复杂的动态电路中电表示数的变化（14张）

全章高频考点专训
专训1 判断复杂的动态电路中电表示数的变化
1
2
3
4
5
6
提示：点击 进入习题
答案呈现
A
D
A
D
B
C

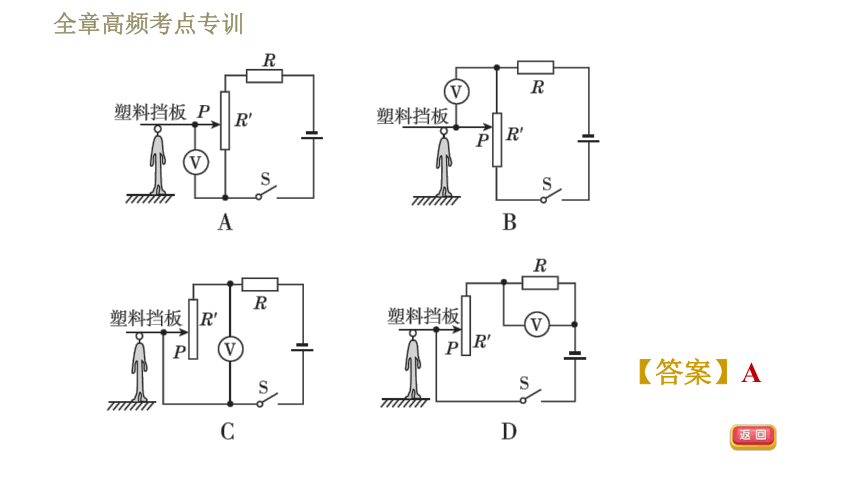

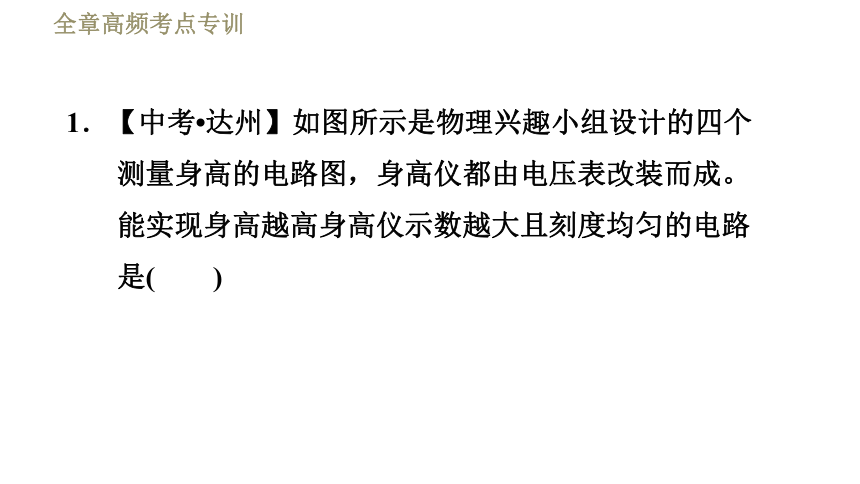

1．【中考?达州】如图所示是物理兴趣小组设计的四个测量身高的电路图，身高仪都由电压表改装而成。能实现身高越高身高仪示数越大且刻度均匀的电路是(　　)
【答案】A

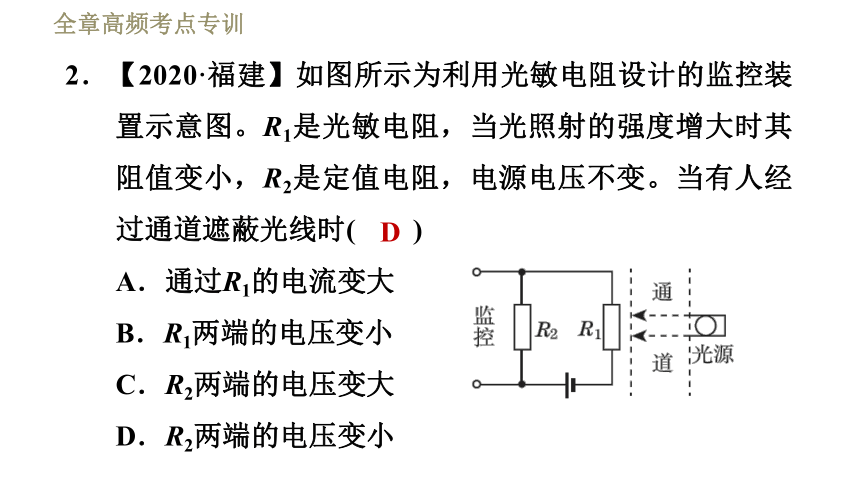

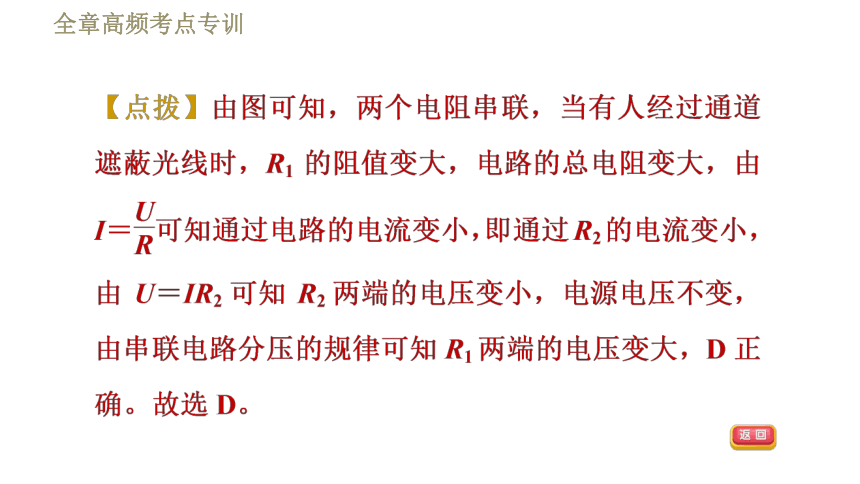

2．【2020·福建】如图所示为利用光敏电阻设计的监控装置示意图。R1是光敏电阻，当光照射的强度增大时其阻值变小，R2是定值电阻，电源电压不变。当有人经过通道遮蔽光线时(　　)
A．通过R1的电流变大　　
B．R1两端的电压变小
C．R2两端的电压变大
D．R2两端的电压变小
D

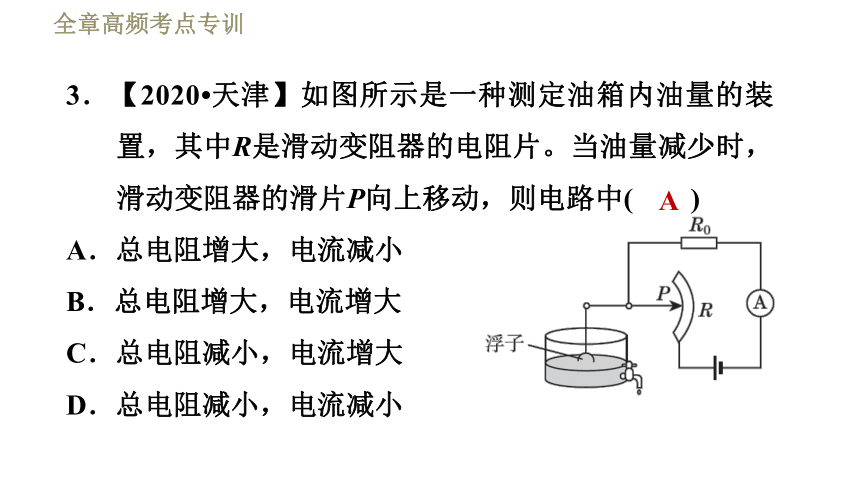

3．【2020?天津】如图所示是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片。当油量减少时，滑动变阻器的滑片P向上移动，则电路中(　　)
A．总电阻增大，电流减小
B．总电阻增大，电流增大
C．总电阻减小，电流增大
D．总电阻减小，电流减小
A
【点拨】由图可知，滑动变阻器的电阻片R与定值电阻R0串联，当滑片向上移动时，滑动变阻器接入电路的阻值增大，电路中总电阻增大，电流减小，A正确。
4．【中考?枣庄】如图所示，电源电压保持不变，R1为定值电阻，R2为滑动变阻器，闭合开关S，当R2的滑片P向右滑动的过程中，下列说法正确的是(　　)
A．电压表V的示数变大
B．电流表A2的示数变小
C．电压表V的示数与电流表A2的示数乘积变大
D．电压表V的示数与电流表A1的示数比值变大
D
5．【中考?郴州】如图所示，电源电压不变，闭合开关S后，滑动变阻器的滑片P自中点向b端移动的过程中，下列关于电表示数变化情况判断正确的是(　　)
A．电流表A1变小，A2变小，电压表V不变
B．电流表A1变小，A2不变，电压表V不变
C．电流表A1变小，A2变小，电压表V变大
D．电流表A1不变，A2变大，电压表V变小
【答案】B
6．【中考?鄂州】在课外科技实践活动中，某物理兴趣小组看到市场上使用的电子秤后，设计了一种电子秤。原理如图所示，R0为定值电阻，R为滑动变阻器，闭合开关S，当物体放在秤盘上时，滑片下移。现在秤盘上增加重物后，下列说
法正确的是(　　)
A．电流表读数变大，电压表读数变小
B．电流表读数变小，电压表读数变小
C．电流表读数不变，电压表读数变大
D．电流表读数变小，电压表读数变大
【答案】C
