教科版九年级全一册物理习题课件 第五章 全章高频考点专训 专训2 串联分压　并联分流（23张）

全章高频考点专训
专训2 串联分压　并联分流
1
2
3
4
5
6
提示：点击 进入习题

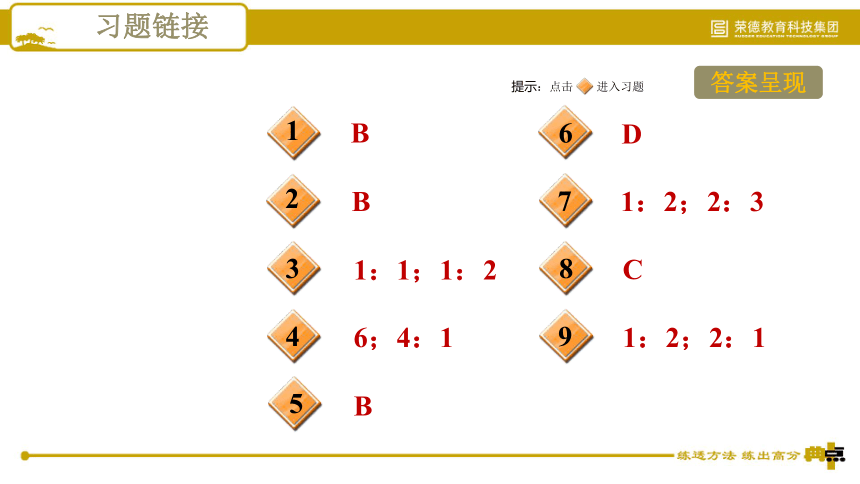

答案呈现
7
B
B
1：1；1：2
6；4：1
8
9
B
D
1：2；2：3
C
1：2；2：1　

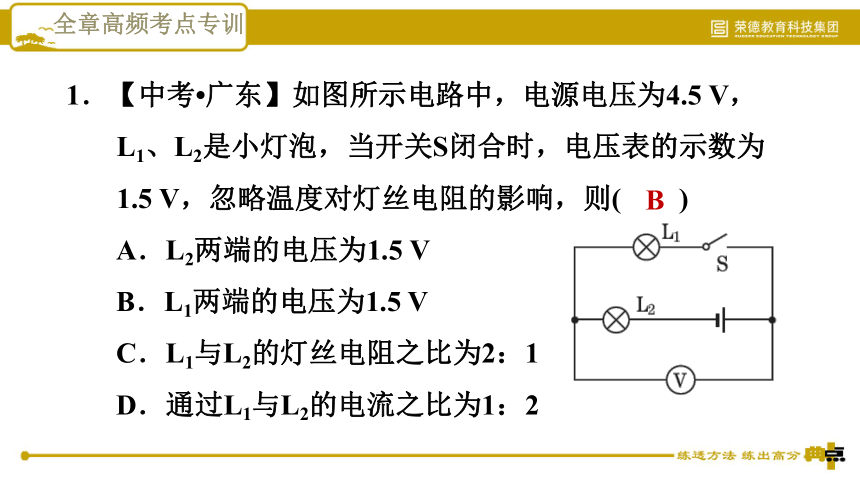

1．【中考?广东】如图所示电路中，电源电压为4.5 V，L1、L2是小灯泡，当开关S闭合时，电压表的示数为1.5 V，忽略温度对灯丝电阻的影响，则(　　)
A．L2两端的电压为1.5 V
B．L1两端的电压为1.5 V
C．L1与L2的灯丝电阻之比为2：1
D．通过L1与L2的电流之比为1：2
B

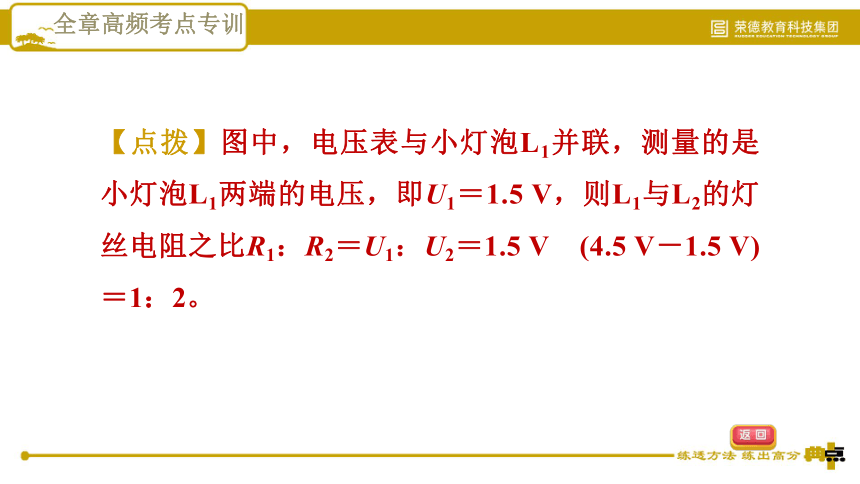

【点拨】图中，电压表与小灯泡L1并联，测量的是小灯泡L1两端的电压，即U1＝1.5 V，则L1与L2的灯丝电阻之比R1：R2＝U1：U2＝1.5 V?(4.5 V－1.5 V)＝1：2。

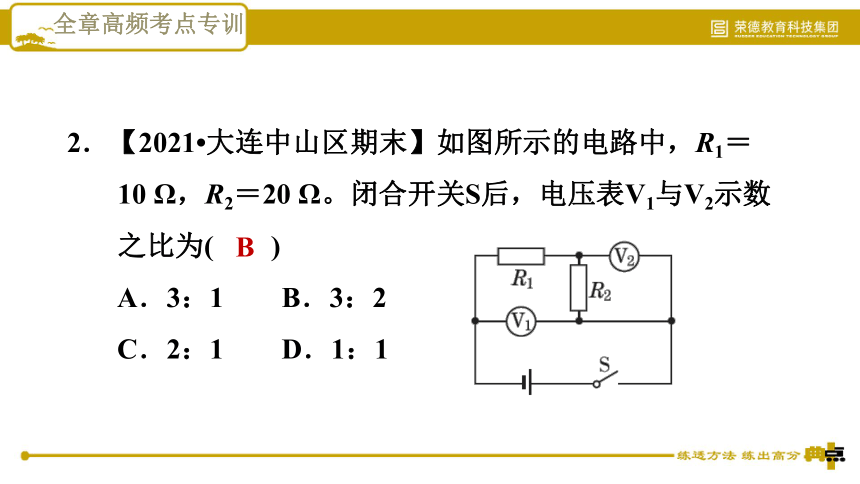

2．【2021?大连中山区期末】如图所示的电路中，R1＝10 Ω，R2＝20 Ω。闭合开关S后，电压表V1与V2示数之比为(　　)
A．3：1　　B．3：2　　
C．2：1　　D．1：1
B

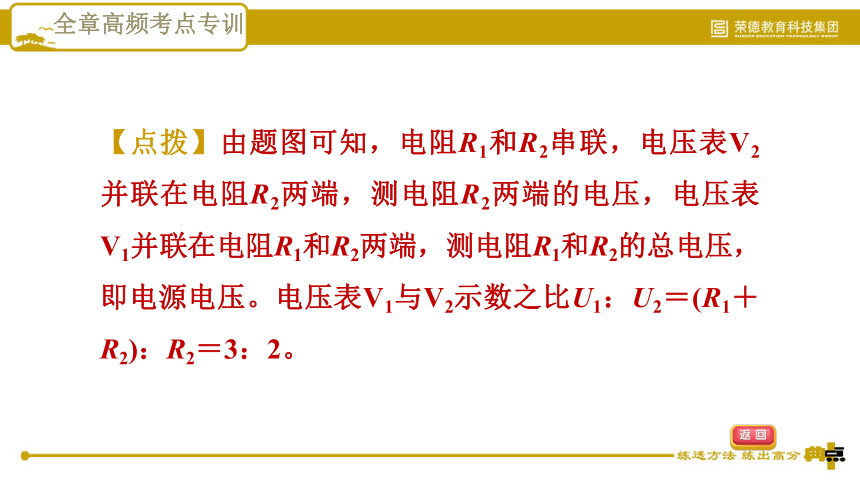

【点拨】由题图可知，电阻R1和R2串联，电压表V2并联在电阻R2两端，测电阻R2两端的电压，电压表V1并联在电阻R1和R2两端，测电阻R1和R2的总电压，即电源电压。电压表V1与V2示数之比U1：U2＝(R1＋R2)：R2＝3：2。

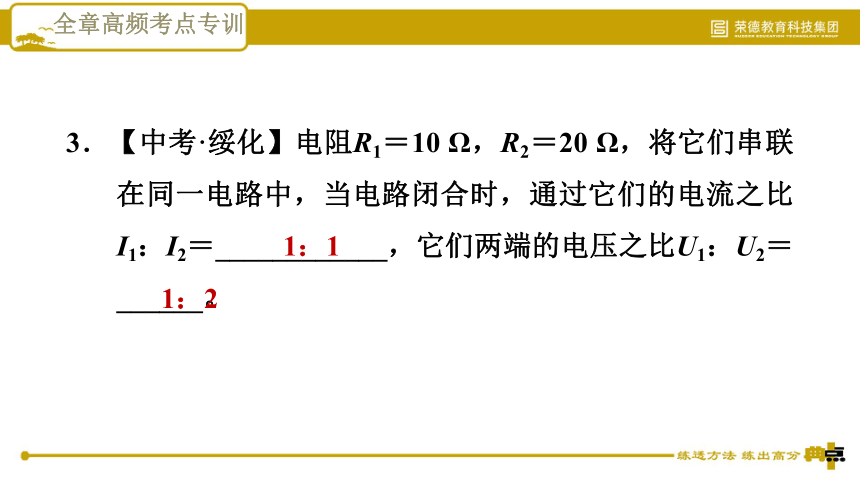

3．【中考·绥化】电阻R1＝10 Ω，R2＝20 Ω，将它们串联在同一电路中，当电路闭合时，通过它们的电流之比I1：I2＝____________，它们两端的电压之比U1：U2＝______。
1：1
1：2

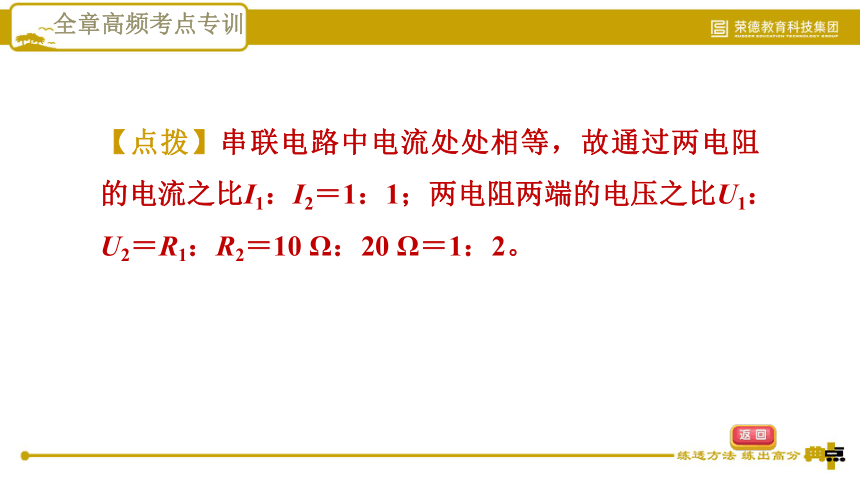

【点拨】串联电路中电流处处相等，故通过两电阻的电流之比I1：I2＝1：1；两电阻两端的电压之比U1：U2＝R1：R2＝10 Ω：20 Ω＝1：2。

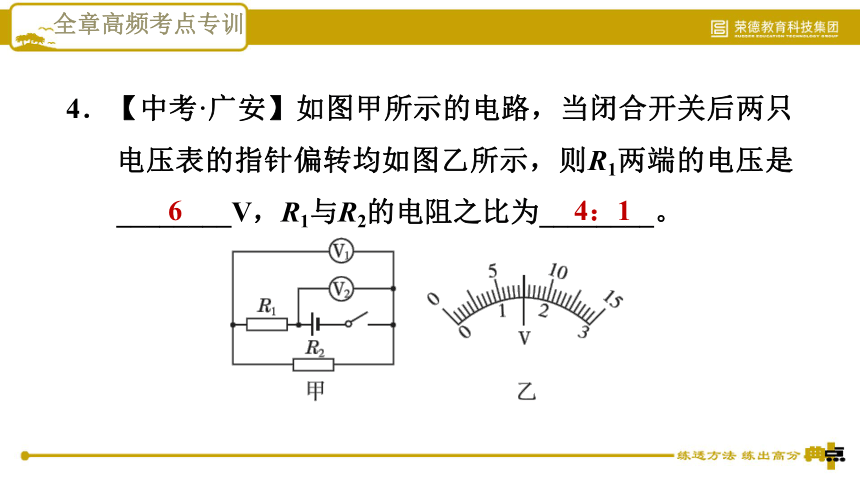

4．【中考·广安】如图甲所示的电路，当闭合开关后两只电压表的指针偏转均如图乙所示，则R1两端的电压是________V，R1与R2的电阻之比为________。
6
4：1
【点拨】图中R1、R2串联，电压表V2测电源两端的电压，电压表V1测R2两端的电压。串联电路中总电压等于各分电压之和，又两只电压表指针的偏转角度相同，则电压表V2所选的量程为0～15 V，示数为7.5 V，即电源电压U＝7.5 V。
5．【2020·青海】如图所示，灯泡L1、L2的电阻分别为20 Ω和30 Ω，闭合开关S，通过灯泡L1、L2的电流分别为I1、I2，它们两端的电压分别为U1、U2，则下列正确的是(　　)
A．I1：I2＝2：3，U1：U2＝1：1
B．I1：I2＝3：2，U1：U2＝1：1
C．I1：I2＝1：1，U1：U2＝2：3
D．I1：I2＝1：1，U1：U2＝3：2
B
6．【中考·常德】如图所示，R0为定值电阻，R1为滑动变阻器，A1、A2为实验室用电流表(接线柱上标有“－”“0.6”“3”)，闭合开关S后，调节滑片P，使两电流表指针所指位置相同，下列说法正确的是(　　)　　　　　　　　　　　　　　　
A．电流表A1与A2的示数之比为1：4
B．通过R0与R1的电流之比为4：1
C．R0与R1两端的电压之比为1：4
D．R0与R1的阻值之比为4：1
D
【点拨】图中R0与R1并联，电流表A1测R0中的电流，电流表A2测干路电流，并联电路中总电流等于各支路电流之和，且两电流表指针所指位置相同，则电流表A1的量程为0～0.6 A，电流表A2的量程为0～3 A，因指针位置相同时大量程示数是小量程示数的5倍，则电流表A1与A2示数之比为1：5，即I＝5I0，故A错误。
7．【中考?兰州】在如图所示的电路中，闭合开关S，电流表A1、A2的示数之比I1：I2＝2：1，则电阻之比R1：R2＝________，电流表A1、A3的示数之比I1：I3＝________。
1：2
2：3
8．【中考?襄阳】如图所示，电源电压恒定。当开关S1、S2闭合，甲、乙两表为电压表时，两表示数之比U甲：U乙＝4：1；当开关S1闭合、S2断开，若甲、乙两表均为电流表时，两表的示数之比为(　　)
A．4：3 B．3：2
C．3：4 D．3：1
C
9．【中考?自贡】两个电阻甲和乙，电阻值分别为20 Ω、40 Ω，将它们串联接入电路中，则甲、乙两电阻两端的电压之比为________；将它们并联接入电路中，通过甲、乙两电阻的电流之比为________。
1：2
2：1
【点拨】两个电阻串联，有U1：U2＝R1：R2＝20 Ω：40 Ω＝1：2。两个电阻并联，有I1：I2＝R2：R1＝
40 Ω：20 Ω＝2：1。
