教科版九年级全一册物理习题课件 第五章 全章高频考点专训 专训3 关于欧姆定律的图像问题（18张）

全章高频考点专训
专训3 关于欧姆定律的图像问题
1
2
3
4
5
6
提示：点击 进入习题

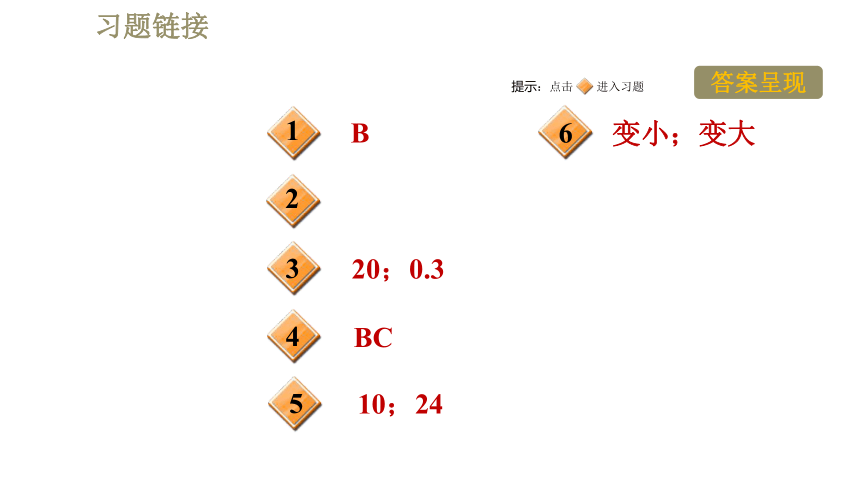

答案呈现
B
20；0.3
BC
10；24
变小；变大

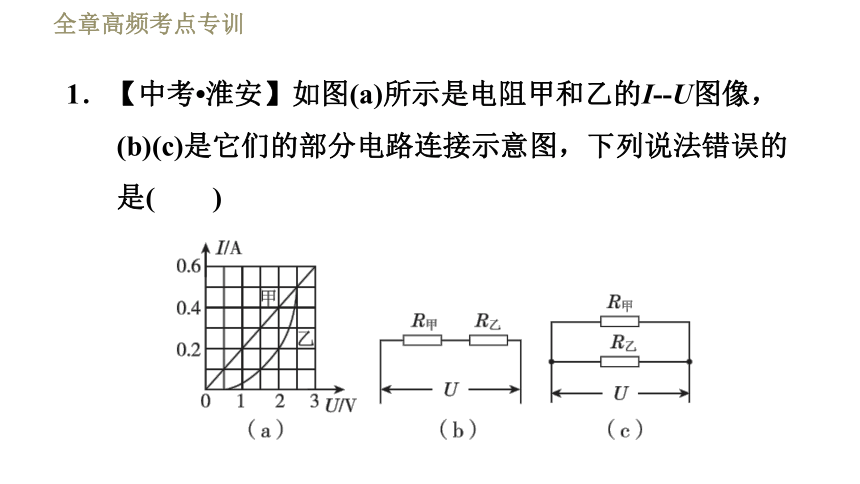

1．【中考?淮安】如图(a)所示是电阻甲和乙的I?-U图像，(b)(c)是它们的部分电路连接示意图，下列说法错误的是(　　)

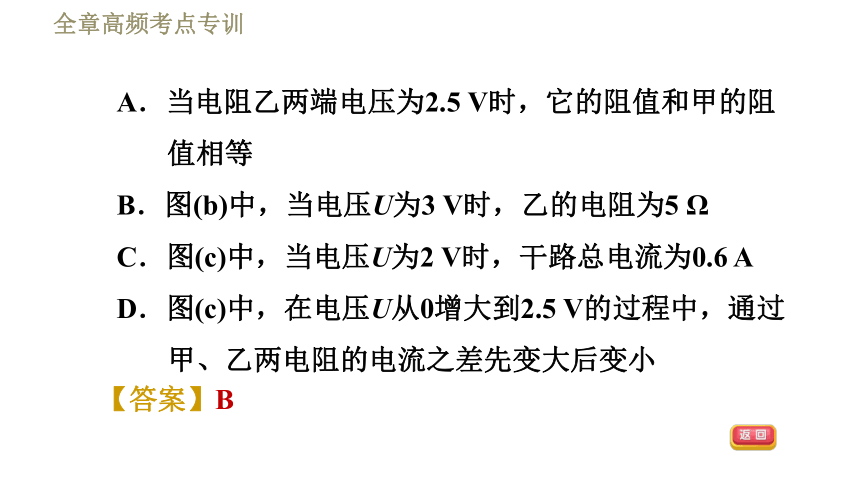

A．当电阻乙两端电压为2.5 V时，它的阻值和甲的阻值相等
B．图(b)中，当电压U为3 V时，乙的电阻为5 Ω
C．图(c)中，当电压U为2 V时，干路总电流为0.6 A
D．图(c)中，在电压U从0增大到2.5 V的过程中，通过甲、乙两电阻的电流之差先变大后变小
【答案】B

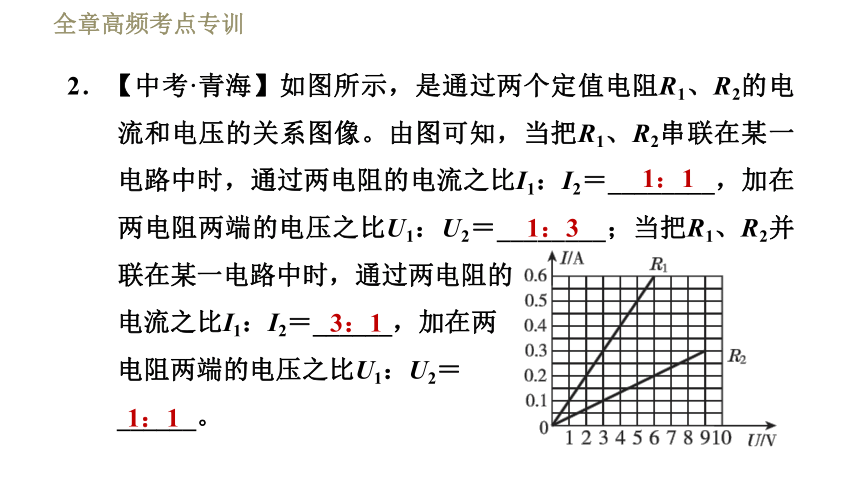

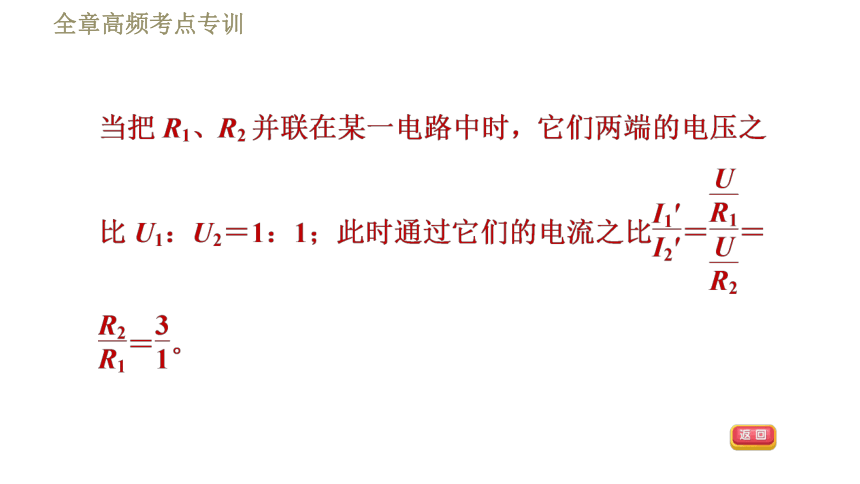

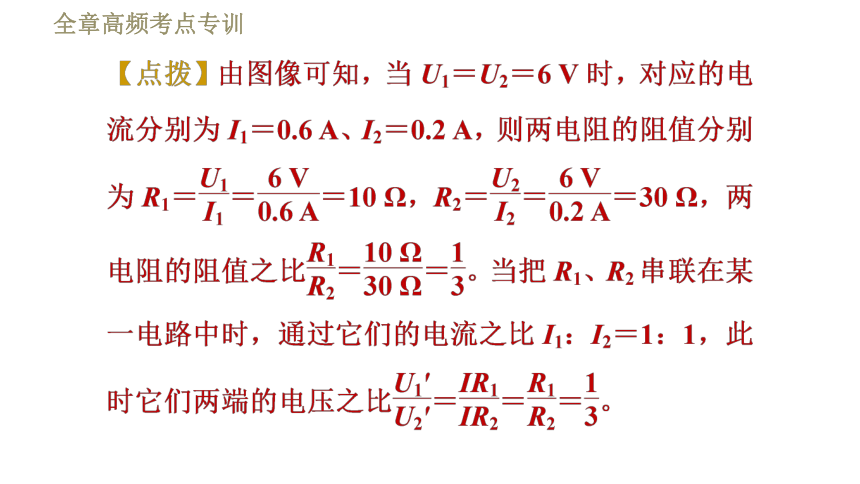

2．【中考·青海】如图所示，是通过两个定值电阻R1、R2的电流和电压的关系图像。由图可知，当把R1、R2串联在某一电路中时，通过两电阻的电流之比I1：I2＝________，加在两电阻两端的电压之比U1：U2＝________；当把R1、R2并联在某一电路中时，通过两电阻的
电流之比I1：I2＝______，加在两
电阻两端的电压之比U1：U2＝
______。
1：1
1：3
3：1
1：1
3．如图甲所示的电路，电源电压不变，R1为定值电阻。闭合开关S，将滑动变阻器R2的滑片P从最右端移动到最左端的过程中，电压表和电流表的示数变化情况如图乙，滑动变阻器R2的
最大阻值是______Ω；
滑动变阻器的滑片P在
中点时，电流表的示
数为______A。
20
0.3
4．【2020?株洲，多选】在如图甲所示的电路中，移动滑片使滑动变阻器R2的有效阻值从零逐渐变大，R1上的电压U的倒数与R2的阻值变化的图像如图乙所示，则(　　)　　　　　　　　
A．电压表V1示数变大
B．电压表V1示数不变
C．R1＝5 Ω
D．R1＝10 Ω
BC
【点拨】由电路图知，电压表V1测的是电源的电压，所以V1的示数不变，A错误，B正确；R1与滑动变阻器R2串联，当滑动变阻器R2的有效阻值为0时，R1两端的电压即为电源电压，所以电源电压U＝U1＝3 V，当滑动变阻器R2的有效阻值为10 Ω时，
5．【中考·绥化】如图甲所示的电路中，电源电压恒定，R0为定值电阻，R为滑动变阻器。闭合开关S后，在移动滑片P的过程中，电流表的示数I与R的阻值关系图像如图乙所示。电压表的示数U与R的阻值关系图像如图丙所示。则R0的阻值为
______Ω，电源电
压为________V。
10
24
【点拨】由电路图可知，R与R0串联，电压表测R0两端的电压，电流表测电路中电流。由图乙可知，滑动变阻器接入电路中的阻值R1＝20 Ω时，电路中的电流I1＝0.8 A，则电源的电压U＝I1(R0＋R1)＝
0.8 A×(R0＋20 Ω)①；
6．【中考·青岛】如图甲是某酒精浓度检测仪的原理图。电源电压保持不变，R1为定值电阻，R2为酒精气体敏感电阻，它的阻值随酒精气体浓度变化曲线如图乙。闭合开关，驾驶员呼出的气体中酒精浓度越大，R2的阻值________，电压表示数________，
当电压表示数达到一
定值时，检测仪发出
报警信号。
变小
变大
