教科版九年级全一册物理习题课件 第五章 全章高频考点专训 专训5 测电阻——伏阻法（25张）

全章高频考点专训
专训5 测电阻——伏阻法

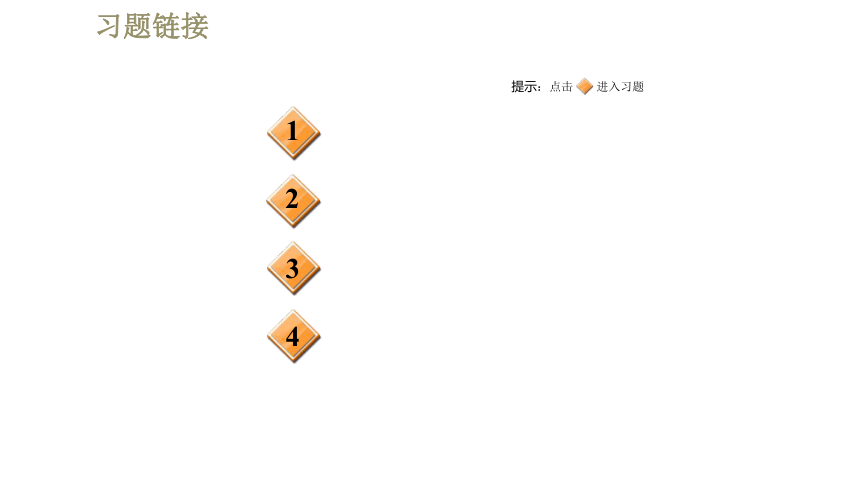

1
2
3
4
提示：点击 进入习题

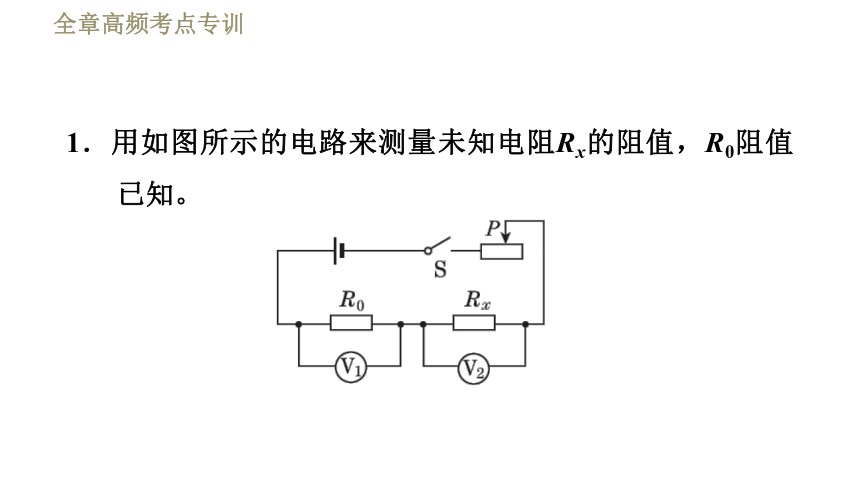

1．用如图所示的电路来测量未知电阻Rx的阻值，R0阻值已知。

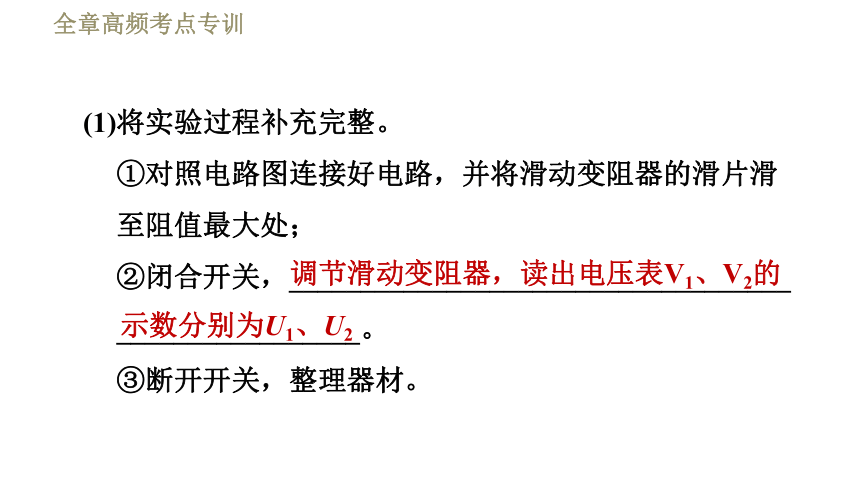

(1)将实验过程补充完整。
①对照电路图连接好电路，并将滑动变阻器的滑片滑至阻值最大处；
②闭合开关，___________________________________
_________________。
③断开开关，整理器材。
调节滑动变阻器，读出电压表V1、V2的
示数分别为U1、U2　

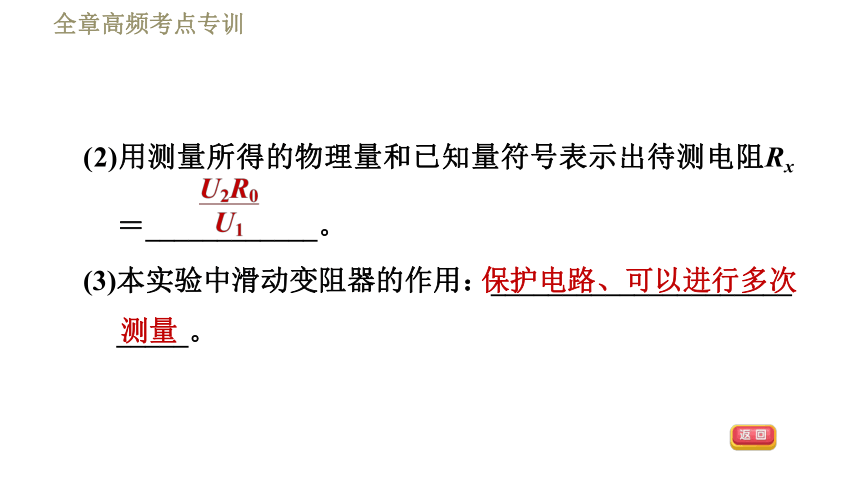

(2)用测量所得的物理量和已知量符号表示出待测电阻Rx＝____________。
(3)本实验中滑动变阻器的作用：_____________________
_____。
保护电路、可以进行多次
测量

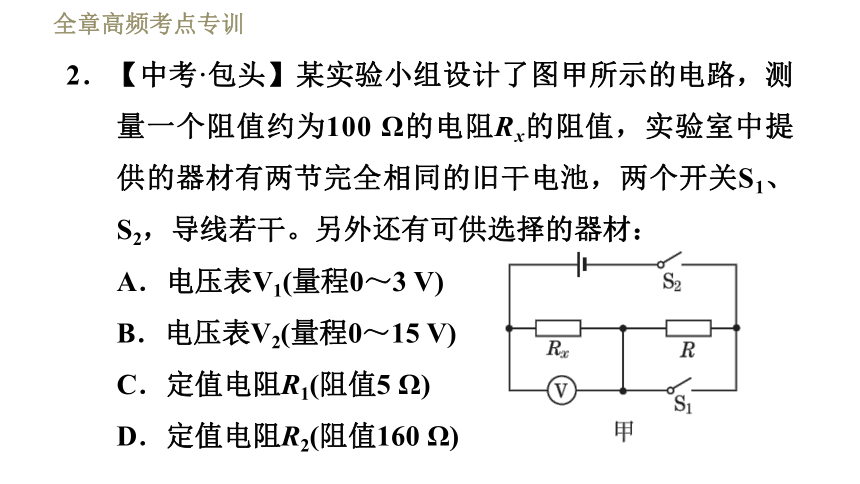

2．【中考·包头】某实验小组设计了图甲所示的电路，测量一个阻值约为100 Ω的电阻Rx的阻值，实验室中提供的器材有两节完全相同的旧干电池，两个开关S1、S2，导线若干。另外还有可供选择的器材：
A．电压表V1(量程0～3 V)
B．电压表V2(量程0～15 V)
C．定值电阻R1(阻值5 Ω)
D．定值电阻R2(阻值160 Ω)

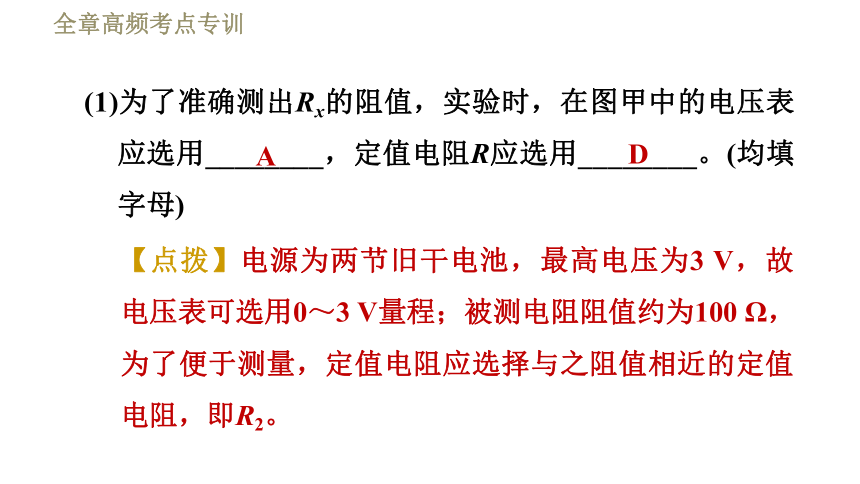

(1)为了准确测出Rx的阻值，实验时，在图甲中的电压表应选用________，定值电阻R应选用________。(均填字母)
A
D
【点拨】电源为两节旧干电池，最高电压为3 V，故电压表可选用0～3 V量程；被测电阻阻值约为100 Ω，为了便于测量，定值电阻应选择与之阻值相近的定值电阻，即R2。

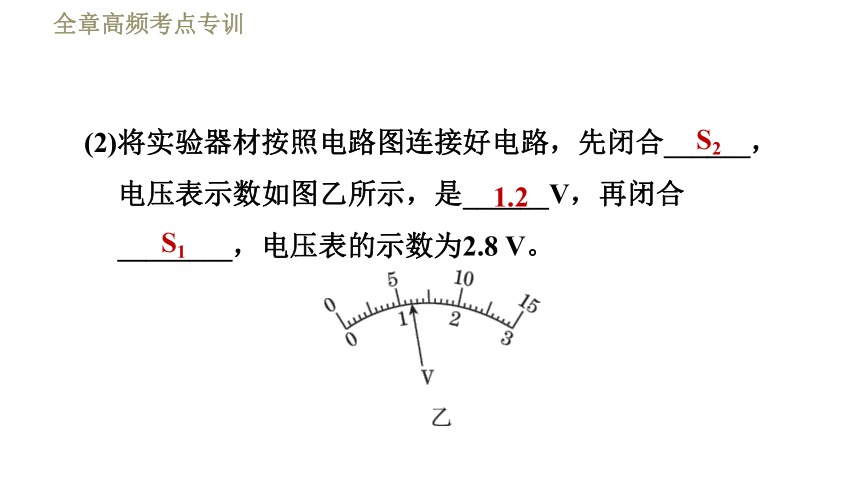

(2)将实验器材按照电路图连接好电路，先闭合______，电压表示数如图乙所示，是______V，再闭合________，电压表的示数为2.8 V。
S2
1.2
S1

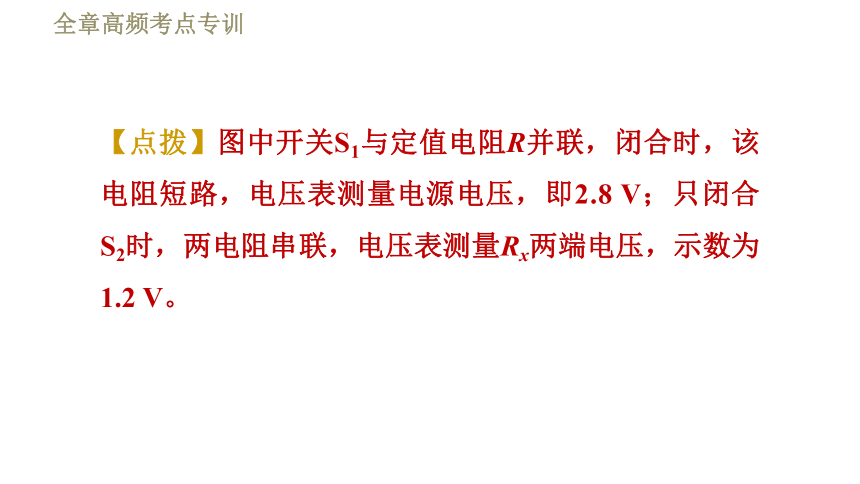

【点拨】图中开关S1与定值电阻R并联，闭合时，该电阻短路，电压表测量电源电压，即2.8 V；只闭合S2时，两电阻串联，电压表测量Rx两端电压，示数为1.2 V。
(3)根据实验的数据，可计算出Rx＝________Ω。
120
(4)实验中使用的干电池每节电压是________V。
1.4
3．【中考?恩施州】小明学习欧姆定律后，利用一块电压表和阻值为R0的已知电阻测量未知电阻Rx的阻值。他选择了满足实验要求的器材，并连接了部分实验电路图(如图所示)。小明的实验要求：
只闭合开关S和S1时，电
压表测量R0两端的电压U1；
只闭合开关S和S2时，电压
表测量电源两端的电压U2。
(1)请你用笔画线代替导线完善实验电路(只添加一根导线)。
解：如图所示。
【点拨】使电压表负接线柱与S1左端接线柱相连(或S2右端接线柱相连)。
(2)请用已知量和测出的量表示出Rx，则Rx＝________。
4．【中考·绥化】图甲是实验小组用伏安法测未知电阻Rx的实物电路，电源电压未知但恒定，已知滑动变阻器的最大阻值为R。(电阻
均不受温度影响)
(1)在图甲中找出连接错误的一根导线，并在导线上画“×”，用笔画线代替导线将实物图连接正确。(所画的导线要用实线，不可用虚
线，导线不能交叉)
解：如图所示。
【点拨】电压表应与电阻Rx并联。
(2)连接电路时开关应________，滑动变阻器的滑片应位于________(填“左”或“右”)端。
断开
右
【点拨】为了保护电路，在连接电路时开关应处于断开状态，滑动变阻器的滑片应位于最大阻值处，即最右端。
(3)该实验的原理是________。
(4)在实验操作中，发现电流表已损坏，电压表完好，于是小组的同学设计了如图乙所示的电路图也完成了实验。请你帮助他们把以下实验步骤填写完整：
①闭合开关S，调节滑动变阻器的滑片，当滑片位于最左端时，读出此时电压表的示数，记为U1。
②再______________________，
读出此时电压表的示数，记为U2。
③则未知电阻Rx＝______________。
将滑片移动到最右端时
【点拨】①闭合开关S，调节滑动变阻器的滑片，当滑片位于最左端时，电压表的示数等于电源电压，记为U1。
